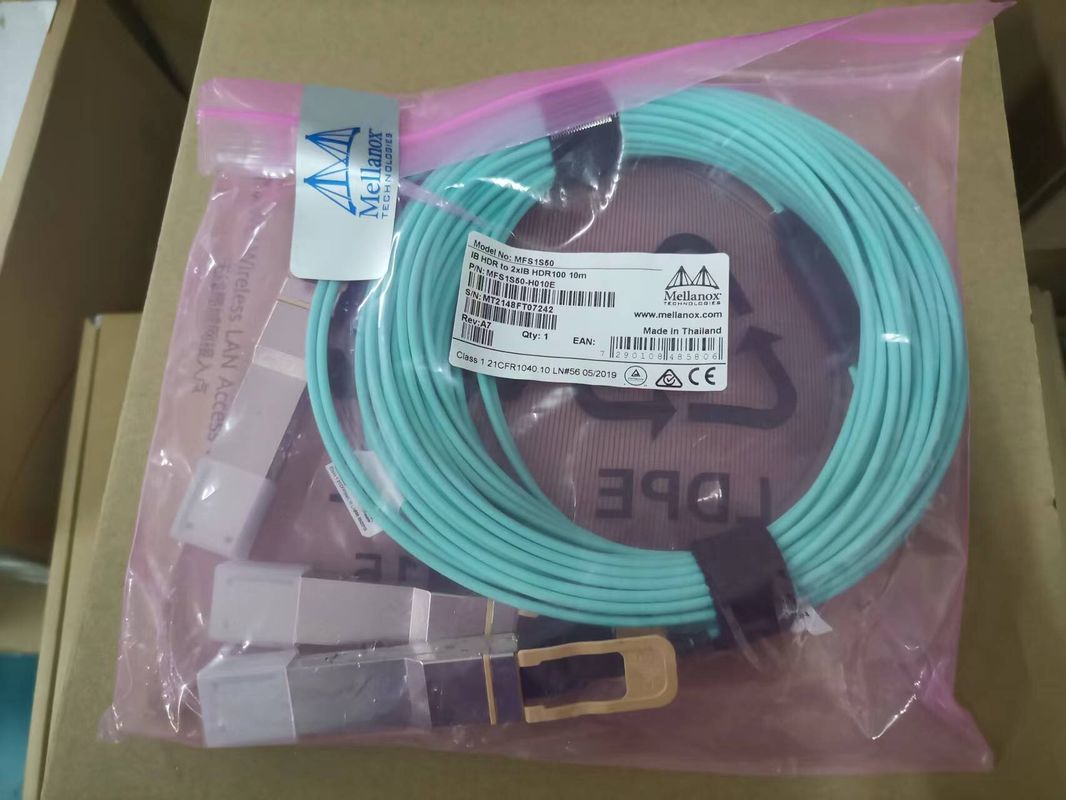

IB HDR MMF Splitter Mellanox AOC Kabel MFS1S50-H020V (QSFP56 Untuk 2xQSFP56)
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFS1S50-H005E |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 BUAH |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Karton |
| Waktu pengiriman: | 7-10 hari kerja |
| Syarat-syarat pembayaran: | T/T, Western Union, MoneyGram Xtransfer |
| Menyediakan kemampuan: | 10000PCS/BULAN |
|
Informasi Detail |
|||
| Availability: | stock | Warranty: | 1 Year |
|---|---|---|---|
| condition: | new and original | Technology: | InfiniBand |
| data rate: | Up to 200Gb/s | Connector Type: | QSFP56 |
| HDR Systems: | Supports 200Gb InfiniBand | power supply: | 3.3V |
| I2C: | Yes | Cable color: | Aqua |
| Menyoroti: | HDR MMF Mellanox AOC,Kabel Splitter Mellanox AOC,MFS1S50-H005E |
||
Deskripsi Produk

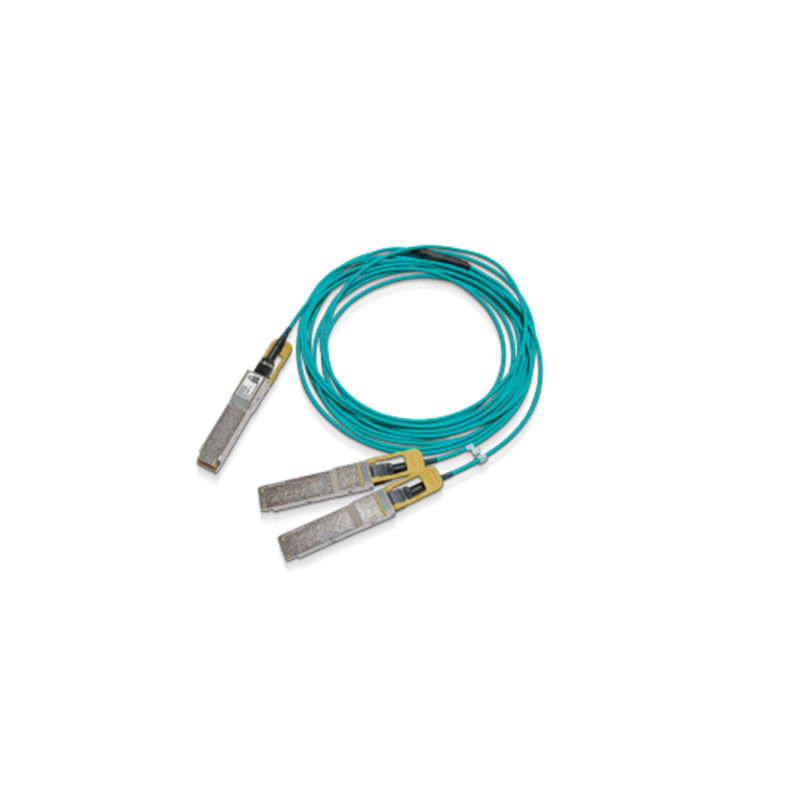

Kabel Splitter Optik Aktif MMF 200Gb/s HDR ke 2x100Gb/s HDR100(QSFP56 ke 2xQSFP56) MMF

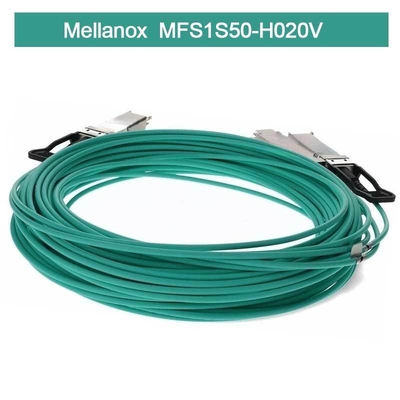

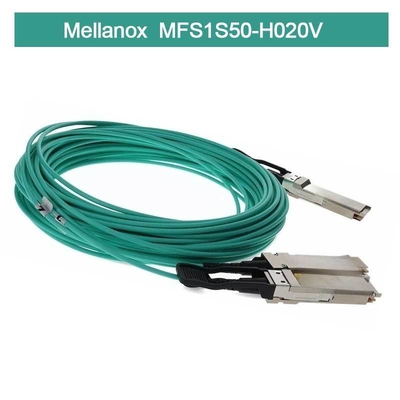

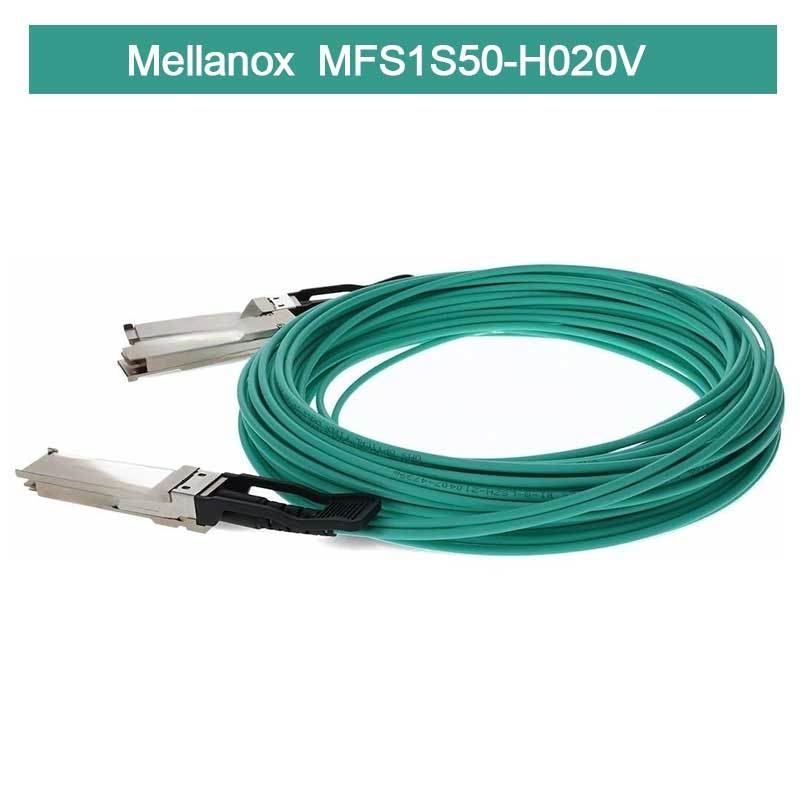

Mellanox® MFS1S50-H020V adalah kabel splitter optik aktif (AOC) 200Gb/s ke 2 x 100Gb/s berbasis VCSEL (Vertical Cavity Surface-Emitting Laser) QSFP56 yang hemat biaya, dirancang untuk digunakan dalam sistem InfiniBand HDR (High Data Rate) 200Gb/s.
Kabel MFS1S50-H020V sesuai dengan SFF-8665 untuk solusi pluggable QSFP56. Kabel ini menyediakan konektivitas antara unit sistem dengan konektor 200Gb/s di satu sisi dan dua konektor 100Gb/s terpisah di sisi lain, seperti sakelar dan dua server. Kabel menghubungkan sinyal data dari masing-masing 4 pasang MMF (Multi Mode Fiber) pada ujung QSFP56 tunggal ke pasangan ganda dari masing-masing ujung multiport QSFP56. Setiap ujung QSFP56 kabel terdiri dari EEPROM yang menyediakan informasi pemantauan produk dan status, yang dapat dibaca oleh sistem host.
Pengujian produksi yang ketat memastikan pengalaman instalasi, kinerja, dan daya tahan terbaik di luar kotak.
Solusi kabel serat aktif berkualitas unik Mellanox’ menyediakan konektivitas hemat daya untuk interkoneksi pusat data. Mereka memungkinkan bandwidth port, kepadatan, dan konfigurasi yang lebih tinggi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.
NVIDIA® MFS1S50-H020V adalah kabel splitter optik aktif (AOC) 200Gb/s ke 2 x 100Gb/s berbasis VCSEL (Vertical Cavity Surface-Emitting Laser) QSFP56 yang hemat biaya, dirancang untuk digunakan dalam sistem InfiniBand (IB) HDR (High Data Rate) 200Gb/s.
Kabel MFS1S50-H020V sesuai dengan SFF-8665 untuk solusi pluggable QSFP56. Kabel ini menyediakan konektivitas antara unit sistem dengan konektor 200Gb/s di satu sisi dan dua konektor 100Gb/s terpisah di sisi lain, seperti sakelar dan dua server. Kabel menghubungkan sinyal data dari masing-masing 4 pasang MMF (Multi Mode Fiber) pada ujung QSFP56 tunggal ke pasangan ganda dari masing-masing ujung multiport QSFP56. Setiap ujung QSFP56 kabel terdiri dari EEPROM yang menyediakan informasi pemantauan produk dan status, yang dapat dibaca oleh sistem host.MFS1S50-H020V
Solusi kabel berkualitas unik NVIDIA menyediakan konektivitas hemat daya untuk interkoneksi pusat data. Hal ini memungkinkan bandwidth port, kepadatan, dan konfigurasi yang lebih tinggi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.MFS1S50-H020V
Pengujian produksi yang ketat memastikan pengalaman instalasi, kinerja, dan daya tahan terbaik di luar kotak.
MFS1S50-H020V Informasi Pemesanan
|
Nomor Bagian Pemesanan
|
Deskripsi
|
|---|---|
| MFS1S50-H003V | Kabel optik aktif NVIDIA, 200Gb/s ke 2x100Gb/s IB HDR, QSFP56 ke 2xQSFP56, 3m |
| MFS1S50-H005V | Kabel optik aktif NVIDIA, 200Gb/s ke 2x100Gb/s IB HDR, QSFP56 ke 2xQSFP56, 5m |
| MFS1S50-H010V | Kabel optik aktif NVIDIA, 200Gb/s ke 2x100Gb/s IB HDR, QSFP56 ke 2xQSFP56, 10m |
| MFS1S50-H015V | Kabel optik aktif NVIDIA, 200Gb/s ke 2x100Gb/s IB HDR, QSFP56 ke 2xQSFP56, 15m |
| MFS1S50-H020V | Kabel optik aktif NVIDIA, 200Gb/s ke 2x100Gb/s IB HDR, QSFP56 ke 2xQSFP56, 20m |
| MFS1S50-H030V | Kabel optik aktif NVIDIA, 200Gb/s ke 2x100Gb/s IB HDR, QSFP56 ke 2xQSFP56, 30m |
Spesifikasi Maksimum Absolut
Peringkat maksimum absolut adalah nilai di luar batas yang dapat menyebabkan kerusakan pada perangkat.
Pengoperasian yang berkepanjangan antara spesifikasi operasional dan peringkat maksimum absolut tidak dimaksudkan dan dapat menyebabkan degradasi perangkat permanen.
Peringkat Maksimum Absolut
|
Parameter
|
Min
|
Maks
|
Satuan
|
|---|---|---|---|
| Tegangan suplai | -0.3 | 3.6 | V |
| Tegangan input data | -0.3 | 3.465 | V |
| Tegangan input kontrol | -0.3 | 4.0 | V |
| Ambang Kerusakan | 3.4 | --- | dBm |
Spesifikasi Lingkungan
Tabel ini menunjukkan spesifikasi lingkungan untuk produk.
|
Parameter
|
Min
|
Maks
|
Satuan
|
|---|---|---|---|
| Suhu penyimpanan | -40 | 85 | °C |
Spesifikasi Operasional
Bagian ini menunjukkan rentang nilai untuk pengoperasian normal. Penyaringan catu daya papan host harus dirancang seperti yang direkomendasikan dalam Spesifikasi Komite SFF.
|
Parameter
|
Min
|
Typ
|
Maks
|
Satuan
|
Catatan
|
|---|---|---|---|---|---|
| Tegangan suplai (Vcc) | 3.135 | 3.3 | 3.465 | V | --- |
| Konsumsi daya ujung 200Gb/s | --- | 4.5 | 5.0 | W | --- |
| Konsumsi daya ujung 100Gb/s | --- | 3.0 | 3.5 | W | --- |
| Toleransi noise suplai (10Hz – 10MHz) | 66 | --- | --- | mVpp | --- |
| Suhu casing pengoperasian | 0 | --- | 70 | °C | --- |
| Kelembaban relatif pengoperasian | 5 | --- | 85 | % | --- |
Spesifikasi Listrik
|
Parameter (per jalur)
|
Min
|
Typ
|
Maks
|
Satuan
|
|---|---|---|---|---|
| Laju pensinyalan | -100 ppm | 53.125 | +100 ppm | GBd |
| Ayunan input data diferensial pada TP1a | TBD | --- | 900 | mVpp |
| Ayunan output data diferensial pada TP4 | --- | --- | 900 | mVpp |
| ESMW ujung dekat | 0.265 | --- | --- | UI |
| Tinggi mata output ujung dekat | 70 | --- | --- | mVpp |
| Waktu transisi output, 20% hingga 80% | 9.5 | --- | --- | ps |
Catatan:
- Beberapa domain clock hanya didukung pada sisi-jalur Rx. Sisi host Rx hanya mendukung satu domain clock.
- Kunci QSFP Tx CDR hanya dapat terjadi jika jalur Tx 4 mengirimkan data.
Pelepasan Muatan Listrik Statis (ESD)
Produk ini kompatibel dengan tingkat ESD di lingkungan pengoperasian pusat data yang khas dan disertifikasi sesuai dengan standar yang tercantum di Bagian Kepatuhan Peraturan. Produk dikirimkan dengan penutup pelindung pada semua konektor untuk melindunginya selama pengiriman. Dalam penanganan dan pengoperasian kabel berkecepatan tinggi dan transceiver optik yang normal, ESD menjadi perhatian selama penyisipan ke dalam sangkar QSFP server/sakelar. Oleh karena itu, tindakan pencegahan penanganan ESD standar harus diperhatikan. Ini termasuk penggunaan tali pergelangan tangan/sepatu yang diarde dan lantai ESD di mana pun kabel/transceiver diekstraksi/disisipkan. Pelepasan muatan listrik statis ke bagian luar sasis peralatan host setelah pemasangan tunduk pada persyaratan ESD tingkat sistem.
Penanganan dan Pembersihan
Transceiver dapat rusak karena paparan lonjakan arus dan peristiwa tegangan berlebih. Berhati-hatilah untuk membatasi paparan terhadap kondisi yang ditentukan dalam Peringkat Maksimum Absolut. Perhatikan tindakan pencegahan penanganan normal untuk perangkat yang peka terhadap pelepasan muatan listrik statis. Transceiver dikirimkan dengan penutup debu pada port listrik dan optik. Penutup pada port optik harus selalu terpasang jika tidak ada kabel serat yang terhubung. Konektor optik memiliki permukaan konektor yang tersembunyi yang terbuka setiap kali tidak memiliki kabel maupun penutup.
Sebelum memasukkan kabel serat, bersihkan konektor kabel untuk mencegah kontaminasi darinya. Penutup debu memastikan bahwa optik tetap bersih dan tidak diperlukan pembersihan tambahan. Jika terjadi kontaminasi, alat dan metode pembersihan standar harus digunakan. Cairan tidak boleh diterapkan.
Penyedia Tumpukan Solusi Penuh. Kami menyediakan one-stop shop untuk jaringan. Dari perangkat keras (sakelar, NIC, interkoneksi) hingga perangkat lunak (OS, manajemen, firmware) dan dukungan, portofolio luas kami akan memenuhi kebutuhan jaringan Anda. Di luar jaringan, ekosistem kami memastikan kompatibilitas dengan produk NVIDIA lainnya, serta penawaran dari mitra utama dan OEM.
Offload + Kinerja untuk Server dan Penyimpanan. Baik mempercepat aplikasi dengan InfiniBand atau RoCE, atau mengisolasi beban kerja utama melalui DPU, penawaran kami yang didefinisikan perangkat lunak, dipercepat perangkat keras memungkinkan Anda untuk mendedikasikan sumber daya komputasi dan penyimpanan Anda untuk aplikasi, bukan manajemen jaringan.
Interoperabilitas
Untuk konfigurasi yang diuji dengan AOC, silakan merujuk ke laporan kualifikasi tingkat sistem (SLP).
Pilih Laju
AOC mendukung pemilihan laju, yang dikontrol dengan menulis ke register 0x57-0x58. Dua bit ditetapkan untuk setiap jalur penerima di byte 0x57 (87dec, Rxn_Rate_Select) dan dua bit untuk setiap jalur pemancar di byte 0x58 (88dec, Txn_Rate_Select) untuk menentukan hingga empat laju bit, seperti yang didefinisikan dalam SFF-8636 Rev 2.9.2 Tabel 6-5 XN_RATE_SELECT ENCODINGS. Keempat jalur diperlukan untuk memiliki nilai pemilihan laju yang sama.
Tabel di bawah ini menentukan laju untuk setiap pengaturan pemilihan laju.
Pengkodean Pilih Laju
|
Nilai Pilih Laju
|
Laju Pengoperasian (GBd)
|
|---|---|
| 01 | 10.31250 NRZ |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
Spesifikasi Mekanis
|
Parameter |
Nilai | Satuan | |
|---|---|---|---|
| Diameter | 3 +/-0.2 | mm | |
| Jari-jari tekukan minimum | 30 | mm | |
| Toleransi panjang | panjang < 5 m | +300 /-0 | mm |
| 5 m ≤ panjang < 50 m | +500 / -0 | ||
| 50 m ≤ panjang | +1000 /-0 | ||
| Warna kabel | Aqua | --- | |
