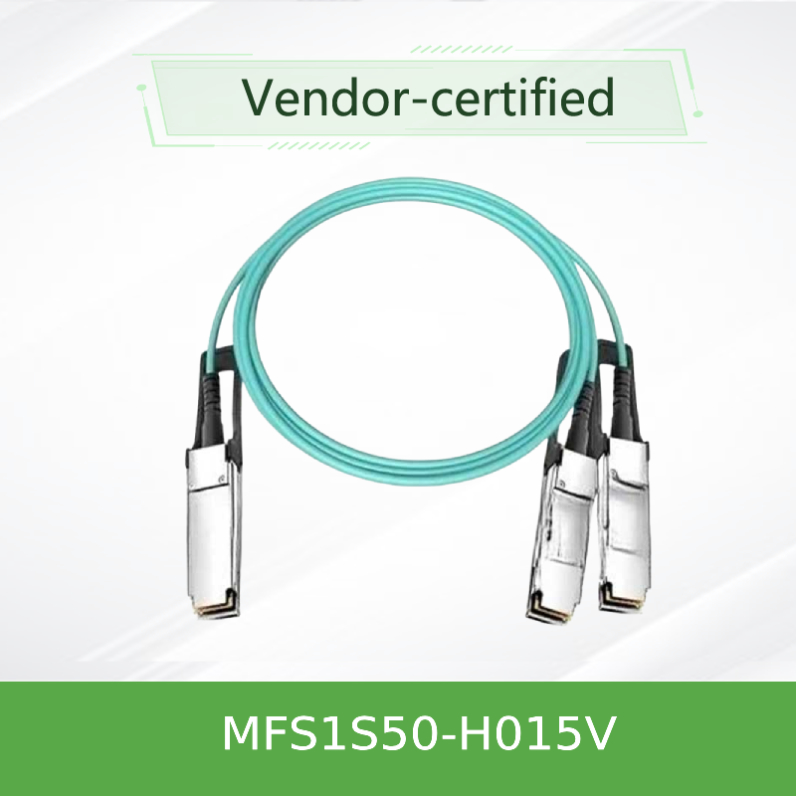

Kabel Splitter Mellanox OEM AOC 100g MFS1S50-H015V VPI HDR & ETH 15m
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFS1S50-H015V |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 BUAH |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | Karton |
| Waktu pengiriman: | 7-10 hari |
| Syarat-syarat pembayaran: | T/T, Western Union, MoneyGram Xtransfer |
| Menyediakan kemampuan: | 10000PCS/BULAN |
|
Informasi Detail |
|||
| Ketersediaan: | Saham | Jaminan: | 1 tahun |
|---|---|---|---|
| Kondisi: | baru dan asli | Teknologi: | InfiniBand |
| Tarif Data: | Hingga 200Gb/dtk | Tipe Konektor: | QSFP56 |
| Suhu penyimpanan: | -40~85°C | Ambang Kerusakan: | 3,4dBm |
| Kontrol tegangan masukan: | -0.3~4.0V | Parameter Minimum Maksimum Satuan Tegangan suplai: | -0,3~3,6V |
| Menyoroti: | 100g kabel splitter mellanox,kabel splitter mellanox MFS1S50-H015V,OEM aoc 100g |
||
Deskripsi Produk

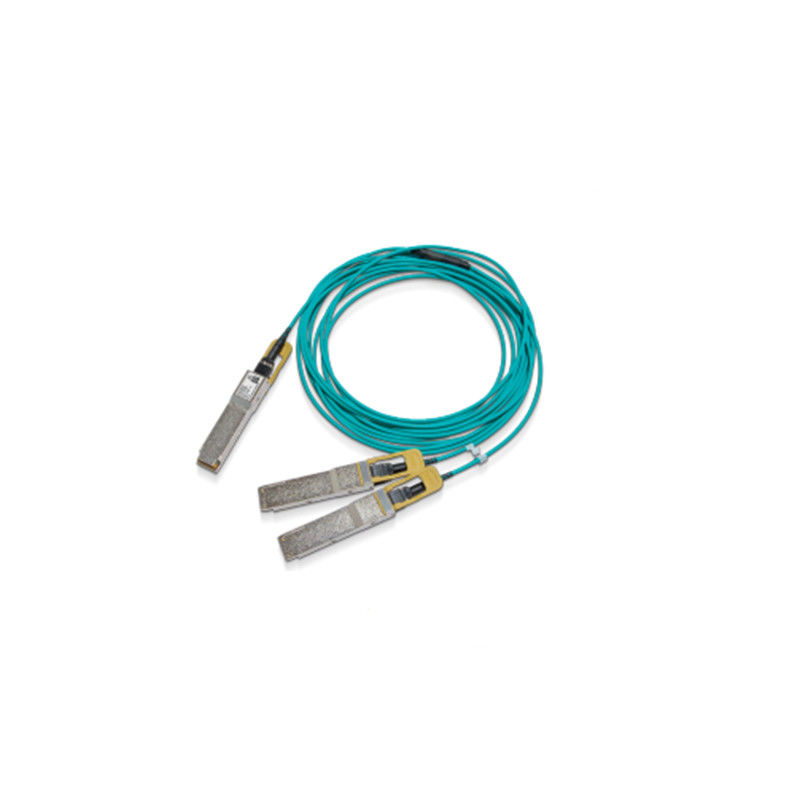

200Gb/s HDR hingga 2x100Gb/s HDR100(QSFP56 hingga 2xQSFP56) Kabel Splitter Optik MMFActive
Mellanox® MFS1S50-HxxxE adalah berbasis QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser), hemat biaya 200Gb/s hingga 2 x 100Gb/s kabel pembagi optik aktif (AOC) yang dirancang untuk digunakan dalam 200Gb/s InfiniBand HDR (High Data Rate ) sistem.
Kabel MFS1S50-HxxxE sesuai dengan SFF-8665 untuk solusi pluggable QSFP56.Ini menyediakan konektivitas antara unit sistem dengan konektor 200Gb/s di satu sisi dan dua konektor 100Gb/s terpisah di sisi lain, seperti sakelar dan dua server.Kabel menghubungkan sinyal data dari masing-masing pasangan 4 MMF (Multi Mode Fiber) pada ujung QSFP56 tunggal ke pasangan ganda dari masing-masing ujung multiport QSFP56.Setiap ujung kabel QSFP56 terdiri dari EEPROM yang menyediakan informasi pemantauan produk dan status, yang dapat dibaca oleh sistem host.
Pengujian produksi yang ketat memastikan pengalaman pemasangan, kinerja, dan daya tahan yang terbaik.
Solusi kabel serat aktif kualitas Mellanox yang unik menyediakan konektivitas hemat daya untuk interkoneksi pusat data.Mereka memungkinkan bandwidth port yang lebih tinggi, densitas dan konfigurasi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.
NVIDIA® MFS1S50 adalah berbasis QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser), hemat biaya 200Gb/s hingga 2 x 100Gb/s kabel pembagi optik aktif (AOC) yang dirancang untuk digunakan dalam 200Gb/s InfiniBand (IB) HDR ( Sistem Kecepatan Data Tinggi).
Kabel MFS1S50 sesuai dengan SFF-8665 untuk solusi pluggable QSFP56.Ini menyediakan konektivitas antara unit sistem dengan konektor 200Gb/s di satu sisi dan dua konektor 100Gb/s terpisah di sisi lain, seperti sakelar dan dua server.Kabel menghubungkan sinyal data dari masing-masing pasangan 4 MMF (Multi Mode Fiber) pada ujung QSFP56 tunggal ke pasangan ganda dari masing-masing ujung multiport QSFP56.Setiap ujung kabel QSFP56 terdiri dari EEPROM yang menyediakan informasi pemantauan produk dan status, yang dapat dibaca oleh sistem host.
Solusi kabel berkualitas unik NVIDIA menyediakan konektivitas hemat daya untuk interkoneksi pusat data.Ini memungkinkan bandwidth port yang lebih tinggi, densitas dan konfigurasi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.
Pengujian produksi yang ketat memastikan pengalaman pemasangan, kinerja, dan daya tahan yang terbaik.
meminta informasi
|
Memesan Nomor Bagian
|
Keterangan
|
|---|---|
| MFS1S50-H003V | Kabel optik aktif NVIDIA, 200Gb/dtk hingga 2x100Gb/dtk IB HDR, QSFP56 hingga 2xQSFP56, 3m |
| MFS1S50-H005V | Kabel optik aktif NVIDIA, 200Gb/dtk hingga 2x100Gb/dtk IB HDR, QSFP56 hingga 2xQSFP56, 5m |
| MFS1S50-H010V | Kabel optik aktif NVIDIA, 200Gb/dtk hingga 2x100Gb/dtk IB HDR, QSFP56 hingga 2xQSFP56, 10m |
| MFS1S50-H015V | Kabel optik aktif NVIDIA, 200Gb/dtk hingga 2x100Gb/dtk IB HDR, QSFP56 hingga 2xQSFP56, 15m |
| MFS1S50-H020V | Kabel optik aktif NVIDIA, 200Gb/dtk hingga 2x100Gb/dtk IB HDR, QSFP56 hingga 2xQSFP56, 20m |
| MFS1S50-H030V | Kabel optik aktif NVIDIA, 200Gb/dtk hingga 2x100Gb/dtk IB HDR, QSFP56 hingga 2xQSFP56, 30m |
Spesifikasi Maksimum Mutlak
Peringkat maksimum absolut adalah peringkat yang melebihi batas yang dapat menyebabkan kerusakan pada perangkat.
Pengoperasian yang lama antara spesifikasi operasional dan peringkat maksimum absolut tidak dimaksudkan dan dapat menyebabkan degradasi perangkat secara permanen.
Peringkat Maksimum Mutlak
|
Parameter
|
Min
|
Maks
|
Satuan
|
|---|---|---|---|
| Tegangan suplai | -0,3 | 3.6 | V |
| Tegangan input data | -0,3 | 3.465 | V |
| Kontrol tegangan masukan | -0,3 | 4.0 | V |
| Ambang Kerusakan | 3.4 | --- | dBm |
Spesifikasi Lingkungan
Tabel ini menunjukkan spesifikasi lingkungan untuk produk.
|
Parameter
|
Min
|
Maks
|
Satuan
|
|---|---|---|---|
| Suhu penyimpanan | -40 | 85 | °C |
Spesifikasi Operasional
Bagian ini menunjukkan kisaran nilai untuk operasi normal.Penyaringan catu daya papan host harus dirancang seperti yang direkomendasikan dalam Spesifikasi Komite SFF.
|
Parameter
|
Min
|
Ketik
|
Maks
|
Satuan
|
Catatan
|
|---|---|---|---|---|---|
| Tegangan suplai (Vcc) | 3.135 | 3.3 | 3.465 | V | --- |
| Konsumsi daya 200Gb/s akhir | --- | 4.5 | 5.0 | W | --- |
| Konsumsi daya 100Gb/s berakhir | --- | 3.0 | 3.5 | W | --- |
| Toleransi kebisingan suplai (10Hz – 10MHz) | 66 | --- | --- | mVpp | --- |
| Suhu kasus operasi | 0 | --- | 70 | °C | --- |
| Mengoperasikan kelembaban relatif | 5 | --- | 85 | % | --- |
spesifikasi elektrik
|
Parameter (per lajur)
|
Min
|
Ketik
|
Maks
|
Satuan
|
|---|---|---|---|---|
| Tingkat sinyal | -100 ppm | 53.125 | +100 ppm | GBd |
| Masukan data diferensial berayun di TP1a | TBD | --- | 900 | mVpp |
| Output data diferensial berayun di TP4 | --- | --- | 900 | mVpp |
| ESMW jarak dekat | 0,265 | --- | --- | UI |
| Tinggi mata keluaran dekat-akhir | 70 | --- | --- | mVpp |
| Waktu transisi keluaran, 20% hingga 80% | 9.5 | --- | --- | ps |
Catatan:
- Beberapa domain jam hanya didukung pada Rx sisi-baris.Sisi host Rx hanya mendukung domain jam tunggal.
- Kunci QSFP Tx CDR hanya dapat terjadi jika Tx jalur 4 sedang mengirimkan data.
Pelepasan Listrik Statis (ESD)
Produk ini kompatibel dengan level ESD di lingkungan pengoperasian pusat data biasa dan disertifikasi sesuai dengan standar yang tercantum di Bagian Kepatuhan Peraturan.Produk dikirim dengan tutup pelindung pada semua konektor untuk melindunginya selama pengiriman.Dalam penanganan normal dan pengoperasian kabel berkecepatan tinggi dan transceiver optik, ESD menjadi perhatian selama penyisipan ke dalam sangkar QSFP server/switch.Oleh karena itu, tindakan pencegahan penanganan ESD standar harus diperhatikan.Ini termasuk penggunaan tali pergelangan tangan/sepatu yang diarde dan lantai ESD di mana pun kabel/transceiver diekstraksi/dimasukkan.Pelepasan elektrostatis ke bagian luar sasis peralatan host setelah pemasangan tunduk pada persyaratan ESD tingkat sistem.
Penanganan dan Pembersihan
Transceiver dapat rusak karena paparan lonjakan arus dan kejadian tegangan berlebih.Berhati-hatilah untuk membatasi paparan pada kondisi yang ditentukan dalam Peringkat Maksimum Mutlak.Amati tindakan pencegahan penanganan normal untuk perangkat yang sensitif terhadap pelepasan muatan listrik statis.Transceiver dikirimkan dengan penutup debu pada port listrik dan optik.Tutup pada port optik harus selalu terpasang saat tidak ada kabel serat yang tersambung.Konektor optik memiliki permukaan konektor tersembunyi yang terbuka setiap kali tidak ada kabel atau penutup.
Sebelum memasukkan kabel serat, bersihkan konektor kabel untuk mencegah kontaminasi darinya.Tutup debu memastikan bahwa optik tetap bersih dan tidak diperlukan pembersihan tambahan.Jika terjadi kontaminasi, alat dan metode pembersihan standar harus digunakan.Cairan tidak boleh diterapkan.
Interoperabilitas
Untuk konfigurasi yang diuji dengan AOC, silakan lihat laporan kualifikasi produk tingkat sistem (SLP).
Nilai Pilih
AOC mendukung pemilihan laju, yang dikendalikan dengan menulis ke register 0x57-0x58.Dua bit ditetapkan untuk setiap jalur penerima dalam byte 0x57 (87dec, Rxn_Rate_Select) dan dua bit untuk setiap jalur pemancar dalam byte 0x58 (88dec, Txn_Rate_Select) untuk menentukan hingga empat bitrate, sebagaimana didefinisikan dalam SFF-8636 Rev 2.9.2 Tabel 6 -5 XN_RATE_SELECT ENKODING.Keempat jalur diharuskan memiliki nilai pemilihan tarif yang sama.
Tabel di bawah ini menentukan tarif untuk setiap pengaturan pemilihan tarif.
Beri Nilai Pilih Pengkodean
|
Nilai Pilih Nilai
|
Tingkat Pengoperasian (GBd)
|
|---|---|
| 01 | 10,31250 Rp |
| 10 | 25.78125 NRZ |
| 11 | 26.56250 PAM4 |
Spesifikasi Mekanik
|
Parameter |
Nilai | Satuan | |
|---|---|---|---|
| Diameter | 3 +/- 0,2 | mm | |
| Radius tikungan minimal | 30 | mm | |
| Toleransi panjang | panjang < 5 m | +300 /-0 | mm |
| 5 m ≤ panjang < 50 m | +500 / -0 | ||
| 50 m ≤ panjang | +1000 /-0 | ||
| Warna kabel | Aqua | --- | |
Ringan, Aliran Udara Tinggi, Jangkauan Panjang
Kabel LinkX AOC digunakan secara luas di cloud dan superkomputer karena harganya yang murah, proposisi bernilai tinggi, dan peningkatan keandalan dibandingkan transceiver yang terhubung.LinkX AOC cocok dengan konfigurasi splitter yang sama seperti kabel direct-attach copper (DAC) tetapi lebih ringan, lebih fleksibel, memungkinkan lebih banyak aliran udara, dan mendukung jangkauan yang lebih panjang, hingga 30–100 meter.AOC digunakan secara ekstensif untuk menghubungkan sistem kecerdasan buatan berbasis GPU NVIDIA ke jaringan Ethernet dan kain penyimpanan Ethernet (ESF).
Fitur Utama
Mencapai dari 30 hingga 100 meter
Tautan optik berbiaya rendah dan hemat daya
Rakitan kabel lengkap tanpa konektor optik
Tersedia dalam konfigurasi yang sama dengan kabel DAC
Penawaran produk 25/50/100/200/400G yang luas untuk setiap kebutuhan
Diuji dan disertifikasi dalam sistem NVIDIA GPU, DGX™, EGX™, dan DPU
