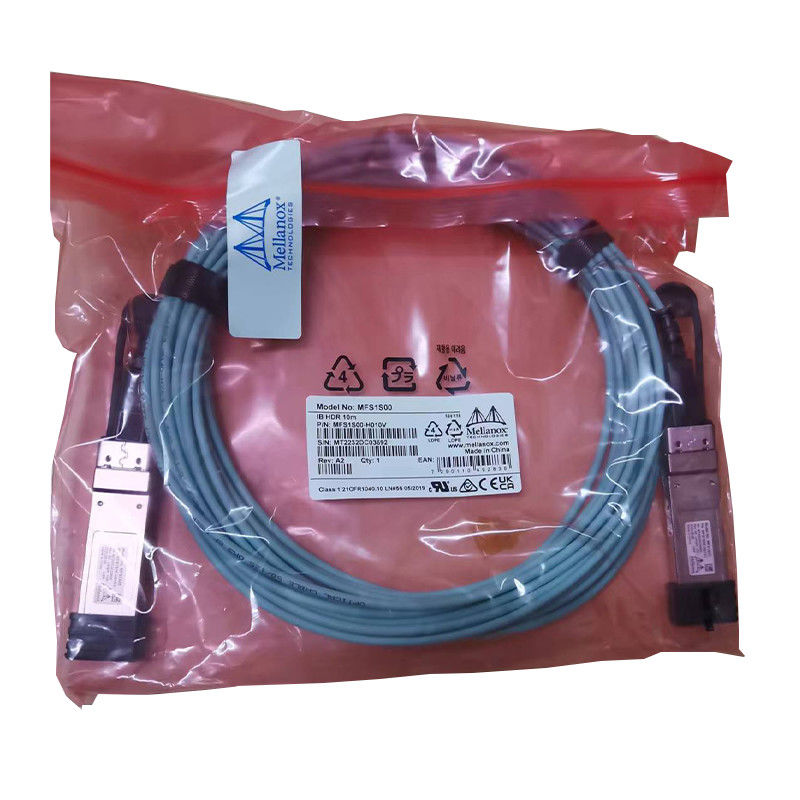

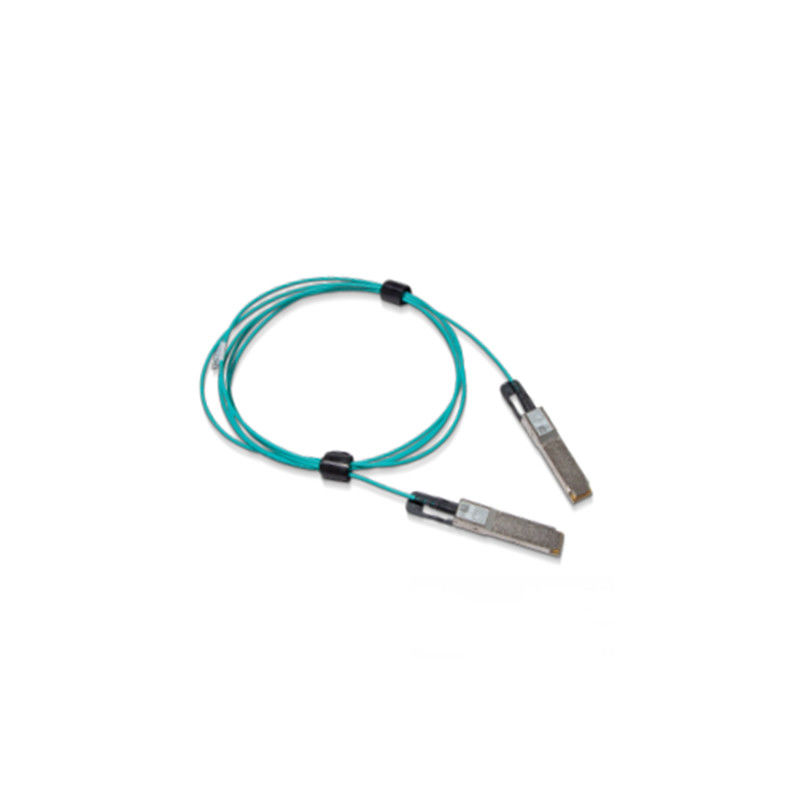

MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC Spesifikasi Produk

Perkenalan

NVIDIA® MFS1S00 adalah kabel optik aktif (AOC) berbasis QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser) yang dirancang untuk digunakan dalam sistem 200Gb/s InfiniBand (IB) HDR (High Data Rate).

MFS1S00 AOC menawarkan kerapatan dan konfigurasi port yang tinggi, serta jangkauan yang lebih jauh daripada kabel tembaga pasif di pusat data.Karena AOC hot pluggable, mudah dipasang dan diganti.

MFS1S00 memiliki port QSFP56 yang sesuai standar SFF-8665 di sisi kelistrikan menuju sistem host.Ini berisi empat transceiver optik serat multi-mode (MMF) per ujung, masing-masing beroperasi pada kecepatan data hingga 50Gb/dtk.

MFS1S00 menawarkan pengaturan waktu ulang yang dapat dipilih per jalur untuk pemancar dan penerima optiknya hingga kecepatan 50Gb/dtk.

Solusi kabel kualitas unik NVIDIA menyediakan konektivitas hemat daya untuk interkoneksi pusat data.Ini memungkinkan bandwidth port yang lebih tinggi, densitas dan konfigurasi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.Pengujian produksi yang ketat memastikan pengalaman pemasangan, kinerja, dan daya tahan yang terbaik.

Fitur Utama
Mendukung IBTA IB HDR
Hingga 200Gb/dtk
Modulasi PAM4 4x 50Gb/dtk
Amplitudo dan pra-penekanan keluaran Rx yang dapat diprogram
Port QSFP56 yang sesuai dengan SFF-8665
Catu daya 3.3V tunggal
Konsumsi daya 5,0W (khas, masing-masing ujung, dengan retiming)
Panjang hingga 100m
Hot pluggable
Sesuai dengan RoHS
Antarmuka manajemen I2C yang sesuai dengan SFF-8636
Aplikasi
Mendukung Sistem HDR InfiniBand 200Gb
Mendukung 200 GbE antara sakelar SN3700 dan SN4600

meminta informasi

Spesifikasi Maksimum Mutlak

Peringkat maksimum absolut adalah peringkat yang melebihi batas yang dapat menyebabkan kerusakan pada perangkat.

Pengoperasian yang lama antara spesifikasi operasional dan peringkat maksimum absolut tidak dimaksudkan dan dapat menyebabkan degradasi perangkat secara permanen.

Spesifikasi Lingkungan

Tabel ini menunjukkan spesifikasi lingkungan untuk produk.

Spesifikasi Operasional

Bagian ini menunjukkan kisaran nilai untuk operasi normal.Penyaringan catu daya papan host harus dirancang seperti yang direkomendasikan dalam Spesifikasi Komite SFF.

1. Pembacaan suhu internal melalui DDMI hingga 75°C diperbolehkan.

spesifikasi elektrik

Catatan:

• Beberapa domain jam hanya didukung pada Rx sisi-baris.Sisi host Rx hanya mendukung domain jam tunggal.
• Kunci QSFP Tx CDR hanya dapat terjadi jika jalur Tx 1 sedang mengirimkan data
• Interoperabilitas

Untuk konfigurasi yang diuji dengan AOC, lihat laporan kualifikasi produk tingkat sistem (SLP).

Nilai Pilih

AOC mendukung pemilihan laju, yang dikendalikan dengan menulis ke register 0x57-0x58.Dua bit ditetapkan untuk setiap jalur penerima dalam byte 0x57 (87dec, Rxn_Rate_Select) dan dua bit untuk setiap jalur pemancar dalam byte 0x58 (88dec, Txn_Rate_Select) untuk menentukan hingga empat bitrate, sebagaimana didefinisikan dalam SFF-8636 Rev 2.9.2 Tabel 6 -5 XN_RATE_SELECT ENKODING.Keempat jalur diharuskan memiliki nilai pemilihan tarif yang sama.

Tabel di bawah ini menentukan tarif untuk setiap pengaturan pemilihan tarif.

Beri Nilai Pilih Pengkodean

Spesifikasi Mekanik

Sepertiga dari 30 juta server pusat data yang dikirim setiap tahun digunakan untuk menjalankan tumpukan pusat data yang ditentukan perangkat lunak.Perusahaan perlu mengembangkan infrastruktur jaringan mereka untuk mendukung jumlah pemrosesan data yang meningkat secara eksponensial yang disebabkan oleh beban kerja pusat data modern.

Seluruh Keamanan dan Visibilitas Jaringan. Kebutuhan akan data mendorong lingkungan jaringan yang semakin terdistribusi dan kompleks membuat visualisasi data dan isolasi fungsi keamanan penting untuk setiap pusat data.

Solusi Jaringan kami meningkatkan keamanan, menyederhanakan otomatisasi pusat data, dan memungkinkan visibilitas lengkap ke jaringan Anda.

Penyedia Stack Solusi Lengkap. Kami menyediakan toko serba ada untuk jaringan.Dari perangkat keras (switch, NIC, interkoneksi) hingga perangkat lunak (OS, manajemen, firmware) dan dukungan, portofolio luas kami akan memenuhi kebutuhan jaringan Anda. Di luar jaringan, ekosistem kami memastikan kompatibilitas dengan produk NVIDIA lainnya, serta penawaran dari mitra utama dan OEM.
