MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC Spesifikasi Produk

Perkenalan

MFS1S00-H020V

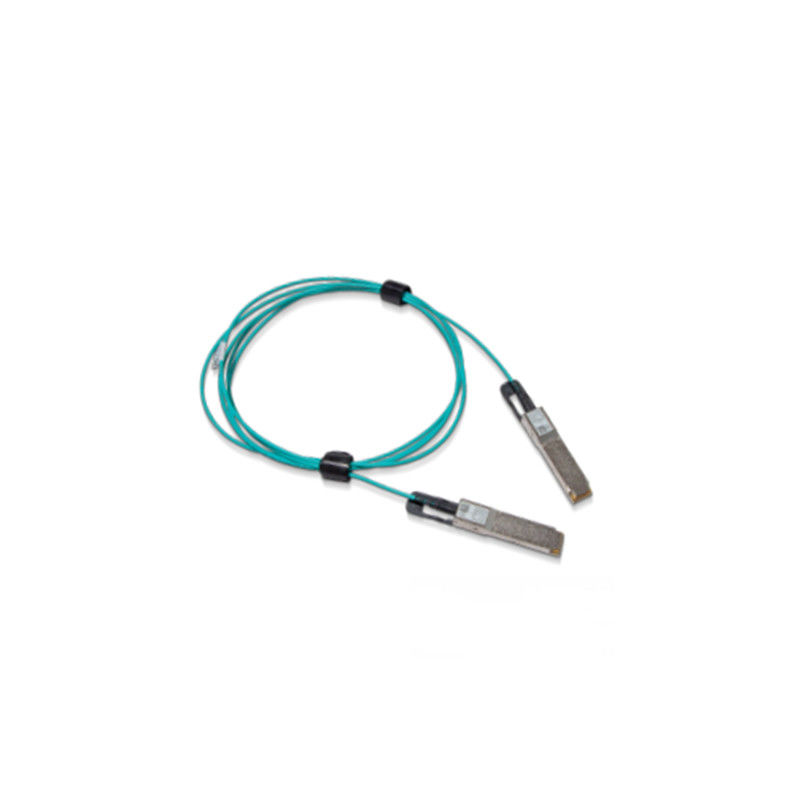

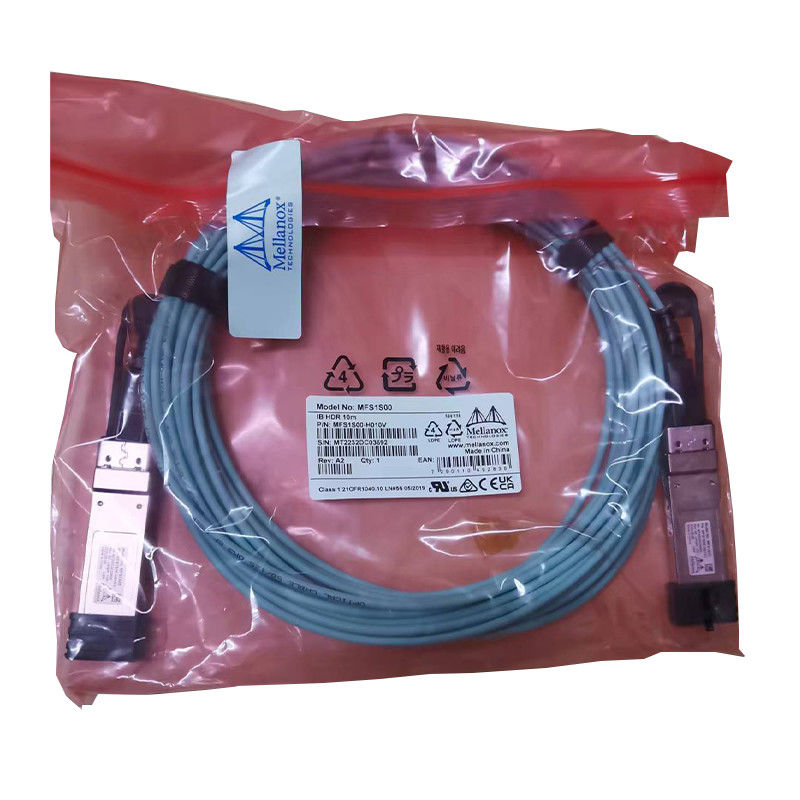

NVIDIA® MFS1S00 adalah kabel optik aktif (AOC) berbasis QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser) yang dirancang untuk digunakan dalam sistem 200Gb/s InfiniBand (IB) HDR (High Data Rate).

MFS1S00 AOC menawarkan kerapatan dan konfigurasi port yang tinggi, serta jangkauan yang lebih jauh daripada kabel tembaga pasif di pusat data.Karena AOC hot pluggable, mudah dipasang dan diganti.

MFS1S00 memiliki port QSFP56 yang sesuai standar SFF-8665 di sisi kelistrikan menuju sistem host.Ini berisi empat transceiver optik serat multi-mode (MMF) per ujung, masing-masing beroperasi pada kecepatan data hingga 50Gb/dtk.

MFS1S00 menawarkan pengaturan waktu ulang yang dapat dipilih per jalur untuk pemancar dan penerima optiknya hingga kecepatan 50Gb/dtk.

Solusi kabel kualitas unik NVIDIA menyediakan konektivitas hemat daya untuk interkoneksi pusat data.Ini memungkinkan bandwidth port yang lebih tinggi, densitas dan konfigurasi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.Pengujian produksi yang ketat memastikan pengalaman pemasangan, kinerja, dan daya tahan yang terbaik.

Fitur Utama
Mendukung IBTA IB HDR
Hingga 200Gb/dtk
Modulasi PAM4 4x 50Gb/dtk
Amplitudo dan pra-penekanan keluaran Rx yang dapat diprogram
Port QSFP56 yang sesuai dengan SFF-8665
Catu daya 3.3V tunggal
Konsumsi daya 5,0W (khas, masing-masing ujung, dengan retiming)
Panjang hingga 100m
Hot pluggable
Sesuai dengan RoHS
Antarmuka manajemen I2C yang sesuai dengan SFF-8636
Aplikasi
Mendukung Sistem HDR InfiniBand 200Gb
Mendukung 200 GbE antara sakelar SN3700 dan SN4600

MFS1S00-H020V

spesifikasi elektrik

Catatan:

• Beberapa domain jam hanya didukung pada Rx sisi-baris.Sisi host Rx hanya mendukung domain jam tunggal.
• Kunci QSFP Tx CDR hanya dapat terjadi jika jalur Tx 1 sedang mengirimkan data
• Interoperabilitas

Untuk konfigurasi yang diuji dengan AOC, lihat laporan kualifikasi produk tingkat sistem (SLP).

Nilai Pilih

AOC mendukung pemilihan laju, yang dikendalikan dengan menulis ke register 0x57-0x58.Dua bit ditetapkan untuk setiap jalur penerima dalam byte 0x57 (87dec, Rxn_Rate_Select) dan dua bit untuk setiap jalur pemancar dalam byte 0x58 (88dec, Txn_Rate_Select) untuk menentukan hingga empat bitrate, sebagaimana didefinisikan dalam SFF-8636 Rev 2.9.2 Tabel 6 -5 XN_RATE_SELECT ENKODING.Keempat jalur diharuskan memiliki nilai pemilihan tarif yang sama.

Tabel di bawah ini menentukan tarif untuk setiap pengaturan pemilihan tarif.

Beri Nilai Pilih Pengkodean

Spesifikasi Mekanik
