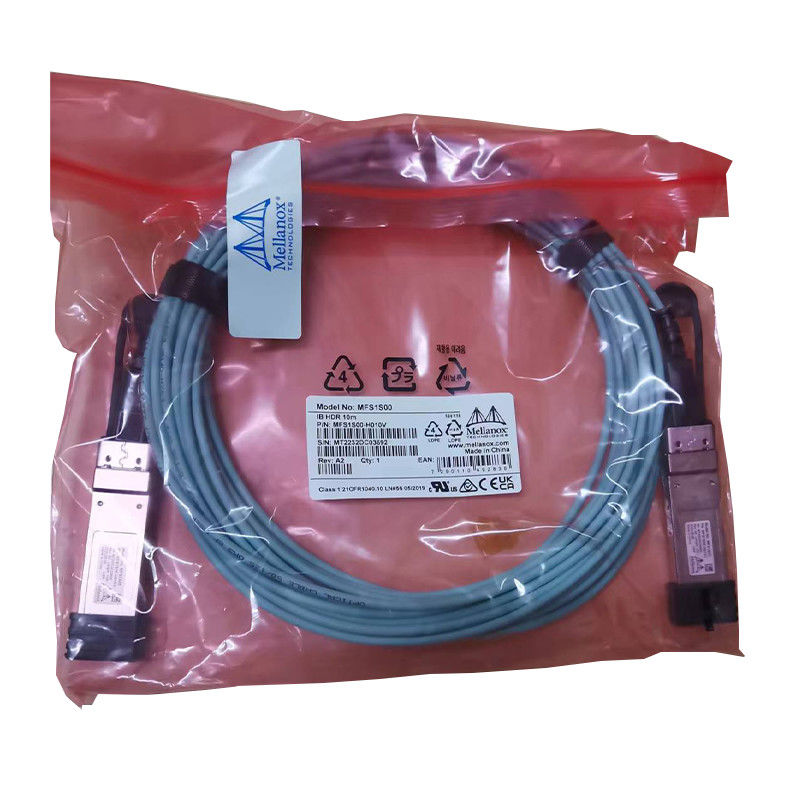

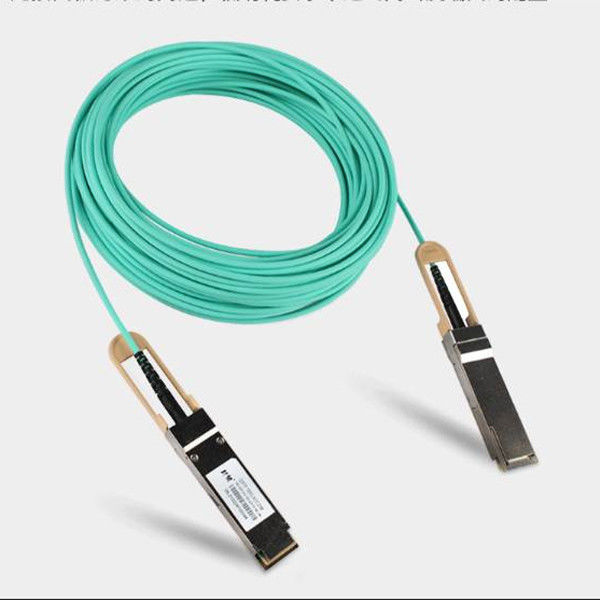

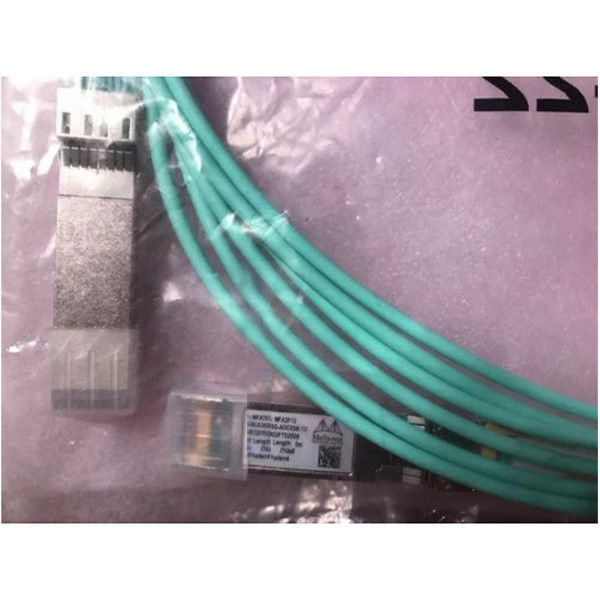

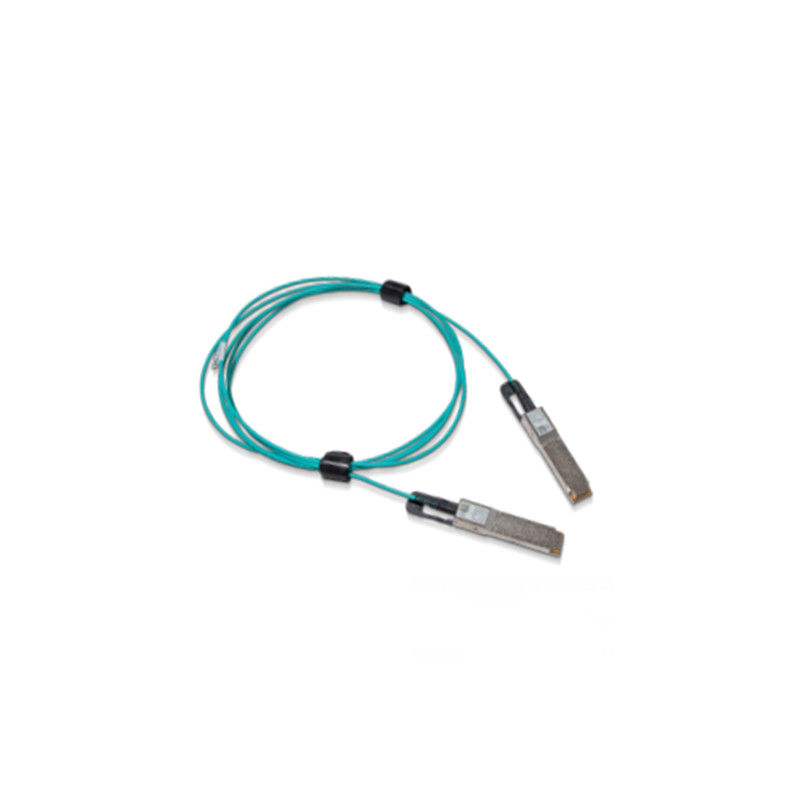

MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC Spesifikasi Produk

Perkenalan

NVIDIA® MFS1S00 adalah kabel optik aktif (AOC) berbasis QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser) yang dirancang untuk digunakan dalam sistem 200Gb/s InfiniBand (IB) HDR (High Data Rate).

MFS1S00 AOC menawarkan kerapatan dan konfigurasi port yang tinggi, serta jangkauan yang lebih jauh daripada kabel tembaga pasif di pusat data.Karena AOC hot pluggable, mudah dipasang dan diganti.

MFS1S00 memiliki port QSFP56 yang sesuai standar SFF-8665 di sisi kelistrikan menuju sistem host.Ini berisi empat transceiver optik serat multi-mode (MMF) per ujung, masing-masing beroperasi pada kecepatan data hingga 50Gb/dtk.

MFS1S00 menawarkan pengaturan waktu ulang yang dapat dipilih per jalur untuk pemancar dan penerima optiknya hingga kecepatan 50Gb/dtk.

Solusi kabel kualitas unik NVIDIA menyediakan konektivitas hemat daya untuk interkoneksi pusat data.Ini memungkinkan bandwidth port yang lebih tinggi, densitas dan konfigurasi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.Pengujian produksi yang ketat memastikan pengalaman pemasangan, kinerja, dan daya tahan yang terbaik.

Fitur Utama
Mendukung IBTA IB HDR
Hingga 200Gb/dtk
Modulasi PAM4 4x 50Gb/dtk
Amplitudo dan pra-penekanan keluaran Rx yang dapat diprogram
Port QSFP56 yang sesuai dengan SFF-8665
Catu daya 3.3V tunggal
Konsumsi daya 5,0W (khas, masing-masing ujung, dengan retiming)
Panjang hingga 100m
Hot pluggable
Sesuai dengan RoHS
Antarmuka manajemen I2C yang sesuai dengan SFF-8636
Aplikasi
Mendukung Sistem HDR InfiniBand 200Gb
Mendukung 200 GbE antara sakelar SN3700 dan SN4600

Fitur Utama
Mencapai dari 30 hingga 100 meter
Tautan optik berbiaya rendah dan hemat daya
Rakitan kabel lengkap tanpa konektor optik
Tersedia dalam konfigurasi yang sama dengan kabel DAC
Penawaran produk 25/50/100/200/400G yang luas untuk setiap kebutuhan
Diuji dan disertifikasi dalam sistem NVIDIA GPU, DGX™, EGX™, dan DPU

Manfaat
Kabel serat tipis memungkinkan pendinginan aliran udara maksimum
Ringan memungkinkan serat padat berjalan dengan dukungan minimal
Tidak ada konektor optik MPO yang meningkatkan keandalan dan mengurangi perawatan
Dirancang dan diproduksi oleh Optik LinkX
100 persen diuji pabrik dalam peralihan langsung dan sistem berbasis GPU
Dirancang untuk melampaui standar BER industri IEEE untuk operasi yang andal dalam kondisi operasi yang keras

meminta informasi

Spesifikasi Maksimum Mutlak

Peringkat maksimum absolut adalah peringkat yang melebihi batas yang dapat menyebabkan kerusakan pada perangkat.

Pengoperasian yang lama antara spesifikasi operasional dan peringkat maksimum absolut tidak dimaksudkan dan dapat menyebabkan degradasi perangkat secara permanen.

Spesifikasi Lingkungan

Tabel ini menunjukkan spesifikasi lingkungan untuk produk.

Spesifikasi Operasional

Bagian ini menunjukkan kisaran nilai untuk operasi normal.Penyaringan catu daya papan host harus dirancang seperti yang direkomendasikan dalam Spesifikasi Komite SFF.

1. Pembacaan suhu internal melalui DDMI hingga 75°C diperbolehkan.

spesifikasi elektrik

Catatan:

• Beberapa domain jam hanya didukung pada Rx sisi-baris.Sisi host Rx hanya mendukung domain jam tunggal.
• Kunci QSFP Tx CDR hanya dapat terjadi jika jalur Tx 1 sedang mengirimkan data
• Interoperabilitas

Untuk konfigurasi yang diuji dengan AOC, lihat laporan kualifikasi produk tingkat sistem (SLP).

Nilai Pilih

AOC mendukung pemilihan laju, yang dikendalikan dengan menulis ke register 0x57-0x58.Dua bit ditetapkan untuk setiap jalur penerima dalam byte 0x57 (87dec, Rxn_Rate_Select) dan dua bit untuk setiap jalur pemancar dalam byte 0x58 (88dec, Txn_Rate_Select) untuk menentukan hingga empat bitrate, sebagaimana didefinisikan dalam SFF-8636 Rev 2.9.2 Tabel 6 -5 XN_RATE_SELECT ENKODING.Keempat jalur diharuskan memiliki nilai pemilihan tarif yang sama.

Tabel di bawah ini menentukan tarif untuk setiap pengaturan pemilihan tarif.

Beri Nilai Pilih Pengkodean

Spesifikasi Mekanik
