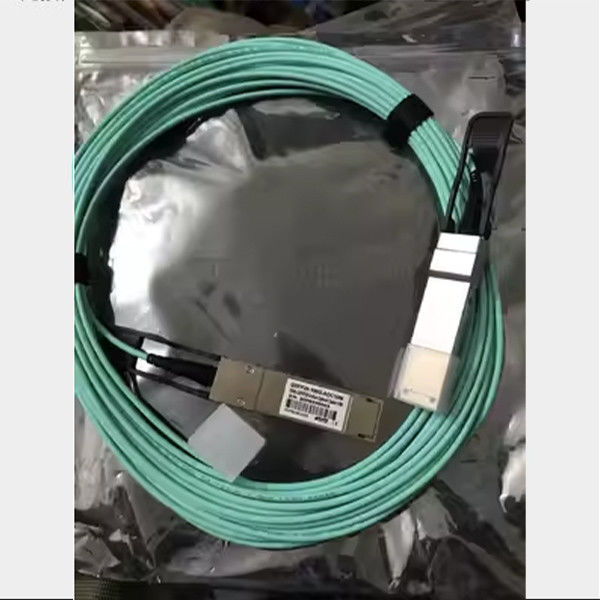

Kabel Splitter Optik Aktif 200Gb/s HDR ke 2x100Gb/s HDR100(QSFP56 ke 2xQSFP56) MMF

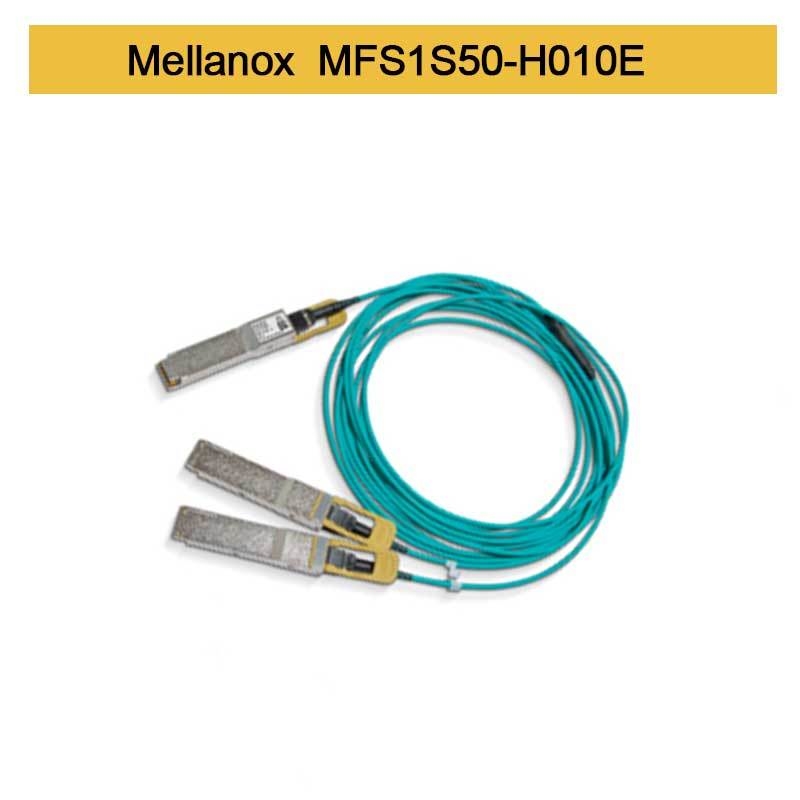

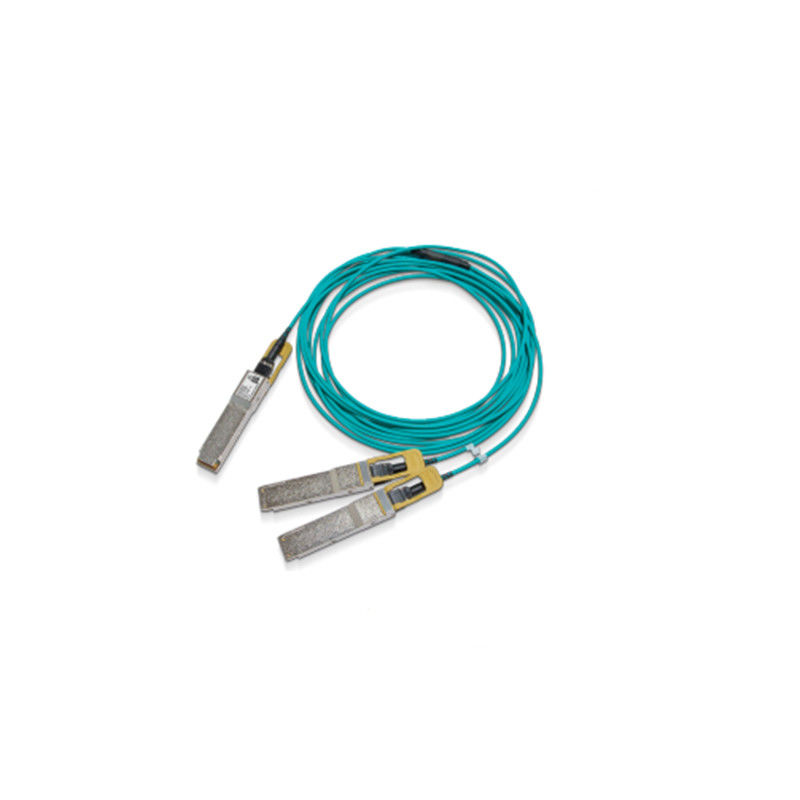

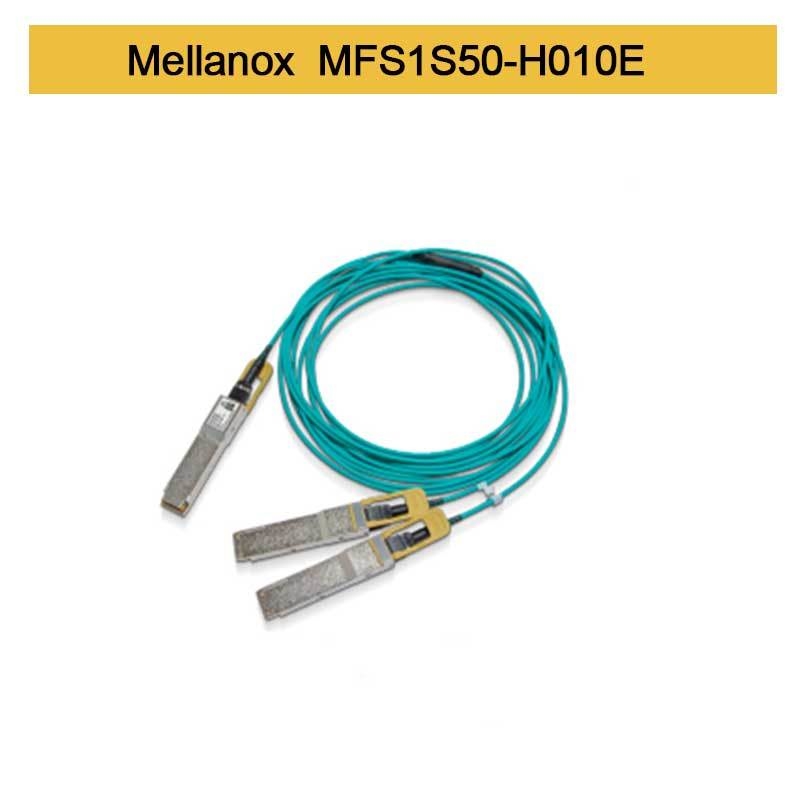

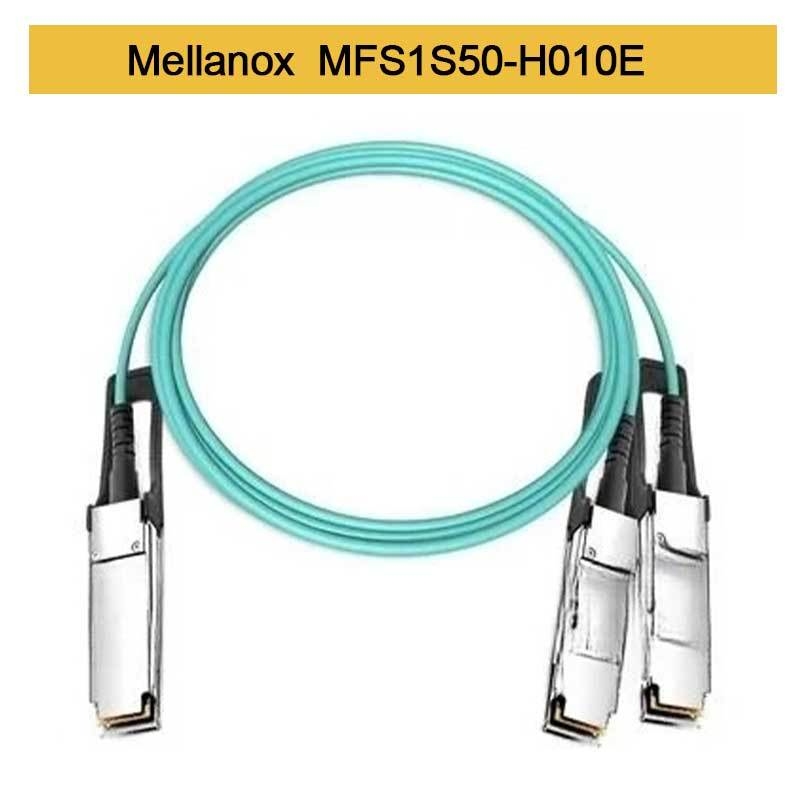

Mellanox® MFS1S50-HxxxE adalah kabel splitter optik aktif 200Gb/s ke 2 x 100Gb/s berbasis VCSEL (Vertical Cavity Surface-Emitting Laser) QSFP56 yang hemat biaya (AOC) yang dirancang untuk digunakan dalam sistem InfiniBand HDR (High Data Rate) 200Gb/s.

Kabel MFS1S50-HxxxE sesuai dengan SFF-8665 untuk solusi pluggable QSFP56. Kabel ini menyediakan konektivitas antara unit sistem dengan konektor 200Gb/s di satu sisi dan dua konektor 100Gb/s terpisah di sisi lain, seperti sakelar dan dua server. Kabel menghubungkan sinyal data dari masing-masing 4 pasang MMF (Multi Mode Fiber) pada ujung QSFP56 tunggal ke pasangan ganda dari masing-masing ujung multiport QSFP56. Setiap ujung QSFP56 kabel terdiri dari EEPROM yang menyediakan informasi pemantauan produk dan status, yang dapat dibaca oleh sistem host.

Pengujian produksi yang ketat memastikan pengalaman instalasi, kinerja, dan daya tahan terbaik di luar kotak.

Solusi kabel serat aktif berkualitas unik Mellanox’ menyediakan konektivitas hemat daya untuk interkoneksi pusat data. Mereka memungkinkan bandwidth port, kepadatan, dan konfigurasi yang lebih tinggi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.

NVIDIA® MFS1S50 adalah kabel splitter optik aktif 200Gb/s ke 2 x 100Gb/s berbasis VCSEL (Vertical Cavity Surface-Emitting Laser) QSFP56 yang hemat biaya (AOC) yang dirancang untuk digunakan dalam sistem InfiniBand (IB) HDR (High Data Rate) 200Gb/s.

Kabel MFS1S50 sesuai dengan SFF-8665 untuk solusi pluggable QSFP56. Kabel ini menyediakan konektivitas antara unit sistem dengan konektor 200Gb/s di satu sisi dan dua konektor 100Gb/s terpisah di sisi lain, seperti sakelar dan dua server. Kabel menghubungkan sinyal data dari masing-masing 4 pasang MMF (Multi Mode Fiber) pada ujung QSFP56 tunggal ke pasangan ganda dari masing-masing ujung multiport QSFP56. Setiap ujung QSFP56 kabel terdiri dari EEPROM yang menyediakan informasi pemantauan produk dan status, yang dapat dibaca oleh sistem host.

Solusi kabel berkualitas unik NVIDIA menyediakan konektivitas hemat daya untuk interkoneksi pusat data. Hal ini memungkinkan bandwidth port, kepadatan, dan konfigurasi yang lebih tinggi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.

Pengujian produksi yang ketat memastikan pengalaman instalasi, kinerja, dan daya tahan terbaik di luar kotak.

Informasi Pemesanan

Spesifikasi Maksimum Absolut

Peringkat maksimum absolut adalah nilai di luar batas yang dapat menyebabkan kerusakan pada perangkat.

Pengoperasian yang berkepanjangan antara spesifikasi operasional dan peringkat maksimum absolut tidak dimaksudkan dan dapat menyebabkan degradasi perangkat permanen.

Peringkat Maksimum Absolut

Spesifikasi Lingkungan

Tabel ini menunjukkan spesifikasi lingkungan untuk produk.

Spesifikasi Operasional

Bagian ini menunjukkan rentang nilai untuk pengoperasian normal. Penyaringan catu daya papan host harus dirancang seperti yang direkomendasikan dalam Spesifikasi Komite SFF.

Spesifikasi Listrik

Catatan:

• Beberapa domain jam hanya didukung pada sisi-jalur Rx. Sisi host Rx hanya mendukung satu domain jam.
• Kunci QSFP Tx CDR hanya dapat terjadi jika jalur Tx 4 mengirimkan data.

Pelepasan Muatan Listrik Statis (ESD)

Produk ini kompatibel dengan tingkat ESD di lingkungan pengoperasian pusat data yang khas dan disertifikasi sesuai dengan standar yang tercantum di Bagian Kepatuhan Peraturan. Produk dikirimkan dengan penutup pelindung pada semua konektor untuk melindunginya selama pengiriman. Dalam penanganan dan pengoperasian kabel berkecepatan tinggi dan transceiver optik yang normal, ESD menjadi perhatian selama penyisipan ke dalam sangkar QSFP server/sakelar. Oleh karena itu, tindakan pencegahan penanganan ESD standar harus diperhatikan. Ini termasuk penggunaan tali pergelangan tangan/sepatu yang diarde dan lantai ESD di mana pun kabel/transceiver diekstraksi/dimasukkan. Pelepasan muatan listrik statis ke bagian luar sasis peralatan host setelah pemasangan tunduk pada persyaratan ESD tingkat sistem.

Penanganan dan Pembersihan

Transceiver dapat rusak akibat paparan lonjakan arus dan peristiwa tegangan berlebih. Berhati-hatilah untuk membatasi paparan terhadap kondisi yang ditentukan dalam Peringkat Maksimum Absolut. Perhatikan tindakan pencegahan penanganan normal untuk perangkat yang peka terhadap pelepasan muatan listrik statis. Transceiver dikirimkan dengan penutup debu pada port listrik dan optik. Penutup pada port optik harus selalu terpasang jika tidak ada kabel serat yang terhubung. Konektor optik memiliki permukaan konektor yang tersembunyi yang terbuka setiap kali tidak memiliki kabel maupun penutup.

Sebelum memasukkan kabel serat, bersihkan konektor kabel untuk mencegah kontaminasi darinya. Penutup debu memastikan bahwa optik tetap bersih dan tidak diperlukan pembersihan tambahan. Jika terjadi kontaminasi, alat dan metode pembersihan standar harus digunakan. Cairan tidak boleh diterapkan.

Interoperabilitas

Untuk konfigurasi yang diuji dengan AOC, silakan merujuk ke laporan kualifikasi tingkat sistem (SLP).

Pilih Laju

AOC mendukung pemilihan laju, yang dikontrol dengan menulis ke register 0x57-0x58. Dua bit ditetapkan untuk setiap jalur penerima di byte 0x57 (87dec, Rxn_Rate_Select) dan dua bit untuk setiap jalur pemancar di byte 0x58 (88dec, Txn_Rate_Select) untuk menentukan hingga empat laju bit, seperti yang didefinisikan dalam SFF-8636 Rev 2.9.2 Tabel 6-5 XN_RATE_SELECT ENCODINGS. Keempat jalur harus memiliki nilai pemilihan laju yang sama.

Tabel di bawah ini menentukan laju untuk setiap pengaturan pemilihan laju.

Pengkodean Pilih Laju

Spesifikasi Mekanis

Interkoneksi Berkecepatan Tinggi
Pertumbuhan pesat terbaru dalam lalu lintas pusat data dan komputasi awan telah menghasilkan peningkatan luar biasa dalam lalu lintas mesin-ke-mesin karena adopsi cepat virtualisasi server, jaringan yang ditentukan perangkat lunak (SDN), dan komputasi di awan. Sekarang tambahkan persyaratan bandwidth besar untuk jaringan terabyte data untuk melatih sistem berbasis GPU Pembelajaran Mesin (ML) Kecerdasan Buatan (AI).

Hal ini mendorong permintaan besar untuk jaringan bandwidth tinggi dan latensi rendah. Kabel DAC dan AOC berkecepatan tinggi dan interkoneksi transceiver optik memainkan peran penting dalam teknologi pusat data modern ini.

Keluarga produk NVIDIA® Mellanox® LinkX® dari kabel dan transceiver menyediakan lini produk 10, 25, 40, 50, 100, 200, dan 400GbE yang paling lengkap di Ethernet dan EDR, HDR, dan NDR dalam produk InfiniBand untuk Cloud, HPC, Web 2.0, Perusahaan, telco, penyimpanan, dan aplikasi pusat data kecerdasan buatan.

Kabel dan transceiver LinkX sering digunakan untuk menghubungkan sakelar top-of-rack ke bawah ke adaptor jaringan di GPU NVIDIA dan server CPU, dan penyimpanan dan/atau ke atas dalam aplikasi sakelar-ke-sakelar di seluruh infrastruktur jaringan.
