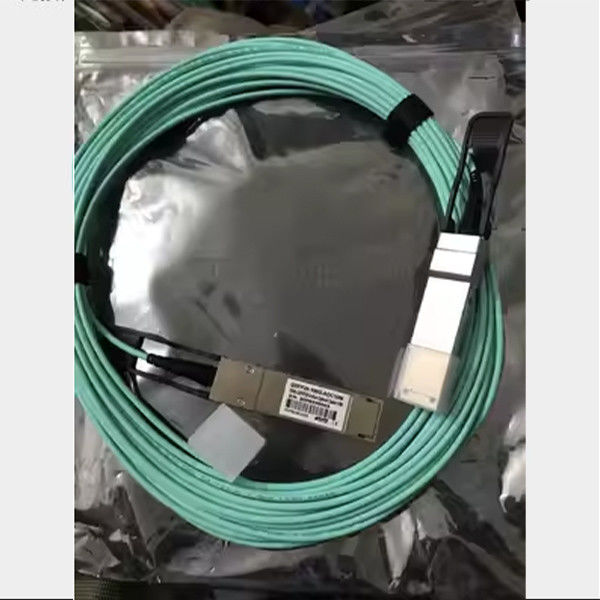

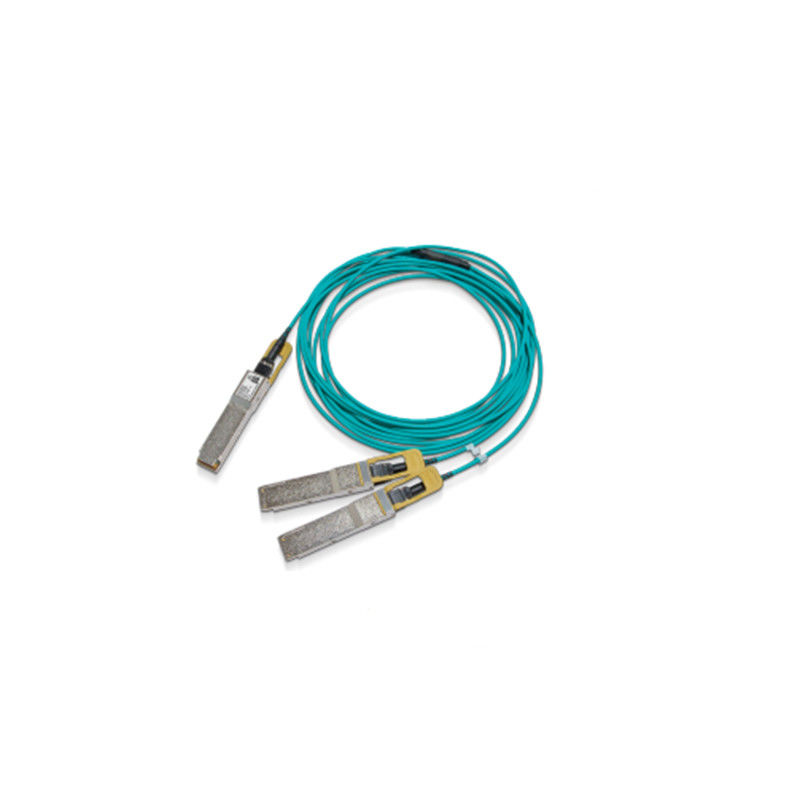

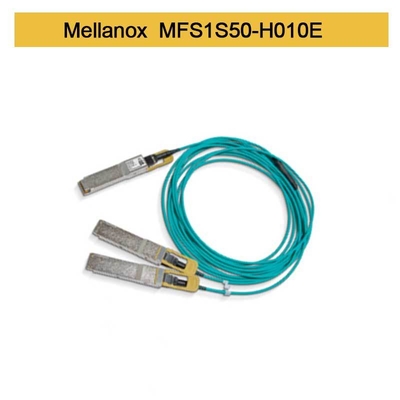

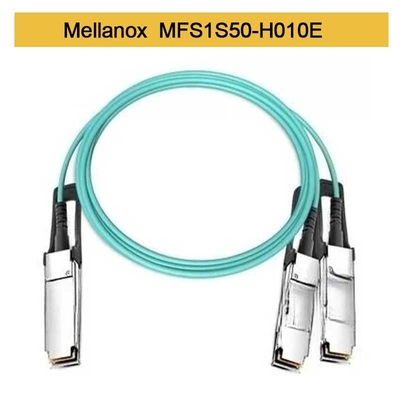

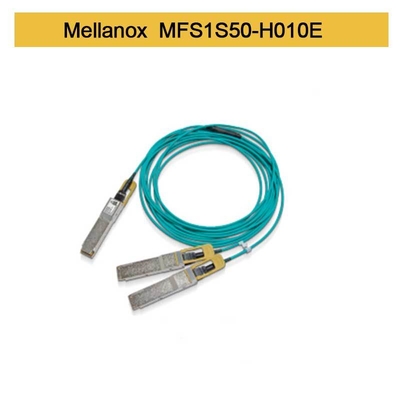

200Gb/s HDR hingga 2x100Gb/s HDR100(QSFP56 hingga 2xQSFP56) Kabel Splitter Optik MMFActive

Mellanox® MFS1S50-HxxxE adalah berbasis QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser), hemat biaya 200Gb/s hingga 2 x 100Gb/s kabel pembagi optik aktif (AOC) yang dirancang untuk digunakan dalam 200Gb/s InfiniBand HDR (High Data Rate ) sistem.

Kabel MFS1S50-HxxxE sesuai dengan SFF-8665 untuk solusi pluggable QSFP56.Ini menyediakan konektivitas antara unit sistem dengan konektor 200Gb/s di satu sisi dan dua konektor 100Gb/s terpisah di sisi lain, seperti sakelar dan dua server.Kabel menghubungkan sinyal data dari masing-masing pasangan 4 MMF (Multi Mode Fiber) pada ujung QSFP56 tunggal ke pasangan ganda dari masing-masing ujung multiport QSFP56.Setiap ujung kabel QSFP56 terdiri dari EEPROM yang menyediakan informasi pemantauan produk dan status, yang dapat dibaca oleh sistem host.

Pengujian produksi yang ketat memastikan pengalaman pemasangan, kinerja, dan daya tahan yang terbaik.

Solusi kabel serat aktif kualitas Mellanox yang unik menyediakan konektivitas hemat daya untuk interkoneksi pusat data.Mereka memungkinkan bandwidth port yang lebih tinggi, densitas dan konfigurasi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.

NVIDIA® MFS1S50 adalah berbasis QSFP56 VCSEL (Vertical Cavity Surface-Emitting Laser), hemat biaya 200Gb/s hingga 2 x 100Gb/s kabel pembagi optik aktif (AOC) yang dirancang untuk digunakan dalam 200Gb/s InfiniBand (IB) HDR ( Sistem Kecepatan Data Tinggi).

Kabel MFS1S50 sesuai dengan SFF-8665 untuk solusi pluggable QSFP56.Ini menyediakan konektivitas antara unit sistem dengan konektor 200Gb/s di satu sisi dan dua konektor 100Gb/s terpisah di sisi lain, seperti sakelar dan dua server.Kabel menghubungkan sinyal data dari masing-masing pasangan 4 MMF (Multi Mode Fiber) pada ujung QSFP56 tunggal ke pasangan ganda dari masing-masing ujung multiport QSFP56.Setiap ujung kabel QSFP56 terdiri dari EEPROM yang menyediakan informasi pemantauan produk dan status, yang dapat dibaca oleh sistem host.

Solusi kabel berkualitas unik NVIDIA menyediakan konektivitas hemat daya untuk interkoneksi pusat data.Ini memungkinkan bandwidth port yang lebih tinggi, densitas dan konfigurasi dengan biaya rendah, dan mengurangi kebutuhan daya di pusat data.

Pengujian produksi yang ketat memastikan pengalaman pemasangan, kinerja, dan daya tahan yang terbaik.

meminta informasi

Spesifikasi Maksimum Mutlak

Peringkat maksimum absolut adalah peringkat yang melebihi batas yang dapat menyebabkan kerusakan pada perangkat.

Pengoperasian yang lama antara spesifikasi operasional dan peringkat maksimum absolut tidak dimaksudkan dan dapat menyebabkan degradasi perangkat secara permanen.

Peringkat Maksimum Mutlak

Spesifikasi Lingkungan

Tabel ini menunjukkan spesifikasi lingkungan untuk produk.

Spesifikasi Operasional

Bagian ini menunjukkan kisaran nilai untuk operasi normal.Penyaringan catu daya papan host harus dirancang seperti yang direkomendasikan dalam Spesifikasi Komite SFF.

spesifikasi elektrik

Catatan:

• Beberapa domain jam hanya didukung pada Rx sisi-baris.Sisi host Rx hanya mendukung domain jam tunggal.
• Kunci QSFP Tx CDR hanya dapat terjadi jika Tx jalur 4 sedang mengirimkan data.

Pelepasan Listrik Statis (ESD)

Produk ini kompatibel dengan level ESD di lingkungan pengoperasian pusat data biasa dan disertifikasi sesuai dengan standar yang tercantum di Bagian Kepatuhan Peraturan.Produk dikirim dengan tutup pelindung pada semua konektor untuk melindunginya selama pengiriman.Dalam penanganan normal dan pengoperasian kabel berkecepatan tinggi dan transceiver optik, ESD menjadi perhatian selama penyisipan ke dalam sangkar QSFP server/switch.Oleh karena itu, tindakan pencegahan penanganan ESD standar harus diperhatikan.Ini termasuk penggunaan tali pergelangan tangan/sepatu yang diarde dan lantai ESD di mana pun kabel/transceiver diekstraksi/dimasukkan.Pelepasan elektrostatis ke bagian luar sasis peralatan host setelah pemasangan tunduk pada persyaratan ESD tingkat sistem.

Penanganan dan Pembersihan

Transceiver dapat rusak karena paparan lonjakan arus dan kejadian tegangan berlebih.Berhati-hatilah untuk membatasi paparan pada kondisi yang ditentukan dalam Peringkat Maksimum Mutlak.Amati tindakan pencegahan penanganan normal untuk perangkat yang sensitif terhadap pelepasan muatan listrik statis.Transceiver dikirimkan dengan penutup debu pada port listrik dan optik.Tutup pada port optik harus selalu terpasang saat tidak ada kabel serat yang tersambung.Konektor optik memiliki permukaan konektor tersembunyi yang terbuka setiap kali tidak ada kabel atau penutup.

Sebelum memasukkan kabel serat, bersihkan konektor kabel untuk mencegah kontaminasi darinya.Tutup debu memastikan bahwa optik tetap bersih dan tidak diperlukan pembersihan tambahan.Jika terjadi kontaminasi, alat dan metode pembersihan standar harus digunakan.Cairan tidak boleh diterapkan.

Interoperabilitas

Untuk konfigurasi yang diuji dengan AOC, silakan lihat laporan kualifikasi produk tingkat sistem (SLP).

Nilai Pilih

AOC mendukung pemilihan laju, yang dikendalikan dengan menulis ke register 0x57-0x58.Dua bit ditetapkan untuk setiap jalur penerima dalam byte 0x57 (87dec, Rxn_Rate_Select) dan dua bit untuk setiap jalur pemancar dalam byte 0x58 (88dec, Txn_Rate_Select) untuk menentukan hingga empat bitrate, sebagaimana didefinisikan dalam SFF-8636 Rev 2.9.2 Tabel 6 -5 XN_RATE_SELECT ENKODING.Keempat jalur diharuskan memiliki nilai pemilihan tarif yang sama.

Tabel di bawah ini menentukan tarif untuk setiap pengaturan pemilihan tarif.

Beri Nilai Pilih Pengkodean

Spesifikasi Mekanik

Interkoneksi Berkecepatan Tinggi
Pertumbuhan cepat terbaru dalam lalu lintas pusat data dan komputasi awan telah menghasilkan peningkatan luar biasa dalam lalu lintas mesin-ke-mesin karena adopsi yang cepat dari virtualisasi server, jaringan yang ditentukan perangkat lunak (SDN), dan komputasi dalam awan.Sekarang tambahkan kebutuhan bandwidth yang sangat besar untuk jaringan terabyte data untuk melatih sistem berbasis GPU Artificial Intelligence (AI) machine learning (ML).

Ini mendorong permintaan besar untuk jaringan bandwidth tinggi dan latensi rendah.Kabel DAC dan AOC berkecepatan tinggi serta interkoneksi transceiver optik memainkan peran penting dalam teknologi pusat data modern ini.

Keluarga produk kabel dan transceiver NVIDIA® Mellanox® LinkX® menyediakan rangkaian terlengkap industri 10, 25, 40, 50, 100, 200, dan 400GbE dalam Ethernet dan EDR, HDR, dan NDR dalam produk InfiniBand untuk Cloud, HPC , Web 2.0, Perusahaan, telekomunikasi, penyimpanan dan kecerdasan buatan, aplikasi pusat data.

Kabel dan transceiver LinkX sering digunakan untuk menautkan sakelar top-of-rack ke bawah ke adaptor jaringan di GPU NVIDIA dan server CPU, dan penyimpanan dan/atau ke atas dalam aplikasi sakelar ke sakelar di seluruh infrastruktur jaringan.
