2m HDR100 Kabel Mellanox DAC Langsung Pasang Kabel Serat MCP7H50-H002R26 MCP7H50-V0xxR QSFP56
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCP7H50-H002R26 |
| Dokumen: | MCP7H50-H002R26.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 BUAH |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/t |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Kondisi: | Baru dan asli | Tersedianya: | Saham |
|---|---|---|---|
| Waktu garansi: | 1 tahun | Teknologi: | Infiniband |
| Kecepatan Max: | HDR ke 2xHDR100 | Laju data: | 200Gb/dtk hingga 100Gb/dtk |
| Tegangan suplai: | -0.3 ~ 3.6v | Tegangan input data: | -0.3 ~ 3.465v |
| Tegangan input kontrol: | -0.3 ~ 4.0V | Ambang kerusakan: | 3.4dBm |
| Menyoroti: | Kabel DAC Mellanox 2m,Kabel DAC Mellanox HDR100,kabel fiber pasang langsung 2m |
||
Deskripsi Produk

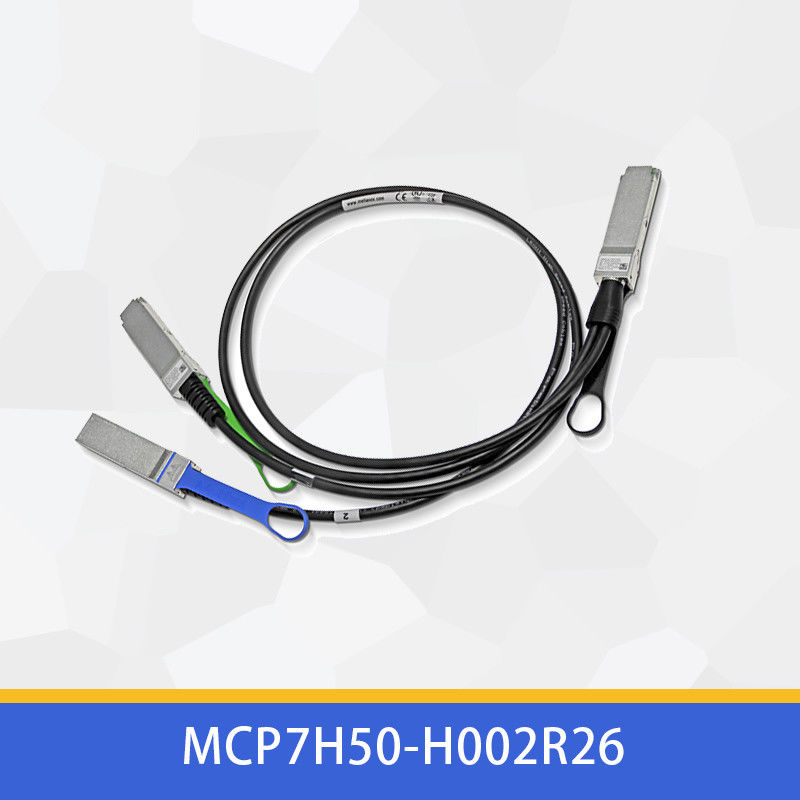

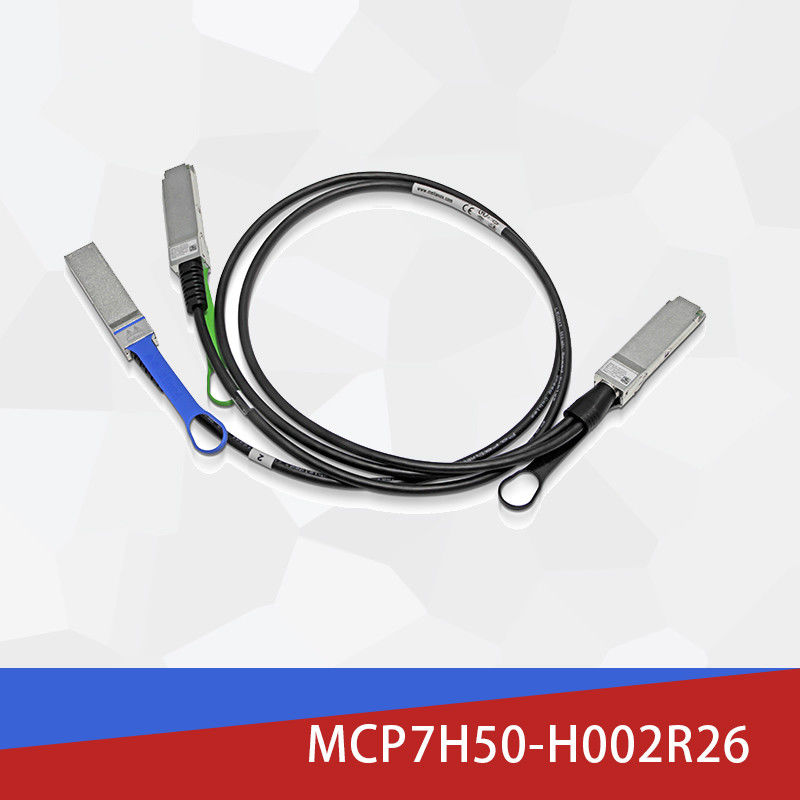

Mellanox MCP7H50-H002R26: Kabel DAC Breakout 200G HDR ke Ganda 100G HDR100
Sorotan Kinerja
Optimasi Bandwidth
Secara efisien membagi bandwidth 200G HDR menjadi dua saluran 100G HDR100 independen dengan persyaratan daya aktif nol
Integritas Sinyal Tingkat Lanjut
Teknologi modulasi PAM4 memastikan transmisi data yang luar biasa dengan BER lebih baik dari 1E-15
Ikhtisar Produk
Mellanox MCP7H50-H002R26 adalah solusi breakout Direct Attach Copper (DAC) berkinerja tinggi yang berfungsi sebagai alternatif unggul untuk kabel serat pasif tradisional. Interkoneksi inovatif ini secara efisien mengubah satu port InfiniBand HDR 200Gb/s menjadi dua koneksi 100Gb/s HDR100 independen, menawarkan pusat data kombinasi optimal antara kinerja, efisiensi daya, dan efektivitas biaya untuk lingkungan jaringan berkepadatan tinggi.
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Model Produk | MCP7H50-H002R26 |
| Konfigurasi Laju Data | 200G HDR ke 2×100G HDR100 |
| Jenis Interkoneksi | Direct Attach Copper (DAC) |
| Panjang Kabel | 2 meter (±toleransi 0,05m) |
| Antarmuka Konektor | QSFP56 ke 2×QSFP56 |
| Ukuran Kabel | 26 AWG |
| Konsumsi Daya | <0,1W (operasi pasif) |
| Suhu Pengoperasian | 0°C hingga 70°C |
| Standar Kepatuhan | IBTA HDR, SFF-8665, SFF-8636, RoHS |
| Impedansi Karakteristik | 100Ω (rentang 90-110Ω) |
Implementasi Teknologi
Alternatif kabel serat pasif canggih ini menggunakan teknologi modulasi 4×50Gb/s PAM4 yang canggih, memberikan integritas sinyal yang luar biasa di semua saluran transmisi. Solusi ini sepenuhnya mematuhi standar InfiniBand Trade Association (IBTA) HDR dan menggabungkan spesifikasi SFF-8665 dan SFF-8636 untuk integrasi yang mulus dan manajemen komprehensif melalui antarmuka I²C, menyediakan alternatif yang kuat untuk sistem serat optik tradisional.
Metodologi Operasional

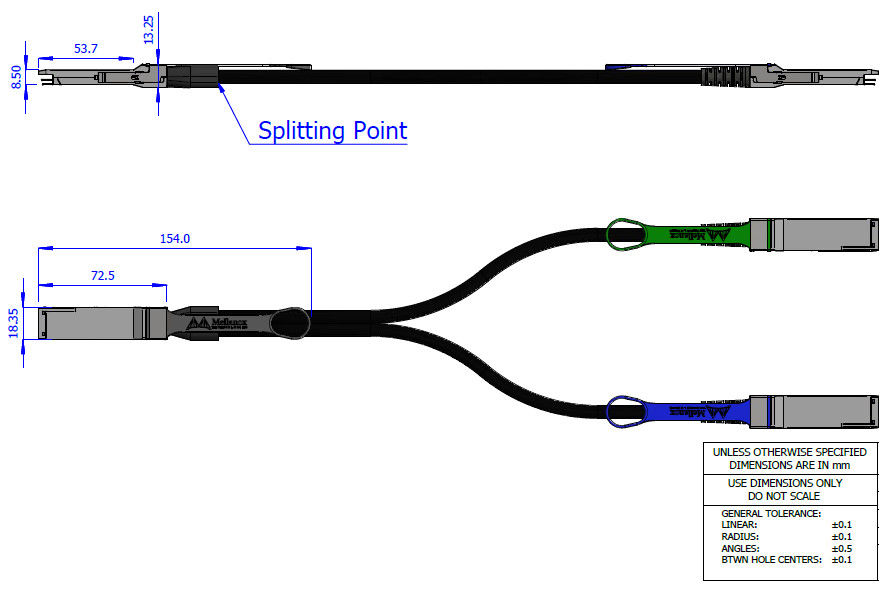

MCP7H50-H002R26 berfungsi sebagai jembatan listrik pasif cerdas, secara efisien merutekan sinyal berkecepatan tinggi dari satu konektor QSFP56 (mendukung 200G HDR) ke dua konektor QSFP56 independen (masing-masing mendukung 100G HDR100). Pengganti kabel serat pasif yang canggih ini mempertahankan integritas sinyal yang luar biasa melalui konduktor tembaga yang cocok dengan impedansi presisi (impedansi karakteristik 100Ω) dan teknologi pelindung canggih yang secara efektif meminimalkan crosstalk dan interferensi elektromagnetik, memastikan transmisi data yang andal.
Lingkungan Aplikasi
Solusi interkoneksi berkepadatan tinggi ini sangat cocok untuk persyaratan infrastruktur modern:
Jaringan Pusat Data
Arsitektur spine-leaf dan konektivitas top-of-rack untuk lingkungan hyperscale
Komputasi Kinerja Tinggi
Interkoneksi cluster untuk penelitian ilmiah dan simulasi teknik
AI & Pembelajaran Mesin
Konektivitas cluster pelatihan untuk kerangka kerja pembelajaran mendalam
Sistem Penyimpanan
Koneksi berkecepatan tinggi untuk solusi penyimpanan SAN dan NAS
Keunggulan Kompetitif
MCP7H50-H002R26 menawarkan keunggulan signifikan dibandingkan dengan kabel optik aktif dan solusi tembaga generasi sebelumnya:
- Efisiensi Ekonomi: Memberikan pengurangan biaya sekitar 35-45% dibandingkan dengan solusi optik aktif yang setara
- Optimasi Daya: Mengkonsumsi kurang dari 0,1W dibandingkan dengan 2-3W untuk kabel optik aktif
- Peningkatan Keandalan: Desain pasif menghilangkan titik kegagalan yang terkait dengan komponen aktif
- Pengurangan Latensi: Transmisi sinyal listrik menawarkan latensi yang lebih rendah daripada sistem konversi optik
- Keamanan Lingkungan: Jaket LSZH dan konstruksi bebas halogen meningkatkan standar keselamatan fasilitas
- Manajemen Termal: Pengurangan konsumsi daya menurunkan persyaratan pendinginan dalam konfigurasi padat
Layanan Dukungan
Mellanox menyediakan infrastruktur dukungan komprehensif untuk MCP7H50-H002R26:
- Garansi perangkat keras terbatas 1 tahun yang mencakup cacat material dan manufaktur
- Jaringan dukungan teknis global dengan bantuan ahli untuk tantangan integrasi
- Layanan konfigurasi khusus untuk skenario penerapan skala besar
- Pemenuhan pesanan standar dalam 2-3 minggu dengan opsi dipercepat tersedia
- Layanan verifikasi kompatibilitas untuk lingkungan heterogen
Pertanyaan yang Sering Diajukan
Jarak maksimum apa yang didukung oleh solusi DAC ini?
MCP7H50-H002R26 dirancang untuk aplikasi jarak pendek hingga 3 meter, menjadikannya sangat cocok untuk konektivitas skala rak dan rak yang berdekatan di lingkungan pusat data.
Apakah kabel ini kompatibel dengan peralatan non-Mellanox?
Meskipun dioptimalkan untuk sistem Mellanox, alternatif kabel serat pasif ini mematuhi standar industri dan umumnya kompatibel dengan peralatan vendor lain yang mendukung InfiniBand HDR dan antarmuka QSFP56 yang kompatibel.
Perawatan apa yang diperlukan untuk kabel ini?
Sebagai solusi pasif, MCP7H50-H002R26 memerlukan perawatan minimal selain inspeksi visual berkala untuk kerusakan fisik dan memastikan konektor tetap bersih dan bebas dari kotoran.
Pedoman Pemasangan
Untuk memastikan kinerja dan umur panjang yang optimal:
- Pertahankan radius tekukan minimum 34mm untuk tekukan tunggal dan 68mm untuk tekukan berulang
- Hindari tekukan tajam, terutama di dekat antarmuka konektor tempat tegangan terkonsentrasi
- Terapkan tindakan pencegahan ESD yang tepat selama penanganan dan prosedur pemasangan
- Verifikasi kompatibilitas dengan firmware sistem host dan versi driver sebelum penerapan
- Beroperasi secara ketat dalam rentang suhu (0°C hingga 70°C) dan kelembaban (5% hingga 85%) yang ditentukan
- Periksa konektor secara teratur dari kotoran atau kerusakan sebelum pemasangan dan selama siklus perawatan
