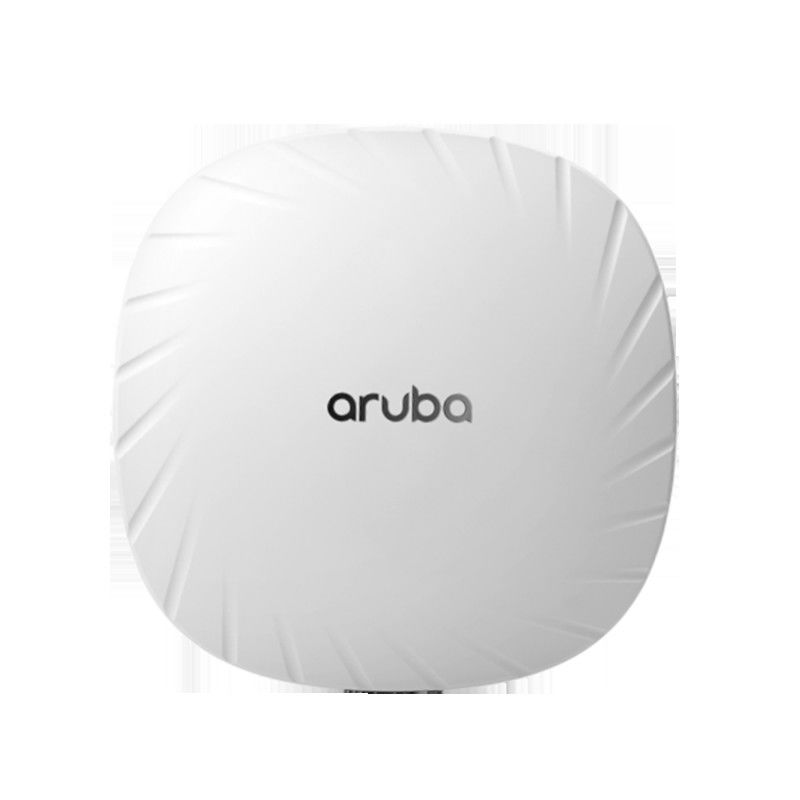

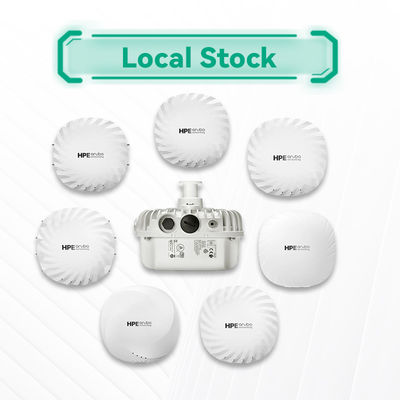

Dual Radio 510 Series Campus AP 515 Aruba Wifi 6 802.11ax Antena Internal Unified AP

Titik akses Wi-Fi 6 Aruba memberikan performa tinggi
konektivitas untuk setiap organisasi mengalami pertumbuhan
jumlah kebutuhan IoT dan mobilitas.Dengan gabungan
datarate puncak hingga 2.69Gbps, mereka memberikan kecepatan dan
keandalan yang diperlukan untuk setiap lingkungan perusahaan.

Varian perangkat keras
• AP-514: Model antena eksternal
• AP-515: Model antena internal
Spesifikasi radio Wi-Fi
• Jenis AP: Dalam ruangan, radio ganda, 5GHz 802.11ax 4x4 MIMO dan
2.4GHz 802.11ax 2x2 MIMO
• Radio 5GHz:
- Empat aliran spasial Single User (SU) MIMO hingga
Kecepatan data nirkabel 4,8Gbps ke 4SS HE160 individual
Perangkat klien 802.11ax (maks)
- Dua aliran spasial Single User (SU) MIMO hingga
Kecepatan data nirkabel 1,2Gbps ke 2SS HE80 individu
Perangkat klien 802.11ax (khas)
- Empat aliran spasial Multi User (MU) MIMO hingga
Kecepatan data nirkabel 4,8Gbps hingga empat 1SS atau dua 2SS
Perangkat klien berkemampuan HE160 802.11ax DL-MU-MIMO
secara bersamaan (maks)
- Empat aliran spasial Multi User (MU) MIMO hingga
Kecepatan data nirkabel 2,4Gbps hingga empat 1SS atau dua 2SS
Perangkat klien berkemampuan HE80 802.11ax DL-MU-MIMO
bersamaan (khas)
• Radio 2,4 GHz:
- Dua aliran spasial Single User (SU) MIMO hingga
Kecepatan data nirkabel 574Mbps ke klien 2SS HE40 802.11ax
perangkat (maks)
- Dua aliran spasial Single User (SU) MIMO hingga
Kecepatan data nirkabel 287Mbps ke klien 2SS HE20 802.11ax
perangkat (umum)
• Mendukung hingga 512 perangkat klien terkait per radio,
dan hingga 16 BSSID per radio
• Pita frekuensi yang didukung (khusus negara
pembatasan berlaku):
- ISM 2,400 hingga 2,4835GHz
- 5,150 hingga 5,250GHz U-NII-1
- 5,250 hingga 5,350GHz U-NII-2A
- 5,470 hingga 5,725GHz U-NII-2C
- 5,725 hingga 5,850GHz U-NII-3/ISM
- 5,850 hingga 5,895GHz U-NII-4
• Saluran yang tersedia: Tergantung pada konfigurasi
domain regulasi
• Pemilihan frekuensi dinamis (DFS) mengoptimalkan penggunaan
spektrum RF yang tersedia
- Termasuk Zero-Wait DFS (ZWDFS) untuk mempercepat saluran
perubahan
• Teknologi radio yang didukung:
- 802.11b: Spektrum sebar urutan langsung (DSSS)
- 802.11a/g/n/ac: Pembagian frekuensi ortogonal
multiplexing (OFDM)
- 802.11ax: Kelipatan pembagian frekuensi ortogonal
akses (OFDMA) dengan hingga 16 unit sumber daya (untuk
saluran 80MHz)
• Jenis modulasi yang didukung:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(ekstensi eksklusif)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (ekstensi berpemilik)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM802.11n dukungan throughput tinggi (HT):
HT20/40
• 802.11ac dukungan throughput sangat tinggi (VHT):
VHT20/40/80/160
• Dukungan efisiensi tinggi (HE) 802.11ax: HE20/40/80/160
• Kecepatan data yang didukung (Mbps) :
- 802.11b: 1, 2, 5.5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6,5 hingga 300 (MCS0 hingga MCS15, HT20
ke HT40)
- 802.11n (5GHz): 6,5 hingga 600 (MCS0 hingga MVC31, HT20
ke HT40)
- 802.11ac: 6,5 hingga 3.467 (MCS0 hingga MCS9, NSS = 1 hingga 4,
VHT20 hingga VHT160)
- 802.11ax (2.4GHz): 3,6 hingga 574 (MCS0 hingga MCS11, NSS = 1
hingga 2, HE20 hingga HE40)
- 802.11ax (5GHz): 3,6 hingga 4.803 (MCS0 hingga MCS11, NSS = 1
hingga 4, HE20 hingga HE160)
• Agregasi paket 802.11n/ac/ax: A-MPDU, A-MSDU
• Daya pancar: Dapat dikonfigurasi dengan penambahan 0,5 dBm
• Maksimum (agregat, dilakukan total) daya pancar
(dibatasi oleh persyaratan peraturan setempat):
- Pita 2,4 GHz: +21 dBm (18dBm per rantai)
- Pita 5 GHz: +24 dBm (18 dBm per rantai)
- Catatan: tingkat daya pancar yang dilakukan tidak termasuk antena
memperoleh.Untuk daya pancar total (EIRP), tambahkan penguatan antena.
• Advanced Cellular Coexistence (ACC) meminimalkan dampaknya
interferensi dari jaringan selular
• Penggabungan rasio maksimum (MRC) untuk peningkatan
kinerja penerima
• Cyclic delay/shift diversity (CDD/CSD) untuk peningkatan
menurunkan kinerja RF
• Pengodean blok ruang-waktu (STBC) untuk peningkatan jangkauan dan
penerimaan yang lebih baik
• Low-density parity check (LDPC) untuk kesalahan efisiensi tinggi
koreksi dan peningkatan throughput
• Mengirimkan beam-forming (TxBF) untuk peningkatan sinyal
keandalan dan jangkauan
• 802.11ax Target Wait Time (TWT) untuk mendukung daya rendah
perangkat klien
• 802.11mc Fine Timing Measurement (FTM) untuk presisi
rentang jarak
Antena Wi-Fi
• AP-514: Empat konektor RP-SMA (betina) untuk eksternal
antena dual band (A0 hingga A3, sesuai
dengan rantai radio 0 sampai 3).Kerugian internal terburuk
antara antarmuka radio dan konektor antena eksternal
(karena sirkuit diplexing): 1.3dB di 2.4GHz dan 1.7dB di
5GHz.
• AP-515: Empat downtilt dual-band terintegrasi
antena omni-directional untuk 4x4 MIMO dengan puncak
gain antena 4,2dBi di 2,4GHz dan 7,5dBi di 5GHz.
Antena internal dioptimalkan untuk langit-langit horizontal
orientasi pemasangan AP.Sudut kemiringan untuk
keuntungan maksimum kira-kira 30 derajat.
- Menggabungkan pola dari masing-masing antena
Radio MIMO, gain puncak per-antena yang efektif
polanya adalah 3,8dBi dalam 2,4GHz dan 4,6dBi dalam 5GHz.

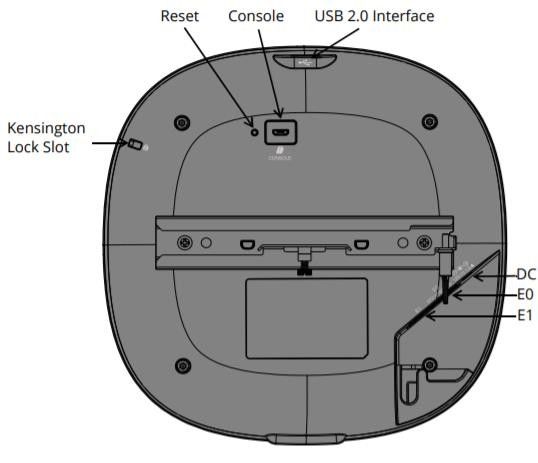

Antarmuka tambahan
• E0: Port HPE SmartRate (RJ-45, maksimum dinegosiasikan
kecepatan 2,5Gbps)
- Kecepatan tautan penginderaan otomatis (100/1000/2500BASE-T)
dan MDI/MDX
- Kecepatan 2,5Gbps sesuai dengan NBase-T dan
spesifikasi 802.3bz
- PoE-PD: 48Vdc (nominal) 802.3af/at/bt (kelas 3 atau lebih tinggi)
- 802.3az Ethernet Hemat Energi (EEE)
• E1: antarmuka jaringan Ethernet 10/100/1000BASE-T (RJ-45)
- Kecepatan tautan penginderaan otomatis dan MDI/MDX
- 802.3az Ethernet Hemat Energi (EEE)
• Link agregasi (LACP) dukungan antara kedua jaringan
port untuk redundansi dan peningkatan kapasitas
• Antarmuka daya DC: 12Vdc (nominal, +/- 5%), menerima
2.1mm/5.5mm steker melingkar pusat-positif dengan
panjang 9.5mm
• Antarmuka host USB 2.0 (konektor Tipe A)
- Mampu sumber hingga 1A / 5W ke perangkat yang terpasang
• Radio Bluetooth 5 dan Zigbee (802.15.4) (2,4GHz)
- Bluetooth 5: daya pancar hingga 8dBm (kelas 1) dan
-95dBm menerima sensitivitas
- Zigbee: daya pancar hingga 8dBm dan penerimaan -97dBm
kepekaan
- Antena omnidirectional terpolarisasi vertikal terintegrasi
dengan kira-kira 30 derajat downtilt dan gain puncak 3,5dBi
(AP-515) atau 4,9dBi (AP-514)
• Indikator visual (dua LED multiwarna): untuk Sistem dan
Status radio
• Tombol reset: reset pabrik, kontrol mode LED (normal/mati)
• Antarmuka konsol serial (proprietary, micro-B USB
dongkrak fisik)
• slot keamanan Kensington
Sumber daya dan konsumsi daya
• AP mendukung daya DC langsung dan Power over
Ethernet (PoE; pada port E0)
• Saat kedua sumber daya tersedia, daya DC akan digunakan
prioritas di atas PoE
• Sumber daya dijual terpisah;lihat urutannya
Bagian informasi di bawah ini untuk detailnya
• Saat ditenagai oleh DC atau 802.3at (kelas 4) / 802.3bt (kelas
5) PoE, AP akan beroperasi tanpa batasan.
• Saat didukung oleh PoE 802.3af (kelas 3) dan dengan IPM
fitur diaktifkan, AP akan memulai dalam mode tidak terbatas,
tetapi mungkin menerapkan batasan tergantung pada anggaran PoE
dan kekuatan sebenarnya.Pembatasan PHT apa yang akan diterapkan, dan di
urutan apa, dapat diprogram.
• Mengoperasikan Titik Akses dengan PoE 802.3af (kelas 3 atau lebih rendah).
sumber dan IPM dinonaktifkan tidak didukung (kecuali untuk AP
memanggungkan;tidak ada radio yang akan diaktifkan).
• Konsumsi daya maksimum (terburuk):
- Bertenaga DC: 16.0W
- Daya PoE (802.3af, IPM diaktifkan): 13,5W
- Daya PoE (802.3at/bt): 20.8W
- Semua nomor di atas tanpa perangkat USB eksternal
terhubung.Saat mencari anggaran daya 5W penuh
ke perangkat seperti itu, kekuatan inkremental (kasus terburuk).
konsumsi untuk AP hingga 5,7W (daya PoE) atau
5,5W (bertenaga DC).
• Konsumsi daya maksimum (terburuk) dalam mode siaga:
12,6W (PoE) atau 9,7W (DC)
• Konsumsi daya maksimum (terburuk) saat tidur nyenyak
mode: 5.9W (PoE) atau 1.5W (DC)
Detail pemasangan
Braket pemasangan telah dipasang sebelumnya di bagian belakang
AP.Braket ini digunakan untuk mengamankan AP ke salah satu (dijual
secara terpisah) kit pemasangan;lihat bagian Informasi pemesanan
di bawah ini untuk detailnya.
Spesifikasi mekanik
• Dimensi/berat (AP-515; unit, tidak termasuk braket dudukan):
- 200mm (W) x 200mm (D) x 46mm (H)/
7,9” (L) x 7,9” (T) x 1,8” (T)
- 810g/28.5oz
• Dimensi/berat (AP-515; pengiriman):
- 230mm (L) x 220mm (L) x 72mm (Tinggi)/
9,1” (L) x 8,7” (L) x 2,8” (Tinggi)
- 1010g/35.5oz
Spesifikasi lingkungan
• Kondisi operasi
- Suhu: 0C hingga +50C/+32F hingga +122F
- Kelembaban: 5% hingga 93% non-kondensasi
- AP adalah peringkat pleno untuk digunakan di ruang penanganan udara
- ETS 300 019 lingkungan kelas 3.2
• Kondisi penyimpanan dan transportasi
- Suhu: -40C hingga +70C/-40F hingga +158F
- Kelembaban: 5% hingga 93% non-kondensasi
- ETS 300 019 lingkungan kelas 1.2 dan 2.3
Keandalan
Mean Time Between Failure (MTBF): 560.000 jam (64 tahun) pada +25C
Suhu Operasional.
Kepatuhan terhadap peraturan
• FCC/ISED
• Ditandai CE
• Petunjuk RED 2014/53/EU
• Petunjuk EMC 2014/30/EU
• Petunjuk Tegangan Rendah 2014/35/EU
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Sertifikat Kereta Api (Hanya AP-515):
- EN 50155:2017 – Aplikasi Kereta Api
- EN 50121-1:2017 – EMC Kereta Api
- EN 50121-3-2 – EMC Kereta Api
- EN 50121-4:2016 – Kekebalan Kereta Api
- IEC 61373 ed2:2008 – Guncangan dan Getaran Kereta Api
Untuk informasi peraturan khusus negara lainnya dan
persetujuan, harap temui perwakilan Aruba Anda.

Nomor model regulasi
• AP-514: APIN0514
• AP-515: APIN0515
Sertifikasi
• peringkat pleno UL2043
• Aliansi Wi-Fi:
- Wi-Fi BERSERTIFIKAT a, b, g, n, ac, kapak
- WPA, WPA2 dan WPA3 – Perusahaan dengan opsi CNSA,
Pribadi(SAE), Ditingkatkan Terbuka ( OWE)
- WMM, WMM-PS, Multiband Tangkas W-Fi
- Passpoint (rilis 2)
- Lokasi Wifi
• SIG Bluetooth
JAMINAN
Garansi seumur hidup terbatas perangkat keras Aruba.
PERANGKAT LUNAK SISTEM OPERASI MINIMAL
VERSI
• ArubaOS dan Aruba InstantOS 8.4.0.0 (dengan beberapa
pembatasan).Untuk operasi tak terbatas, gunakan 8.6.0.0 atau lebih baru.
• ArubaOS 10.0.0.0
