NETCONNECT Kategori 6 Unshielded Patch Panel 1U Rack-Mountable 24 Port ANSI/TIA-568.2-D Sesuai IEEE 802.3bt Kompatibel
Detail produk:
| Nama merek: | Commscope |
| Nomor model: | 760237024 |
| Dokumen: | 760237024 _ .pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | KOTAK |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Gaya Panel: | Lurus | Kategori ANSI/TIA: | 6 |
|---|---|---|---|
| Jenis kabel: | Unshielded | Warna: | Hitam |
| Tipe Konduktor: | Padat | Terdampar | Modul, kuantitas: | 4 |
| Menyoroti: | Panel Patch 1U yang Dapat Dipasang di Rak,Panel Modul Distribusi Sesuai ANSI/TIA-568.2-D,Panel Patch Jaringan Kompatibel IEEE 802.3bt |
||
Deskripsi Produk

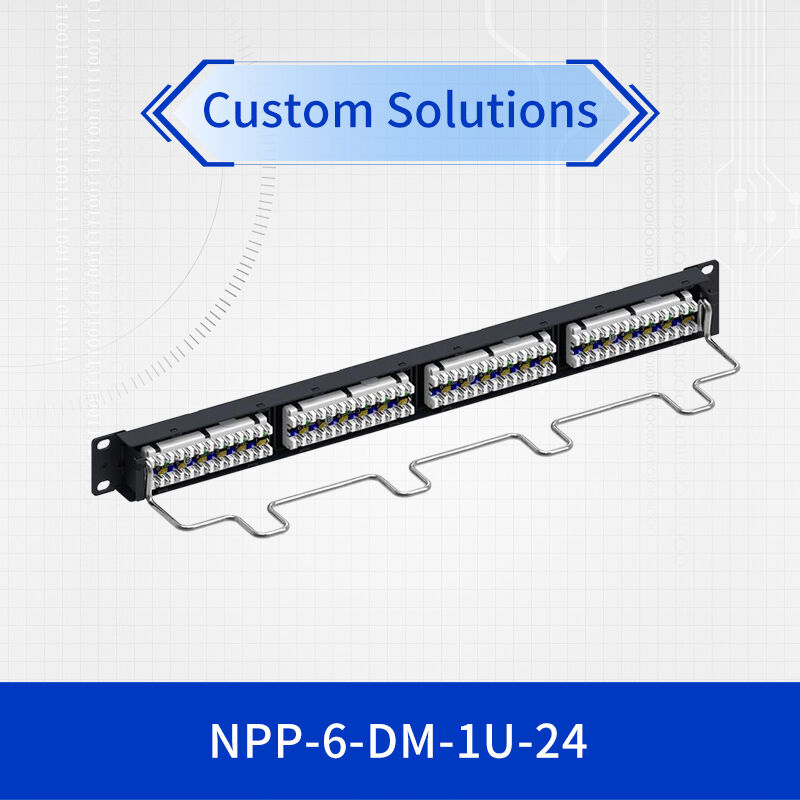

NETCONNECT Kategori 6 Panel Modul Distribusi Tak Terlindung, 1U, 24 Port
Ringkasan Produk
NETCONNECT adalah panel patch tanpa pelindung kategori 6 berkinerja tinggi yang dirancang untuk lingkungan jaringan perusahaan modern.Modul distribusi 1U yang dapat dipasang di rak ini memberikan 24 port konektivitas yang dapat diandalkan sambil mengoptimalkan pemanfaatan ruang rakDirancang untuk memenuhi standar industri yang ketat, panel patch ini memastikan kinerja yang konsisten untuk aplikasi pengiriman data dan daya.
Fitur & Manfaat Utama
Desain Densitas Tinggi
24 port di ruang 1U tunggal memaksimalkan efisiensi rak sambil menjaga aksesibilitas untuk manajemen kabel.
Kompatibilitas Universal
Mendukung kedua konduktor padat dan berantai dari 22-24 AWG, mengakomodasi berbagai jenis kabel.
Ketahanan yang Lebih Baik
Dianjurkan untuk 750+ siklus penyisipan dengan kontak nikel untuk keandalan jangka panjang.
Power over Ethernet Siap
Sesuai sepenuhnya dengan IEEE 802.3bt (Tipe 4) untuk aplikasi PoE bertenaga tinggi.
Spesifikasi Teknis
| Spesifikasi | Rincian |
|---|---|
| Jenis Produk | Panel modul distribusi yang tidak terlindung, kategori 6 |
| Konfigurasi port | 24 port, ruang rak 1U |
| Kepatuhan Standar | ANSI/TIA-568.2-D, ISO/IEC 11801 Kelas E |
| Jenis Penghentian | IDC (Isolation Displacement Connection) |
| Skema Pengkabelan | T568A & T568B |
| Kabel yang kompatibel | 22-24 AWG, padat atau bergelombang |
| Dimensi (HxWxD) | 44.45mm x 482.6mm x 119.38mm (1.75" x 19" x 4.7") |
| Suhu operasi | -10°C sampai +60°C (14°F sampai 140°F) |
| Waktu Penempatan | 750+ siklus minimum |
| Kepatuhan PoE | IEEE 802.3bt (Tipe 4) kompatibel |
Spesifikasi Kinerja
| Parameter | Spesifikasi |
|---|---|
| Tegangan Dielektrik (kontak-ke-kontak) | 1,000 Vac @ 60 Hz |
| Dielektrik Tahan Tegangan (Lapisan Konduktif) | 1,500 Vac @ 60 Hz |
| Resistensi Isolasi | 500 MΩ minimal |
| Peringkat Saat Ini | 1.5 A @ 20°C (68°F) |
| Kekuatan penahan colokan | 133 N (29.9 lbf) minimal |
Aplikasi yang direkomendasikan
- Infrastruktur Jaringan Perusahaan:Ideal untuk sistem distribusi utama dan distribusi menengah di lingkungan perusahaan
- Pengelolaan Pusat Data:Cocok untuk ruang server dan pusat data patching dengan persyaratan kepadatan tinggi
- Jaringan yang diaktifkan PoE:Mendukung aplikasi Power over Ethernet termasuk kamera IP, titik akses, dan telepon VoIP

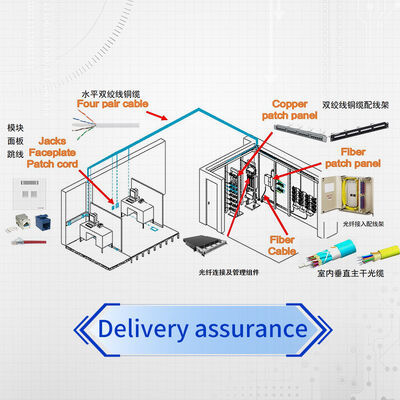

- Sistem Kabel Terstruktur:Sempurna untuk instalasi kabel terstruktur yang sesuai dengan TIA-568
- Jaringan bangunan komersial:Dirancang untuk gedung kantor, fasilitas pendidikan, dan lingkungan perawatan kesehatan
Fitur Instalasi & Desain
Panel patch kategori 6 ini memiliki desain panel lurus dengan manajemen kabel terintegrasi, memfasilitasi pemasangan terorganisir di rak standar 19 inci.Konstruksi termoplastik tahan api memastikan daya tahanPanel ini mendukung skema kabel T568A dan T568B, menawarkan fleksibilitas untuk berbagai persyaratan instalasi.
Kepatuhan & Sertifikasi
- UL 94 V-0 Peringkat Kemasan
- RoHS, Inggris RoHS, dan Cina RoHS Compliant
- Sesuai dengan REACH SVHC
- ISO 9001:2015 Sistem Manajemen Mutu
- RCM Compliant (Keamanan Listrik & Telekomunikasi)
Pertanyaan yang Sering Diajukan
Jenis kabel apa yang kompatibel dengan panel patch ini?
Modul distribusi tanpa pelindung ini mendukung konduktor padat dan bercabang mulai dari 22-24 AWG, dengan diameter kabel antara 0,762 mm (0,03 in) dan 1,168 mm (0,046 in).
Apakah panel patch ini mendukung aplikasi Power over Ethernet?
Ya, panel patch Kategori 6 ini sepenuhnya sesuai dengan rekomendasi IEEE 802.3bt (Tipe 4) untuk pengiriman daya yang aman melalui kabel LAN ketika dipasang sesuai dengan standar industri.
Berapa umur yang diharapkan dari patch panel ini?
Panel ini ditakdirkan untuk setidaknya 750 siklus penyisipan dengan colokan yang sesuai dengan IEC 60603-7, memastikan keandalan jangka panjang dalam lingkungan yang sering dikonfigurasi ulang.
Catatan Pemasangan
- Memastikan bantuan ketegangan kabel yang tepat untuk mempertahankan integritas terminasi
- Ikuti rekomendasi produsen untuk radius tikungan dan manajemen kabel
- Memverifikasi kompatibilitas dengan infrastruktur kabel yang ada sebelum instalasi
- Mempertahankan rentang suhu operasi yang tepat untuk kinerja optimal
- Gunakan alat terminasi yang tepat untuk memastikan koneksi IDC yang dapat diandalkan
