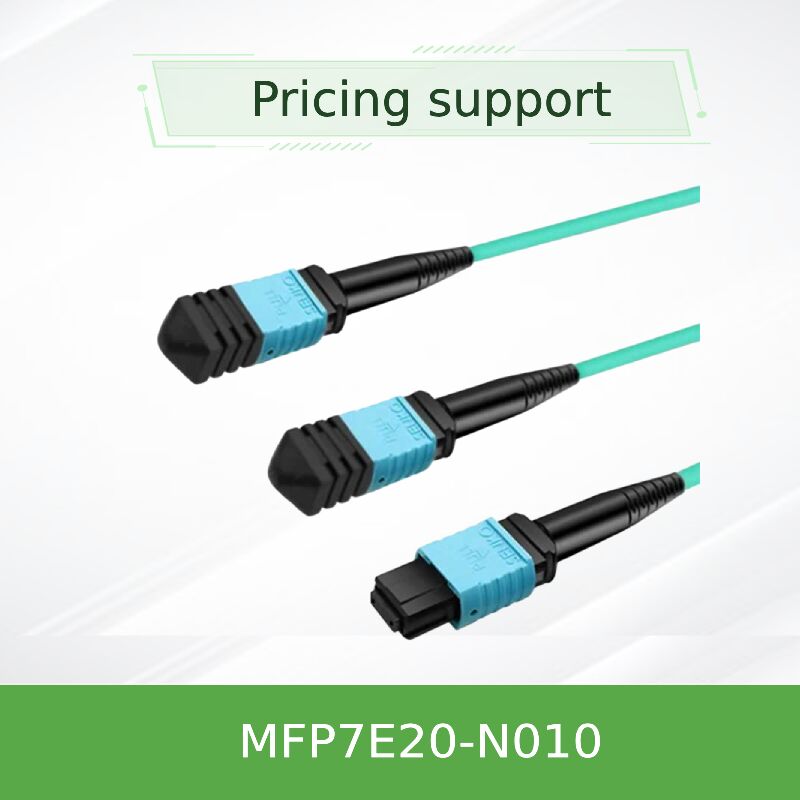

NVIDIA MFP7E20-N010 10m MPO-12/APC Kabel Serat Multimode 400G NDR/Ethernet Tipe B Crossover untuk OSFP Switch
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFP7E20-N010 |
| Dokumen: | MFP7E20-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | MFP7E20-N010 | Bentuk material: | Kawat bundar |
|---|---|---|---|
| Kekuatan tarik yang diizinkan: | 1000n <10000n | Sertifikasi: | RoHS, CE, ISO9001, VDE, CCC |
| Bahan selubung: | PVC | Panjang: | 10m |
| Kecepatan data: | 400GB/s | Asal: | India / Israel / Cina |
| Menyoroti: | Kabel serat multimode NVIDIA 10m,Kabel serat MPO-12 Ethernet 400G,OSFP beralih kabel serat silang |
||
Deskripsi Produk
NVIDIA MFP7E20-N010 10m MPO-12/APC Kabel Serat Multimode
400G NDR/Ethernet Type B Crossover untuk OSFP Switches
Keuntungan Kinerja Kritis
- Dioptimalkan untuk Jaringan NDR 400G:Dirancang untuk memberikan bandwidth penuh untuk infrastruktur 400GbE dan NDR InfiniBand generasi berikutnya
- Integritas Sinyal Premium:Konektor MPO-12/APC dengan polishing bersudut 8 derajat mencapai kehilangan pengembalian yang tinggi (≥35 dB)
- Desain Plug-and-Play Crossover:Kabel Tipe B yang diakhiri di pabrik memungkinkan koneksi langsung antara transceiver
- Konstruksi yang tahan lama dan aman:Jaket LSZH warna air yang fleksibel dengan tingkat keamanan tinggi (OFNR)
- Sertifikasi Kompatibilitas Ekosistem:Teliti sepenuhnya untuk ekosistem NVIDIA Mellanox termasuk switch dan solusi ConnectX-7
Ringkasan Produk
NVIDIA MFP7E20-N010 adalah kabel serat optik multimode pasif 10 meter dengan konektor MPO-12/APC yang dikonfigurasi sebagai crossover Tipe B.Dibangun khusus untuk menghubungkan transceiver 400G NDR dan Ethernet di switch modern, adaptor jaringan, dan DPU.
Karakteristik Produk Utama
- Antarmuka:Dual MPO-12/APC (Wanita), konektor yang dipoles sudut
- Panjang kabel:10 meter
- Spesifikasi Serat:50/125 μm Multimode OM4 (Aqua jacket)
- Saluran aktif:8 serat (4 untuk mengirimkan, 4 untuk menerima)
- Skema kabel:Tipe B (Crossover)
- Kinerja optik:Kerugian Masuk ≤ 0,354 dB; Kerugian Kembali ≥ 35 dB
- Bangunan Fisik:3Diameter 0,0 mm, radius tikungan minimal 30 mm
Standar Teknis & Kepatuhan
Teknik optik canggih memastikan kinerja di lingkungan yang menuntut dengan konektor MPO-12/APC yang meminimalkan refleksi pada kecepatan 400G.
- Standar konektor:IEC 61754-7 (keluarga MPO)
- Kinerja & Keandalan:Telcordia GR-1435
- Keamanan Laser:Kelas I menurut IEC 60825-1 dan FDA 21 CFR 1040
- Persetujuan keselamatan:Sistem CB, cTUVus, Tanda CE
- Kepatuhan EMC:CE, FCC Kelas A, ICES-003, VCCI
Prinsip Operasional
Topologi crossover Tipe B memastikan laser transmisi (Tx) dari satu transceiver sejajar dengan fotodetektor penerima (Rx) pada perangkat yang terhubung.APK polish scatters cahaya yang dipantulkan jauh dari sumber, menjaga kejelasan sinyal.
Skenario Penempatan Utama
- Konektivitas dalam rak:Interkoneksi switch top-of-rack atau menghubungkan switch ke server berkinerja tinggi
- Cluster komputasi dengan kepadatan tinggi:Membentuk jaringan antara server GPU dan switch NVLink di lingkungan AI/HPC
- Jaringan area penyimpanan (SAN):Menghubungkan array penyimpanan ke switching fabric dalam penyimpanan berbasis flash
- Agregasi tepi jaringan:Rack terkonsolidasi di tepi jaringan yang membutuhkan kinerja 400G
Spesifikasi Rinci
| Parameter | Spesifikasi |
|---|---|
| Model Produk | MFP7E20-N010 |
| Deskripsi | MPO12/APC ke MPO12/APC, Kabel Serat Multimode |
| Panjang | 10 meter |
| Jenis Serat / Warna Jaket | OM4 Multimode / Aqua |
| Jenis konektor | MPO-12, Angled Polish (APC), Wanita |
| Dukungan Rate Data Maksimal | 400 Gb/s per port (NDR/400GbE) |
| Insertion Loss (Max) | ≤ 0,354 dB |
| Kembali kerugian (Min) | ≥ 35 dB |
Variasi Panjang yang Tersedia
| Nomor Bagian Pemesanan | Panjang | Yang terbaik untuk |
|---|---|---|
| MFP7E20-N003 | 3m | Ultra-pendek jangkauan, dalam sasis yang sama |
| MFP7E20-N010 | 10m | Koneksi dalam rak dan rak yang berdekatan |
| MFP7E20-N020 | 20m | Jangkauan dalam baris yang diperpanjang |
| MFP7E20-N030 | 30m | Jangkauan maksimal OM4 untuk 400G NDR |
Keuntungan Kompetitif
- Dioptimalkan untuk ekosistem NDR:Khusus disetel dan diuji untuk platform NDR NVIDIA
- Kualitas optik yang superior:Polish APC memberikan kerugian pengembalian yang lebih baik daripada konektor UPC
- Keandalan siap digunakan:Pabrik yang diuji dengan metrik kinerja yang diverifikasi
- Desain Masa Depan:Mendukung standar 400G saat ini dan kemajuan kecepatan di masa depan
- Keamanan Pusat Data yang ditingkatkan:Jaket LSZH membatasi emisi asap beracun dalam peristiwa kebakaran
Layanan & Dukungan
Struktur dukungan yang komprehensif memastikan keberhasilan penyebaran dengan garansi standar NVIDIA, pengiriman cepat dari persediaan yang luas, dan keahlian teknis khusus.
Pertanyaan yang Sering Diajukan
Dapatkah saya menggunakan kabel ini untuk menghubungkan port switch 400G OSFP ke dua port server 200G QSFP56 yang terpisah?
Tidak, ini kabel titik-ke-titik. untuk konfigurasi breakout, kabel MPO-to-2xQSFP56 khusus diperlukan.
Tidak, ini kabel titik-ke-titik. untuk konfigurasi breakout, kabel MPO-to-2xQSFP56 khusus diperlukan.
Apakah perlu membersihkan konektor sebelum dipasang?
Tentu saja. selalu gunakan pembersih konektor optik yang disetujui.
Tentu saja. selalu gunakan pembersih konektor optik yang disetujui.
Pedoman Pemasangan & Penanganan
Catatan:Mengikuti tindakan pencegahan ini memastikan kinerja dan umur panjang yang optimal.
- Verifikasi Kompatibilitas:Konfirmasi transceiver menggunakan antarmuka MPO-12/APC
- Batas Lingkungan:Bekerja dalam kisaran suhu 0°C sampai 70°C
- Pengelolaan Radius Bend:Jangan pernah membungkuk lebih ketat dari radius 30 mm
- Kesadaran ESD:Gunakan tali pergelangan tangan ESD saat menangani transceiver
- Penggunaan yang diatur:Perangkat digital kelas A yang dimaksudkan untuk pengaturan komersial
