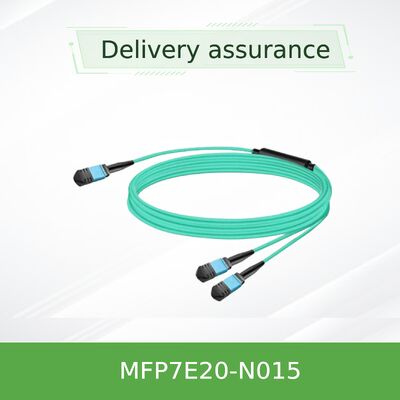

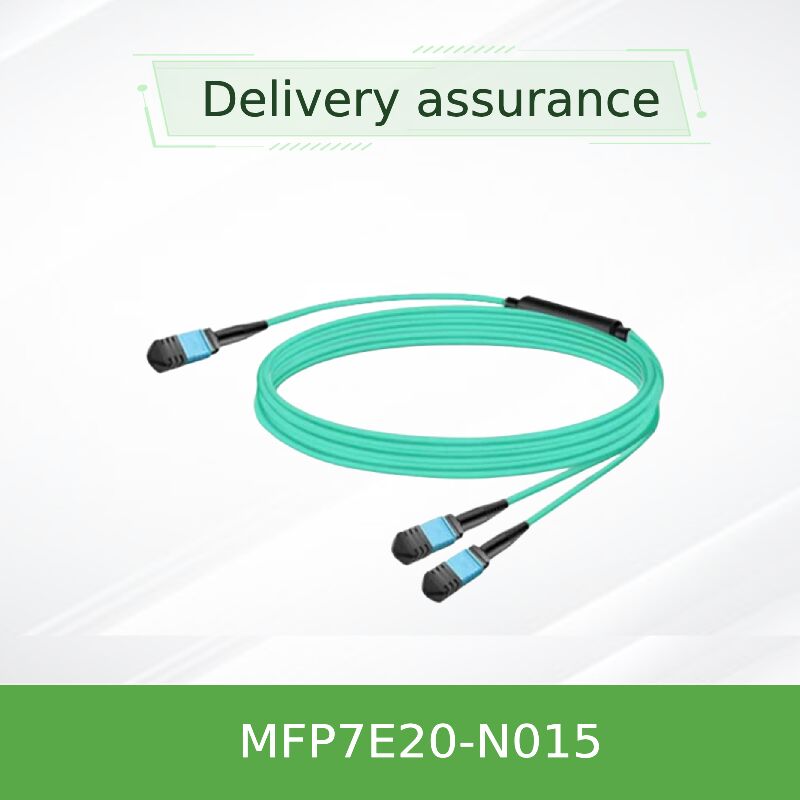

NVIDIA MFP7E20-N015 15m MPO APC 1:2 Fiber Splitter Cable untuk 400G/NDR Data Center Breakout Connectivity
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFP7E20-N015 |
| Dokumen: | MFP7E20-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | MFP7E20-N015 | Bentuk material: | Kawat bundar |
|---|---|---|---|
| Kekuatan tarik yang diizinkan: | 1000n <10000n | Sertifikasi: | RoHS, CE, ISO9001, VDE, CCC |
| Bahan selubung: | PVC | Panjang: | 15m |
| Kecepatan data: | 400GB/s | Asal: | India / Israel / Cina |
| Menyoroti: | Kabel pemisah serat MPO NVIDIA 15m,Kabel pemutus pusat data 400G,Pembagi serat NDR dengan garansi |
||
Deskripsi Produk
Optimalkan kepadatan port jaringan kecepatan tinggi Anda dengan NVIDIAMFP7E20-N015, kabel splitter optik pasif 15 meter. Solusi ini secara efisien memecah antarmuka OSFP Twin-Port tunggal yang mampu 800G menjadi dua tautan 400G independen,langsung terhubung ke perangkat seperti NVIDIA ConnectX-7 adaptor jaringan dan BlueField-3 DPUMenampilkan low-loss MPO-12/APC konektor, jaket LSZH fleksibel, dan tipe-B desain silang, ia memberikan handal,konektivitas berkinerja tinggi untuk lingkungan pusat data InfiniBand 400GbE dan NDR yang menuntut.
NVIDIA MFP7E20-N015 adalah kabel serat optik multimode yang dirancang untuk arsitektur jaringan dengan kepadatan tinggi dan bandwidth tinggi.memungkinkan satu port switch radix tinggi untuk melayani dua titik akhir hilirHal ini penting untuk membangun jaringan tulang belakang yang hemat biaya dan dapat diskalakan, cluster AI / ML, dan tulang punggung penyimpanan di mana memaksimalkan utilitas port switch sangat penting.Kabel adalah bagian dari ekosistem bersertifikat untuk solusi jaringan berkinerja tinggi NVIDIA.
- Konfigurasi Breakout:Topologi splitter 1xMPO-12 hingga 2xMPO-12 untuk perkalian port.
- Dukungan kecepatan tinggi:Dirancang untuk 400 Gigabit Ethernet dan NDR (400G) InfiniBand protokol.
- Konektor premium:Konektor MPO-12 dengan 8° Angle Physical Contact (APC) polish untuk meminimalkan refleksi optik (≥35 dB RL).
- Pengisian kabel langsung:Mengimplementasikan peta serat Tipe B (bersalib), memungkinkan koneksi transceiver-to-transceiver langsung.
- Konstruksi yang tahan lama dan aman:Memiliki jaket LSZH-OFNR yang fleksibel dan berwarna air yang tahan api dan asapnya rendah.
- Penjaminan mutu:Diproduksi sesuai dengan standar IEC 61754-7 dan Telcordia GR-1435 yang memastikan keandalan.
Kabel ini mengintegrasikan teknologi optik dan mekanik yang terbukti untuk memastikan interoperabilitas dan kinerja:
- Serat:50/125μm OM4 Multimode (untuk panjang 15m)
- Konektor:MPO-12 menurut IEC 61754-7
- Bahasa Polandia:APC (Angled Physical Contact)
- Topologi:Tipe B (Silang)
- Kerugian Penempatan:≤ 0,356 dB (Per rumus: 0,35 + 0,0004*L)
- Kembali kerugian:≥ 35 dB
- Jangkauan Saluran Maksimal:Hingga 50m (dengan panel patch)
- Suhu operasi:0°C sampai 70°C
- Keamanan Laser:Kelas 1 (IEC 60825-1, CDRH)
- Peringkat Jaket:LSZH (Low Smoke Zero Halogen), OFNR
- EMC/Keamanan:CE, FCC Kelas A, cTUVus
- Dukungan Protokol:Ethernet, InfiniBand, NVLink
Kabel berfungsi sebagai splitter optik pasif. Konektor MPO "root" tunggal terhubung dengan transceiver OSFP Twin-Port di switch (misalnya, NVIDIA MMA4Z00-NS).Transceiver ini menyajikan sinyal 800G agregat di 8 jalur optikDi dalam rangkaian kabel, 8 serat aktif ini secara fisik dibagi menjadi dua kelompok yang berbeda masing-masing 4 serat.Ujung-ujung daun ini terhubung ke transceiver standar port tunggal 400G OSFP atau QSFP112 yang ditempatkan di server atau peralatan penyimpanan.Jenis B kabel silangsangat penting: memastikan bahwa jalur transmisi (Tx) dari pin 1 pada switch transceiver sejajar dengan jalur penerima (Rx) pada pin 12 dari server transceiver, dan sebaliknya,memungkinkan komunikasi full-duplex tanpa modul interkoneksi eksternal.
- Agregasi Pusat Data:Menghubungkan switch tulang belakang/agregasi kapasitas tinggi (dengan port 800G) ke beberapa switch top-of-rack (ToR) atau server berkinerja tinggi.
- AI & Performance Computing:Memberikan konektivitas padat dari switch jaringan ke node komputasi yang dilengkapi dengan 400Gkartu jaringan(seperti ConnectX-7) dalam cluster GPU untuk pelatihan dan simulasi terdistribusi.
- Jaringan Hyperconverged & Storage:Memfasilitasi tautan bandwidth tinggi untuk penyebaran NVMe-over-Fabrics (NVMe-oF) antara array penyimpanan dan server komputasi.
- Infrastruktur awan:Mengerahkan di lingkungan hiper skala untuk mengoptimalkan biaya per port dan kepadatan kabel di dalam rak.
- Konektivitas Kartu Antarmuka Jaringan:Memungkinkan port switch tunggal untuk terhubung ke dua server, masing-masing dengan kinerja tinggiKartu NIC, secara efektif menggandakan kepadatan koneksi.
| Kategori parameter | Spesifikasi Rincian untuk MFP7E20-N015 |
|---|---|
| Identifikasi Produk | NVIDIA MFP7E20-N015 |
| Fungsi Kabel & Topologi | Passive 1:2 Splitter, 1xMPO-12/APC sampai 2xMPO-12/APC |
| Total Panjang | 15.0 meter (Toleransi: +0.3m / -0m) |
| Spesifikasi Serat | 50/125 μm Multimode Indeks Bertingkat, OM4 |
| Jumlah Serat Aktif | 8 serat (4 mengirimkan, 4 menerima) |
| Jenis konektor & polish | MPO-12, Female, Angled Physical Contact (APC) |
| Skema kabel | Tipe B (Silang) |
| Diameter Kabel | 3.0 mm ± 0,2 mm |
| Bahan Jaket & Warna | Low Smoke Zero Halogen (LSZH), OFNR-rated, Aqua |
| Radius Lipat Minimal | 30 mm (1.2 inci) |
| Suhu operasi | 0°C sampai 70°C |
| Suhu penyimpanan | -40°C sampai 85°C |
| Jangkauan Kelembaban | 10% sampai 85% RH (non-kondensasi) |
| Transceiver Kompatibel | NVIDIA Twin-Port OSFP DR8 (MMA4Z00-NS), 400G OSFP, QSFP112 |
Panjang lain yang tersedia dalam seri MFP7E20: 3m (N003), 5m (N005), 7m (N007), 10m (N010), 20m (N020), 30m (N030), 50m (N050).
- Efisiensi Pelabuhan Maksimal:Menggandakan jumlah koneksi server per port switch dibandingkan dengan kabel standar, mengurangi biaya per port dan meningkatkan kepadatan rak.
- Integritas sinyal dijamin:Konektor APC yang diakhiri di pabrik memastikan kerugian penyisipan yang rendah dan kerugian pengembalian yang tinggi, penting untuk operasi bebas kesalahan dalam tautan 400G berbasis PAM4.
- Jaminan ekosistem:Sebagai komponen NVIDIA asli, ia diuji dan divalidasi untuk interoperabilitas mulus dalam ekosistem jaringan NVIDIA, termasuk switch, transceiver, dankartu jaringan.
- Kesiapan pemasangan:Dilengkapi dengan tutup debu pelindung dan tidak memerlukan penghentian lapangan, memungkinkan penyebaran yang cepat dan bebas kesalahan.
- Profil Keamanan yang Ditingkatkan:Bahan jaket LSZH meningkatkan keamanan di lingkungan pusat data tertutup dengan mengurangi emisi asap beracun dalam skenario kebakaran.
- Jaminan Produk:Kabel ini dilindungi oleh garansi standar NVIDIA untuk komponen optik pasif.
- Inventori & Logistik:Kami menyimpan stok MFP7E20-N015 untuk pemenuhan pesanan yang cepat dan pengiriman yang dapat diandalkan.
- Konsultasi Teknis:Tim kami memberikan panduan teknis pra-penjualan tentang pemilihan kabel, kompatibilitas, dan desain jaringan untuk infrastruktur 400G/NDR Anda.
- Dukungan Pasca Penjualan:Bantuan tersedia untuk praktik terbaik instalasi dan pemecahan masalah konektivitas.
T: Bisakah saya menggunakan satu lembar kabel splitter ini sekarang dan menghubungkan lembar kedua nanti?
A: Ya, desain memungkinkan untuk ini. Anda dapat menghubungkan satu server segera dan meninggalkan konektor daun lainnya dilindungi dengan tutup debu sampai server kedua siap.Pastikan transceiver yang terhubung di sisi switch mendukung link yang datang dengan hanya satu jalur aktif, yang biasanya terjadi.
T: Apakah kabel ini kompatibel dengan 200G QSFP56 transceiver?
A: Konektor fisik kabel (MPO-12/APC) kompatibel jika transceiver QSFP56 menggunakan wadah MPO-12/APC dan dirancang untuk 200G-SR4 atau operasi multimode serupa.Fungsi splitter dioptimalkan untuk memecah sinyal 800G/400GUntuk koneksi 200G asli, kabel dupleks non-splitter biasanya lebih tepat.
T: Bagaimana saya membersihkan konektor MPO pada kabel ini?
A: Gunakan alat atau kaset pembersih konektor MPO khusus yang bebas bulu. Jangan pernah menggunakan udara terkompresi saja, karena dapat mendorong kontaminan lebih jauh ke ferrule.Dengan lembut masukkan alat pembersih ke konektor ujung-wajahBersihkan konektor kabel dan wadah transceiver.
T: Apa yang terjadi jika saya secara tidak sengaja menghubungkan ini ke port MPO-UPC?
A:Jangan paksa koneksi.Konektor MPO-APC dan MPO-UPC memiliki kunci fisik dan sudut polesan yang berbeda.Mencoba untuk pasangan mereka dapat menyebabkan kerusakan fisik permanen untuk ferrule keramik ujung pada kedua kabel dan transceiver, menyebabkan kehilangan optik yang tinggi dan memerlukan penggantian.
- Verifikasi Kompatibilitas:Sebelum instalasi, konfirmasi bahwa semua transceiver dan panel patch di link dirancang untukMPO-12/APCkonektor, bukan UPC.
- Pembersihan Pra-Pemasangan:Selalu periksa dan bersihkan ferrule konektor kabel dan wadah transceiver dengan alat yang disetujui sebelum berpasangan untuk mencegah kegagalan terkait kontaminasi.
- Pengelolaan Radius Bend:Selama routing, hindari tikungan tajam atau bengkok.30 mm (1.2 inci)di semua titik sepanjang kabel untuk mencegah hilangnya atau pecahnya serat.
- Batas Lingkungan:Jangan memasang atau mengoperasikan kabel di lingkungan di luar kisaran suhu (0°C sampai 70°C) dan kelembaban (10% sampai 85% RH) yang ditentukan.
- Penempatan/Penghapusan yang Benar:Jangan pernah menarik langsung pada jaket kabel untuk memutuskan koneksi, karena hal ini dapat merusak serat internal.
- Kesadaran ESD:Sementara kabel itu sendiri tidak sensitif terhadap ESD, transceiver yang disambungkan ke dalamnya.permukaan kerja yang tertanam) saat menangani transceiver selama pemasangan kabel.
