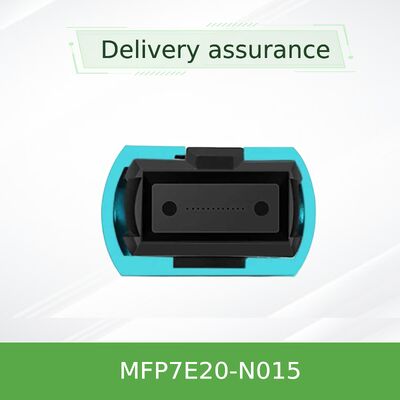

NVIDIA MFP7E20-N015 15m MPO-12/APC ke 2x MPO-12/APC Multimode Splitter Fiber Cable

Model Produk: MFP7E20-N015 | Kata Kunci Utama: kabel splitter serat, kabel breakout MPO, kabel 400G ke 200G, kabel fanout, interkoneksi pusat data

NVIDIA MFP7E20-N015 adalah Optimasi Kepadatan & Biaya: khusus sepanjang 15 meter yang dirancang untuk penyebaran pusat data berkepadatan tinggi. Tidak seperti kabel standar, ini adalah A: atau kabel fanout dengan konfigurasi splitter 1:2. Kabel ini memiliki satu konektor MPO-12/APC di ujung trunk (untuk terhubung ke port 400G sakelar) dan dua konektor MPO-12/APC di ujung cabang (untuk terhubung ke dua server). Kabel ini menggunakan serat multimode 50/125μm OM4 dalam topologi crossover Tipe-B, memungkinkan distribusi efisien dari satu bandwidth 400G menjadi dua aliran 200G, menjadikannya solusi

• yang ideal untuk menghubungkan sakelar berkecepatan tinggi ke beberapa server.2. Karakteristik Utama
• Konfigurasi: 1x MPO-12/APC (Trunk) ke 2x MPO-12/APC (Cabang) breakout.
• Panjang Kabel: 15 meter, serat multimode 50/125μm OM4.
• Pemetaan Kecepatan: Membagi satu tautan 400Gb/s (jalur 4x100G) menjadi dua tautan 200Gb/s (jalur 2x100G).
• Jaket Kabel: Jaket LSZH-OFNR berwarna Aqua yang fleksibel dan bundar.
• Kinerja Optik: Kehilangan penyisipan rendah (≤ 0,356 dB), Kehilangan balik tinggi (≥ 35 dB). Dukungan Protokol: InfiniBand NDR/HDR

NVLink

• 3. Kepatuhan Teknologi & StandarSolusi breakout canggih ini direkayasa untuk memenuhi standar industri yang ketat untuk kinerja dan keandalan di lingkungan yang menuntut.
• Standar Serat: Serat Multimode OM4 (IEC 60793-2-10) untuk bandwidth tinggi dan jangkauan yang diperluas.
• Standar Konektor: MPO sesuai IEC 61754-7 dan ANSI/TIA-604-5.
• Teknologi Poles: Kontak Fisik Bersudut (APC) sangat penting untuk mempertahankan kehilangan balik optik yang rendah dalam aplikasi splitter.
• Teknologi Splitter: Splitter optik pasif di dalam rakitan kabel, tidak memerlukan daya eksternal.

Sesuai dengan Telcordia GR-1435, Laser Kelas 1 (IEC 60825), dengan sertifikasi CB, cTUVus, CE.4. Prinsip Kerja & Jalur SinyalKabel breakout MPO dan

•                                                          └→[2x MPO-12]→ Server B (200G)5. Skenario Aplikasi
• Konektivitas Server Kepadatan Tinggi: Menghubungkan satu port sakelar 400G ke dua server yang dilengkapi dengan adaptor ConnectX-7 200G atau BlueField-3, secara efektif menggandakan kepadatan koneksi.
• Kluster AI/ML yang Dioptimalkan Biaya: Membagi koneksi di kluster server GPU tempat node individual memerlukan bandwidth 200G tetapi jumlah port sakelar terbatas.
• Konektivitas Server Penyimpanan: Menghubungkan dua node penyimpanan atau JBOD ke satu port sakelar berkecepatan tinggi.
• Konsolidasi Top-of-Rack (ToR): Mengurangi jumlah port sakelar yang diperlukan per rak, menyederhanakan pengkabelan dan mengurangi biaya sakelar.Penyebaran Kartu Antarmuka Jaringan: Ideal untuk penyebaran yang menggunakan beberapa

Aplikasi Utama

• Panjang Lain yang Tersedia: 3m, 5m, 7m, 10m, 20m, 30m, 50m.7. Keunggulan KompetitifOptimasi Kepadatan & Biaya:
• kabel splitter serat ini menyediakan alternatif yang lebih ekonomis dan hemat ruang untuk menggunakan beberapa port sakelar dan kabel standar untuk menghubungkan dua server.
• Manajemen Kabel yang Disederhanakan: Mengurangi kekacauan kabel dengan mengganti dua kabel terpisah dengan satu solusi breakout terkelola, meningkatkan aliran udara dan organisasi.
• Kinerja Tervalidasi NVIDIA: Kompatibilitas dan kinerja terjamin saat digunakan dalam ekosistem sakelar dan adaptor NVIDIA, tidak seperti solusi breakout pihak ketiga.

Tidak berisi elektronik aktif, menawarkan keandalan yang lebih tinggi dan tidak ada konsumsi daya dibandingkan dengan splitter optik aktif.

• 8. Layanan & DukunganKami menyediakan dukungan end-to-end untuk solusi interkoneksi canggih seperti seri MFP7E20.
• Garansi: Garansi produsen NVIDIA penuh pada semua rakitan kabel.
• Ketersediaan: MFP7E20-N015 tersedia dalam inventaris kami yang luas untuk pengiriman segera untuk mendukung penyebaran yang cepat.Dukungan Desain Teknis: Teknisi kami membantu perencanaan penyebaran, termasuk memvalidasi sakelar dan
• kartu antarmuka jaringan kompatibilitas untuk konfigurasi breakout.
• Dukungan 24/7: Layanan pelanggan dan bantuan teknis sepanjang waktu untuk instalasi dan pemecahan masalah.

Jaringan logistik yang andal memastikan pengiriman kabel khusus tepat waktu di seluruh dunia.
Dua konektor cabang diberi label "1" dan "2". Untuk konsistensi, disarankan untuk mendokumentasikan server mana yang terhubung ke cabang berlabel mana. Pemetaan jalur optik diperbaiki di dalam kabel.Q1: Model sakelar dan adaptor apa yang kompatibel dengan MFP7E20-N015?A: Kabel ini dirancang untuk sakelar NVIDIA dengan port OSFP DR8 (400G/NDR) dan server yang dilengkapi dengan adaptor ConnectX-7 atau BlueField-3 menggunakan transceiver OSFP atau QSFP112 200G. Kompatibilitas dengan model sakelar dan

kartu nic
Dua konektor cabang diberi label "1" dan "2". Untuk konsistensi, disarankan untuk mendokumentasikan server mana yang terhubung ke cabang berlabel mana. Pemetaan jalur optik diperbaiki di dalam kabel.Q2: Bisakah saya mencapai kecepatan 400G di sisi server dengan kabel ini?A: Tidak. Ini adalah kabel breakout. Setiap cabang server memberikan maksimum 200Gb/s. Untuk mendapatkan 400G ke satu server, gunakan kabel MFP7E10 standar (non-splitter).

Kabel fanout
Dua konektor cabang diberi label "1" dan "2". Untuk konsistensi, disarankan untuk mendokumentasikan server mana yang terhubung ke cabang berlabel mana. Pemetaan jalur optik diperbaiki di dalam kabel.Q3: Apakah splitter menyebabkan degradasi sinyal atau latensi?

A:
Dua konektor cabang diberi label "1" dan "2". Untuk konsistensi, disarankan untuk mendokumentasikan server mana yang terhubung ke cabang berlabel mana. Pemetaan jalur optik diperbaiki di dalam kabel.Q4: Bagaimana cara mengidentifikasi cabang yang benar untuk setiap server?

A:
Dua konektor cabang diberi label "1" dan "2". Untuk konsistensi, disarankan untuk mendokumentasikan server mana yang terhubung ke cabang berlabel mana. Pemetaan jalur optik diperbaiki di dalam kabel.Q5: Bisakah saya menggunakan ini dengan port QSFP-DD?

• Kabel ini menggunakan konektor MPO-12/APC. Kabel ini kompatibel dengan port QSFP-DD hanya jika diisi dengan adaptor OSFP-ke-QSFP-DD yang sesuai atau transceiver yang menghadirkan antarmuka MPO-12/APC. Koneksi fisik langsung tidak memungkinkan.10. Tindakan Pencegahan & Penanganan
• Perencanaan Konfigurasi: Pastikan port sakelar dan adaptor server Anda mendukung mode breakout 400G-ke-2x200G. Konsultasikan dokumentasi OS sakelar dan firmware adaptor.
• Kompatibilitas Konektor: Semua transceiver yang terhubung harus berjenis MPO-12/APC (cangkang hijau). Jangan dicampur dengan antarmuka MPO-12/UPC (cangkang biru).
• Radius Tekuk & Peredam Regangan: Pertahankan radius tekuk minimum 30mm. Gunakan peredam regangan yang tepat, terutama pada titik terbagi dan boot konektor, untuk menghindari tekanan pada serat.
• Pembersihan: Bersihkan ketiga konektor MPO (satu trunk, dua cabang) dan port transceiver yang sesuai dengan pembersih optik bersertifikasi sebelum dipasangkan.
