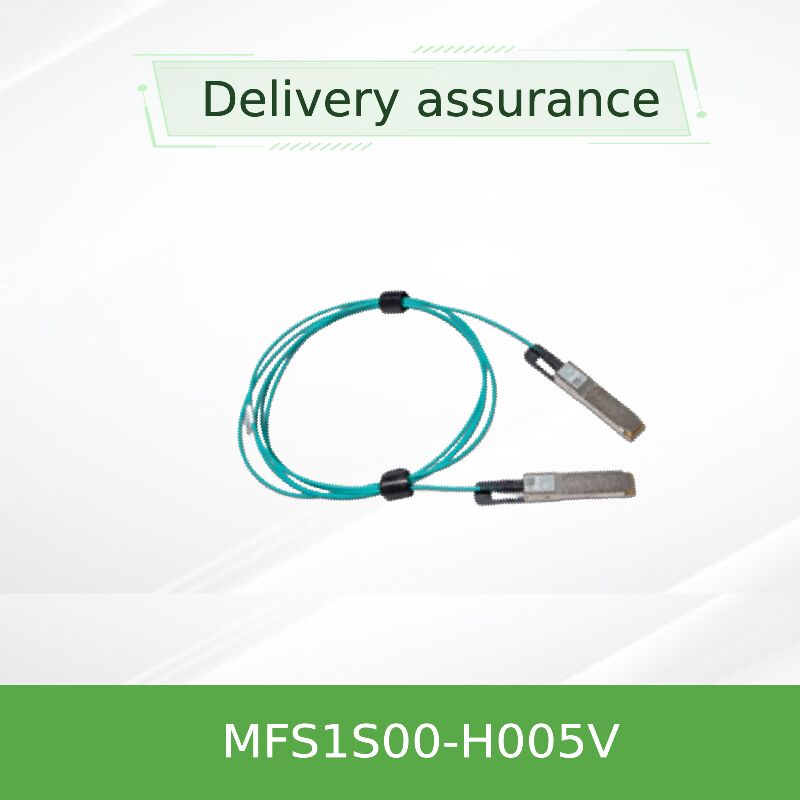

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s kabel optik aktif untuk InfiniBand HDR & 200GbE

Model Produk: MFS1S00-H005V | Kata Kunci Utama: kabel optik aktif, AOC, kabel QSFP56, InfiniBand 200Gb/s, kabel 200GbE

NVIDIA MFS1S00-H005V adalah Kabel Optik Aktif (AOC) 5 meter premium yang dirancang untuk interkoneksi pusat data berkinerja tinggi. Kabel ini mengintegrasikan antarmuka listrik QSFP56 di kedua ujungnya dengan transceiver optik berbasis VCSEL yang tertanam, menghilangkan kebutuhan akan optik yang dapat dicolokkan secara terpisah. Kabel ini dirancang untuk mendukung kecepatan data 200Gb/s menggunakan protokol InfiniBand HDR (High Data Rate) dan 200 Gigabit Ethernet. Solusi ini sangat berharga untuk menghubungkan sakelar seperti NVIDIA SN3700 dan SN4600, atau untuk menghubungkan server yang dilengkapi dengan kartu antarmuka jaringan (kartu NIC) modern pada jarak di mana kabel pasif tidak mencukupi.

AOC ini dibangun di atas dasar teknologi standar industri untuk memastikan interoperabilitas, keandalan, dan kinerja tinggi.

• Mesin Optik: Transceiver multimode berbasis VCSEL (Vertical Cavity Surface Emitting Laser).
• Antarmuka Listrik: Sepenuhnya sesuai dengan antarmuka QSFP56 MSA (SFF-8665) dan manajemen (SFF-8636).
• Pengkodean Data: Modulasi PAM4 untuk efisiensi spektral tinggi, mendukung kecepatan data hingga 53,125 Gbd per jalur.
• Manajemen & Diagnostik: Antarmuka I2C yang sesuai SFF-8636 komprehensif untuk DDM, kontrol, dan pemantauan status.
• Kepatuhan: Mematuhi spesifikasi InfiniBand Trade Association (IBTA) HDR, RoHS, dan memiliki sertifikasi keselamatan/EMC utama (CE, FCC, CB).

MFS1S00-H005V beroperasi sebagai sistem konversi elektro-optik yang terintegrasi penuh. Di sisi listrik, sistem host (sakelar atau kartu jaringan) mengirimkan empat jalur sinyal listrik berkecepatan tinggi ke konektor QSFP56 AOC. Di dalam modul kabel, sinyal-sinyal ini dikondisikan (di-retiming, disamakan) dan kemudian menggerakkan empat laser VCSEL, mengubahnya menjadi sinyal optik. Sinyal optik ini berjalan melalui empat serat multimode yang tertanam pada jarak 5 meter. Di ujung penerima, modul terintegrasi lainnya yang berisi fotodetektor mengubah sinyal optik kembali menjadi sinyal listrik, yang sekali lagi dikondisikan dan di-retiming sebelum disajikan ke host penerima. Desain aktif all-in-one ini menangani tantangan integritas sinyal secara internal, menjadikannya solusi "plug-and-play" AOC yang kuat dan sederhana dibandingkan dengan rakitan kabel pasif yang sepenuhnya bergantung pada transceiver host.

• Gugus Komputasi Berkinerja Tinggi (HPC): Interkoneksi latensi rendah untuk fabrik InfiniBand HDR yang menghubungkan node komputasi dan penyimpanan.
• Infrastruktur AI/ML: Tautan bandwidth tinggi antara server GPU dan sakelar leaf/spine dalam gugus pelatihan pembelajaran mesin.
• Interkoneksi Sakelar Pusat Data: Menghubungkan NVIDIA SN3700, SN4600, atau sakelar kompatibel lainnya pada 200GbE.
• Konektivitas Server-ke-Sakelar: Ideal untuk menghubungkan server dengan kartu antarmuka jaringan berkecepatan tinggi (seperti ConnectX-6 atau ConnectX-7 dalam mode 200G) ke sakelar top-of-rack.
• Penyebaran Jangkauan yang Diperluas: Mengganti DAC tembaga pasif dalam skenario yang membutuhkan jarak lebih dari 3-4 meter dengan integritas sinyal yang unggul.

Panjang Lain yang Tersedia: 3m (H003V), 10m (H010V), 15m (H015V), 20m (H020V), 30m (H030V), 50m (H050V), 100m (H100V).

• Jangkauan Unggul vs. DAC Pasif: kabel optik aktif ini secara andal mencapai jarak 5 meter dan lebih jauh dengan integritas sinyal yang sangat baik, di mana Kabel Lampiran Langsung (DAC) tembaga pasif sering menghadapi batasan kinerja yang signifikan.
• Solusi Terintegrasi untuk Kesederhanaan: Menggabungkan transceiver dan kabel menjadi satu unit, mengurangi titik kegagalan, menyederhanakan pengadaan, dan menghilangkan masalah kompatibilitas antara optik dan kabel serat terpisah.
• Efisiensi Daya dan Termal: Pada sekitar 5W per ujung, ia menawarkan solusi hemat daya untuk tautan berkecepatan tinggi, membantu mengelola anggaran daya pusat data.
• Diagnostik yang Kuat: Kemampuan DDM yang komprehensif menyediakan alat pemantauan dan pemecahan masalah proaktif yang tidak tersedia dengan kabel pasif dasar, meningkatkan keandalan jaringan dan mempermudah pemeliharaan untuk infrastruktur yang menggunakan kartu jaringan tertentu.

Kami menyediakan spektrum layanan lengkap untuk mendukung penyebaran interkoneksi berkecepatan tinggi Anda.

• Garansi: Didukung oleh garansi produk standar NVIDIA untuk jaminan kualitas.
• Inventaris & Pengiriman: MFS1S00-H005V tersedia dari inventaris multi-juta dolar kami yang substansial untuk pemenuhan dan pengiriman pesanan yang cepat.
• Konsultasi Teknis: Tim ahli kami memberikan panduan tentang kompatibilitas sistem, praktik terbaik penyebaran, dan integrasi dengan sakelar dan kartu NIC tertentu.
• Dukungan Purna Jual: Layanan pelanggan dan dukungan teknis 24/7 untuk membantu dengan pertanyaan instalasi atau operasional apa pun.
• Logistik Global: Kami memastikan pengiriman yang akurat dan tepat waktu kepada pelanggan di seluruh dunia, memanfaatkan keahlian logistik selama lebih dari satu dekade.

Q1: Apa perbedaan antara AOC ini dan DAC pasif atau kabel serat dengan transceiver terpisah?
A: AOC seperti MFS1S00-H005V memiliki transceiver optik yang dibangun secara permanen ke ujung kabel, menciptakan unit tunggal, plug-and-play. DAC pasif murni tembaga dengan jangkauan terbatas. Kabel serat dengan transceiver terpisah mengharuskan Anda membeli dan mengelola tiga komponen terpisah (dua transceiver + satu kabel). AOC menyederhanakan penyebaran dan menjamin kinerja.

Q2: Apakah kabel ini kompatibel dengan port 100 Gigabit Ethernet (100GbE)?
A: Ini terutama dirancang untuk 200Gb/s. Namun, menggunakan fitur Rate Select melalui antarmuka manajemen, ia dapat dikonfigurasi untuk pengoperasian kecepatan lebih rendah yang kompatibel dengan beberapa sistem 100GbE (menggunakan pengkodean NRZ). Kompatibilitas harus diverifikasi dengan sakelar atau kartu antarmuka jaringan tertentu.

Q3: Informasi diagnostik seperti apa yang dapat saya baca dari kabel ini?
A: Melalui antarmuka I2C (SFF-8636), Anda dapat memantau parameter real-time termasuk: suhu, tegangan suplai, arus bias TX, daya output TX, dan daya input RX untuk keempat jalur. Ambang batas alarm dan peringatan juga diterapkan.

Q4: Berapakah radius tekukan minimum untuk kabel?
A: Radius tekukan minimum di mana saja di sepanjang kabel adalah 30 mm (kira-kira 1,2 inci). Membungkuk lebih ketat dapat merusak serat internal dan menurunkan kinerja.

Q5: Apakah "V" dalam nomor bagian (H005V) menandakan sesuatu yang spesifik?
A: "V" dalam nomor bagian biasanya menunjukkan dukungan VPI (Virtual Protocol Interconnect), yang berarti kabel tersebut mampu mendukung protokol InfiniBand dan Ethernet, yang sejalan dengan kemampuan 200Gb/s HDR dan 200GbE-nya.

• Perlindungan ESD: Meskipun rakitan kabel kuat, selalu ikuti tindakan pencegahan ESD standar (tali pergelangan tangan, stasiun kerja yang diarde) saat menangani dan memasang kabel ke dalam sakelar atau kartu nic kandang.
• Pemasangan Panas: Kabel dirancang untuk dapat dicolokkan saat panas. Namun, selalu konsultasikan dokumentasi sistem Anda untuk pedoman pemasangan panas tertentu untuk menghindari masalah yang tidak terduga.
• Penanganan Fisik: Hindari tekukan tajam, tekukan, penghancuran, atau gaya tarik yang berlebihan pada kabel. Jangan jepit kabel di dekat konektor. Gunakan tab tarik untuk penyisipan/pelepasan, bukan kabel itu sendiri.
• Batas Lingkungan: Beroperasi dalam rentang suhu (0°C hingga 70°C) dan kelembapan (5% hingga 85% non-kondensasi) yang ditentukan. Jangan biarkan terkena cairan.
• Pembersihan: Jaga agar konektor listrik QSFP56 tetap bersih dan bebas dari kotoran. Gunakan udara terkompresi jika perlu. Jangan gunakan cairan atau bahan abrasif pada konektor.
