Kabel Optik Aktif Mellanox MFS1S00-H010V 10m QSFP56 | InfiniBand HDR & Ethernet 200Gb/s, AOC Hot-Pluggable dengan DDM

Model Produk: MFS1S00-H010V | Kata Kunci Inti: kabel optik aktif, 200Gb/s AOC, kabel QSFP56, InfiniBand HDR, interkoneksi optik 10m

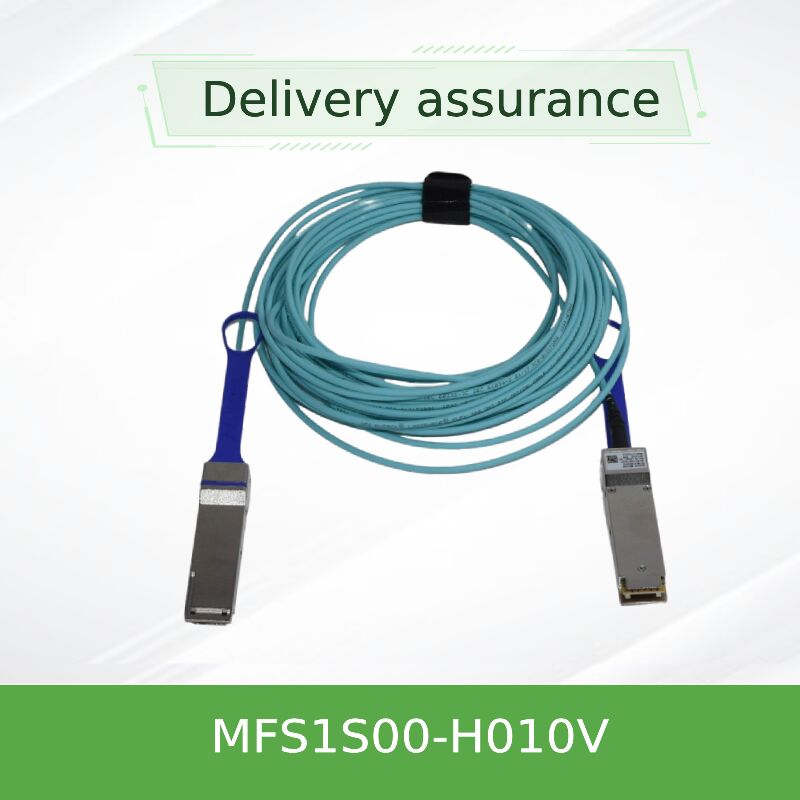

NVIDIA MFS1S00-H010V adalah kabel Kabel Optik Aktif (AOC) 10 meter yang dirancang untuk aplikasi bandwidth tinggi yang menuntut. Kabel ini dilengkapi konektor QSFP56 di kedua ujungnya dengan mesin optik berbasis VCSEL yang tertanam, menyediakan tautan 200Gb/s lengkap untuk protokol InfiniBand HDR dan 200 Gigabit Ethernet. Interkoneksi optik 10m ini dirancang untuk menjembatani koneksi antara sakelar, atau antara sakelar dan server yang dilengkapi dengan kartu antarmuka jaringan yang kompatibel, dalam skenario di mana jarak dan integritas sinyal sangat penting.

Kinerja kabel berakar pada beberapa teknologi canggih:

• Transmisi Optik: Menggunakan empat pemancar VCSEL (Vertical Cavity Surface Emitting Laser) dan fotodetektor yang sesuai yang beroperasi melalui serat multimode OM4.
• Pensinyalan Kecepatan Tinggi: Menggunakan pengkodean PAM4 (4-level Pulse Amplitude Modulation) pada 53,125 GBaud per jalur untuk mencapai bandwidth agregat 200Gb/s.
• Pemrosesan Sinyal Terintegrasi: Rangkaian retiming dan pemulihan data jam (CDR) di papan pada jalur transmisi dan penerimaan membersihkan dan meregenerasi sinyal berkecepatan tinggi.
• Manajemen Standar: Kepatuhan penuh dengan spesifikasi manajemen SFF-8636 melalui antarmuka I2C untuk kontrol, status, dan diagnostik ekstensif.
• Kerangka Kepatuhan: Dirancang sesuai dengan spesifikasi InfiniBand Trade Association (IBTA) HDR dan membawa sertifikasi global utama (CE, FCC, RoHS).

Kabel berfungsi sebagai tautan optik dua arah yang berdiri sendiri. Aliran data listrik dari kartu jaringan host atau sakelar masuk ke modul QSFP56. Di dalamnya, sinyal listrik dikondisikan (disamakan, di-retiming) dan digunakan untuk menggerakkan empat laser VCSEL berkecepatan tinggi, mengubah data menjadi pulsa optik. Pulsa ini berjalan melalui empat serat multimode internal di seluruh rentang 10 meter. Di ujung yang jauh, fotodioda terintegrasi mengubah cahaya kembali menjadi sinyal listrik. Sinyal ini kemudian diperkuat, di-retiming, dan disamakan oleh rangkaian penerima sebelum dikeluarkan ke perangkat yang terhubung. Proses regenerasi aktif ini adalah kunci untuk menjaga integritas sinyal pada jarak yang diperpanjang, manfaat inti dari arsitektur 200Gb/s AOC.

• Tautan Antar-Sakelar (ISL): Menghubungkan sakelar daun dan tulang punggung (misalnya, seri NVIDIA SN3000/SN4000) pada 200GbE di dalam dan di seluruh rak.
• Konektivitas HPC & AI Fabric: Menjalin tautan dalam fabrik InfiniBand HDR untuk komputasi berkinerja tinggi dan kluster kecerdasan buatan.
• Koneksi Server yang Diperluas: Menghubungkan server dengan kartu NIC berkemampuan 200G (misalnya, ConnectX-6/7) ke sakelar top-of-rack yang terletak beberapa meter jauhnya.
• Ekspansi Pusat Data: Ideal untuk koneksi yang melebihi jangkauan praktis kabel tembaga pasif (biasanya >3-5m) tetapi tidak memerlukan optik jarak jauh.
• Agregasi Kepadatan Tinggi: Menerapkan dalam skenario di mana manajemen kabel dan aliran udara menjadi perhatian, karena AOC umumnya lebih fleksibel dan memiliki radius tekuk yang lebih kecil daripada alternatif tembaga pasif yang besar.

Ketersediaan Seri: Juga ditawarkan dalam panjang 3m, 5m, 15m, 20m, 30m, 50m, dan 100m.

• Jangkauan & Integritas dalam Satu Paket: Memecahkan tantangan konektivitas 10 meter yang umum di mana DAC pasif gagal dan transceiver terpisah dengan serat menambah kompleksitas dan potensi titik kegagalan.
• Kinerja & Kompatibilitas yang Dapat Diprediksi: Sebagai solusi terintegrasi penuh dari NVIDIA, ini menjamin kinerja ujung-ke-ujung saat digunakan dengan sakelar NVIDIA dan kartu jaringan yang kompatibel, menghilangkan tebakan.
• Kecerdasan Operasional: DDM bawaan memungkinkan operator jaringan untuk memantau kesehatan tautan secara proaktif (suhu, tingkat daya), memfasilitasi pemeliharaan preventif dan pemecahan masalah yang cepat—fitur yang tidak ada pada kabel pasif.
• Optimalisasi Total Biaya: Meskipun biaya unit awal mungkin lebih tinggi daripada tembaga pasif, sering kali menghasilkan total biaya kepemilikan yang lebih rendah dengan mengurangi waktu pemasangan, menghilangkan pengadaan transceiver, dan meminimalkan kegagalan tautan.

Pembelian dari kami memastikan dukungan siklus hidup penuh untuk komponen interkoneksi penting ini.

• Garansi Produk: Tercakup oleh garansi pabrikan NVIDIA standar untuk jaminan kualitas.
• Status Inventaris: MFS1S00-H010V adalah bagian dari stok kami yang dikurasi, didukung oleh komitmen inventaris multi-juta dolar untuk ketersediaan yang andal.
• Layanan Penerapan Teknis: Tim kami menyediakan dukungan integrasi, membantu memverifikasi kompatibilitas dengan model sakelar dan kartu NIC server Anda.
• Dukungan Berkelanjutan: Akses ke layanan pelanggan 24/7 dan bantuan teknis untuk pertanyaan operasional apa pun.
• Jaminan Pengiriman Global: Kami mengelola logistik untuk memastikan pengiriman yang cepat dan akurat ke lokasi Anda di mana saja di dunia.

Q1: Bisakah saya menggunakan kabel ini untuk menghubungkan port 200G ke port 100G?
A: Kabel itu sendiri beroperasi pada 200Gb/s. Konektivitas ke port 100G akan mengharuskan perangkat host (sakelar atau kartu nic) untuk mendukung fitur breakout port atau negosiasi kecepatan (seperti Rate Select) untuk menurunkan tautan. Ini bukan fungsi kabel saja dan harus dikonfigurasi pada peralatan yang terhubung.

Q2: Bagaimana data diagnostik membantu dalam praktiknya?
A: Data DDM memungkinkan Anda untuk memantau daya optik terima waktu nyata. Penurunan yang stabil dapat mengindikasikan konektor yang kotor atau komponen yang gagal sebelum tautan terputus. Pemantauan suhu membantu memastikan kabel tidak terlalu panas karena aliran udara terhalang. Ini sangat penting untuk menjaga waktu aktif di jaringan yang dibangun dengan kabel optik aktif dan sumber daya komputasi yang mahal.

Q3: Apakah polaritas kabel dapat dikonfigurasi atau diperbaiki?
A: Polaritas dan pemetaan jalur diperbaiki dalam rakitan AOC, mengikuti standar untuk koneksi QSFP56 ke QSFP56 langsung. Ini dirancang untuk tautan peralatan-ke-peralatan langsung.

Q4: Apa yang terjadi jika saya menekuk kabel terlalu kencang?
A: Melebihi radius tekuk minimum 30mm dapat menyebabkan tekukan mikro pada serat internal, yang menyebabkan peningkatan atenuasi (kehilangan sinyal). Pembengkokan yang parah dapat menyebabkan kerusakan permanen dan kegagalan tautan total. Selalu gunakan panduan perutean kabel yang tepat.

Q5: Apakah akhiran 'V' memiliki implikasi fungsional?
A: Ya, 'V' menunjukkan kemampuan VPI (Virtual Protocol Interconnect), yang mengonfirmasi bahwa kabel QSFP56 ini diaktifkan firmware untuk beroperasi dalam mode InfiniBand HDR dan 200 Gigabit Ethernet, memberikan fleksibilitas protokol untuk infrastruktur Anda.

• Pemeriksaan Pra-Pemasangan: Verifikasi bahwa kedua perangkat yang terhubung (sakelar, kartu jaringan) mendukung faktor bentuk QSFP56, kecepatan 200Gb/s, dan memiliki anggaran daya yang cukup untuk AOC.
• Keamanan ESD: Selalu gunakan tali pergelangan tangan anti-statis saat menangani dan memasang kabel ke dalam kandang peralatan yang aktif.
• Teknik Penyisipan/Penghapusan: Masukkan konektor secara persegi ke dalam kandang hingga Anda merasakan klik. Gunakan tab tarik yang terpasang untuk ekstraksi; jangan pernah menarik jaket kabel.
• Pertimbangan Lingkungan: Pastikan lingkungan pengoperasian tetap berada dalam rentang suhu dan kelembapan yang ditentukan. Hindari menempatkan kabel di dekat sumber panas atau di bawah sinar matahari langsung.
• Praktik Terbaik Perutean Kabel: Rencanakan jalur 10 meter untuk menghindari tepi tajam, titik jepit, dan area lalu lintas kaki yang tinggi. Gunakan pengikat Velcro untuk pengencangan yang aman dan tidak merusak.
