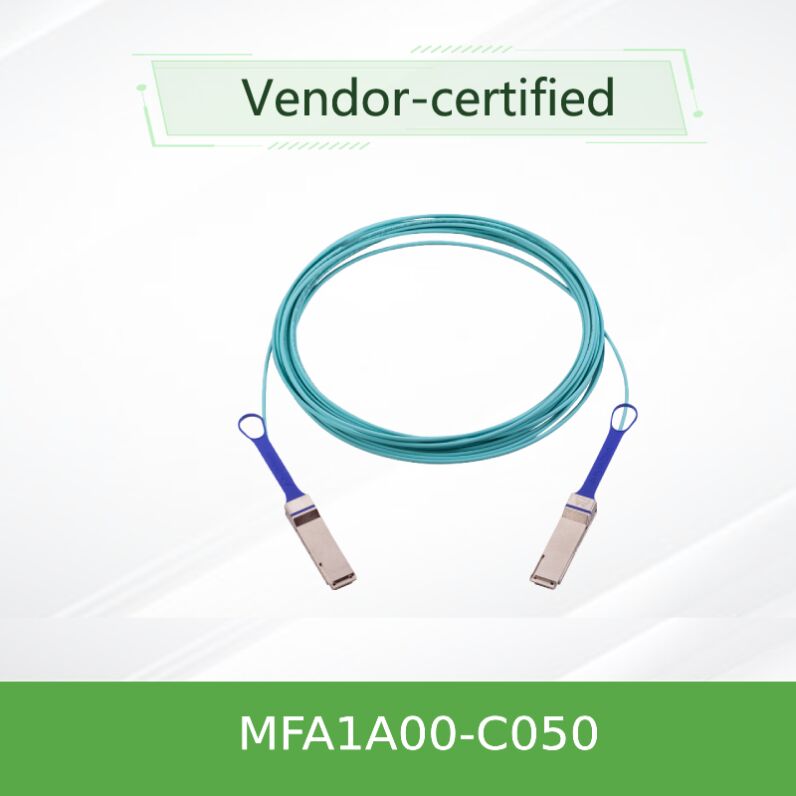

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 AOC Kabel Optik Aktif100GbE Kartu Jaringan
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFA1A00-C050 |
| Dokumen: | MFA1A00-xxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | Baru dan Asli | Waktu Pimpin: | Menurut stok |
| Teknologi: | Ethernet | Panjang: | 5m |
| Tegangan Pasokan: | -0.3-3.6 | Tegangan input data: | -0.3-4.465 |
| Menyoroti: | Kabel Mellanox 100Gb/s QSFP28 AOC,Kabel jaringan optik aktif 100GbE,Kabel optik Mellanox MFA1A00-C050 |
||
Deskripsi Produk
NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 Kabel Optik Aktif (AOC)
Model produk:MFA1A00-C050Antarmuka:QSFP28Rate data:Hingga 100Gb/s.Panjang kabel:50 meter
Keuntungan Utama
- Konektivitas Berkinerja Tinggi:Memberikan throughput data 100Gb/s yang dapat diandalkan untuk aplikasi Ethernet dan InfiniBand EDR yang menuntut, menjadikannyakartu jaringandan solusi kabel untuk infrastruktur modern.
- Jangkauan diperpanjang dengan daya rendah:Mencapai hingga 100m melalui serat multi-mode dengan disipasi daya khas hanya 2,2W per ujung, mengungguli alternatif tembaga pasif baik dalam jarak dan efisiensi energi.
- Desain Hot-Pluggable & Robust:Fitur konektor QSFP28 yang sesuai dengan SFF-8665 untuk pemasangan dan pemeliharaan yang mudah, didukung oleh pengujian produksi yang ketat untuk keandalan out-of-the-box.
- Diagnostik Lanjutan & Kemampuan Pemrograman:Dilengkapi dengan Digital Diagnostic Monitoring (DDM) yang komprehensif dan parameter Tx / Rx yang dapat diprogram untuk kinerja tautan yang optimal dan pemecahan masalah yang disederhanakan.
1. Ringkasan Produk
NVIDIA® Mellanox MFA1A00-C050 adalah kecepatan tinggiKabel optik aktif (AOC)dirancang untuk lingkungan 100 Gigabit Ethernet (100GbE) dan InfiniBand EDR. Solusi ini mengintegrasikan transceiver optik berbasis VCSEL dalam rangkaian kabel yang kuat,menghilangkan kebutuhan untuk modul optik terpisah dan kabel tambalan.MFA1A00-C050Model ini secara khusus memberikan jangkauan 50 meter, ideal untuk jarak menengah dalam rak dan melintasi lorong di pusat data.kartu jaringandan kabel interkoneksi, ini dirancang untuk menggantikan besar, jangkauan terbatas kabel DAC, menawarkan integritas sinyal yang superior, fleksibilitas, dan kepadatan.mq9700di segmen dan konfigurasi pasar tertentu.
2. Karakteristik Utama
- Rate data:Mendukung bandwidth agregat hingga 100 Gb/s (4x 25,78 jalur Gb/s).
- Faktor Bentuk:Standar QSFP28 (Quad Small Form-factor Pluggable 28) di kedua ujungnya.
- Jangkauan:Jarak transmisi efektif hingga 50 meter melalui serat multi-mode OM3/OM4 (MMF).
- Efisiensi Daya:Penyebaran daya khas 2,2W per ujung (dengan retiming diaktifkan).
- Hot-Pluggable:Sesuai sepenuhnya dengan spesifikasi hot-pluggability untuk sistem hidup dimasukkan/dihapus.
- Diagnosis digital:DDM komprehensif yang sesuai dengan SFF-8636 untuk pemantauan suhu, tegangan, daya optik, dan arus bias secara real-time.
- Kekuatan fisik:Jaket kabel tahan lama LSZH (Low Smoke Zero Halogen), radius tikungan minimal 30mm.
3. Teknologi & Standar Inti
AOC ini memanfaatkan teknologi canggihVCSEL (Vertical Cavity Surface Emitting Laser)teknologi untuk transmisi optik berkecepatan tinggi dan dapat diandalkan.
- Antarmuka listrik:Sesuai dengan SFF-8665 untuk QSFP28.
- Antarmuka Manajemen:SFF-8636 untuk diagnostik dan kontrol digital berbasis I2C.
- Dukungan Protokol:100GBASE-SR4 Ethernet (IEEE 802.3bm) dan InfiniBand EDR.
- Integritas sinyal:Menggabungkan retiming yang dapat dipilih per jalur, pemerataan input pemancar yang dapat diprogram, dan pra-penekanan output penerima untuk kinerja optimal di berbagai kondisi.
4Cara Kerjanya
Pada sisi listrik, konektor QSFP28 menerima empat jalur listrik berkecepatan tinggi dari hostkartu jaringanChip driver terintegrasi dan array VCSEL di dalam casing konektor mengubah sinyal listrik ini menjadi sinyal optik.Sinyal ini kemudian ditransmisikan melalui empat serat multi-mode paralel yang terkapas di dalam kabelDi ujung penerima, satu set fotodetektor terintegrasi lainnya mengubah sinyal optik kembali menjadi sinyal listrik untuk perangkat yang terhubung.Desain all-in-one ini menyederhanakan link dengan menangani konversi sinyal secara internal, menyediakan koneksi plug-and-play berkecepatan tinggi yang transparan ke sistem host, mirip denganKartu NICextender.
5. Skenario Aplikasi
- Interkoneksi Pusat Data:Top-of-Rack (ToR) ke koneksi switch daun/spine, jaringan intra-cluster.
- High-Performance Computing (HPC):Kain EDR InfiniBand untuk superkomputer dan kelompok penelitian.
- Enterprise Network Core:Interkoneksi agregasi dan switch inti yang membutuhkan throughput 100GbE.
- Infrastruktur awan:Hubungan bandwidth tinggi di dalam dan antara rak server cloud.
- Jaringan area penyimpanan (SAN):Menghubungkan array penyimpanan ke jaringan berkecepatan tinggi.
6Spesifikasi Teknis & Panduan Pemilihan
| Parameter | Spesifikasi | Unit / Catatan |
|---|---|---|
| Model Produk | MFA1A00-C050 | Nomor pesanan utama |
| Standar yang Didukung | 100GBASE-SR4 Ethernet, InfiniBand EDR | Protokol |
| Kecepatan data (Max) | 100 | Gb/s |
| Panjang Kabel | 50 | Meter |
| Jenis konektor | QSFP28 (SFF-8665) | Kedua ujungnya |
| Jenis Serat | OM3/OM4 Multi-Mode (MMF) | Jaket warna air |
| Max Power Dissipation (Typ.) | 2.2 (per ujung, retiming on) | Watt |
| Tegangan Pasokan | 3.3 | Volts |
| Suhu ruang operasi | 0 sampai +70 | °C |
| Pemantauan Diagnostik Digital | Ya (SFF-8636) | Antarmuka I2C |
| Pemasok panas | Ya, aku tahu. | - |
| Kepatuhan RoHS | Ya, aku tahu. | - |
Referensi Pemilihan Cepat (Daftar Parsial):
| Nomor Model | Aplikasi | Panjang |
|---|---|---|
| MFA1A00-C003 | 100GbE Ethernet | 3m |
| MFA1A00-C010 | 100GbE Ethernet | 10m |
| MFA1A00-C050 | 100GbE Ethernet | 50m |
| MFA1A00-C100 | 100GbE Ethernet | 100m |
| MFA1A00-E030 | InfiniBand EDR | 30m |
7Keuntungan Kompetitif
- Superior Reach vs DAC:Memberikan 50m link yang dapat diandalkan, jauh melebihi batas jarak praktis kabel Direct Attach Copper (DAC), tanpa degradasi sinyal.
- Kesederhanaan Terintegrasi:Menghilangkan kompleksitas dan titik kegagalan yang terkait dengan transceiver terpisah dan kabel fiber patch, mengurangi total biaya kepemilikan.
- Diagnosis yang ditingkatkan:Menawarkan pemantauan kesehatan sistem yang lebih komprehensif dibandingkan dengan kabel pasif, membantu dalam pemeliharaan proaktif dan isolasi kesalahan yang cepatkartu jaringanlingkungan.
- Ringan & Fleksibel:Sangat ringan dan lebih mudah dikelola daripada solusi tembaga yang setara, meningkatkan aliran udara dan memudahkan manajemen kabel di rak padat.
- Investasi Masa Depan:Kompatibilitas dengan kedua protokol 100G utama (Ethernet dan InfiniBand) melindungi investasi infrastruktur Anda.mq9700keluarga serial.
8. Dukungan & Layanan
Kami berdiri di belakang produk kami dan kemitraan kami dengan pemimpin industri seperti NVIDIA Mellanox.MFA1A00-C050atau yang terkaitKartu NICDari kami, Anda menerima:
- Jaminan:Penutup garansi produsen penuh yang disediakan oleh NVIDIA.
- Ketersediaan:PeraturanMFA1A00-C050dan varian lainnya biasanya tersedia dari stok untuk pengiriman cepat.
- Dukungan Teknis:Akses ke tim teknis internal kami untuk konsultasi pra-penjualan dan dukungan integrasi pasca penjualan.
- Global Logistics:Dukungan pengiriman dan clearance bea cukai yang andal untuk pesanan internasional.
9Pertanyaan yang Sering Diajukan
T1: Apakah MFA1A00-C050 kompatibel dengan port switch 100GbE QSFP28 saya yang ada?
A:Ya. Ini dirancang untuk sepenuhnya sesuai dengan standar SFF-8665 QSFP28 dan interoperabel dengan sebagian besar switch vendor yang mendukung optik 100GBASE-SR4.Selalu konsultasikan matriks kompatibilitas switch Anda untuk verifikasi.
T2: Apa perbedaan antara AOC dan DAC?
A:Kabel Direct Attach Copper (DAC) adalah kabel listrik pasif, terbatas pada jarak yang sangat pendek (biasanya <5m).MFA1A00-C050menggunakan serat optik dan transceiver terintegrasi, memungkinkan jangkauan yang lebih panjang (hingga 100m), berat yang lebih rendah, dan kekebalan EMI yang lebih baik.
T3: Apakah kabel ini membutuhkan driver perangkat lunak khusus?
A:Tidak. AOC muncul pada sistem host sebagai transceiver optik QSFP28 standar.Fitur manajemen seperti DDM dapat diakses melalui antarmuka I2C standar padakartu jaringanatau beralih.
P4: Dapatkah saya menggunakannya untuk jaringan EDR InfiniBand?
A:Model seri "C" (misalnya, MFA1A00-C050) dioptimalkan dan diuji untuk 100GbE. Untuk aplikasi EDR InfiniBand khusus, silakan lihat model seri "E" (misalnya, MFA1A00-E050).Banyak yang kompatibel listrik; lihat dokumentasi teknis untuk rincian.
10.Pengamanan Penting
- Radius lentur:Jangan membengkokkan kabel di bawah radius lentur minimal 30 mm selama pemasangan atau operasi untuk mencegah kerusakan serat internal.
- Perlindungan ESD:Berurusan dengan konektor QSFP28 dengan hati-hati, menggunakan tali pergelangan tangan dan peralatan ESD yang tepat untuk mencegah kerusakan listrik.
- Kondisi Lingkungan:Mengoperasikan dan menyimpan dalam suhu yang ditentukan (0 °C sampai 70 °C operasi, penyimpanan -40 °C sampai 85 °C) dan kisaran kelembaban (5% sampai 85% non-kondensasi).
- Kompatibilitas:Memverifikasi kompatibilitas dengan perangkat host tertentu Anda (switch,kartu jaringanTidak semua perangkat mengaktifkan semua fitur canggih seperti retiming.
- Keamanan Laser:Produk ini diklasifikasikan sebagai produk Laser Kelas 1 menurut IEC 60825-1.
- EMC/Regulatory:Memenuhi FCC Kelas A, CE, RoHS, dan peraturan lain yang relevan untuk lingkungan komersial.
