Sakelar Cerdas InfiniBand NVIDIA Quantum-2 MQM9790-NS2F 64-Port 400Gb/s – Throughput 51.2Tb/s dengan Akselerasi Dalam Jaringan SHARPv3 untuk Pusat Data AI dan HPC

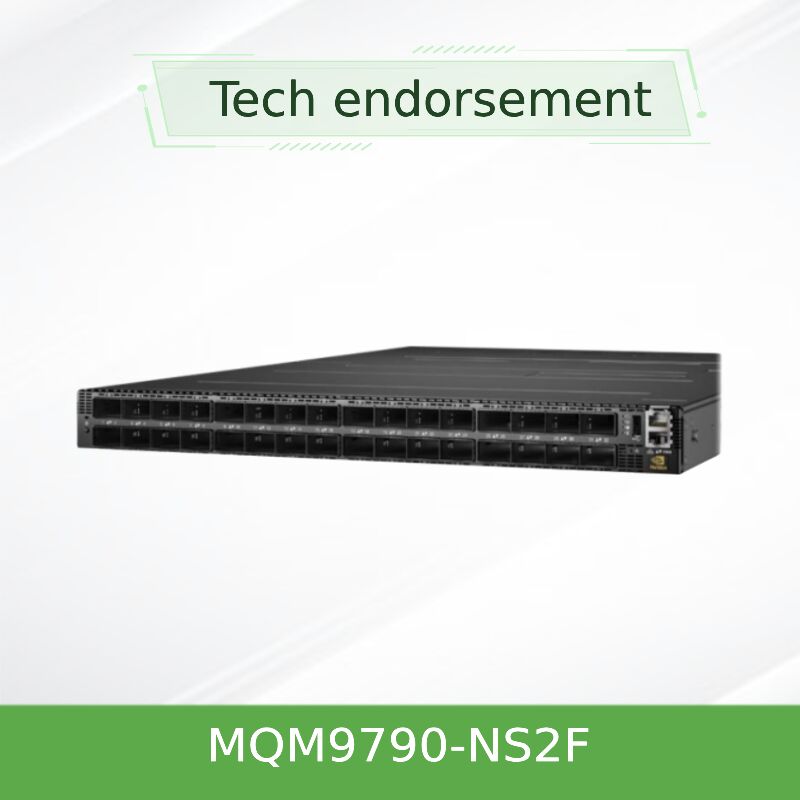

NVIDIA Quantum-2 MQM9790-NS2F 400Gb/s InfiniBand Smart Switch

Jumlah port 400Gb/s NDR InfiniBand yang belum pernah ada sebelumnya, yaitu 64 port dalam faktor bentuk 1U—menghasilkan throughput agregat 51,2Tb/s dan 66,5 miliar paket per detik dengan akselerasi dalam jaringan SHARPv3 untuk lingkungan AI dan HPC skala ekstrem.

• 64 port InfiniBand 400Gb/s non-blocking (konektor OSFP 32 buah dengan radix densitas ganda)
• Kapasitas switching agregat: 51,2 Tb/s (dua arah) | Pemrosesan paket: 66,5 BPPS
• Teknologi SHARP generasi ketiga (SHARPv3) untuk akselerasi AI 32x lebih tinggi
• SKU tanpa manajemen (MQM9790-NS2F) dengan manajer subnet onboard yang mendukung hingga 2000 node
• Aliran udara P2C, catu daya redundan 1+1, kedalaman standar 1U, kompatibel mundur dengan HDR/EDR

Karakteristik

• Performa 400Gb/s NDR: 64 port pada 400Gb/s per port dengan bandwidth dua arah penuh dan latensi ultra-rendah.
• Mode Densitas Ganda 200G: Teknologi pemisahan port menghasilkan 128 port 200Gb/s—ideal untuk penerapan ToR yang padat.
• Komputasi dalam Jaringan SHARPv3: Agregasi/reduksi data berbasis perangkat keras selama komunikasi kolektif.
• Dukungan Topologi Tingkat Lanjut: Fat Tree, SlimFly, DragonFly+, Torus multidimensi, dan perutean adaptif.
• Dioptimalkan untuk Energi & Ruang: Bersertifikat 80 PLUS Gold, kipas yang dapat diganti saat panas, sasis 1U dengan opsi pendinginan depan-ke-belakang atau belakang-ke-depan.

Teknologi & Standar

Berdasarkan arsitektur NVIDIA Quantum-2 InfiniBand, MQM9790-NS2F mengintegrasikan SHARPv3 untuk reduksi dalam jaringan, RDMA (Remote Direct Memory Access), perutean adaptif, pemetaan jalur virtual (VL) yang ditingkatkan, dan kontrol kongesti. Mendukung NDR 400Gb/s dan kompatibel mundur dengan HDR100, HDR, EDR, dan FDR. Switch menjalankan MLNX-OS (versi tanpa manajemen bergantung pada UFM eksternal atau OpenSM untuk manajemen fabric tingkat lanjut).

Prinsip Kerja: Komputasi dalam Jaringan dengan SHARPv3

Berbeda dengan switch konvensional yang hanya meneruskan paket, MQM9790-NS2F melakukan komputasi pada data saat melintasi fabric. Menggunakan silikon khusus, ia mengagregasi dan mengurangi data untuk operasi kolektif (misalnya, all-reduce, barrier) pada kecepatan kabel, secara drastis mengurangi lalu lintas antar titik akhir. Hal ini memungkinkan skalabilitas linier untuk kluster pelatihan AI dan simulasi HPC. Prosesor x86 Coffee Lake i3 yang tertanam mengelola inisialisasi fabric dan penemuan topologi, sementara akselerasi data terjadi di perangkat keras khusus.

Aplikasi & Penerapan

• Pelatihan AI Skala Eks: Model bahasa besar dan deep learning yang membutuhkan bandwidth all-reduce masif.
• Komputasi Kinerja Tinggi (HPC): Pemodelan iklim, dinamika molekuler, dan dinamika fluida komputasi.
• Top-of-Rack (ToR) Densitas Ganda: Konfigurasi 128 port 200G untuk konektivitas server yang padat.
• Pusat Data Cloud & Perusahaan: Penyimpanan throughput tinggi (NVMe-oF), akselerasi basis data.
• Laboratorium Riset & Pemerintah: Fabric latensi ultra-rendah untuk penemuan ilmiah.

Spesifikasi Teknis & Opsi Pemesanan

Catatan: Semua model menyertakan CPU x86 Coffee Lake i3, 8GB DDR4, M.2 SSD 16GB, 1x USB 3.0, 1x I²C USB, 1x RJ45 (UART). Berat: ~14,5kg. Kabel: OSFP pasif/tembaga/optik aktif.

Keunggulan & Pembeda

• vs. Generasi Sebelumnya (QM8700): 2,5x lebih banyak port (64 vs. 40), bandwidth agregat 3,2x (51,2Tb/s vs. 16Tb/s), dan SHARPv3 yang memberikan akselerasi AI 32x lebih tinggi.
• vs. Switch 400G Kompetitif: SHARPv3 terintegrasi mengurangi waktu penyelesaian pekerjaan; mode 200G densitas ganda menurunkan tingkatan jaringan dan menghemat biaya.
• Solusi ToR Terpadat: 128 port 200G dalam 1U—ideal untuk rak dengan kepadatan tinggi.
• Proporsional Energi: Daya diskalakan dengan pemanfaatan port; bersertifikat ENERGY STAR.

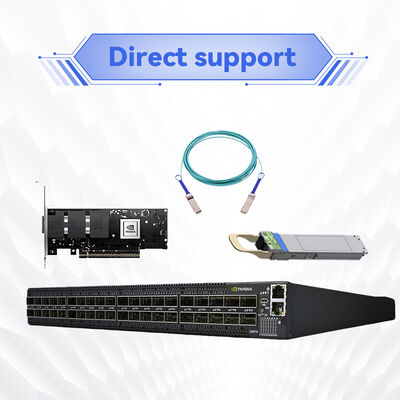

• Kompatibilitas Mundur Mulus: Bekerja dengan kartu jaringan ConnectX-6/5/4 dan kabel yang ada.

Layanan & Dukungan

Kami menawarkan dukungan siklus hidup penuh: konsultasi teknis 24/7, penanganan RMA, dan bantuan di lokasi. Tim kami menyediakan desain topologi, validasi kompatibilitas firmware, dan integrasi dengan fabric InfiniBand yang ada. Semua unit memiliki garansi 1 tahun (dapat diperpanjang). Pesanan dikirim dalam waktu 24-48 jam dari inventaris kami yang lebih dari 10 juta. Bundel kabel dan kartu jaringan kustom tersedia.

Pertanyaan yang Sering Diajukan (FAQ)

T: Apakah MQM9790-NS2F kompatibel dengan kartu jaringan Mellanox ConnectX-6?

J: Ya, sepenuhnya mendukung ConnectX-6 (HDR/EDR) dan ConnectX-5/4. Untuk operasi 400Gb/s, gunakan kartu jaringan ConnectX-6 atau yang lebih baru yang mendukung NDR.

T: Bagaimana cara kerja mode 128 port 200Gb/s?

J: Setiap konektor OSFP menampung 8 jalur. Dengan membagi port 400G (8 jalur) menjadi dua koneksi 200G (4 jalur) independen, switch secara efektif menggandakan jumlah port untuk titik akhir 200G—ideal untuk ToR dengan kepadatan tinggi.

T: Bisakah switch tanpa manajemen ini menjalankan manajer subnet?

J: Ya, ia menyertakan manajer subnet onboard yang mampu mengelola hingga 2000 node siap pakai. Untuk fitur lanjutan seperti UFM, sambungkan server eksternal yang menjalankan OpenSM atau NVIDIA UFM.

T: Opsi pendinginan apa yang tersedia?

J: MQM9790-NS2F memiliki aliran udara P2C (port-ke-daya/depan). Jika rak Anda menggunakan pendinginan belakang-ke-depan, pesan MQM9790-NS2R (C2P). Unit kipas yang dapat diganti saat panas mendukung kedua arah.

T: Berapa konsumsi daya tipikal pada beban 50%?

J: Bergantung pada pemanfaatan dan jenis kabel, konsumsi daya tipikal berkisar antara 250W hingga 350W pada beban setengah. Switch secara dinamis mengurangi daya saat port tidak aktif.

Catatan Pencegahan & Kompatibilitas

• Arah Aliran Udara: Verifikasi pendinginan rak sesuai dengan model Anda: P2C (MQM9790-NS2F) atau C2P (MQM9790-NS2R). Aliran udara yang tidak tepat dapat menyebabkan panas berlebih.
• Catu Daya: Rentang input hanya 200-240V AC (bukan 100-127V). Gunakan kedua input daya untuk redundansi.
• Kabel: Untuk 400G, gunakan modul OSFP tembaga pasif (hingga 3m) atau optik aktif. Pemisahan 200G memerlukan kabel breakout OSFP ke 2x200G.
• Lingkungan Operasi: Suhu 0°C–40°C, kelembaban 10%–85% non-kondensasi, ketinggian ≤3050m. Sesuai EMC dengan CE, FCC, VCCI, ICES, RCM.
• Perangkat Lunak: Manajer subnet/UFM eksternal direkomendasikan untuk fabric skala besar. Selalu perbarui firmware bersamaan dengan versi kartu jaringan.
