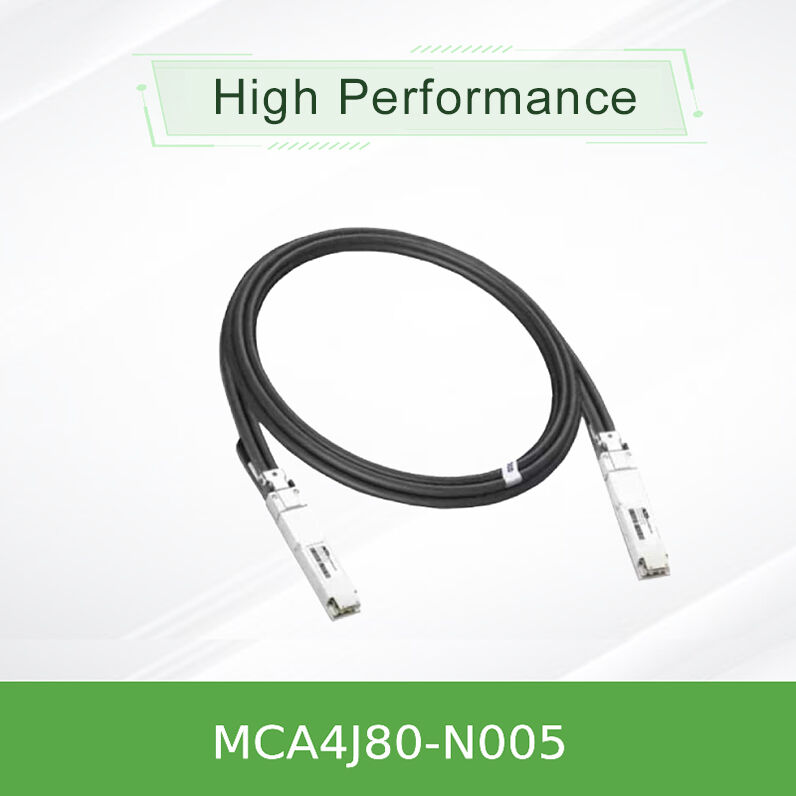

Kabel Tembaga Aktif Mellanox NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP 5m ACC untuk NDR InfiniBand
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCA4J80-N005 (980-9I602-00N005) |
| Dokumen: | MCA4J80-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | Baru dan Asli | Teknologi: | Infiniband |
| Jenis: | Kabel Mellanox DAC | panjang kabel: | 5 meter |
| Nama: | Kabel Mellanox DAC MCA4J80-N005 Kabel Tembaga Aktif IB Twin Port NDR 800GB/S OSFP 5 Meter | Kata kunci: | Kabel Mellanox DAC |
| Menyoroti: | Kabel tembaga Mellanox OSFP 5m,Kabel aktif 800Gb/s InfiniBand,Kabel OSFP twin-port NDR |
||
Deskripsi Produk
NVIDIA MCA4J80-N005 Kabel Tembaga Aktif OSFP Twin-Port 800Gb/s (ACC)
Kabel tembaga aktif berkinerja tinggi berukuran 5 meter untuk NDR InfiniBand dan 400G Ethernet, memberikan bandwidth agregat 800Gb/s melalui OSFP dual-port ke koneksi OSFP 2x dengan latensi ultra-rendah dan 1.Konsumsi daya 5W per ujung.
- Kabel tembaga aktif 800Gb/s OSFP dua port ke 2x400Gb/s OSFP (breakout)
- Berdasarkan 8 saluran modulasi 100G-PAM4 per ujung
- Jangkauan 5 meter menggunakan konduktor 26AWG dengan IC penyeimbang terintegrasi
- Konsumsi daya: hanya 1,5W max per ujung.
- Hot-plug, sesuai dengan RoHS, jaket LSZH, antarmuka manajemen SFF-8636
Karakteristik
- 800Gb/s throughput:Desain OSFP twin-port yang mendukung NDR InfiniBand penuh atau 400G Ethernet (2x400G breakout).
- Teknologi Active Copper:Integrated equalizer IC memperluas jangkauan hingga 5m sambil mempertahankan latensi ultra-rendah dan daya 1.5W.
- Protokol Agnostik:Firmware mendeteksi otomatis InfiniBand atau Ethernet; bekerja dengan Quantum-2 dan Spectrum-4 switch.
- Integritas sinyal yang dioptimalkan:Setiap panjang disetel untuk mengurangi kebisingan dan refleksi belakang; 26AWG untuk varian 5m.
- Pengujian produksi yang ketat:Memastikan keandalan dan kinerja out-of-box.
Teknologi & Standar
MCA4J80-N005 didasarkan padaOSFP MSA Rev. 1.12dan kegunaan8 saluran 100G-PAM4Modulasi.IC penyeimbang aktifEEPROM menyediakan identifikasi produk melalui I2C (SFF-8636).InfiniBand NDRdan400GbEdengan deteksi protokol otomatis. sesuai dengan persyaratan RoHS, LSZH, dan HF (bebas halogen) PCB.
Prinsip Kerja: Equalization Tembaga Aktif
Tidak seperti kabel DAC pasif, MCA4J80-N005 mengintegrasikan IC equalizer daya rendah di dalam setiap konektor OSFP. IC ini mengkompensasi kehilangan sinyal frekuensi tinggi selama lari tembaga yang lebih lama.Untuk model 5m, kabel 26AWG yang lebih tebal digunakan untuk mengurangi resistensi, dan equalizer membentuk ulang diagram mata 100G-PAM4 di kedua ujung pemancar dan penerima.Hasilnya adalah sebuah tautan yang berperilaku listrik seperti kabel yang jauh lebih pendek, mencapai 800Gb / s dengan BER jauh di bawah spesifikasi sementara hanya menghilangkan 1,5W per ujung.
Aplikasi & Pengerahan
- Quantum-2 beralih ke Switch:Hubungkan dua saklar InfiniBand 800Gb/s hingga jarak 5m.
- beralih ke DGX H100:Ideal untuk menghubungkan switch Quantum-2 ToR ke sistem NVIDIA DGX H100 (varian datar / sirip tersedia).
- Pusat Data Ethernet:Spektrum-4 400G interkoneksi switch atau server-to-leaf.
- Rak dengan kepadatan tinggi:Kabel jangka pendek di dalam rak dengan latensi minimal.
Spesifikasi Teknis & Pilihan Pemesanan
| Model | Panjang | AWG | Tingkat Data | Kekuatan per End | Diameter Kabel | Radius Bend Min (satu) |
|---|---|---|---|---|---|---|
| MCA4J80-N005 | 5 m | 26 AWG | 800Gb/s (2x400G) | 1.5 W | 8.9 ± 0,3 mm | 44.5 mm (5x diameter) |
| MCA4J80-N004 | 4 m | 30 AWG | 800Gb/s (2x400G) | 1.5 W | 7.2 ± 0,3 mm | 36.0 mm |
| MCA4J80-N003 | 3 m | 30 AWG | 800Gb/s (2x400G) | 1.5 W | 7.2 ± 0,3 mm | 36.0 mm |
Catatan: Varian flat-top dan flat-to-finned tersedia untuk DGX H100 (MCA4J80-N003-FLT, MCA4J80-N003-FTF).dan mencakup antarmuka serial I2C.
Keuntungan & Perbedaan
- vs. DAC pasif:Memperpanjang jangkauan hingga 5m (pasif terbatas ~ 3m) tanpa meningkatkan latensi atau daya secara signifikan.
- vs. Optik Aktif (AOC):Biaya yang lebih rendah, daya yang lebih rendah (1.5W vs ~ 3-5W), dan tidak ada pembersihan / pemeliharaan antarmuka optik.
- Fleksibilitas Protokol:SKU tunggal bekerja untuk InfiniBand dan Ethernet; protokol deteksi otomatis.
- Integritas sinyal disetel:Dirancang untuk NDR yang menuntut 100G-PAM4 dengan refleksi minimal.
Layanan & Dukungan
Kami menawarkan konsultasi teknis 24/7, layanan RMA, dan dukungan desain infrastruktur kabel. Setiap MCA4J80-N005 didukung oleh garansi 1 tahun dan pengujian pra-pengiriman yang luas.Panjang khusus dan label tersedia untuk pesanan volumeInventaris kami memastikan pengiriman pada hari yang sama untuk barang-barang dalam stok.
Pertanyaan yang Sering Diajukan (FAQ)
T: Dapatkah saya menggunakan MCA4J80-N005 dengan switch Ethernet 400G?
A:Ya. Kabel secara otomatis mendeteksi protokol; ketika terhubung ke switch Spectrum-4 400G, ia beroperasi sebagai 2x400GbE breakout. Untuk InfiniBand Quantum-2, ia berjalan sebagai 800Gb / s NDR dual-port.
T: Apa perbedaan antara ACC dan DAC pasif?
A:ACC termasuk IC equalizer di dalam konektor untuk membentuk kembali sinyal, memungkinkan jarak yang lebih jauh (hingga 5m) pada 800G.DAC pasif tidak memiliki komponen aktif dan terbatas sekitar 2-3m pada kecepatan ini.
T: Apakah kabel ini membutuhkan konfigurasi?
A:EEPROM menyediakan identifikasi, dan host secara otomatis mengatur link sesuai dengan protokol.
T: Berapa radius tikungan minimum untuk pemasangan?
A:Untuk model 5m (26AWG), radius tikungan tunggal adalah 44,5 mm (5x diameter).Hindari tikungan tajam di dekat konektor (radius tikungan perakitan 10x diameter).
T: Apakah kabel ini kompatibel dengan sistem DGX H100?
A:Ya. Untuk DGX H100, kami merekomendasikan varian flat-top atau flat-to-finned (MCA4J80-N003-FLT / -FTF) yang dirancang untuk antarmuka sasis tertentu.Standar N005 bekerja untuk koneksi switch-to-switch.
Tindakan pencegahan dan pedoman penanganan
- Sensitivitas ESD:Gunakan tali pergelangan tangan yang tertanam saat dimasukkan ke dalam kandang OSFP.
- Radius lentur:Jangan pernah membengkokkan kabel lebih ketat dari 5 kali diameter luar (44,5 mm untuk N005) selama pemasangan; jaga 10 kali untuk fleksi berulang.
- Suhu operasi:Memastikan suhu lingkungan dalam 0°C~70°C. Melebihi batas dapat menurunkan kinerja ekualiser.
- Kepatuhan:Ini adalah perangkat Kelas A. Di daerah perumahan dapat menyebabkan interferensi. Instal di lingkungan komersial terlindung.
- Penyimpanan:Simpan di lingkungan yang bersih dan kering antara -40°C dan 85°C. Hindari menghancurkan atau beban berat pada kabel.
