NVIDIA mellanox ConnectX-6 MCX653106A-HDAT Dual-Port 200Gb/s InfiniBand Smart Adapter PCIe 4.0 x16, In-Network Computing

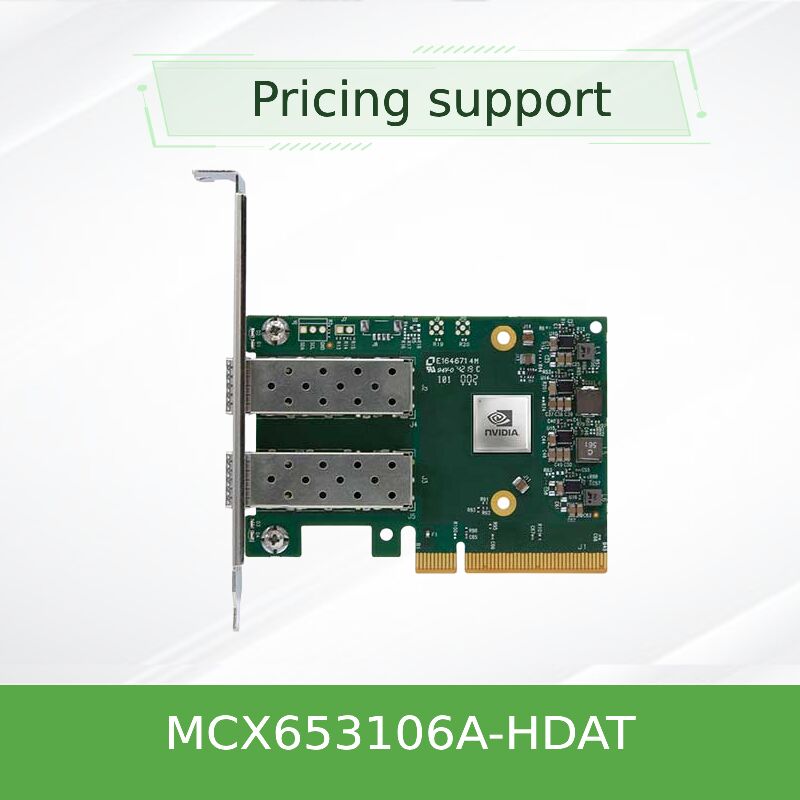

NVIDIA ConnectX-6 MCX653106A-HDAT 200Gb/s Dual-Port InfiniBand Smart Adapter

Pimpinan industri 200Gb / s InfiniBand dan Ethernet kartu adaptor cerdas dengan port QSFP56 ganda delivering in-network computing acceleration, enkripsi tingkat blok, dan PCIe 4.0 x16 host interface untuk HPC, AI, dan pusat data cloud.

• Dual-port 200Gb/s InfiniBand (HDR) atau konektivitas 200/100/50/40/25/10GbE
• PCIe Gen 4.0 x16 (juga kompatibel dengan Gen 3.0)
• Hardware offloads: NVMe-oF target/initiator, XTS-AES 256/512-bit enkripsi, MPI tag matching
• Dukungan NVIDIA In-Network Computing dan GPUDirect RDMA
• Faktor bentuk stand-up PCIe profil rendah, sesuai dengan RoHS

Karakteristik

• 200Gb/s throughput:Dual port yang beroperasi pada kecepatan hingga 200Gb/s InfiniBand (HDR) atau Ethernet dengan bandwidth bidirectional penuh.
• In-Network Computing:Menghapus operasi kolektif (MPI, NCCL, SHMEM) menggunakan teknologi NVIDIA SHARP.
• Enkripsi tingkat blok:Hardware AES-XTS 256/512-bit enkripsi/dekripsi tanpa overhead CPU; sesuai dengan FIPS.
• NVMe-oF Pengeluaran:Target dan inisiator offload untuk NVMe melalui Fabrics, mengurangi pemanfaatan CPU.
• Virtualisasi Lanjutan:SR-IOV hingga 1K VFs, akselerasi ASAP2 untuk OVS dan virtualisasi switching.

Teknologi & Standar

MCX653106A-HDAT mengintegrasikanNVIDIA In-Network Computingmesin (SHARP),RDMA (IBTA 1.3),RoCE, danNVMe-oF. Ini mendukungPCIe Gen 4.0 (32 jalur sebagai 2x16),PAM4 dan NRZ SerDes, dan fitur canggih sepertiTransportasi yang Terhubung Dinamis (DCT),Paging On-Demand (ODP), danRouting Adaptif. Overlay offload untuk VXLAN, NVGRE, Geneve dipercepat perangkat keras. sesuai dengan IEEE 802.3bj, 802.3bm, 802.3by, dan spesifikasi InfiniBand Trade Association.

Prinsip Kerja: Smart Offload Architecture

ConnectX-6 mengalihkan tugas komunikasi dan penyimpanan dari CPU host ke perangkat keras adaptor.Untuk penyimpanan, perintah NVMe-oF diproses langsung pada adaptor, membebaskan core CPU.latensi yang lebih rendah, kecepatan pesan yang lebih tinggi (215 Mpps), dan peningkatan skalabilitas aplikasi.

Aplikasi & Pengerahan

• Kluster HPC:Simulasi berbasis MPI yang membutuhkan latensi rendah dan tingkat pesan yang tinggi.
• Pelatihan AI:NVIDIA GPU cluster dengan GPUDirect RDMA dan NCCL kolektif.
• NVMe-oF Storage:Target/initiator offload untuk akses penyimpanan NVMe berkinerja tinggi.
• Pusat Data Virtualisasi:SR-IOV dan ASAP2 untuk OVS offload di NFV dan cloud.
• Multi-Socket Server:Konfigurasi Socket Direct untuk melewati kemacetan QPI/UPI.

Spesifikasi Teknis & Pilihan Pemesanan

Catatan: MCX653106A-HAT mendukung 200Gb/s InfiniBand (HDR) dan 200/100/50/25/10GbE. Dimensi: 167.65mm x 68.90mm (tanpa bracket). Termasuk bracket tinggi (asesoris bracket pendek).Konsumsi daya < 15W.

Keuntungan & Perbedaan

• vs. Previous Gen (ConnectX-5):Ganda lebar bandwidth (200Gb / s vs 100Gb / s), SHARP terintegrasi untuk komputasi dalam jaringan, dan enkripsi tingkat blok.
• dibandingkan dengan NIC pesaing:Pembuatan perangkat keras yang benar untuk kolektif NVMe-oF dan MPI bukan hanya pembongkaran tanpa negara.
• Opsi Socket Direct:Tersedia untuk server multi-socket untuk menghilangkan kemacetan UPI/QPI.
• Kepatuhan FIPS:Enkripsi perangkat keras memenuhi standar keamanan pemerintah.

Layanan & Dukungan

Kami menawarkan konsultasi teknis 24/7, layanan RMA, dan dukungan integrasi untuk adaptor ConnectX-6.Tim kami menyediakan validasi driver untuk distribusi Linux utamaBantuan konfigurasi pra-penjualan untuk desain kain InfiniBand tersedia.

Pertanyaan yang Sering Diajukan (FAQ)

T: Apakah MCX653106A-HDAT kompatibel dengan switch Quantum 200Gb/s?

A:Ya, ini sepenuhnya interoperabel dengan switch NVIDIA Quantum QM8700/QM8790 dan switch Quantum-2 ketika menggunakan mode HDR atau NDR dengan kabel yang sesuai.

T: Adaptor ini dapat digunakan untuk Ethernet serta InfiniBand?

A:Ya, mendukung protokol InfiniBand dan Ethernet. Firmware secara otomatis mendeteksi jenis switch dan mengkonfigurasi mode yang sesuai.

T: Apakah mendukung RoCE (RDMA over Converged Ethernet)?

A:Ya, ConnectX-6 sepenuhnya mendukung RoCE, menyediakan RDMA latensi rendah di lingkungan Ethernet.

T: Berapa kecepatan pesan maksimum?

A:Adaptor memberikan hingga 215 juta pesan per detik, ideal untuk beban kerja HPC paket kecil.

T: Apakah kartu ini kompatibel dengan slot PCIe Gen 3.0?

A:Ya, ini kompatibel ke belakang dengan PCIe Gen 3.0 (x16), meskipun bandwidth akan terbatas ke ~ 100Gb / s per port karena batas Gen 3.

Peringatan & Catatan Kompatibilitas

• Persyaratan slot PCIe:Untuk kinerja 200Gb/s penuh, instal di slot PCIe Gen 4.0 x16. Gen 3.0 slot akan membatasi throughput.
• Pendinginan:Memastikan aliran udara yang memadai dalam sasis server; pendinginan pasif membutuhkan minimal 200 LFM.
• Kabel:Menggunakan QSFP56 tembaga pasif/aktif atau modul optik yang dinilai untuk 200Gb/s (HDR).
• Dukungan pengemudi:Gunakan NVIDIA MLNX_OFED terbaru untuk Linux atau WinOF-2 untuk Windows.
• Suhu operasi:0°C sampai 70°C; simpan antara -40°C dan 85°C.
