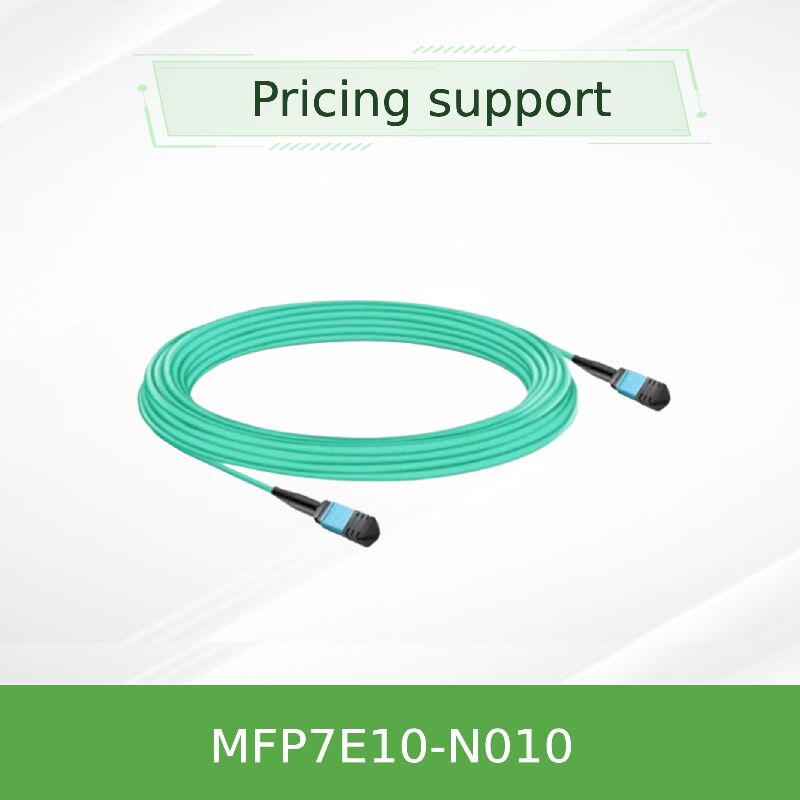

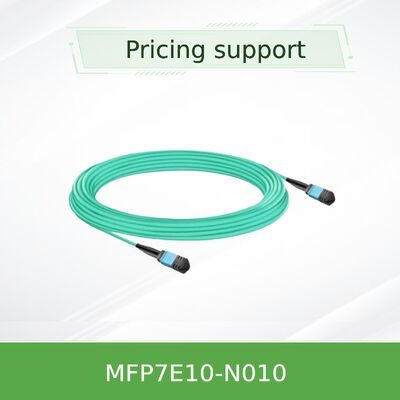

NVIDIA mellanox MFP7E10-N010 10m MPO-12/APC Multimode Fiber Optic Cable

NVIDIA MFP7E10-N010 10m MPO-12/APC Kabel Serat Optik Multimode

Reliable 10-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center infrastructures.

• MPO-12/APC perempuan ke MPO-12/APC perempuan, konfigurasi crossover Tipe-B 8-serat
• Panjang 10 meter dengan diameter 3,0 mm, jaket air LSZH (OM4 multimode)
• Mendukung 800Gb/s OSFP dual-port dan 400Gb/s OSFP/QSFP112 transceiver
• Angle Physical Contact (APC) 8° polish untuk refleksi belakang minimal
• Kerugian penyisipan ≤0,35 + 0,0004*L dB, Kerugian pengembalian ≥35dB

Karakteristik

• 8-Fiber Type-B Crossover:Serat 1 terhubung ke serat 12 di ujung yang berlawanan memastikan keselarasan Tx-to-Rx yang benar per pinout transceiver.
• APC Polandia:Wajah ujung bersudut 8 derajat mengurangi refleksi belakang, penting untuk integritas sinyal pada 100G PAM4 per jalur.
• OM4 Multimode Fiber:Serat 50/125μm yang dioptimalkan untuk jangkauan 10m dengan kehilangan penempatan yang rendah; jaket aqua untuk mudah diidentifikasi.
• LSZH Jaket:Low Smoke Zero Halogen material untuk peningkatan keamanan di lingkungan pusat data.
• Pengujian yang ketat:100% kehilangan penempatan dan kehilangan kembali diuji untuk kinerja luar kotak yang dapat diandalkan.

Teknologi & Standar

MFP7E10-N010 sesuai denganIEC 61754-7(keluarga konektor MPO),GR-1435, danANSI/TIA/EIA 604-5. Ini menggunakan8 serat multimode aktif (50/125μm OM4)denganAPC 8° polish. Type-B crossover wiring memastikan keselarasan Tx-to-Rx yang benar.InfiniBand NDR, 400GbE, dan NVLinkprotokol ketika digunakan dengan modul optik yang kompatibel (MMA4Z00-NS, MMA1Z00-NS).

Prinsip Kerja: Crossover optik dengan APC

Dalam transceiver OSFP 800G twin-port, dua antarmuka optik 4 jalur mengirimkan dan menerima melalui serat terpisah.Serat 1 di ujung A terhubung ke serat 12 di ujung B, serat 2 ke serat 11, dll. Ini memastikan bahwa laser pemancar dari jalur 1 sejajar dengan fotodetektor jalur 12 di ujung jauh.Polish sudut 8° (APC) mengarahkan setiap cahaya yang dipantulkan dari rongga laser, mencegah distorsi sinyal dan mempertahankan tingkat kesalahan bit rendah pada 100G PAM4 per jalur.

Aplikasi & Pengerahan

• Quantum-2 beralih ke Switch:Hubungkan switch OSFP 800G twin-port hingga 10m terpisah.
• beralih ke ConnectX-7/BlueField-3:Link ToR beralih ke adaptor 400G (OSFP atau QSFP112).
• Kain NVLink:Interkoneksi optik untuk cluster GPU menggunakan NVLink melalui serat.
• Pusat Data Hiperscale:Hubungan optik jangka pendek dengan panel patch.

Spesifikasi Teknis & Pilihan Pemesanan

Catatan: Suhu operasi 0°C sampai 70°C, penyimpanan -40°C sampai 85°C. Radius tikungan minimal 30mm. Crossover tipe B menurut IEC 61754-7.

Keuntungan & Perbedaan

• vs Kabel Tembaga:Jangkauan yang lebih panjang (10m) dengan berat yang lebih rendah, aliran udara yang lebih baik, dan kekebalan EMI.
• APC Polandia:Rugi pengembalian yang lebih tinggi (≥35dB) dibandingkan dengan UPC, penting untuk tautan 100G-PAM4.
• Crossover tipe B:Kompatibilitas plug-and-play dengan NVIDIA transceiver ̇ tidak perlu crossover manual.
• Kinerja OM4:Dioptimalkan untuk jangkauan 10m dengan kehilangan insersi minimal, mendukung upgrade 800G di masa depan.

Layanan & Dukungan

Kami menawarkan konsultasi teknis 24/7, layanan RMA, dan dukungan desain infrastruktur kabel. Setiap MFP7E10-N010 didukung oleh garansi 1 tahun dan 100% tes pabrik.Panjang kustom yang tersedia untuk pesanan volume. Inventaris kami memastikan pengiriman pada hari yang sama untuk barang-barang dalam stok. dukungan pra-penjualan untuk verifikasi kompatibilitas transceiver tersedia.

Pertanyaan yang Sering Diajukan (FAQ)

T: Transceiver apa yang kompatibel dengan kabel ini?

A:Hal ini dirancang untuk NVIDIA MMA4Z00-NS (twin-port OSFP DR8), MMA4Z00-NS400 (OSFP), dan MMA1Z00-NS400 (QSFP112) modul optik yang digunakan dalam ConnectX-7 dan BlueField-3.

T: Dapatkah saya menggunakan kabel ini dengan konektor MPO/UPC?

A:Tidak. Konektor APC (bersudut) dan UPC (ultra polish) memiliki permukaan ujung yang berbeda dan tidak akan berpasangan dengan benar.

T: Apa perbedaan antara kabel tipe B dan kabel lurus?

A:Tipe-B crossover (serat 1 sampai 12) cocok dengan pinout transceiver optik di mana jalur pemancar 1 sejajar dengan jalur penerima 12 di ujung jauh.Kabel lurus (Tipe-A) untuk aplikasi lain seperti optik paralel dengan tata letak pin yang sama.

T: Apakah kabel ini kompatibel dengan 400G Ethernet?

A:Ya, mendukung 400GBASE-SR8 dan 800GBASE-SR8 bila digunakan dengan modul optik 400G/800G yang sesuai.

T: Berapa radius tikungan minimum selama pemasangan?

A:Radius tikungan minimal adalah 30 mm di mana saja di kabel. Hindari tikungan tajam di dekat konektor.

Tindakan pencegahan dan pedoman penanganan

• Bersihkan sebelum digunakan:Selalu bersihkan konektor MPO dengan pembersih satu klik yang sesuai sebelum penyisipan menyebabkan kesalahan tautan.
• Tutup debu:Simpan tutup pelindung sampai saat pemasangan; simpan tutup untuk penggunaan di masa depan.
• Kesadaran ESD:Meskipun kabel ini pasif, kabel ini terhubung ke transceiver sensitif ESD menggunakan tali pergelangan tangan yang tertanam.
• Radius lentur:Jangan melebihi radius tikungan 30 mm; hindari ketegangan pada konektor.
• Kompatibilitas:Periksa jenis transceiver (APC vs UPC) sebelum memesan kabel ini hanya APC.
