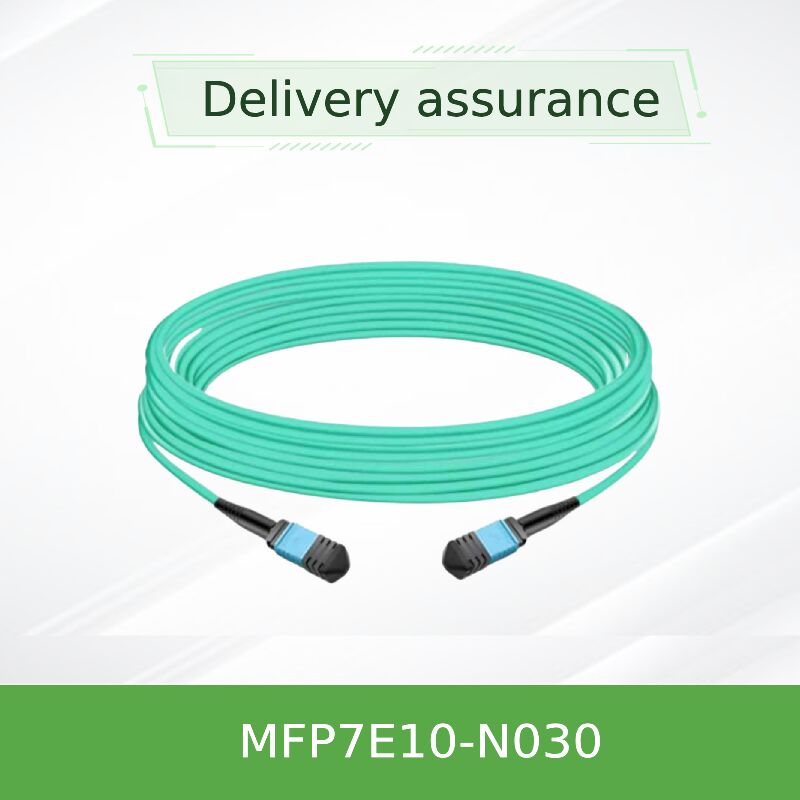

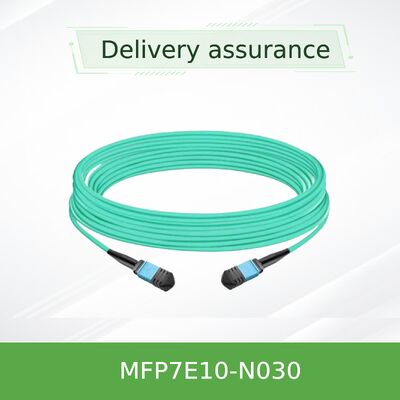

Kabel Fiber Optik Multimode NVIDIA Mellanox MFP7E10-N030 30m MPO-12/APC OM4 Tipe-B untuk 800G/400G
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFP7E10-N030 (980-9I557-00N030) |
| Dokumen: | MFP7E10-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model: | MFP7E10-N030 | Panjang: | 30 m |
|---|---|---|---|
| Jenis Serat: | Multimode OM4 | Konektor: | MPO-12/APC (wanita) |
| Kerugian Penyisipan: | ≤ 0,362 dB | Kembali Kerugian: | ≥ 35 dB |
| Menyoroti: | Kabel fiber OM4 Mellanox 30m,Kabel multimode MPO-12 APC,Fiber optik Mellanox 800G 400G |
||
Deskripsi Produk
Kabel serat optik multimode MPO-12/APC ke MPO-12/APC sepanjang 30 meter dengan jangkauan diperpanjang dan 8 serat aktif—dioptimalkan untuk transceiver optik OSFP twin-port 800G dan QSFP112 400G dalam jaringan pusat data InfiniBand NDR dan 400GbE skala besar.
- MPO-12/APC female ke MPO-12/APC female, konfigurasi crossover Tipe-B 8-serat
- Panjang 30 meter dengan diameter 3,0 mm, jaket aqua LSZH (multimode OM4)
- Mendukung transceiver OSFP twin-port 800Gb/s dan OSFP/QSFP112 400Gb/s
- Kontak Fisik Miring (APC) polesan 8° untuk pantulan balik minimal
- Kerugian penyisipan ≤0,35 + 0,0004*L dB, Kerugian pantulan ≥35dB
- Tipe-B Crossover 8-Serat: Serat 1 terhubung ke serat 12 di ujung berlawanan—memastikan keselarasan Tx-ke-Rx yang benar untuk transceiver optik.
- Polesan APC: Permukaan ujung miring 8 derajat mengurangi pantulan balik, penting untuk integritas sinyal pada 100G PAM4 per jalur pada jarak yang lebih jauh.
- Serat Multimode OM4: Serat 50/125μm dioptimalkan untuk jangkauan 30m dengan kerugian penyisipan rendah; jaket aqua untuk identifikasi yang mudah.
- Jaket LSZH: Bahan Low Smoke Zero Halogen untuk keamanan yang ditingkatkan di lingkungan pusat data.
- Pengujian Ketat: 100% kerugian penyisipan dan kerugian pantulan diuji untuk kinerja yang andal saat pertama kali digunakan.
MFP7E10-N030 mematuhi IEC 61754-7 (keluarga konektor MPO), GR-1435, dan ANSI/TIA/EIA 604-5. Menggunakan 8 serat multimode aktif (50/125μm OM4) dengan poles APC 8°. Pengkabelan crossover Tipe-B memastikan keselarasan Tx-ke-Rx yang benar per pinout transceiver. Cocok untuk protokol InfiniBand NDR, 400GbE, dan NVLink saat digunakan dengan modul optik yang kompatibel (MMA4Z00-NS, MMA1Z00-NS).
Dalam transceiver OSFP 800G twin-port, dua antarmuka optik 4-jalur mengirim dan menerima melalui serat terpisah. MFP7E10-N030 menggunakan skema crossover Tipe-B: serat 1 di ujung A terhubung ke serat 12 di ujung B, serat 2 ke serat 11, dll. Ini memastikan bahwa laser transmisi dari jalur 1 sejajar dengan detektor foton dari jalur 12 di ujung jauh. Potesi miring 8° (APC) mengarahkan cahaya pantulan menjauh dari rongga laser, mencegah distorsi sinyal dan mempertahankan tingkat kesalahan bit yang rendah pada 100G PAM4 per jalur pada jarak 30 meter.
- Quantum-2 Switch ke Switch: Hubungkan switch OSFP 800G twin-port di berbagai rak yang berjarak hingga 30m.
- Switch ke ConnectX-7/BlueField-3: Tautkan switch ToR ke adaptor 400G (OSFP atau QSFP112) di rak yang berdekatan.
- Jaringan NVLink: Interkoneksi optik untuk kluster GPU menggunakan NVLink melalui serat.
- Pusat Data Hyperscale: Tautan optik rak-ke-rak jarak menengah dengan panel patch.
| Model | Panjang | Jenis Konektor | Jumlah Serat | Jenis Serat | Jaket | Kerugian Penyisipan |
|---|---|---|---|---|---|---|
| MFP7E10-N030 | 30 m | MPO-12/APC female | 8 aktif + 4 tidak aktif | OM4 (50/125μm) | Aqua LSZH, 3,0 mm | ≤0,35 + 0,0004*30 = ≤0,362 dB |
| MFP7E10-N010 | 10 m | MPO-12/APC female | 8 aktif | OM4 | Aqua LSZH | ≤0,354 dB |
| MFP7E10-N050 | 50 m | MPO-12/APC female | 8 aktif | OM4 | Aqua LSZH | ≤0,37 dB |
Catatan: Suhu operasional 0°C hingga 70°C, penyimpanan -40°C hingga 85°C. Radius tikungan minimum 30mm. Crossover Tipe-B sesuai IEC 61754-7.
- vs. Kabel Tembaga: Jangkauan lebih panjang (30m) dengan bobot lebih ringan, aliran udara lebih baik, dan kekebalan EMI.
- Polesan APC: Kerugian pantulan superior (≥35dB) dibandingkan UPC, penting untuk tautan 100G-PAM4 jarak jauh.
- Crossover Tipe-B: Kompatibilitas plug-and-play dengan transceiver NVIDIA—tidak perlu crossover manual.
- Kinerja OM4: Dioptimalkan untuk jangkauan 30m dengan kerugian penyisipan minimal, mendukung peningkatan 800G di masa mendatang.
Kami menawarkan konsultasi teknis 24/7, layanan RMA, dan dukungan desain infrastruktur kabel. Setiap MFP7E10-N030 didukung oleh garansi 1 tahun dan pengujian pabrik 100%. Panjang khusus tersedia untuk pesanan volume. Inventaris kami memastikan pengiriman di hari yang sama untuk barang yang tersedia. Dukungan pra-penjualan untuk verifikasi kompatibilitas transceiver tersedia.
T: Dengan transceiver apa kabel ini kompatibel?
J: Kabel ini dirancang untuk modul optik NVIDIA MMA4Z00-NS (OSFP DR8 twin-port), MMA4Z00-NS400 (OSFP), dan MMA1Z00-NS400 (QSFP112) yang digunakan di ConnectX-7 dan BlueField-3.
T: Bisakah saya menggunakan kabel ini dengan konektor MPO/UPC?
J: Tidak. Konektor APC (miring) dan UPC (poles ultra) memiliki permukaan ujung yang berbeda dan tidak akan terpasang dengan benar—selalu gunakan APC dengan APC.
T: Apa perbedaan antara kabel Tipe-B dan lurus?
J: Crossover Tipe-B (serat 1 ke 12) sesuai dengan pinout transceiver optik di mana jalur pemancar 1 sejajar dengan jalur penerima 12 di ujung jauh. Kabel lurus (Tipe-A) untuk aplikasi lain seperti optik paralel dengan tata letak pin yang sama.
T: Apakah kabel ini kompatibel dengan Ethernet 400G?
J: Ya, kabel ini mendukung 400GBASE-SR8 dan 800GBASE-SR8 saat digunakan dengan modul optik 400G/800G yang sesuai.
T: Berapa radius tikungan minimum selama pemasangan?
J: Radius tikungan minimum adalah 30mm di mana saja pada kabel. Hindari tikungan tajam di dekat konektor.
- Bersihkan Sebelum Digunakan: Selalu bersihkan konektor MPO dengan pembersih one-click yang sesuai sebelum penyisipan—kontaminasi menyebabkan kesalahan tautan.
- Tutup Debu: Jaga penutup pelindung tetap terpasang hingga saat pemasangan; simpan penutup untuk penggunaan di masa mendatang.
- Kesadaran ESD: Meskipun kabel bersifat pasif, kabel ini terhubung ke transceiver yang sensitif terhadap ESD—gunakan tali pergelangan tangan yang dibumikan.
- Radius Tikungan: Jangan melebihi radius tikungan 30mm; hindari tegangan pada konektor.
- Kompatibilitas: Verifikasi jenis transceiver (APC vs UPC) sebelum memesan—kabel ini hanya APC.
