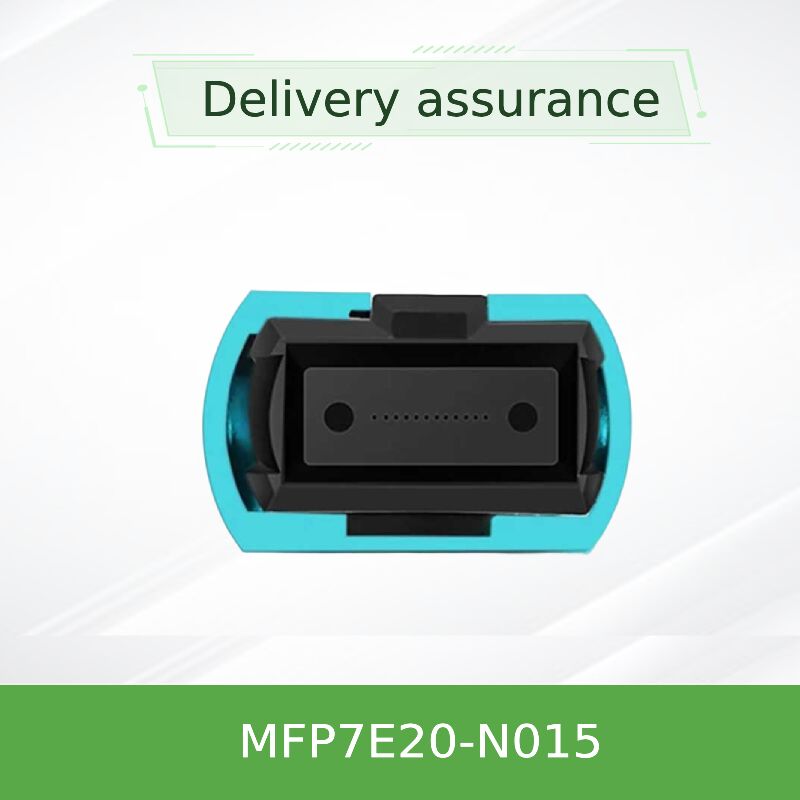

Kabel Pemisah Serat Optik Multimode NVIDIA Mellanox MFP7E20-N015 1:2 MPO/APC 50m OM4 LSZH untuk Interkoneksi 400G OSFP/QSFP112

Kabel Splitter Fiber Multimode NVIDIA MFP7E20-N015 1:2

Keunggulan Inti: Menggunakan 8 serat multimode aktif (50/125µm) dalam konfigurasi fanout 1×MPO-12/APC ke 2×MPO-12/APC. Satu ujung terhubung ke transceiver OSFP twin-port 800G; dua ujung terpisah terhubung ke kartu antarmuka jaringan 400G OSFP atau QSFP112, memberikan 200Gb/s per cabang. Pengkabelan crossover Tipe-B, kehilangan penyisipan ultra-rendah, dan jangkauan hingga 50 meter menjadikannya ideal untuk interkoneksi serat berdensitas tinggi di pusat data modern.

• ✔ Desain Breakout
  1×MPO/APC → 2×MPO/APC (8 serat / 4 jalur)
• ✔ Jarak Maksimum
  50m (OM4) / 30m (OM3)
• ✔ Dukungan Protokol
  InfiniBand NDR / Ethernet / NVLink
• ✔ Jaket LSZH
  OFNR/LSZH, tahan api, aman

Karakteristik Utama

• Permukaan ujung yang dipoles bersudut 8° MPO-12/APC meminimalkan pantulan balik (kerugian pantulan ≥35 dB), memastikan integritas sinyal yang sangat baik.
• Mekanisme pengunci tekan-tarik memungkinkan pelepasan cepat di rak berdensitas tinggi; jaket kabel bulat yang fleksibel dengan radius tikungan minimum 30 mm.
• Sesuai dengan Telcordia GR-1435 dan IEC 61754-7, dibuat dengan serat multimode 50/125 µm (OM3/OM4).
• Pengkabelan “crossover” Tipe-B: serat transmisi pada pin 1 sejajar dengan serat terima pada pin 12 di ujung yang jauh — tidak perlu konfigurasi tambahan.
• Diuji di pabrik oleh NVIDIA untuk menjamin kinerja langsung dari kotak, kompatibel dengan NIC ConnectX‑7 dan DPU BlueField‑3.

Teknologi & Standar

Mesin Optik MPO/APC Kehilangan Rendah: Lubang penyelarasan presisi dan pin pemandu, dikombinasikan dengan lapisan kontak fisik (APC) bersudut 8°, menjaga kehilangan penyisipan serendah ≤0,35 dB + 0,0004 × L (L dalam meter). Geometri bersudut secara efektif membelokkan pantulan balik menjauh dari sumber laser, menjaga kualitas sinyal bahkan pada tautan 50 m.

Topologi Bersilang (Tipe-B): Serat diatur sedemikian rupa sehingga jalur 1 (transmisi) pada konektor pertama dipetakan ke jalur 12 (penerimaan) pada konektor yang berlawanan. Skema crossover ini wajib untuk pemasangan transceiver standar dan memastikan penyelarasan Tx–Rx yang tepat tanpa kabel crossover manual.

Prinsip Kerja

Kabel bertindak sebagai splitter/combiner optik pasif. Di sisi OSFP twin-port 800G, konektor MPO tunggal menampung empat serat transmisi dan empat serat penerimaan (total 8 serat). Secara internal, 8 serat ini dibagi menjadi dua kelompok empat (2 Tx + 2 Rx per cabang) dan dirutekan ke dua konektor MPO di ujung terpisah. Setiap cabang menyediakan pasangan transmisi 2 serat dan pasangan penerimaan 2 serat, memungkinkan pensinyalan PAM4 200G full-duplex. Karena seratnya bersilang “Tipe‑B”, sinyal optik dari jalur 1 transceiver A secara otomatis mendarat di jalur 12 transceiver B, menyelesaikan tautan tanpa pemrosesan listrik apa pun.

Aplikasi & Penerapan Khas

• Menghubungkan transceiver OSFP DR8 twin-port 800G (misalnya, NVIDIA MMA4Z00-NS) di sakelar spine ke dua NIC 400G OSFP atau QSFP112 terpisah di server komputasi atau penyimpanan.
• Memungkinkan tautan optik 200G hanya menggunakan dua serat per arah — ideal untuk meningkatkan infrastruktur 100G yang ada.
• Topologi leaf‑spine berkecepatan tinggi di pusat data AI dan cloud, di mana konektivitas multimode jarak pendek (50 m) sudah cukup.
• Kluster NVLink atau InfiniBand yang membutuhkan fanout serat yang andal dan latensi rendah dari modul twin-port.

Spesifikasi Teknis

Tabel Pemesanan & Seleksi

*Semua kabel bersifat pasif, crossover Tipe-B, dan memiliki selubung konektor hijau NVIDIA (MPO-12/APC).

Mengapa Memilih MFP7E20-N015?

• Dioptimalkan untuk OSFP Twin-Port 800G: Berbeda dengan kabel MPO lurus, kabel splitter ini membuka potensi penuh transceiver 800G dual‑rate dengan memberi daya pada dua kartu jaringan 400G independen (atau satu kartu 400G dan satu kartu 200G).
• Kualitas Sinyal Unggul: Poles APC 8° menjamin kerugian pantulan >35 dB, jauh lebih baik daripada konektor UPC (ultra‑flat) biasa yang digunakan pada tautan 100G/200G lama.
• Siap untuk Masa Depan untuk 200G per Jalur: Dengan dua serat per arah, kabel ini secara native mendukung pensinyalan PAM4 200G — siap untuk penerapan 1.6T generasi berikutnya.
• Daya Tahan & Keamanan: Jaket LSZH mengurangi emisi beracun jika terjadi kebakaran; kualifikasi Telcordia GR‑1435 memastikan keandalan mekanis jangka panjang.

Layanan & Dukungan

• Ketersediaan: Lebih dari 10 juta USD inventaris siap dikirim, termasuk seluruh seri MFP7E20-Nxxx (3m hingga 50m).
• Garansi: Semua kabel dilengkapi dengan garansi terbatas produsen terhadap cacat bahan dan pengerjaan.
• Dukungan Teknis: Konsultasi pra‑ dan pasca‑penjualan 24/7 — hubungi spesialis jaringan kami untuk panduan pengkabelan atau validasi kompatibilitas.
• Logistik: Pengiriman cepat ke seluruh dunia dengan pelacakan yang tepat; pesanan diproses dalam waktu 24 jam.

Pertanyaan yang Sering Diajukan

Perhatian Penting

• Kompatibilitas: Gunakan hanya dengan transceiver yang memiliki soket MPO‑12/APC (selubung hijau). Jangan paksa masuk ke port MPO‑12/UPC (biru) — ketidaksesuaian sudut akan merusak kedua konektor.
• Lingkungan: Suhu operasi 0‑70°C; kelembaban 10‑85% non‑kondensasi. Hindari paparan cairan.
• Perhatian ESD: Meskipun kabel itu sendiri tidak sensitif terhadap ESD, transceiver yang dicolokkan ke dalamnya adalah. Ikuti praktik pentanahan ESD selama pemasangan.
• Radius Tikungan: Jangan pernah menekuk kabel lebih sempit dari 30 mm untuk menghindari retakan mikro dan peningkatan atenuasi.
• FCC Kelas A: Produk ini ditujukan untuk penggunaan komersial/industri. Di lingkungan perumahan, produk ini dapat menyebabkan interferensi radio.
