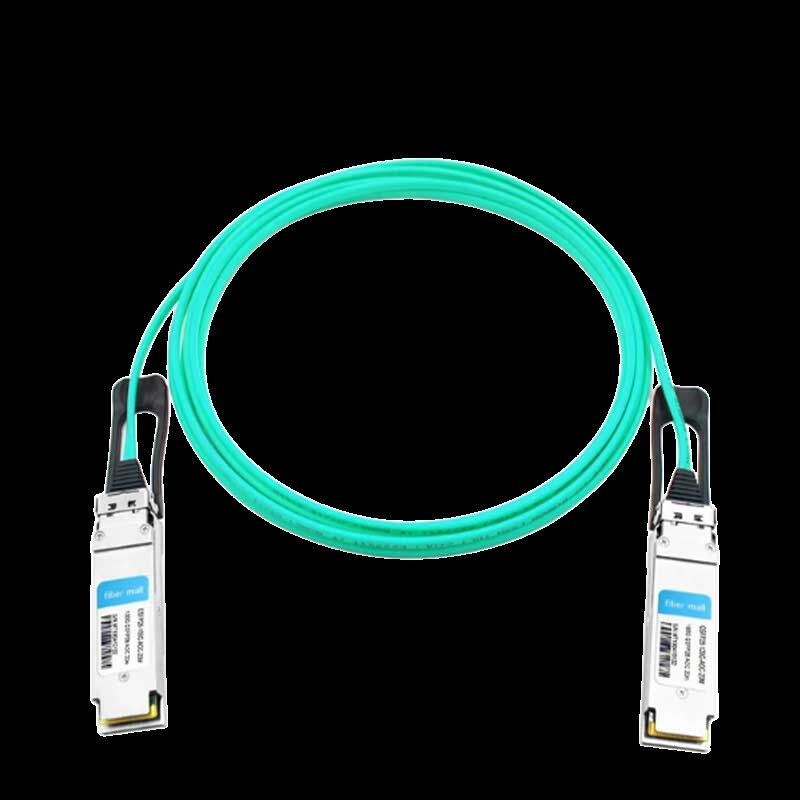

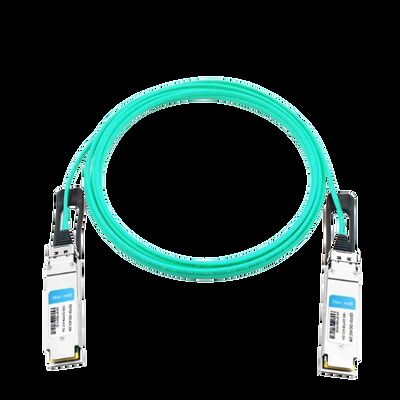

Mellanox MFA1A00-E020 100Gb/s QSFP28 EDR Kabel optik aktif 20m InfiniBand LSZH VCSEL

Mellanox MFA1A00-E020 Kabel optik aktif QSFP28 100Gb/s

Keuntungan Utama:MFA1A00-E020 adalah kabel optik aktif berbasis VCSEL yang dirancang untuk sistem InfiniBand EDR 100Gb / s. Ini memberikan latensi rendah yang dapat diprediksi, hanya mengkonsumsi 2,2W per ujung (dengan retiming),dan mendukung jarak hingga 100m jauh melebihi keterbatasan DAC pasifKonektor QSFP28 yang dapat dicolok panas, retiming terintegrasi, dan pengkondisian sinyal yang dapat diprogram menjadikannya pilihan yang disukai untuk komputasi berkinerja tinggi dan kain pusat data yang padat.

• ✔ Tingkat Data
  100Gb/s (4× 25G NRZ)
• ✔ Menjangkau
  20 meter (OM3/OM4 MMF)
• ✔ Konsumsi Listrik
  2.2W tipikal (menghidupkan kembali)
• ✔ Protokol
  InfiniBand EDR / 100GbE

Karakteristik Utama

• Empat transceiver serat multi-mode di setiap ujung, masing-masing mampu 26Gb / s, memastikan ruang kepala untuk sinyal EDR.
• Pemilihan retiming per jalur untuk pemancar dan penerima pada 2526Gbps; negosiasi otomatis untuk tingkat yang lebih rendah ketika retiming dinonaktifkan.
• Amplitudo output penerima yang dapat diprogram dan pra-penekanan, ditambah penyamaan input pemancar yang dapat diprogram dan penekan.
• Antarmuka listrik QSFP28 yang sesuai dengan standar SFF-8665; manajemen I2C sesuai dengan SFF-8636.
• BER lebih baik dari 1E-15, jaket LSZH (Low Smoke Zero Halogen), sesuai dengan RoHS.

Teknologi & Standar

Arsitektur VCSEL + DSP:Masing-masing ujung MFA1A00-E020 mengintegrasikan empat array VCSEL 850nm dan detektor PIN yang sesuai.memungkinkan kabel untuk memperluas jangkauan sambil mempertahankan tingkat bit-error di bawah 10−15Pengimbangi input yang dapat diprogram mengkompensasi kerugian jejak PCB, dan output pra-penekanan membentuk sinyal untuk memenuhi persyaratan masker InfiniBand yang ketat.

Manajemen & Diagnosis:Melalui antarmuka I2C (SFF‐8636), host dapat membaca suhu, tegangan, dan monitor daya optik,serta menyesuaikan penyeimbang dan output swing memungkinkan fine-tuning untuk misi-kritis link.

Prinsip Kerja

MFA1A00-E020 mengkonversi sinyal 25G NRZ listrik dari port QSFP28 host menjadi sinyal optik menggunakan empat laser VCSEL.Sinyal optik ini melakukan perjalanan melalui serat multimode paralel ke ujung jauh, di mana fotodioda PIN mengubahnya kembali menjadi data listrik.menghilangkan getaran yang terkumpul di antarmuka listrikKarena kabel adalah aktif, tidak ada catu daya eksternal diperlukan di luar 3.3V yang disediakan oleh slot host, dan semua konversi optik terjadi di dalam rumah konektor.

Aplikasi & penyebaran khas

• Kluster EDR InfiniBand di lingkungan HPC (superkomputer Top500, laboratorium penelitian).
• 100G Ethernet leaf-spine interconnects di pusat data virtual.
• Konektivitas penyimpanan-ke-switch untuk NVMe-over-Fabrics dengan throughput tinggi.
• Hubungan optik jangka pendek di mana kabel DAC terlalu berat atau jangkauan terbatas (20m sampai 100m).

Spesifikasi Teknis

Tabel Pemilihan (Bagian)

Mengapa Memilih MFA1A00-E020?

• Extended Reach vs DAC:Pada 20m, dengan mudah mencakup jarak dari atas rak ke ujung baris di mana kabel tembaga pasif akan membutuhkan pengulang sinyal atau menjadi terlalu besar.
• Retiming Terintegrasi:Tidak seperti AOC pasif atau linier, seri MFA1A00 mencakup sirkuit CDR nyata di keempat jalur, menghilangkan jitter dan menjamin kepatuhan terhadap masker EDR InfiniBand yang ketat.
• Kekuatan terendah dalam kelas:2.2W tipikal (dengan retiming) mengurangi beban termal pada switch kepadatan tinggi dan kartu jaringan, berkontribusi pada PUE pusat data secara keseluruhan.
• Kondisi sinyal yang dapat diprogram:Fine-tune equalization dan pre-emphasis via I2C sangat berharga untuk pemecahan masalah tautan marginal atau integrasi sistem kustom.

Layanan & Dukungan

• Inventarisasi:Lebih dari 10 juta dolar AS, termasuk seri MFA1A00-Exxx lengkap dari 1m sampai 100m.
• Jaminan:Garansi perangkat keras terbatas 1 tahun (perbaikan/penggantian bagian).
• Dukungan Teknis:24/7 dukungan teknik untuk penyebaran dan pertanyaan kompatibilitas.
• Pengiriman:Pengiriman global dengan pelacakan real-time; sebagian besar pesanan dipenuhi dalam waktu 24 jam.

Pertanyaan yang Sering Diajukan

Tindakan Pencegahan Penting

• Sensitivitas ESD:Meskipun kabelnya kokoh, konektor QSFP28 mengandung komponen yang sensitif terhadap statis.
• Radius lentur:Jangan membengkokkan serat lebih ketat dari 30 mm untuk menghindari kerusakan optik.
• Rentang suhu:Bekerja hanya dalam suhu ruangan 0-70 °C; paparan jangka panjang terhadap suhu ekstrem dapat menurunkan masa pakai VCSEL.
• Pembersihan konektor:Periksa dan bersihkan konektor gaya MPO (di dalam kandang QSFP28) sebelum setiap penyisipan ‡ gunakan pembersih optik yang disetujui.
• Produk Laser Kelas 1:Sesuai dengan IEC 60825-1.
