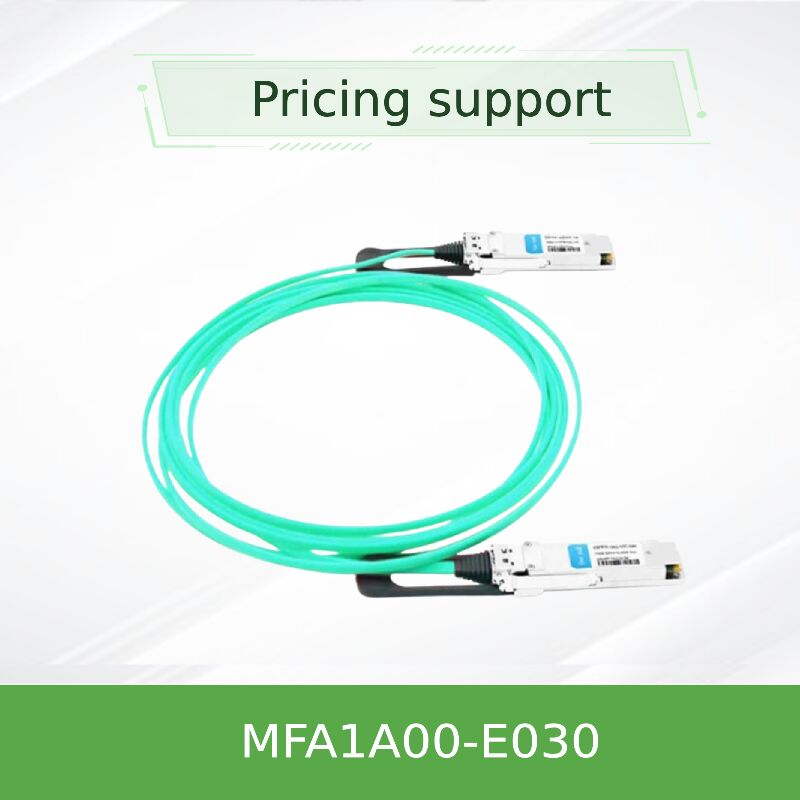

Kabel Optik Aktif Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR 30m InfiniBand LSZH VCSEL
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFA1A00-E030 |
| Dokumen: | MFA1A00-xxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | Baru dan Asli | Teknologi: | Infiniband |
| Kecepatan Data: | Hingga 100Gb/dtk | Tipe Konektor: | QSFP28 |
| Panjang: | 30m | Kekuatan: | Disipasi daya 2,2W (typ, setiap ujung, dengan retiming) |
| Sesuai Roh: | Ya | Pengaturan waktu ulang yang dapat dipilih: | Ya |
| Menyoroti: | Kabel optik Mellanox QSFP28 100Gb/s,Kabel optik aktif InfiniBand EDR 30m,Kabel serat optik Mellanox LSZH VCSEL |
||
Deskripsi Produk
Mellanox MFA1A00-E030 100Gb/s QSFP28 Kabel Optik Aktif
Keuntungan Utama:MFA1A00-E030 adalah kabel optik aktif berbasis VCSEL yang dirancang untuk lingkungan InfiniBand EDR 100Gb / s. Ini menjamin latensi ultra-rendah yang dapat diprediksi, hanya mengkonsumsi 2.2W per ujung (dengan retiming diaktifkan)Dilengkapi dengan konektor QSFP28 hot-plug, fungsi retiming terintegrasi,dan pengkondisian sinyal yang dapat diprogram, AOC ini adalah pilihan optimal untuk cluster komputasi berkinerja tinggi dan topologi pusat data yang padat.
- ✔ Tingkat Data
100Gb/s (4× 25G NRZ) - ✔ Menjangkau
30 meter (OM3/OM4 MMF) - ✔ Konsumsi Listrik
2.2W tipikal (menghidupkan kembali) - ✔ Dukungan Protokol
InfiniBand EDR / 100GbE
Karakteristik Utama
- Empat transceiver serat multi-mode independen di setiap ujung, masing-masing dinilai untuk operasi 26Gb / s, memberikan ruang yang cukup untuk sinyal EDR.
- Per-lane retiming yang dapat dipilih untuk pemancar dan penerima pada 25-26Gbps; secara otomatis beradaptasi dengan kecepatan data yang lebih rendah ketika retiming diabaikan.
- Amplitudo output penerima yang dapat diprogram sepenuhnya dan pra-penekanan, ditambah penyamaan input pemancar yang dapat diprogram dan fungsi penekan.
- Standar SFF-8665 sesuai antarmuka listrik QSFP28 dengan manajemen I2C sesuai dengan spesifikasi SFF-8636.
- Tingkat kesalahan bit di bawah 1E-15, jaket nol halogen asap rendah (LSZH), dan konstruksi yang sesuai dengan RoHS.
Teknologi & Standar
Advanced VCSEL + CDR Arsitektur:Masing-masing ujung MFA1A00-E030 mengintegrasikan empat array VCSEL 850nm dengan fotodetektor PIN yang cocok.Jam tertanam dan data recovery (CDR) sirkuit per jalur dapat diaktifkan untuk ulang waktu baik mengirimkan dan menerima sinyal, secara efektif menghilangkan jitter terakumulasi dan memastikan diagram mata bersih di seluruh 30 meter link.sementara output pra-penekanan membentuk sinyal untuk memenuhi persyaratan masker InfiniBand EDR yang ketat.
Diagnosis Digital yang Komprehensif:Melalui antarmuka I2C (SFF-8636), sistem host dapat mengakses pemantauan waktu nyata suhu, tegangan pasokan, dan tingkat daya optik.pengaturan penyeimbang dan swing output dapat disesuaikan secara dinamis, memungkinkan penyempurnaan untuk aplikasi misi-kritis atau optimasi link.
Prinsip Kerja
MFA1A00-E030 mengkonversi sinyal listrik 25G NRZ masuk dari port QSFP28 host menjadi sinyal optik menggunakan empat laser VCSEL paralel.Sinyal optik ini menyebar melalui serat multimode individu ke ujung jauh, di mana fotodioda PIN melakukan konversi optik ke listrik. Sirkuit CDR terintegrasi dapat secara selektif terlibat untuk meng-time ulang aliran data,menghilangkan degradasi sinyal yang disebabkan oleh hilangnya jejak PCB atau refleksi konektorSemua komponen aktif didukung langsung oleh pasokan standar 3.3V dari slot host, dan konversi optik lengkap terjadi di dalam rumah konektor,menyajikan pengalaman plug-and-play yang mulus.
Aplikasi & penyebaran khas
- InfiniBand EDR cluster di lingkungan HPC (Top500 superkomputer, lembaga penelitian, laboratorium simulasi).
- 100G Ethernet menghubungkan tulang punggung daun dalam pusat data virtual dan jaringan penyedia cloud.
- Konektivitas penyimpanan-ke-switch dengan throughput tinggi untuk NVMe-oF dan sistem file terdistribusi.
- Tautan optik jangka pendek hingga menengah di mana kabel DAC terlalu berat, tidak fleksibel, atau terbatas pada jarak yang lebih pendek.
Spesifikasi Teknis
| Parameter | Nilai / Jangkauan |
|---|---|
| Faktor Bentuk | QSFP28 (sesuai dengan SFF-8665) |
| Tingkat Data | 103.125Gb/s (4× 25.78125G NRZ) |
| Jenis Serat | Multi-mode (MMF) 50/125μm OM3/OM4 |
| Panjang maksimum | 100m (dengan OM4), 30m sebagai MFA1A00-E030 |
| Tegangan Pasokan | 3.135V 3.465V |
| Pembuangan Kekuatan | ≤2,5W (maksimal, menyalakan kembali), 1,8W (biasanya, menyalakan kembali) |
| Suhu operasi | 0°C sampai 70°C |
| BER | < 1E-15 |
| Manajemen | I2C (SFF-8636), diagnostik digital |
Tabel Pemilihan (Bagian)
| Nomor Bagian | Panjang | Konektor | Jaket | Aplikasi |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E030 | 30 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Mengapa Memilih MFA1A00-E030?
- Jangkauan yang diperpanjang melalui DAC:Pada 30 meter, AOC ini dengan mudah membentang dari atas rak ke ujung baris jarak di mana kabel tembaga pasif akan membutuhkan pengulang aktif atau menjadi terlalu rumit untuk rute.
- Kemampuan Retiming yang Benar:Tidak seperti solusi optik pasif atau linier, seri MFA1A00 memiliki sirkuit CDR khusus di keempat jalur, menjamin kepatuhan terhadap spesifikasi integritas sinyal InfiniBand EDR yang ketat.
- Efisiensi Tenaga Terdepan di Industri:Mengkonsumsi hanya 2.2W khas (dengan retiming diaktifkan), meminimalkan beban termal di switch kepadatan tinggi dan kartu jaringan, berkontribusi pada peningkatan PUE pusat data.
- Optimasi sinyal yang dapat diprogram di lapangan:Fine-tune equalization dan pre-emphasis melalui antarmuka I2C merupakan alat yang sangat berharga untuk pemecahan masalah link marginal atau integrasi sistem kustom.
Layanan & Dukungan
- Inventarisasi:Lebih dari 10 juta dolar AS saham, termasuk seri lengkap MFA1A00-Exxx dari panjang 1m sampai 100m.
- Jaminan:Garansi perangkat keras terbatas 1 tahun yang mencakup perbaikan atau penggantian bagian.
- Dukungan Teknis:Dukungan teknik 24/7 untuk penyebaran, kompatibilitas, dan pertanyaan pemecahan masalah.
- Pengiriman:Pengiriman global dengan pelacakan real-time; sebagian besar pesanan dipenuhi dalam waktu 24 jam.
Pertanyaan yang Sering Diajukan
T: Apakah MFA1A00-E030 kompatibel dengan switch Ethernet 100G standar?
A: Ya, sepenuhnya sesuai dengan spesifikasi 100GBASE-SR4 dan beroperasi lancar di setiap port QSFP28 yang mendukung 100G Ethernet (4×25G NRZ).
T: Apa yang membedakan kabel optik aktif ini dari modul optik terpisah dan kabel patch?
A: MFA1A00-E030 memiliki optik yang dilampirkan secara permanen ke serat, menciptakanperakitan pabrik yang biasanya lebih hemat biaya dan lebih mudah digunakan daripada transceiver diskrit dengan serat eksternal.
T: Bisakah retiming dinonaktifkan untuk mencapai latensi yang lebih rendah?
A: Tentu saja. Retiming dapat dinonaktifkan per jalur melalui kontrol I2C. Dengan retiming off, konsumsi daya turun menjadi sekitar 1.5W dan latensi berkurang sekitar 10 ns per arah.
T: Apakah kabel berorientasi atau apakah membutuhkan orientasi khusus?
A: Tidak, kabel adalah bidirectional dan dapat disambungkan ke orientasi manapun; elektronik bernegosiasi otomatis dan komponen optik bekerja secara identik di kedua ujungnya.
T: Jenis serat apa yang digunakan di dalam model 30m?
A: MFA1A00-E030 menggunakan serat multimode OM3 (50/125μm) untuk panjang hingga 100m, memastikan kompatibilitas penuh dengan infrastruktur serat multimode yang ada.
Tindakan Pencegahan Penting
- Sensitivitas ESD:Meskipun rangkaian kabel secara mekanis kokoh, konektor QSFP28 mengandung komponen sensitif statis.
- Radius tikungan minimum:Jangan membengkokkan serat lebih ketat dari 30 mm untuk mencegah degradasi optik atau kerusakan permanen.
- Rentang suhu:Bekerja hanya dalam suhu ruang 0-70°C; paparan jangka panjang di luar kisaran ini dapat mempengaruhi keandalan VCSEL.
- Pembersihan konektor:Periksa dan bersihkan kontak optik di dalam kandang QSFP28 sebelum setiap penyisipan menggunakan pembersih optik yang disetujui.
- Produk Laser Kelas 1:Sesuai dengan IEC 60825-1.
