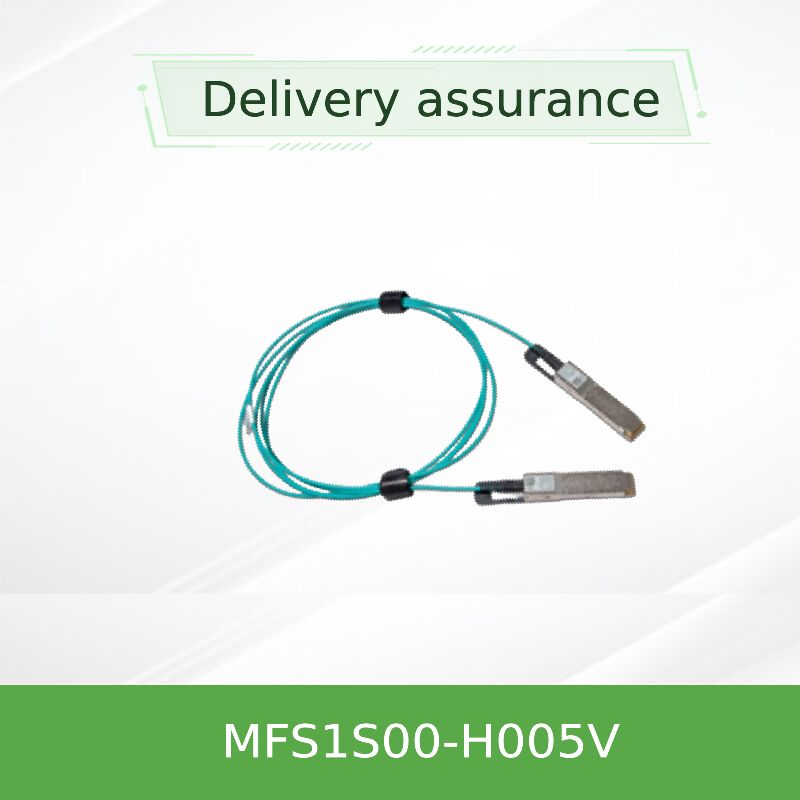

Kabel Optik Aktif NVIDIA MFS1S00-H005V 200Gb/s QSFP56 5m AOC untuk HDR InfiniBand

Kabel optik aktif berkinerja tinggi sepanjang 5 meter yang menampilkan teknologi VCSEL—menghantarkan throughput 200Gb/s melalui serat multimode untuk interkoneksi pusat data InfiniBand HDR dan 200GbE dengan konsumsi daya rendah dan integritas sinyal yang luar biasa.

• Bandwidth agregat 200Gb/s melalui 4x jalur PAM4 50Gb/s per ujung
• Panjang 5 meter dengan diameter 3,0 mm, jaket serat dupleks berperingkat LSZH
• Mendukung InfiniBand HDR (200Gb/s) dan 200 Gigabit Ethernet
• Amplitudo output Rx dan pra-penekanan yang dapat diprogram | Retiming per jalur
• Faktor bentuk QSFP56 yang dapat dicolokkan saat panas, sesuai dengan SFF-8665, daya tipikal 5,0W per ujung

• Throughput 200Gb/s: Empat saluran PAM4 50Gb/s per arah, agregat 200Gb/s full duplex.
• Teknologi VCSEL: Laser Pemancar Permukaan Rongga Vertikal untuk transmisi multimode yang andal dan berbiaya rendah.
• Kemampuan Retiming: Retiming yang dapat dipilih pada semua jalur hingga 50Gb/s untuk pengkondisian sinyal yang optimal.
• Pemantauan Diagnostik Digital (DDM): Pemantauan daya optik, suhu, tegangan, dan arus bias secara real-time.
• Equalization yang Dapat Diprogram: Equalization input Tx dan pra-penekanan output Rx untuk optimasi tautan.

MFS1S00-H005V mematuhi SFF-8665 (listrik QSFP56) dan SFF-8636 (antarmuka manajemen). Menggunakan modulasi PAM4 4x 50Gb/s melalui serat multimode (OM3/OM4). Mendukung InfiniBand HDR (IBTA 1.5) dan 200GBASE-SR4 Ethernet. Terintegrasi CDR (Clock and Data Recovery) per jalur dengan pemilihan kecepatan untuk 25,78125 GBd NRZ (EDR) atau 26,5625 GBd PAM4 (HDR). Sesuai dengan RoHS.

MFS1S00-H005V mengubah sinyal PAM4 50Gb/s listrik dari host menjadi sinyal optik menggunakan empat laser VCSEL di satu ujung. Sinyal ini berjalan melalui serat multimode dan diubah kembali menjadi listrik oleh fotodetektor di ujung yang jauh. Fungsi retiming terintegrasi mengkondisikan ulang sinyal menggunakan sirkuit CDR, mengurangi jitter dan memperpanjang jangkauan. Diagnostik digital terus memantau kesehatan tautan, memberikan umpan balik real-time melalui antarmuka I²C.

• Jaringan InfiniBand HDR: Hubungkan sakelar QM8700/QM8790 ke adaptor ConnectX-6/7.
• Jaringan 200GbE: Tautkan sakelar Spectrum SN3700/SN4600 untuk Ethernet bandwidth tinggi.
• Top-of-Rack ke Server: Koneksi rak jarak pendek hingga 5m dengan latensi rendah.
• Kluster Penyimpanan: Penerapan RDMA over Converged Ethernet (RoCE) dan NVMe-oF.

Catatan: Suhu operasi 0°C hingga 70°C, penyimpanan -40°C hingga 85°C. Radius tikungan minimum 30mm. Mendukung jangkauan hingga 100m dengan panjang yang lebih panjang (H050V, H100V).

• vs. Tembaga Pasif: Jangkauan lebih panjang (5m hingga 100m) dengan bobot lebih ringan, aliran udara lebih baik, dan kekebalan EMI.
• vs. Tembaga Aktif (ACC): Solusi optik memberikan isolasi galvanis dan opsi jarak yang lebih jauh.
• Retiming Terintegrasi: Meningkatkan kualitas sinyal dan kinerja jitter dibandingkan AOC standar.
• Dukungan DDM Penuh: Pemantauan daya optik dan suhu secara real-time untuk pemeliharaan proaktif.

Kami menawarkan konsultasi teknis 24/7, layanan RMA, dan dukungan desain infrastruktur kabel. Setiap MFS1S00-H005V didukung oleh garansi 1 tahun dan pengujian pabrik 100%. Panjang khusus tersedia untuk pesanan volume. Inventaris kami memastikan pengiriman di hari yang sama untuk barang yang tersedia. Dukungan pra-penjualan untuk verifikasi kompatibilitas transceiver tersedia.

J: Ya, ini sepenuhnya kompatibel dengan adaptor ConnectX-6 (HDR) dan ConnectX-5 (EDR) bila digunakan dalam mode yang sesuai.

J: Ya, ini mendukung 100GbE dengan beroperasi dalam mode PAM4 2x50G atau mode NRZ 4x25G dengan pengaturan pemilihan kecepatan yang sesuai.

J: Seri MFS1S00 mendukung hingga 100m dengan model -H100V. Versi 5m ideal untuk koneksi intra-rak.

J: Tidak, ini plug-and-play. Kabel secara otomatis menegosiasikan protokol dan kecepatan dengan host.

J: Radius tikungan minimum adalah 30mm. Hindari tikungan tajam untuk menjaga integritas sinyal.

• Sensitivitas ESD: Gunakan tali pergelangan tangan yang dibumikan saat memasukkan ke dalam sangkar QSFP. Konektor dikirim dengan penutup pelindung—lepaskan hanya segera sebelum pemasangan.
• Bersihkan Sebelum Digunakan: Selalu bersihkan konektor optik dengan pembersih sekali klik yang sesuai sebelum dimasukkan—kontaminasi menyebabkan kesalahan tautan.
• Radius Tikungan: Jangan melebihi radius tikungan 30mm; hindari tegangan pada konektor.
• Suhu Operasi: Pastikan suhu sekitar dalam 0°C–70°C.
• Penyimpanan: Simpan di lingkungan yang bersih dan kering antara -40°C dan 85°C.
