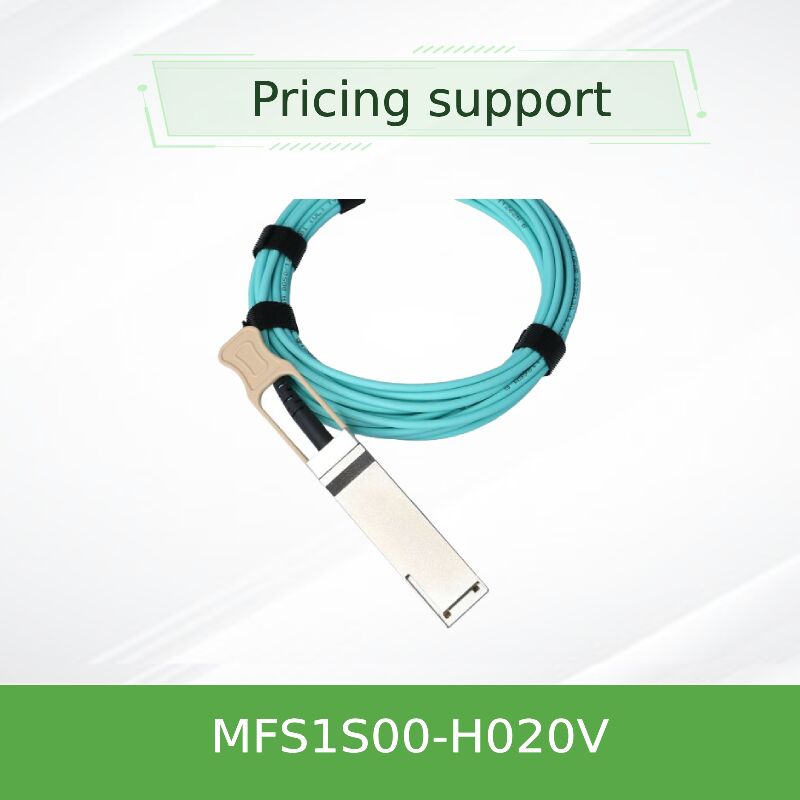

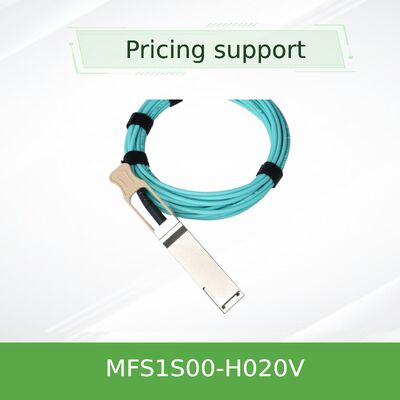

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 Kabel Optik Aktif 20m AOC untuk HDR InfiniBand

Medium-reach 20-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with integrated digital diagnostics and low power consumption.

• 200Gb/s bandwidth agregat lebih dari 4x 50Gb/s jalur PAM4 per ujung
• Panjang 20 meter dengan diameter 3,0 mm, jaket serat dupleks berukuran LSZH
• Mendukung InfiniBand HDR (200Gb/s) dan 200 Gigabit Ethernet
• Pemantauan Diagnostik Digital Penuh (DDM): daya optik, suhu, tegangan, arus bias
• Faktor bentuk QSFP56 hot-pluggable, sesuai dengan SFF-8665, daya tipikal 5,0W per ujung

• 200Gb/s throughput:Empat 50Gb/s saluran PAM4 per arah, agregat 200Gb/s full duplex.
• Teknologi VCSEL:Vertical Cavity Surface-Emitting Lasers untuk transmisi multimode yang dapat diandalkan dan murah di atas 20m.
• Kemampuan Retiming:Retiming yang dapat dipilih pada semua jalur hingga 50Gb/s untuk kondisi sinyal yang optimal.
• Pemantauan Diagnostik Digital (DDM):Pemantauan waktu nyata daya optik, suhu, tegangan, dan arus bias untuk pemeliharaan proaktif.
• Pengukuran yang dapat diprogram:Pembagian input Tx dan output Rx untuk optimasi link.

MFS1S00-H020V sesuai denganSFF-8665(QSFP56 listrik) danSFF-8636(interface manajemen).4x 50Gb/s modulasi PAM4melalui serat multimode (OM3/OM4). MendukungInfiniBand HDR(IBTA 1.5) dan200GBASE-SR4Ethernet, terintegrasiCDR (Clock and Data Recovery)per jalur dengan rate pilih untuk 25,78125 GBd NRZ (EDR) atau 26,5625 GBd PAM4 (HDR).

MFS1S00-H020V mengkonversi sinyal PAM4 listrik 50Gb/s dari host menjadi sinyal optik menggunakan empat laser VCSEL di satu ujung.Sinyal ini bergerak melalui serat multimode dan diubah kembali ke listrik oleh fotodetektor di ujung jauh.fungsi retimingmengkondisikan kembali sinyal menggunakan sirkuit CDR, mengurangi jitter dan memperluas jangkauan.memberikan umpan balik secara real-time melalui antarmuka I2C untuk optimasi link dan prediksi kesalahan.

• InfiniBand HDR Fabrics:Sambungkan saklar QM8700/QM8790 ke adaptor ConnectX-6/7 di beberapa rak.
• Jaringan 200GbE:Switch Link Spectrum SN3700/SN4600 untuk Ethernet bandwidth tinggi hingga 20m.
• Rack atas ke Rack berdekatan:Koneksi jangkauan menengah antara rak tetangga.
• Cluster penyimpanan:RDMA melalui penyebaran Ethernet Converged (RoCE) dan NVMe-oF yang membutuhkan jangkauan yang lebih panjang.

Catatan: Suhu operasi 0°C sampai 70°C, penyimpanan -40°C sampai 85°C. Radius tikungan minimum 30mm. Mendukung jangkauan hingga 100m dengan panjang yang lebih panjang (H050V, H100V). Toleransi panjang: ± 0,5m untuk panjang 20m.

• Vs Passive Copper:Jangkauan yang lebih panjang (20m) dengan berat yang lebih rendah, aliran udara yang lebih baik, dan kekebalan EMI yang lengkap.
• vs Tembaga Aktif (ACC):Solusi optik memberikan isolasi galvanik dan kemampuan jarak jauh.
• Retiming Terintegrasi:Meningkatkan kualitas sinyal dan kinerja jitter dibandingkan AOC standar pada jarak 20m.
• Dukungan DDM penuh:Pemantauan daya optik dan suhu secara real-time untuk pemeliharaan proaktif dan prediksi kesalahan.
• Fleksibilitas jangkauan menengah:Ideal untuk koneksi antara rak yang berdekatan atau melintasi lorong.

Kami menawarkan konsultasi teknis 24/7, layanan RMA, dan dukungan desain infrastruktur kabel.Panjang kustom yang tersedia untuk pesanan volume. Inventaris kami memastikan pengiriman pada hari yang sama untuk barang-barang dalam stok. dukungan pra-penjualan untuk verifikasi kompatibilitas transceiver dan perhitungan anggaran link tersedia.

A:Ya, itu sepenuhnya kompatibel dengan ConnectX-6 (HDR) dan ConnectX-5 (EDR) adaptor. jangkauan 20m baik dalam anggaran optik untuk HDR.

A:Ya, ia mendukung 100GbE dengan beroperasi dalam modus 2x50G PAM4 atau modus 4x25G NRZ dengan pengaturan pilihan rate yang sesuai.

A:Konsumsi daya adalah 5,0W per ujung yang khas, independen dari panjang karena retiming terintegrasi dan driver VCSEL.

A:Tidak, itu plug-and-play, kabel secara otomatis menegosiasikan protokol dan kecepatan dengan host.

A:Radius tikungan minimal 30mm Hindari tikungan tajam untuk menjaga integritas sinyal.

• Sensitivitas ESD:Gunakan tali pergelangan tangan yang tertanam saat dimasukkan ke dalam kandang QSFP. Konektor dikirimkan dengan tutup pelindung.
• Bersihkan sebelum digunakan:Selalu bersihkan konektor optik dengan pembersih satu klik yang tepat sebelum dimasukkan. Kontaminasi menyebabkan kesalahan link.
• Radius lentur:Jangan melebihi radius tikungan 30 mm; hindari ketegangan pada konektor.
• Suhu operasi:Pastikan suhu lingkungan dalam 0°C ∼ 70°C.
• Penyimpanan:Simpan dalam lingkungan yang bersih dan kering antara -40°C dan 85°C.
