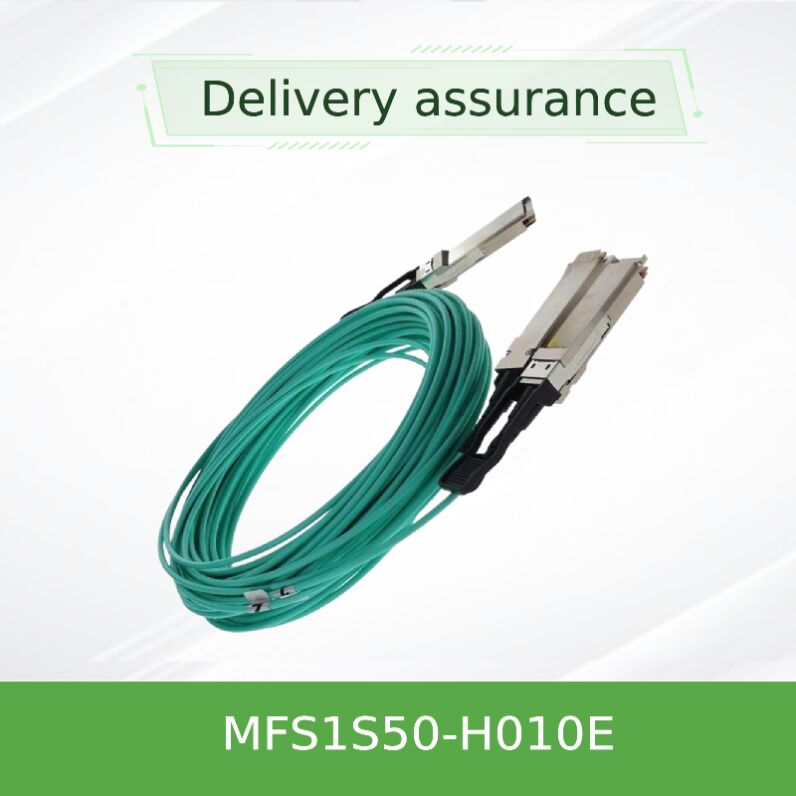

Kabel Splitter Optik Aktif NVIDIA Mellanox MFS1S50-H010E 200Gb/s ke 2x100Gb/s QSFP56 AOC 10m

Cost-effective 10-meter active optical splitter cable featuring VCSEL technology—converts a single 200Gb/s QSFP56 port into two independent 100Gb/s QSFP56 connections for HDR InfiniBand and 200GbE data center topologies.

• 200Gb/s sampai 2x100Gb/s arsitektur breakout (4x50G PAM4 sampai 2x2x50G)
• Panjang 10 meter dengan serat multimode aqua, jaket berkualitas LSZH
• Mendukung InfiniBand HDR (200G) ke HDR100 (100G) dan 200GbE ke 100GbE
• Amplitudo output Rx yang dapat diprogram dan pra-penekanan.
• Konektor QSFP56 hot-pluggable, sesuai dengan SFF-8665, 4,5W (akhir 200G) / 3,0W (akhir 100G)

• Arsitektur Breakout:Satu ujung QSFP56 200Gb/s terbagi menjadi dua ujung QSFP56 100Gb/s yang ideal untuk koneksi switch to server.
• Teknologi VCSEL:Vertical Cavity Surface-Emitting Lasers untuk transmisi multimode yang andal dan murah lebih dari 10m.
• Dukungan Dual Data Rate:200G HDR ke 2x100G HDR100 (InfiniBand) atau 200GbE ke 2x100GbE.
• Pemantauan Diagnostik Digital (DDM):Pemantauan waktu nyata daya optik, suhu, tegangan, dan bias arus per jalur.
• Konsumsi daya rendah:4.5W biasanya pada ujung 200G, 3.0W per ujung 100G.

MFS1S50-H010E sesuai denganSFF-8665(QSFP56 listrik) danSFF-8636(interface manajemen).4x 50Gb/s modulasi PAM4pada ujung 200G, bercabang menjadi 2x2x50G PAM4 pada dua ujung 100G.InfiniBand HDR/HDR100(IBTA 1.5) dan200GBASE-SR4 / 100GBASE-SR2Ethernet, terintegrasiCDR (Clock and Data Recovery)per jalur dengan rate pilih untuk 25,78125 GBd NRZ atau 26,5625 GBd PAM4.

MFS1S50-H010E mengkonversi sinyal listrik 50Gb/s PAM4 dari port host 200G menjadi sinyal optik menggunakan empat laser VCSEL.Empat jalur optik dibagi menjadi dua kelompok masing-masing dua jalur, diarahkan ke dua konektor 100G QSFP56 yang terpisah. di setiap ujung 100G, fotodetektor mengubah sinyal optik kembali ke listrik.Waktu ulang CDRDigital diagnostics terus memantau kesehatan link, memberikan umpan balik real-time melalui antarmuka I2C.

• Koneksi Switch-to-Server:Hubungkan port switch 200G QM8700 ke dua adaptor 100G ConnectX-6/7.
• 200GbE sampai 100GbE Breakout:Hubungkan switch Spektrum 200G ke dua server atau node penyimpanan 100G.
• Top-of-Rack Fan-Out:Menggunakan port switch dengan kepadatan tinggi secara efisien untuk infrastruktur kecepatan campuran.
• HDR100 Kluster:Membangun kain HDR100 yang hemat biaya menggunakan saklar HDR dengan kabel putus.

Catatan: Suhu operasi 0°C sampai 70°C, penyimpanan -40°C sampai 85°C. Radius lentur minimal 30mm. Daya akhir 100G: 3.0W khas.

• vs Passive Copper Splitter:Jangkauan yang lebih panjang (10m) dengan berat yang lebih rendah, aliran udara yang lebih baik, dan kekebalan EMI yang lengkap.
• dibandingkan dengan AOC yang terpisah:Kabel tunggal mengurangi biaya dan menyederhanakan manajemen kabel untuk aplikasi kipas.
• Retiming Terintegrasi:Meningkatkan kualitas sinyal dan kinerja jitter lebih jauh.
• Dukungan DDM penuh:Pemantauan daya optik dan suhu secara real time per port untuk pemeliharaan proaktif.
• Optimasi HDR100:Sempurna untuk membangun kain 100G yang hemat biaya menggunakan port switch 200G.

Kami menawarkan konsultasi teknis 24/7, layanan RMA, dan dukungan desain infrastruktur kabel. Setiap MFS1S50-H010E didukung oleh garansi 1 tahun dan 100% tes pabrik.Panjang kustom yang tersedia untuk pesanan volume. Inventaris kami memastikan pengiriman pada hari yang sama untuk barang-barang dalam stok. dukungan pra-penjualan untuk verifikasi kompatibilitas transceiver dan perhitungan anggaran link tersedia.

A:Ya, itu dirancang persis untuk kasus penggunaan ¢ 200G HDR switch ke dua adaptor HDR100.

A:Ya, mendukung protokol 200GbE/100GbE dan InfiniBand HDR/HDR100.

A:Masing-masing ujung 100G mengkonsumsi sekitar 3,0W biasa, maksimum 3,5W.

A:Kedua ujung 100G harus terhubung ke port yang valid untuk operasi yang benar; kabel tidak dirancang untuk penggunaan ujung tunggal.

A:Radius tikungan minimal 30mm Hindari tikungan tajam untuk menjaga integritas sinyal.

• Sensitivitas ESD:Gunakan tali pergelangan tangan yang tertanam saat dimasukkan ke dalam kandang QSFP. Konektor dikirimkan dengan tutup pelindung.
• Bersihkan sebelum digunakan:Selalu bersihkan konektor optik dengan pembersih satu klik yang tepat sebelum dimasukkan. Kontaminasi menyebabkan kesalahan link.
• Radius lentur:Jangan melebihi radius tikungan 30 mm; hindari ketegangan pada konektor.
• Suhu operasi:Pastikan suhu lingkungan dalam 0°C ∼ 70°C.
• Penyimpanan:Simpan dalam lingkungan yang bersih dan kering antara -40°C dan 85°C.
