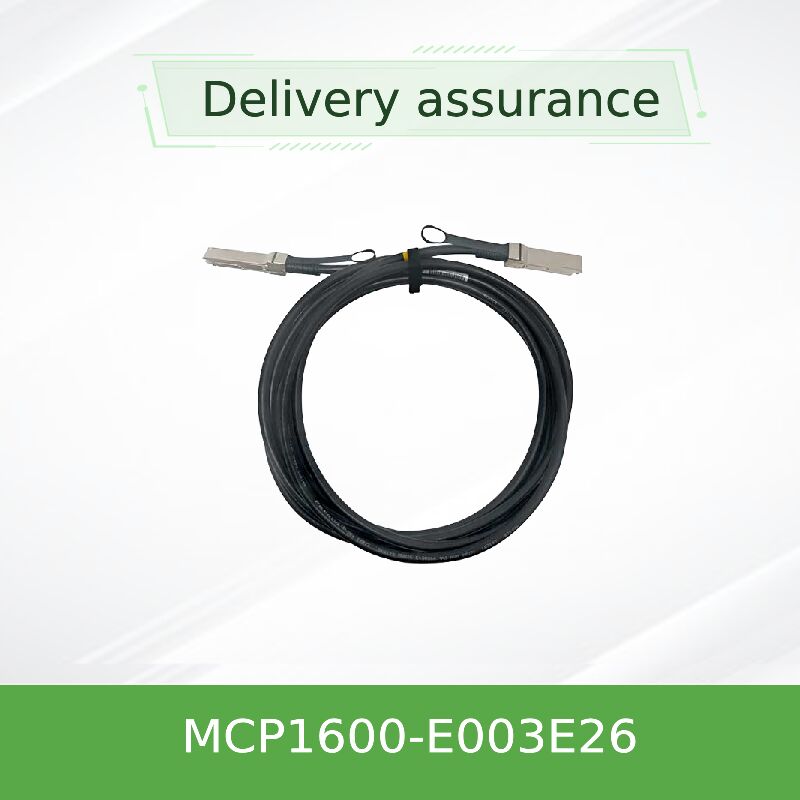

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passive DAC Kabel 3m EDR InfiniBand
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCP1600-E003E26 |
| Dokumen: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | Baru dan Asli | Teknologi: | Infiniband |
| Jenis: | Kabel Mellanox AOC | panjang kabel: | 3 meter |
| Nama: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Kabel j | Kata kunci: | Kabel Mellanox DAC |
| Menyoroti: | MCP1600-E003E26,Kabel DAC Pasif QSFP28,Kabel DAC 3m |
||
Deskripsi Produk
Kabel tembaga pasif 3 meter hemat biaya yang menghadirkan throughput 100Gb/s untuk aplikasi EDR InfiniBand dan 100GbE—menampilkan konsumsi daya mendekati nol, latensi ultra-rendah, dan integritas sinyal yang kuat untuk interkoneksi pusat data jarak pendek.
- Bandwidth agregat 100Gb/s melalui 4x jalur NRZ 25Gb/s per arah
- Panjang 3 meter dengan konduktor 26AWG, jaket LSZH hitam
- Mendukung InfiniBand EDR (100Gb/s) dan 100 Gigabit Ethernet
- Konsumsi daya mendekati nol (<0,1W) | Tingkat Kesalahan Bit lebih baik dari 1E-15
- Faktor bentuk QSFP28 yang dapat dicolokkan saat panas, sesuai SFF-8665, sesuai RoHS
- Throughput 100Gb/s: Empat saluran NRZ 25Gb/s per arah, agregat 100Gb/s full duplex.
- Desain Tembaga Pasif: Tidak ada komponen aktif—biaya terendah, latensi nol, dan konsumsi daya hampir nol.
- Konduktor 26AWG: Dioptimalkan untuk jangkauan 3 meter dengan integritas sinyal yang sangat baik.
- Protokol Agnostik: Mendukung InfiniBand EDR dan 100GbE dengan negosiasi otomatis.
- Pengujian Ketat: 100% diuji produksi untuk BER <1E-15 dengan sistem Mellanox.
MCP1600-E003E26 mematuhi SFF-8665 (listrik QSFP28) dan SFF-8636 (antarmuka manajemen). Menggunakan modulasi NRZ 4x 25Gb/s melalui pasangan tembaga twinax. Mendukung InfiniBand EDR (IBTA 1.3) dan 100GBASE-CR4 Ethernet. EEPROM terintegrasi menyediakan identifikasi produk melalui I²C. Sesuai RoHS dengan jaket LSZH.
Sebagai kabel tembaga direct attach pasif, MCP1600-E003E26 mengandalkan pasangan terpilin 26AWG berkualitas tinggi dan pencocokan impedansi presisi (100Ω diferensial) untuk mentransmisikan sinyal NRZ 25Gb/s hingga 3 meter tanpa amplifikasi aktif. Konstruksi kabel meminimalkan skew dan crosstalk, sementara EEPROM menyediakan data konfigurasi (panjang, vendor, petunjuk ekualisasi) ke perangkat host. Hasilnya adalah tautan latensi nol, daya mendekati nol yang ideal untuk koneksi intra-rak jarak pendek.
- Fabrik InfiniBand EDR: Hubungkan switch QM8700/QM8790 ke adapter ConnectX-5/6 di dalam rak.
- Jaringan 100GbE: Tautkan switch Spectrum ke server atau node penyimpanan yang berjarak hingga 3m.
- Top-of-Rack ke Server: Koneksi intra-rak jarak pendek dengan daya dan biaya minimal.
- Kluster Penyimpanan: Penerapan RDMA over Converged Ethernet (RoCE) dan NVMe-oF.
| Model | Panjang | AWG | Kecepatan Data | Konektor | Daya | Diameter Kabel |
|---|---|---|---|---|---|---|
| MCP1600-E003E26 | 3 m | 26 AWG | 100Gb/s (4x25G NRZ) | QSFP28 | < 0,1 W | 9,4 ± 0,4 mm |
| MCP1600-E002E30 | 2 m | 30 AWG | 100Gb/s | QSFP28 | < 0,1 W | 7,1 ± 0,35 mm |
| MCP1600-E005E26 | 5 m | 26 AWG | 100Gb/s | QSFP28 | < 0,1 W | 9,4 ± 0,4 mm |
Catatan: Suhu operasi 0°C hingga 70°C, penyimpanan -40°C hingga 85°C. Radius tikungan tunggal minimum: 47mm (5x diameter). Radius tikungan berulang/perakitan: 94mm (10x diameter).
- vs. Kabel Optik Aktif (AOC): Biaya jauh lebih rendah, konsumsi daya nol, dan tidak perlu pembersihan.
- vs. Tembaga Aktif (ACC): Biaya lebih rendah dan daya nol—ideal untuk jangkauan sangat pendek ≤3m.
- Keandalan Terbukti: BER lebih baik dari 1E-15 dengan sistem Mellanox memastikan transmisi bebas kesalahan.
- 26AWG Lebih Tebal: Integritas sinyal lebih baik pada 3m dibandingkan kabel 30AWG.
Kami menawarkan konsultasi teknis 24/7, layanan RMA, dan dukungan desain infrastruktur kabel. Setiap MCP1600-E003E26 didukung oleh garansi perangkat keras terbatas 1 tahun dan pengujian pabrik 100%. Inventaris kami memastikan pengiriman di hari yang sama untuk item yang tersedia. Dukungan pra-penjualan untuk verifikasi kompatibilitas dengan adapter ConnectX dan switch Quantum tersedia.
T: Apakah kabel ini kompatibel dengan adapter ConnectX-5 dan ConnectX-6?
J: Ya, ini sepenuhnya kompatibel dengan adapter ConnectX-5 (EDR) dan ConnectX-6 (EDR/HDR100).
T: Bisakah saya menggunakan DAC ini untuk aplikasi 100GbE?
J: Ya, ini mendukung Ethernet 100GBASE-CR4 serta InfiniBand EDR.
T: Berapa radius tikungan minimum untuk pemasangan?
J: Untuk tikungan tunggal (jauh dari konektor), minimum adalah 47mm (5x diameter). Untuk tikungan berulang atau perakitan di dekat konektor, pertahankan 94mm (10x diameter).
T: Apakah memerlukan konfigurasi?
J: Tidak, ini plug-and-play. EEPROM menyediakan identifikasi, dan host secara otomatis mengatur tautan.
T: Berapa konsumsi dayanya?
J: Mendekati nol (<0,1W) karena tidak ada komponen aktif.
- Sensitivitas ESD: Gunakan tali pergelangan tangan yang dibumikan saat memasukkan ke dalam sangkar QSFP. Konektor dikirimkan dengan penutup pelindung—lepaskan hanya segera sebelum pemasangan.
- Radius Tikungan: Jangan melebihi radius tikungan minimum (47mm tunggal, 94mm berulang). Hindari tikungan tajam di dekat konektor.
- Suhu Operasi: Pastikan suhu sekitar dalam 0°C–70°C.
- Penyimpanan: Simpan di lingkungan yang bersih dan kering antara -40°C dan 85°C.
- Kompatibilitas: Verifikasi jenis konektor (QSFP28) sesuai dengan peralatan Anda.
