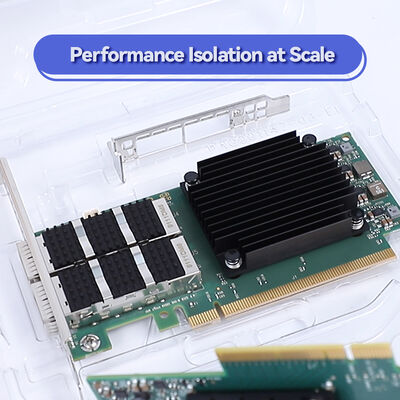

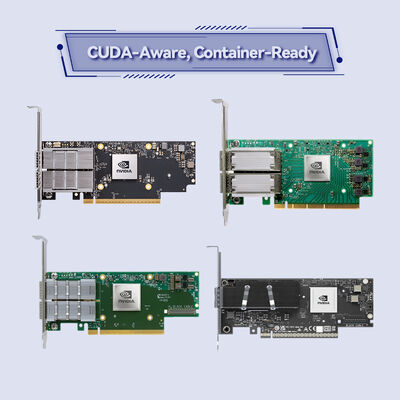

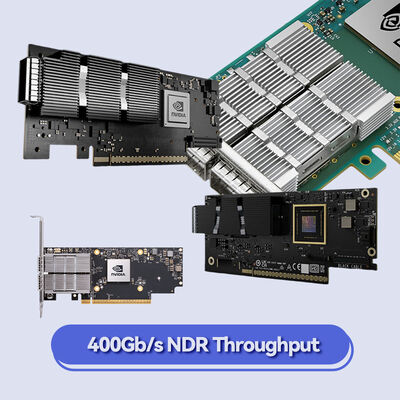

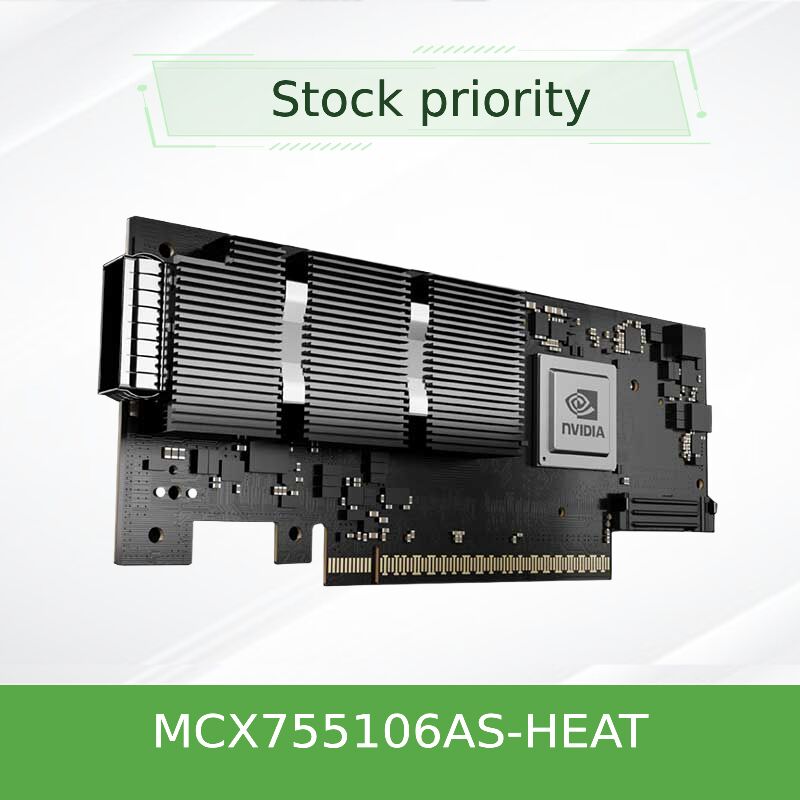

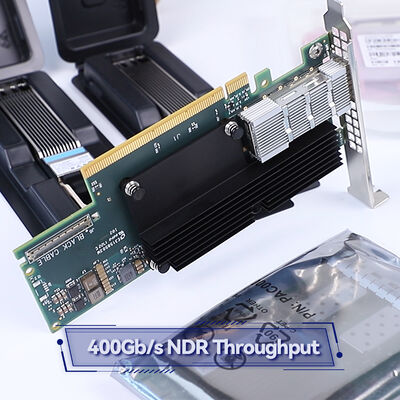

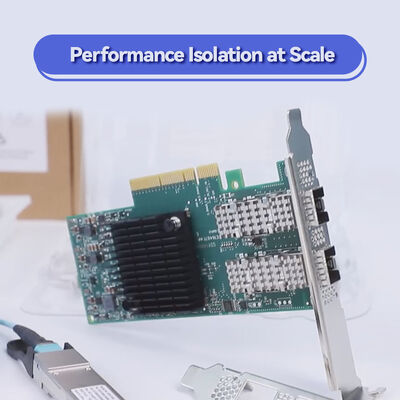

NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adapter
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | Mcx755106as-heat (900-9x7ah-0078-dtz) |
| Dokumen: | Connectx-7 infiniband.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | Mcx755106as-heat (900-9x7ah-0078-dtz) | Pelabuhan: | 2-port |
|---|---|---|---|
| Teknologi: | Infiniband | Tipe Antarmuka: | OSFP56 |
| Spesifikasi: | 16.7cm x 6.9cm | Asal: | India / Israel / Cina |
| tingkat transmisi: | 200gbe | Antarmuka host: | Gen3 x16 |
| Menyoroti: | Adaptor NVIDIA ConnectX-7 InfiniBand,Kartu jaringan Mellanox 400Gb/s,Adaptor cerdas dengan dukungan NDR |
||
Deskripsi Produk
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adapter
Model andalan PCIe Gen5 x16 InfiniBand & RoCE Dual-Port 400G. Adaptor jaringan RDMA 400Gb/s latensi ultra-rendah yang direkayasa untuk pabrik AI, kluster HPC, dan pusat data cloud hyperscale. ConnectX-7 MCX755106AS-HEAT mengintegrasikan komputasi dalam jaringan, offload keamanan perangkat keras, dan virtualisasi canggih untuk mempercepat komputasi ilmiah modern dan infrastruktur yang ditentukan perangkat lunak.
Ikhtisar Produk
Keluarga NVIDIA ConnectX-7 memberikan kinerja terobosan dengan bandwidth hingga 400Gb/s per port, mendukung InfiniBand (NDR/HDR/EDR) dan Ethernet (hingga 400GbE). Model MCX755106AS-HEAT menampilkan antarmuka host PCIe Gen5 (hingga x32 jalur), kepadatan dual-port 400Gb/s, kemampuan multi-host, dan mesin canggih untuk GPUDirect RDMA, akselerasi NVMe-oF, dan kriptografi inline. Dibangun untuk pelatihan AI, simulasi, dan analitik real-time yang menuntut, adaptor ini mengurangi overhead CPU sambil memaksimalkan throughput dan keamanan data.
Dengan memori on-board untuk offload rendezvous, akselerasi kolektif SHARP, dan offload SDN ASAP2, ConnectX-7 mengubah server standar menjadi node jaringan berkinerja tinggi dengan jitter mendekati nol dan waktu presisi nanodetik (IEEE 1588v2 Kelas C).
Fitur Utama
- NDR InfiniBand & 400GbE siap - Hingga 400Gb/s per port, konfigurasi dual-port memberikan bandwidth agregat 800Gb/s; mendukung NDR, HDR, EDR InfiniBand dan 400/200/100/50/25/10GbE.
- PCIe Gen5 x16 (hingga x32 jalur) - Antarmuka host throughput tinggi dengan petunjuk pemrosesan TLP, ATS, PASID, dan SR-IOV.
- Komputasi dalam Jaringan - Offload perangkat keras operasi kolektif (SHARP), protokol rendezvous, offload burst buffer.
- GPUDirect RDMA & GPUDirect Storage - Jalur data langsung GPU-ke-NIC, mempercepat deep learning dan analitik data.
- Mesin Keamanan Perangkat Keras - Enkripsi/dekripsi IPsec/TLS/MACsec inline (AES-GCM 128/256-bit) + secure boot dengan root-of-trust perangkat keras.
- Akselerasi Penyimpanan Canggih - NVMe-oF (over Fabrics/TCP), offload NVMe/TCP, handover tanda T10-DIF, iSER, NFS over RDMA, SMB Direct.
- Akselerasi ASAP2 SDN & VirtIO - Offload OVS, enkapsulasi VXLAN/GENEVE/NVGRE, pelacakan koneksi, dan parser yang dapat diprogram.
- Waktu Presisi - PTP (IEEE 1588v2) dengan akurasi 12ns, SyncE, penjadwalan yang dipicu waktu, pacing paket.
Teknologi: Di Dalam ConnectX-7
Dibangun pada proses 7nm, ConnectX-7 mengintegrasikan beberapa mesin akselerasi perangkat keras yang meng-offload CPU dan memberikan kinerja yang deterministik. Pilar teknologi utama meliputi:
- RDMA over Converged Ethernet (RoCE) - Zero-Touch RoCE untuk fabric Ethernet latensi rendah.
- Dynamically Connected Transport (DCT) & XRC - Komunikasi MPI dan HPC yang efisien.
- On-Demand Paging (ODP) & User Memory Registration (UMR) - Menyederhanakan manajemen memori untuk aplikasi skala besar.
- Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) - Pengurangan data dalam jaringan untuk kolektif MPI.
- Teknologi Multi-Host - Memungkinkan hingga 4 host independen untuk berbagi satu adaptor, mengoptimalkan pemanfaatan server.
- Manajemen PLDM & SPDM - Pembaruan firmware, pemantauan, dan attestasi perangkat untuk keamanan perusahaan.
Penyebaran Khas
- Kluster AI & Machine Learning - Pelatihan skala besar dengan NCCL, UCX, dan GPUDirect RDMA.
- Simulasi & Riset HPC - Pemodelan cuaca, genomik, dinamika molekuler yang membutuhkan MPI latensi rendah.
- Cloud Hyperscale & SDDC - Jaringan overlay, akselerasi NFV, multi-tenancy aman (SR-IOV).
- Sistem Penyimpanan Perusahaan - Offload target NVMe-oF dan sistem file terdistribusi (Lustre, GPUDirect Storage).
- 5G Edge & Telekomunikasi - Infrastruktur sensitif waktu dengan PTP Kelas C dan keamanan MACsec.
Kompatibilitas
Sistem Operasi & Virtualisasi: Driver in-box untuk Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV), dan Kubernetes (plugin CNI). Dioptimalkan untuk NVIDIA HPC-X, UCX, OpenMPI, MVAPICH, MPICH, OpenSHMEM, NCCL, dan UCC.
Kompatibilitas Perangkat Keras: Slot PCIe Gen5 standar (mekanis x16, elektrik x16/x32). Tersertifikasi dengan platform server utama dari Dell, HPE, Supermicro, Lenovo, dan sistem NVIDIA DGX.
Interoperabilitas: Sepenuhnya sesuai dengan InfiniBand Trade Association Spec 1.5, IEEE 802.3 untuk Ethernet, dan spesifikasi PCI-SIG Gen5.
Spesifikasi - ConnectX-7 MCX755106AS-HEAT
| Parameter | Detail |
|---|---|
| Model Produk | MCX755106AS-HEAT |
| Bentuk Faktor | PCIe HHHL (Half Height Half Length), braket FHHL opsional |
| Antarmuka Host | PCIe Gen5.0 x16 (hingga 32 jalur, mendukung bifurkasi & Multi-Host) |
| Protokol Jaringan | InfiniBand (NDR/HDR/EDR) & Ethernet (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| Konfigurasi Port | Dual-port QSFP-DD (2x 400Gb/s NDR, 800Gb/s agregat) |
| Kecepatan InfiniBand | NDR 400Gb/s per port, HDR 200Gb/s, EDR 100Gb/s, FDR (kompatibel) |
| Kecepatan Ethernet | 400/200/100/50/25/10GbE NRZ/PAM4 |
| Memori On-board | Memori dalam jaringan terintegrasi untuk offload rendezvous & burst buffer |
| Offload Keamanan | IPsec, TLS, MACsec inline (AES-GCM 128/256-bit), Secure Boot, Enkripsi Flash |
| Offload Penyimpanan | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER, NFS over RDMA, SMB Direct |
| Waktu & Sinkronisasi | IEEE 1588v2 PTP (akurasi 12ns), SyncE, PPS terprogram, penjadwalan yang dipicu waktu |
| Virtualisasi | SR-IOV, akselerasi VirtIO, offload VXLAN/NVGRE/GENEVE, Pelacakan Koneksi (firewall L4) |
| Manajemen | NC-SI, MCTP over SMBus/PCIe, PLDM (Monitor/Firmware/FRU/Redfish), SPDM, flash SPI, JTAG |
| Remote Boot | Boot InfiniBand, iSCSI, UEFI, PXE |
| Konsumsi Daya | Tidak ditentukan secara publik - adaptor dual-port berkinerja tinggi membutuhkan aliran udara yang memadai; harap konfirmasi sebelum memesan |
| Suhu Operasional | 0°C hingga 55°C (dengan pendinginan sasis yang sesuai) |
Catatan: Beberapa parameter mungkin bervariasi tergantung pada firmware dan konfigurasi sistem. Konsultasikan dokumentasi NVIDIA atau hubungi Starsurge untuk validasi spesifik.
Keunggulan - Dibangun untuk Pusat Data Modern
Biaya Kepemilikan Total Terendah Meng-offload CPU dari tugas jaringan, penyimpanan, dan keamanan -- menurunkan biaya daya dan pendinginan per Gb/s.
Bandwidth Siap Masa Depan PCIe Gen5 dan NDR 400G per port menghilangkan hambatan untuk server GPU generasi berikutnya dan kluster AI.
Keamanan Perusahaan Enkripsi inline perangkat keras (IPsec/TLS/MACsec) dan rantai kepercayaan yang aman memenuhi kepatuhan (FIPS, DoD).
Integrasi Mulus Kompatibilitas penuh dengan distro utama, hypervisor, dan platform orkestrasi kontainer.
Pertanyaan yang Sering Diajukan (FAQ)
T: Apakah MCX755106AS-HEAT kompatibel dengan switch InfiniBand dan Ethernet?
Ya. ConnectX-7 mendukung operasi dual-protokol; Anda dapat menggunakannya dalam mode InfiniBand (fabric NDR) atau mode Ethernet (RoCE). Adaptor mendeteksi secara otomatis atau dapat dikonfigurasi melalui firmware.
T: Apakah model dual-port ini mendukung GPUDirect Storage di kedua port secara bersamaan?
Tentu saja. GPUDirect Storage dan GPUDirect RDMA sepenuhnya didukung di kedua port, memungkinkan pergerakan data langsung antara penyimpanan dan memori GPU tanpa buffer lompatan CPU.
T: Opsi bifurkasi PCIe apa yang tersedia untuk MCX755106AS-HEAT?
Ini mendukung bifurkasi standar (x16, x8/x8) dan NVIDIA Multi-Host yang memungkinkan hingga 4 host independen dengan platform switch PCIe yang sesuai.
T: Bisakah saya menggunakan adaptor ini untuk offload NVMe/TCP?
Ya. Offload perangkat keras untuk NVMe over TCP mengurangi utilisasi CPU dan meningkatkan latensi untuk penyimpanan yang ditentukan perangkat lunak.
T: Di mana saya dapat menemukan firmware dan driver terbaru?
Driver disertakan dalam kernel Linux mainstream (MLNX_OFED). Alat resmi NVIDIA Mellanox (mlxconfig, flint) mendukung pembaruan firmware. Starsurge juga menyediakan paket firmware yang dikurasi.
Perhatian & Catatan Pemesanan
- Pastikan motherboard server menyediakan slot PCIe Gen5 dengan pendinginan yang memadai (aliran udara aktif direkomendasikan untuk operasi 400G).
- Untuk konfigurasi Multi-Host, verifikasi dukungan platform dan persyaratan pengkabelan (kabel splitter mungkin diperlukan).
- Modul optik / kabel DAC dijual terpisah; gunakan transceiver yang memenuhi syarat NVIDIA untuk kepatuhan.
- Konsumsi daya maksimum tidak dipublikasikan oleh NVIDIA; desain termal tipikal mengasumsikan kisaran 30W-40W di bawah beban berat untuk model dual-port, harap validasi dengan panduan termal sasis Anda.
- Untuk fitur kriptografi (offload IPsec/TLS), lisensi tambahan mungkin diperlukan; harap konfirmasi dengan penjualan.
Matriks Kompatibilitas (Disederhanakan)
| Komponen / Ekosistem | Didukung | Catatan |
|---|---|---|
| NVIDIA DGX H100 / GH200 | Ya | Tersertifikasi dengan konfigurasi dual-port |
| VMware vSphere / ESXi | Ya (SR-IOV) | Dukungan driver disertakan |
| Kernel Linux 5.x+ | Ya (In-box) | MLNX_OFED direkomendasikan |
| Windows Server 2022 | Ya | RDMA / RoCE Asli |
| Kubernetes / CNI | Ya | Multus, SR-IOV CNI |
| OpenMPI / MVAPICH | Ya | Dioptimalkan untuk InfiniBand verbs |
Daftar Periksa Pembeli - Adopsi ConnectX-7
- Periksa platform host: slot PCIe Gen5 (atau Gen4 dengan kompatibilitas mundur tetapi bandwidth terbatas).
- Konfirmasi jenis kabel: 400G NDR (OSFP/QSFP-DD) atau splitter untuk 2x200G per port.
- Verifikasi pendinginan: adaptor berdaya tinggi dual-port membutuhkan setidaknya aliran udara 350 LFM.
- Untuk fitur keamanan: Konfirmasikan apakah secure boot dan crypto offload diperlukan (model HEAT menyertakan root-of-trust perangkat keras dan mesin inline penuh).
- Tumpukan perangkat lunak: Kompatibilitas versi MLNX_OFED atau driver in-box dengan kernel/OS Anda.
