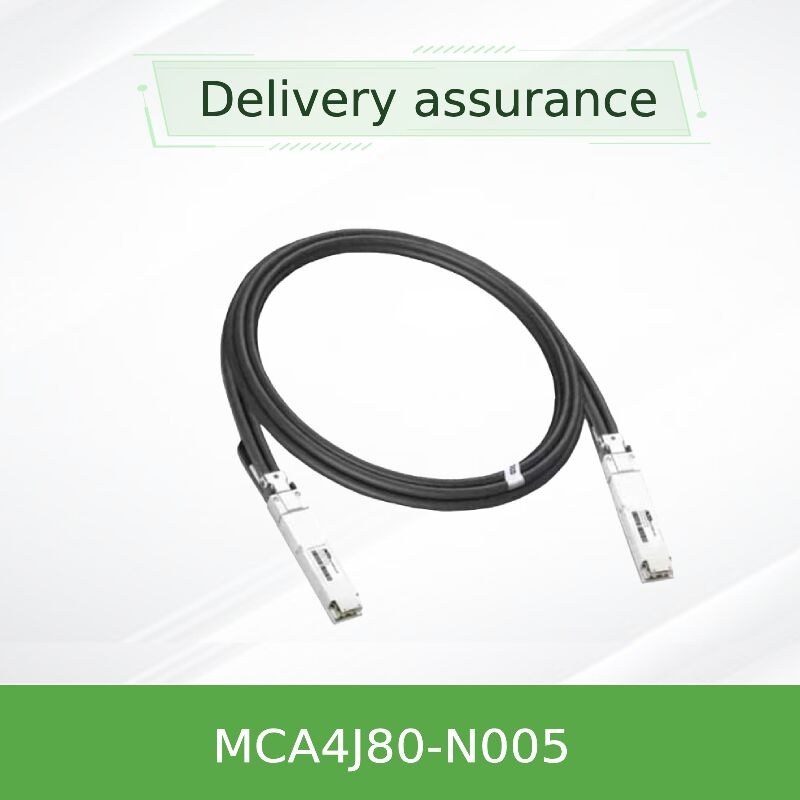

NVIDIA MCA4J80-N005 800Gb/s OSFP Twin-port ke 2x400Gb/s OSFP InfiniBand Active Copper Cable (ACC)
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCA4J80-N005 (980-9I602-00N005) |
| Dokumen: | MCA4J80-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | Baru dan Asli | Teknologi: | Infiniband |
| Jenis: | Kabel Mellanox DAC | panjang kabel: | 5 meter |
| Nama: | Kabel Mellanox DAC Kabel Tembaga Aktif IB Twin Port NDR 800GB/S OSFP 5 Meter MCA4J80-N005 | Kata kunci: | Kabel Mellanox DAC |
Deskripsi Produk
NVIDIA MCA4J80-N005 800Gb/s OSFP Twin-port ke 2x400Gb/s OSFP InfiniBand Active Copper Cable (ACC)
Densitas tinggi NDR interkoneksi 5 meter jangkauan Ultra-low latency 1.5W per ujung
NVIDIA MCA4J80-N005 adalah Kabel Tembaga Aktif OSFP 800Gb/s dual-port yang dirancang untuk lingkungan InfiniBand NDR dan Ethernet.memberikan bandwidth agregat 2x400Gb/s, ideal untuk switch-to-switch dan switch-to-DGX H100 koneksi.5m ACC ini menjembatani kesenjangan antara DAC pasif dan solusi optik , biaya rendah, dan integritas sinyal yang kuat untuk pusat data yang menuntut.
Ringkasan Produk
Seri NVIDIA MCA4J80 menyediakan kabel OSFP Active Copper 800Gb/s dual-port untuk kain NDR InfiniBand dan Spectrum‐4 Ethernet generasi berikutnya.MCA4J80-N005 (varian 5 meter) menggunakan pasangan tembaga 26AWG yang lebih tebal dengan IC pre-emphasis equalizer terintegrasi di kedua ujungnya, memungkinkan transmisi yang dapat diandalkan melampaui batas DAC pasif sambil mempertahankan latensi yang sangat rendah dan konsumsi daya hanya 1,5W per konektor.Setiap kabel disetel di pabrik untuk mengurangi kebisingan sinyal dan pantulanUntuk jangkauan yang lebih pendek (<3m), NVIDIA menawarkan alternatif DAC pasif;seri ACC mengoptimalkan kinerja untuk 3m, 4m, dan 5m link.
Fitur Utama
- Bandwidth agregat 800Gb/sOSFP dua port ke OSFP 2x400Gb/s, 8 jalur @ 100G-PAM4 per port.
- Jangkauan 5 meter (26AWG)Ideal untuk konektivitas rack atas dan rack berdekatan.
- Tenaga yang sangat rendah¢ maksimum 1,5 watt per ujung, jauh lebih rendah daripada kabel optik aktif.
- Hot-plug-in & sesuai dengan RoHSJaket LSZH, bebas halogen, bebas timbal.
- Operasi tanpa protokol?? secara otomatis mengkonfigurasi untuk InfiniBand atau Ethernet tergantung pada saklar yang terpasang.
- Integritas sinyal yang kuat¢ pengukur integrasi dan penyesuaian per-panjang mengurangi refleksi dan ISI.
- Antarmuka manajemen I2CBerdasarkan SFF‐8636, memberikan status dan identifikasi kabel secara real-time.
- Suhu operasi 0°C sampai +70°C- cocok untuk lingkungan perusahaan dan pusat data cloud.
Teknologi & Desain
MCA4J80-N005 milik keluarga NVIDIA Active Copper Cable (ACC) - desain hibrida yang menggabungkan kabel tembaga pasif dengan sirkuit pemerataan aktif.ACC mengintegrasikan IC pra-penekanan equalizer di setiap rumah konektor, yang mengkompensasi kehilangan frekuensi tinggi yang melekat pada tembaga pada panjang yang lebih panjang. Hal ini memungkinkan jarak hingga 5m sambil mempertahankan tingkat kesalahan bit yang sesuai dengan spesifikasi InfiniBand NDR.Modulasi 100G-PAM4 per jalur memaksimalkan efisiensi spektrum, dan faktor bentuk OSFP twin-port menawarkan kemampuan breakout: satu port 800Gb / s antar muka ke dua port 400Gb / s independen, menyederhanakan koneksi ke Quantum-2 switch atau sistem DGX H100.Pengujian kabel NVIDIA yang ketat memastikan daya tahan dari kotak, kehilangan sisipan rendah, dan isolasi crosstalk yang sangat baik.
Penempatan Tipikal
- Quantum‐2 InfiniBand switch ke Quantum‐2 switch- Membangun kain NDR yang tidak menghalangi hingga 5m antara daun/tulang belakang.
- Quantum-2 beralih ke sistem DGX H100 / HGX H100✓ Direct attach untuk GPU cluster yang membutuhkan high-throughput dan low latency.
- Switch Ethernet Spektrum-4 ke switch atau uplink serverPengembangan Ethernet 800Gb/s untuk jaringan backend AI/ML.
- Komputasi berkinerja tinggi (HPC) dan pemisahan penyimpanan✓ koneksi point-to-point yang dapat diandalkan di dalam rak.
Kompatibilitas
MCA4J80-N005 ACC sepenuhnya kompatibel dengan switch NVIDIA Quantum‐2 InfiniBand, switch Ethernet Spectrum‐4, dan platform server DGX H100.Ini juga beroperasi dengan setiap kandang OSFP standar yang mendukung 800G NDR atau 2x400G mode breakout, mengikuti OSFP MSA Rev. 1.12 dan antarmuka manajemen SFF‐8636. Kabel secara otomatis mendeteksi protokol link (InfiniBand vs Ethernet) berdasarkan sisi switch,yang tidak memerlukan konfigurasi manualUntuk lingkungan 400G atau 200G lama, hubungi perwakilan NVIDIA Anda untuk opsi adaptor atau DAC pasif.
Matriks Kompatibilitas
| Platform / Switch Family | Jenis Pelabuhan | Kecepatan yang Didukung | Panjang yang Dianjurkan |
|---|---|---|---|
| NVIDIA Quantum‐2 QM9700 / QM9790 | OSFP 800G NDR | 800Gb/s (2x400G breakout) | 5m |
| NVIDIA Spectrum‐4 SN5600 / SN5700 | OSFP 800G Ethernet | 800Gb/s | 5m |
| NVIDIA DGX H100 (8-GPU) | OSFP 400G (dual-port) | 2x400Gb/s per kabel | 3m (datar/berdaun) & 5m |
| Switch 800G pihak ketiga (OSFP MSA) | OSFP | 800G / 2x400G | Konsultasi validasi |
Spesifikasi Teknis
| Parameter | Spesifikasi (MCA4J80-N005) |
|---|---|
| Nama produk | NVIDIA Active Copper Cable, InfiniBand twin port NDR, hingga 800Gb/s, OSFP, 5m |
| PN pemesanan | MCA4J80-N005 |
| Tingkat Data | 800Gb/s (8 jalur @ 100G-PAM4 per port; total 2x400Gb/s) |
| Jenis konektor | OSFP dua port ke 2x OSFP (tembaga aktif) |
| Panjang Kabel | 5 meter (toleransi ± 50 mm untuk panjang ≥2m) |
| Wire Gauge | 26 AWG, 2x8 pasangan |
| Diameter luar | 8.9 ± 0,03 mm |
| Radius Tekuk Minimal (Satu) | 5x diameter kabel (~ 44,5 mm) |
| Radius Lipat Minimal (Diperkalikan) | 10x diameter kabel (~ 89 mm) |
| Tegangan Pasokan Daya | 3.135V 3.465V (3.3V nominal) |
| Daya maksimum per ujung | 1.5 W |
| Suhu ruang operasi | 0°C sampai +70°C |
| Suhu penyimpanan | -40°C sampai +85°C |
| Kelembaban Relatif (Operasi) | 5% sampai 85% (tidak kondensasi) |
| Impedansi Karakteristik | 100 Ω nominal (rentang 90-110 Ω) |
| Kepatuhan Peraturan | RoHS, REACH, CE, FCC Kelas A, UKCA, VCCI, RCM, TUV, CB |
| Bahan Jaket | LSZH (Low Smoke Zero Halogen) |
| Hot Pluggable | Ya, OSFP MSA sesuai |
Panduan Pemilihan MCA4J80 Series
| PN pemesanan | Panjang | AWG | Deskripsi / Fitur Khusus |
|---|---|---|---|
| MCA4J80-N003 | 3m | 30 AWG | Kabel datar standar, 800Gb/s ACC |
| MCA4J80-N004 | 4m | 30 AWG | Jangkauan yang diperpanjang, konstruksi 30AWG |
| MCA4J80-N005 | 5m | 26 AWG | Gauge lebih tebal untuk 5m, dioptimalkan untuk beralih ke switch |
| MCA4J80-N003-FLT | 3m | 30 AWG | Varian atas datar untuk DGX H100 clearance |
| MCA4J80-N003-FTF | 3m | 30 AWG | Flat to fined, faktor bentuk mekanik khusus |
Keuntungan dari Passive DAC & Active Optical Cables
- Biaya efektif:Biaya yang lebih rendah daripada kabel optik aktif (AOC) sambil memberikan jangkauan yang lebih panjang daripada DAC pasif.
- Latensi minimum:Sub-mikrosekund latensi karena equalizer analog, tidak ada protokol retiming.
- Efisiensi daya:1.5W per ujung vs 3-5W khas untuk modul optik.
- Keandalan:Tidak ada masalah kontaminasi optik, kuat di lingkungan getaran tinggi.
- Kesederhanaan penerapan:Pengolahan tembaga standar, tidak ada masalah pembersihan atau polaritas.
Layanan & Dukungan
Hong Kong Starsurge Group Co, Limited menyediakan rantai pasokan lengkap dan dukungan teknis untuk solusi jaringan NVIDIA.dan layanan RMA pasca-penjualanHubungi spesialis perangkat keras jaringan kami untuk harga volume, rekomendasi panjang kabel, dan integrasi dengan kain InfiniBand / Ethernet yang ada.Kami menawarkan pengiriman global dengan pengiriman cepat dari gudang regional.
Pertanyaan yang Sering Diajukan (FAQ)
- T: Apakah MCA4J80-N005 kompatibel dengan port QSFP standar 400G?
A: Tidak, ia menggunakan konektor OSFP. Untuk port 400G QSFP, pertimbangkan adaptor QSFP112 atau OSFP-to-QSFP; kabel ini dirancang untuk kandang OSFP asli yang mendukung 800G atau 2x400G breakout. - T: Apa perbedaan antara ACC dan DAC?
A: DAC pasif tidak memiliki elektronik aktif; ACC mengintegrasikan IC equalizer untuk memperpanjang panjang hingga 5m sambil mempertahankan integritas sinyal dan latensi ultra-rendah. - T: Apakah kabel mendukung Ethernet serta InfiniBand?
A: Ya. Firmware ACC mendeteksi protokol link secara otomatis bekerja dengan InfiniBand NDR dan Ethernet (hingga 800GbE). - T: Dapatkah saya menggunakan kabel ini untuk beralih ke server di luar 5m?
A: Panjang nominal maksimum adalah 5m; untuk jarak yang lebih jauh, kabel optik aktif (AOC) atau transceiver optik diperlukan. - T: Apakah ada pembatasan radius tikungan tertentu di dekat konektor?
A: Ya, radius lenturan perakitan (dekat konektor) adalah 10x diameter kabel. Ikuti pedoman manajemen kabel NVIDIA untuk menghindari degradasi kinerja.
Tindakan pencegahan & Pedoman ESD
- Selalu gunakan tali pergelangan tangan bertanah ESD saat menangani kabel dan memasukkan ke dalam kandang OSFP.
- Jangan melebihi radius tikungan minimum (satu kali: diameter 5x; berulang: diameter 10x) untuk mencegah kerusakan konduktor.
- Penutup debu pelindung harus tetap ada sampai pemasangan untuk mencegah kontaminasi.
- Jangan menarik atau menerapkan ketegangan yang berlebihan pada jaket kabel; gunakan bracket manajemen kabel yang sesuai.
- Mengoperasikan dalam suhu kasus yang ditentukan (0 °C sampai +70 °C) untuk memastikan kinerja equalizer yang dapat diandalkan.
Daftar Periksa Pembeli MCA4J80-N005
- ✓ Konfirmasi jenis port switch: OSFP 800G NDR atau kemampuan breakout 2x400G.
- ✓ Periksa panjang kabel yang diperlukan: 5m maksimum untuk varian ACC ini.
- ✓ Periksa rentang suhu lingkungan operasi (0-70°C suhu kasus).
- ✓ Memastikan ruang radius tikungan yang memadai di rak (≥45mm tikungan tunggal).
- ✓ Untuk koneksi DGX H100, periksa apakah varian flat top (MCA4J80-N003-FLT) diperlukan untuk 3m; untuk 5m, standar N005 kompatibel dengan routing yang tepat.
