Kabel Serat Optik Multimode NVIDIA MFP7E10-N005 5m MPO12/APC 800G InfiniBand
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFP7E10-N005 (980-9I73V-000005) |
| Dokumen: | MFP7E10-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Nomor Bagian: | MFP7E10-N005 (980-9I73V-000005) | Jenis Kabel: | Kabel Serat Multimode |
|---|---|---|---|
| Jenis Serat: | OM4, 50/125 μm | Panjang: | 5 m |
| Konektor: | MPO-12/APC (wanita) | Kecepatan Data: | Hingga 400 Gbps |
Deskripsi Produk

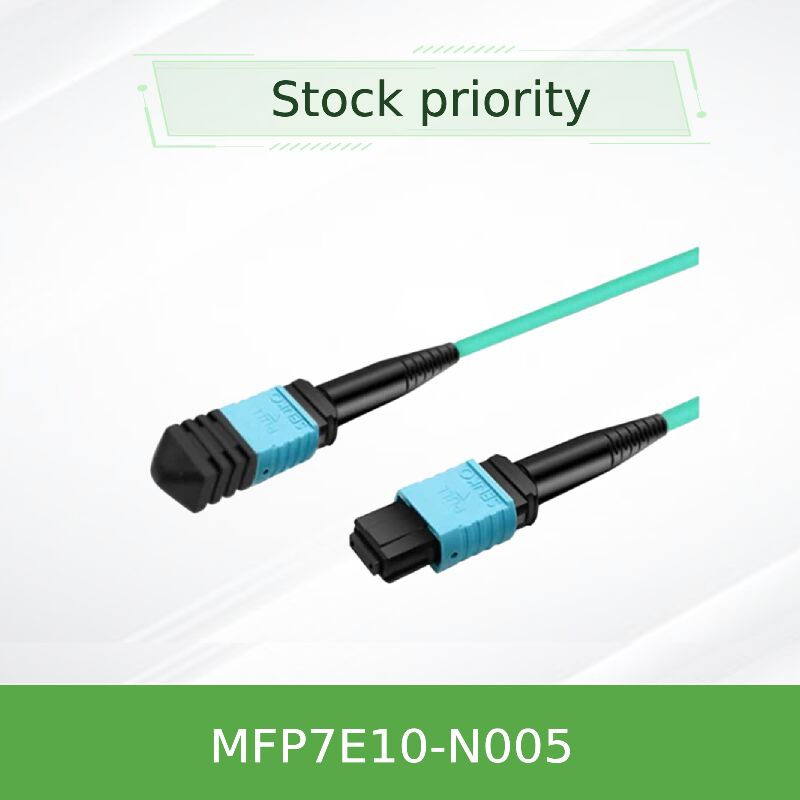

NVIDIA MFP7E10-N005
Kabel Serat Multimode MPO12/APC
Tautan optik pasif berdensitas tinggi untuk InfiniBand dan Ethernet 400G/800G. Menghubungkan langsung switch OSFP port ganda ke adaptor OSFP atau QSFP112.
Tinjauan Produk
Seri NVIDIA MFP7E10-Nxxx adalah kabel serat multimode pasif MPO-12/APC-ke-MPO-12/APC yang direkayasa untuk interkoneksi jarak pendek di pusat data berkinerja tinggi. 5 m (varian 5 meter) menggunakan delapan serat aktif dalam topologi crossover Tipe-B untuk memungkinkan tautan tembaga/optik terpasang langsung tanpa adaptor pembalikan polaritas. Dengan kontak fisik miring (APC) polesan 8 derajat, pantulan balik diminimalkan, memastikan integritas sinyal untuk modulasi PAM4 hingga 800Gb/dtk.
Setiap kabel diuji pabrik sesuai Telcordia GR-1435 dan mendukung suhu operasi dari 0 hingga 70°C. Jaket LSZH aqua memberikan ketahanan api sambil mengurangi emisi asap beracun, cocok untuk switch berdensitas tinggi dan kluster GPU.
Fakta Penting
- Nomor bagian: MFP7E10-N005 (5m), juga N003/N007/N010 hingga N050
- Jenis serat: Multimode 50/125µm (OM3 untuk ≤30m, OM4 untuk >30m)
- Konektor: MPO-12/APC betina, housing hijau, polesan miring 8°
- Kerugian penyisipan: ≤0,35 dB + 0,0004 × L (maks)
- Kerugian pengembalian: ≥35 dB
- Radius tikungan minimum: 30 mm (dinamis / statis)
- Jangkauan maks: 50 m (dengan dua panel patch dan 4 pasang terhubung)
Mengapa MPO-12/APC?
Konektor yang dipoles miring menekan pantulan balik yang sebaliknya akan menurunkan kinerja laser pada transceiver berkecepatan tinggi. Berbeda dengan versi polesan ultra (UPC), APC memungkinkan operasi yang andal pada 50G PAM4 per jalur. Casing NVIDIA hijau dengan cepat mengidentifikasi kompatibilitas APC, mencegah kesalahan pemasangan dengan kabel UPC casing biru lama.
Crossover Tipe-B: Jalur 1 di satu ujung terhubung ke jalur 12 di ujung yang berlawanan — ideal untuk pasangan Tx/Rx 4 jalur tanpa kabel crossover eksternal.
Teknologi & Integritas Sinyal
Dirancang untuk arsitektur 800G DR8 / 400G DR4, setiap kabel berisi 8 serat multimode yang disusun dalam pinout bersilang. Antarmuka APC 8 derajat mengurangi kerugian pengembalian optik menjadi >35dB, penting untuk transceiver baud rate tinggi seperti NVIDIA MMA4Z00-NS (OSFP port ganda). Desain pasif mengonsumsi nol daya dan tidak menimbulkan latensi, menjadikannya ideal untuk tautan switch-ke-switch atau switch-ke-DPU dalam jaringan InfiniBand NDR.
Pengujian geometri ujung yang ketat dan verifikasi IL/RL memastikan setiap kabel memenuhi persyaratan ketat dari jaringan Ethernet 800G modern dan ekstensi jaringan NVLink.
Penerapan Khas

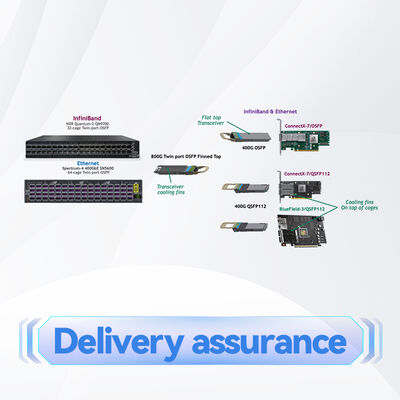

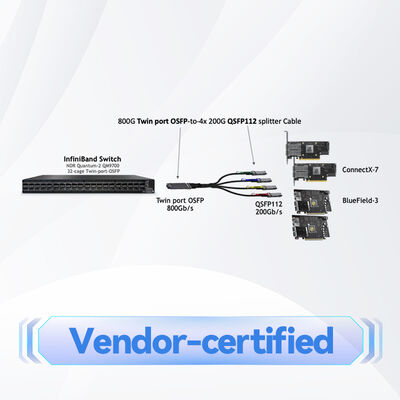

- Menghubungkan switch OSFP 800Gb/dtk port ganda (misalnya, Quantum-2) ke adaptor jaringan ConnectX-7.
- Menghubungkan DPU NVIDIA BlueField-3 (QSFP112 atau OSFP) ke switch top-of-rack.
- Interkoneksi spine-leaf di server penyimpanan yang membutuhkan tautan OM3/OM4 jarak pendek.
- Tulang punggung multimode di dalam satu rak atau di antara rak yang berdekatan (≤50m).
Kompatibilitas
MFP7E10-N005 bekerja dengan transceiver atau sistem apa pun yang menerima konektor betina MPO-12/APC dan mengharapkan pinout Tipe-B. Kompatibilitas yang terverifikasi meliputi:
- NVIDIA MMA4Z00-NS (OSFP DR8 port ganda, 800G)
- NVIDIA MMA4Z00-NS400 (OSFP port tunggal 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Switch InfiniBand NDR 400G/800G dan adaptor ConnectX-7
- Switch 400GbE standar dengan antarmuka optik MPO-12 APC
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Tipe Produk | Kabel serat multimode pasif MPO-12/APC, crossover Tipe B |
| Panjang (nominal) | 5 meter (MFP7E10-N005); toleransi: +0,1/-0 m (L <5m) atau +2%×L/-0 (L≥5m)Serat aktif |
| 8 (arah 4 Tx / 4 Rx) | Diameter kabel |
| 3,0 ± 0,2 mm | Bahan jaket |
| Aqua LSZH / OFNR (rated riser, low smoke zero halogen) | Inti serat |
| 50/125 µm multimode (OM3 untuk ≤30m; OM4 untuk >30m) | Kerugian penyisipan (maks) |
| ≤0,35 dB + 0,0004 * L (dB) | Kerugian pengembalian (min) |
| 35 dB | Suhu operasi |
| 0°C hingga 70°C | Suhu penyimpanan |
| -40°C hingga 85°C | Kelembaban relatif |
| 10% ~ 85% (non-kondensasi) | Regulasi |
| RoHS, CE, FCC Kelas A, CB, cTUVus, RCM, VCCI | Kelas laser |
| Kelas 1 (IEC 60825-1/2, 21 CFR 1040) | Panduan Pemilihan (Seri MFP7E10-Nxxx) |
Nomor Bagian Pemesanan
| Panjang | Jenis serat (berdasarkan panjang) | MFP7E10-N003 |
|---|---|---|
| 3 m | OM3 | MFP7E10-N030 |
| 5 m | OM3 | MFP7E10-N030 |
| 10 m | OM3 | MFP7E10-N030 |
| 20 m | OM3 | MFP7E10-N030 |
| 30 m | OM3 (atau OM4 berdasarkan permintaan) | MFP7E10-N040 |
| 40 m | OM4 | Catatan: Untuk panjang di atas 30m, serat OM4 digunakan untuk menjamin jangkauan 50m. Panjang khusus lainnya tersedia (misalnya, 7m, 15m, 25m, 35m); jumlah pesanan minimum mungkin berlaku. |
| 50 m | OM4 | Catatan: Untuk panjang di atas 30m, serat OM4 digunakan untuk menjamin jangkauan 50m. Panjang khusus lainnya tersedia (misalnya, 7m, 15m, 25m, 35m); jumlah pesanan minimum mungkin berlaku. |
Mengapa Memilih Starsurge untuk Kabel Optik NVIDIA?
100% kompatibel & teruji:
- Setiap kabel MFP7E10 diverifikasi dengan transceiver NVIDIA sebelum pengiriman.Stok & pengiriman cepat:
- Panjang populer (3m,5m,10m,20m,30m,50m) tersedia di gudang regional.Dukungan teknis:
- Pemeriksaan kompatibilitas pra-penjualan dan pemecahan masalah pasca-penjualan.Harga grosir & pelabelan:
- Serialisasi khusus / tag aset tersedia untuk proyek besar.Pengiriman global:
- Opsi DDP/FedEx/UPS ke AS, UE, APAC, dan Timur Tengah.Layanan & Dukungan
Hong Kong Starsurge Group menawarkan garansi 1 tahun terhadap cacat manufaktur, ditambah respons teknik 24 jam. Kami menyediakan panduan pembersihan dan inspeksi untuk menjaga kerugian penyisipan optimal. Untuk penerapan di atas 50m atau kabel hibrida khusus (MPO ke dupleks), silakan hubungi tim solusi kami.
Pertanyaan yang Sering Diajukan
Q1: Bisakah MFP7E10-N005 digunakan dengan transceiver QSFP56 atau lama 100G?
Q2: Apakah polaritas kabel cocok untuk switch NVIDIA Quantum-2?
Q3: Apa perbedaan antara MFP7E10 dan MFP7E20?
Q4: Apakah Anda memberikan rekomendasi kit pembersih?
Q5: Apakah panjang 5m dijamin untuk 800G?
Perhatian Penanganan
Jangan lepaskan penutup debu
- sampai saat pemasangan. Kontaminasi adalah penyebab utama degradasi tautan.Selalu bersihkan konektor kabel dan soket optik transceiver menggunakan pembersih khusus MPO-APC.
- Jangan tekuk kabel lebih sempit dari radius 30 mm, terutama di dekat konektor.
- Jangan pernah mencampur MPO-APC (hijau/miring) dengan MPO-UPC (biru/datar) — kerusakan fisik akan terjadi.
- Patuhi tindakan pencegahan ESD standar saat menangani transceiver yang dapat dipasang, meskipun kabel itu sendiri pasif.
