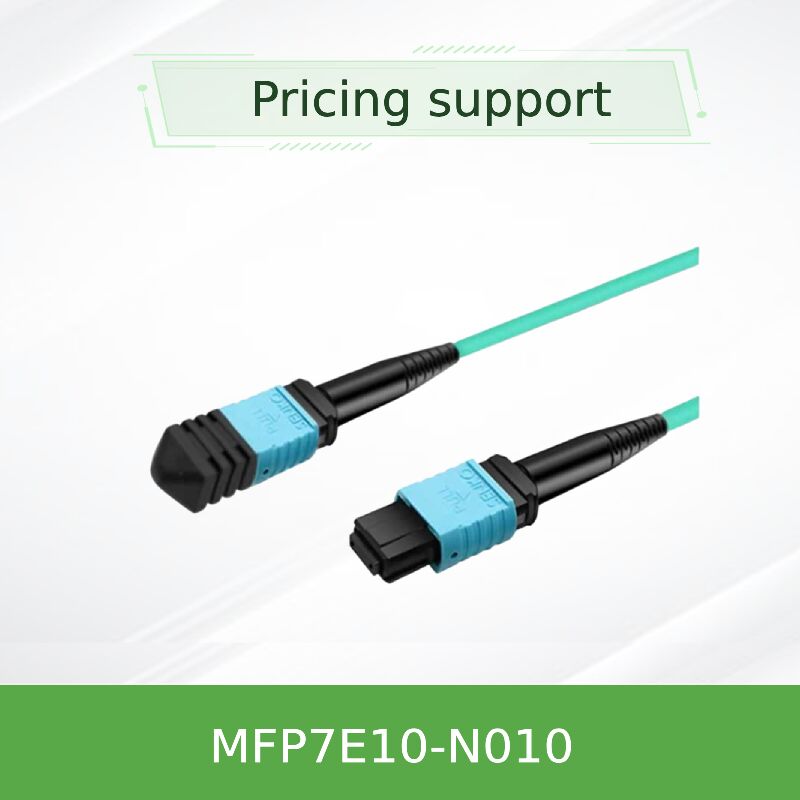

NVIDIA MFP7E10-N010 10m MPO12/APC Kabel Multimode 800G InfiniBand
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFP7E10-N010 |
| Dokumen: | MFP7E10-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | Baru dan Asli | Teknologi: | Infiniband |
| Jenis: | Kabel Serat Pasif | panjang kabel: | 10 Meter |
| Model: | MFP7E10-N010 | Nama: | Mellanox AOC MFP7E10-N010 Kabel Serat Pasif MMF MPO12 APC ke MPO12 APC 10m |
| Kata kunci: | Kabel Mellanox | ||
Deskripsi Produk
NVIDIA MFP7E10-N010
Kabel Serat Optik Multimode MPO12/APC
Tautan optik pasif berdensitas tinggi untuk InfiniBand dan Ethernet 400G/800G. Menghubungkan langsung sakelar OSFP port ganda ke adaptor OSFP atau QSFP112.
Tinjauan Produk
Seri NVIDIA MFP7E10-Nxxx adalah kabel serat optik multimode pasif MPO-12/APC-ke-MPO-12/APC yang direkayasa untuk interkoneksi jarak pendek di pusat data berkinerja tinggi. MFP7E10-N010 (varian 10 meter) menggunakan delapan serat aktif dalam topologi crossover Tipe-B untuk memungkinkan tautan tembaga/optik terpasang langsung tanpa adaptor pembalik polaritas. Dengan kontak fisik miring (APC) polesan 8 derajat, pantulan balik diminimalkan, memastikan integritas sinyal untuk modulasi PAM4 hingga 800Gb/s.
Setiap kabel diuji pabrik sesuai Telcordia GR-1435 dan mendukung suhu operasi dari 0 hingga 70°C. Jaket LSZH aqua memberikan ketahanan api sambil mengurangi emisi asap beracun, cocok untuk sakelar berdensitas tinggi dan kluster GPU. Untuk tautan 10 meter, kabel menggunakan serat OM3 yang hemat biaya.
Fakta Kunci
- Nomor bagian: MFP7E10-N010 (10m), juga N003/N005/N007 hingga N050
- Jenis serat: Multimode 50/125µm OM3 (standar untuk 10m)
- Konektor: MPO-12/APC betina, housing hijau, polesan miring 8°
- Kerugian penyisipan (maks): ≤0,354 dB (0,35 + 0,0004*10)
- Kerugian pantulan: ≥35 dB
- Radius tikungan minimum: 30 mm (dinamis / statis)
- Jangkauan maks untuk OM3: 30m (dengan dua panel patch); OM4 direkomendasikan di atas 30m
Mengapa MPO-12/APC?
Konektor yang dipoles miring menekan pantulan balik yang jika tidak akan menurunkan kinerja laser pada transceiver berkecepatan tinggi. Berbeda dengan versi polesan ultra (UPC), APC memungkinkan operasi yang andal pada 50G PAM4 per jalur. Casing NVIDIA hijau dengan cepat mengidentifikasi kompatibilitas APC, mencegah kesalahan pemasangan dengan kabel UPC casing biru lama.
Crossover Tipe-B: Jalur 1 di satu ujung terhubung ke jalur 12 di ujung yang berlawanan — ideal untuk pasangan Tx/Rx 4 jalur tanpa kabel crossover eksternal.
Teknologi & Integritas Sinyal
Dirancang untuk arsitektur 800G DR8 / 400G DR4, setiap kabel berisi 8 serat multimode yang disusun dalam pinout bersilang. Antarmuka APC 8 derajat mengurangi kerugian pantulan optik menjadi >35dB, penting untuk transceiver baud rate tinggi seperti NVIDIA MMA4Z00-NS (OSFP port ganda). Desain pasif mengonsumsi daya nol dan tidak menimbulkan latensi, menjadikannya ideal untuk tautan sakelar-ke-sakelar atau sakelar-ke-DPU dalam jaringan InfiniBand NDR.
Pengujian geometri ujung muka yang ketat dan verifikasi IL/RL memastikan setiap kabel memenuhi persyaratan ketat jaringan Ethernet 800G modern dan ekstensi jaringan NVLink.
Penyebaran Khas
- Menghubungkan sakelar OSFP 800Gb/s port ganda (misalnya, Quantum-2) ke adaptor jaringan ConnectX-7 dalam rentang rak 10 meter.
- Menghubungkan DPU NVIDIA BlueField-3 (QSFP112 atau OSFP) ke sakelar top-of-rack di posisi rak yang berdekatan.
- Interkoneksi spine-leaf di server penyimpanan yang membutuhkan tautan OM3 jarak pendek.
- Tulang punggung multimode dalam satu rak atau antar rak yang berdekatan (≤30m untuk OM3).
Kompatibilitas
MFP7E10-N010 berfungsi dengan transceiver atau sistem apa pun yang menerima konektor betina MPO-12/APC dan mengharapkan pinout Tipe-B. Kompatibilitas yang terverifikasi meliputi:
- NVIDIA MMA4Z00-NS (OSFP port ganda DR8, 800G)
- NVIDIA MMA4Z00-NS400 (OSFP port tunggal 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Sakelar InfiniBand NDR 400G/800G dan adaptor ConnectX-7
- Sakelar 400GbE standar dengan antarmuka optik MPO-12 APC
Spesifikasi Teknis
| Parameter | Nilai (MFP7E10-N010) |
|---|---|
| Tipe Produk | Kabel serat optik multimode pasif MPO-12/APC, crossover Tipe B |
| Panjang (nominal) | 10 meter ; toleransi: +0,1/-0 m (L<5m) atau +2%×L/-0 (L≥5m) |
| Serat aktif | 8 (4 Tx / 4 Rx arah) |
| Diameter kabel | 3,0 ± 0,2 mm |
| Bahan jaket | Aqua LSZH / OFNR (low smoke zero halogen, riser rated) |
| Inti serat | 50/125 µm multimode (OM3 untuk ≤30m ; OM4 untuk >30m) — OM3 digunakan pada 10m |
| Kerugian penyisipan (maks) | ≤0,354 dB (0,35 + 0,0004 * 10) |
| Kerugian pantulan (min) | 35 dB |
| Suhu operasi | 0°C hingga 70°C |
| Suhu penyimpanan | -40°C hingga 85°C |
| Kelembaban relatif | 10% ~ 85% (non-kondensasi) |
| Regulasi | RoHS, CE, FCC Kelas A, CB, cTUVus, RCM, VCCI |
| Kelas laser | Kelas 1 (IEC 60825-1/2, 21 CFR 1040) |
Panduan Pemilihan (Seri MFP7E10-Nxxx)
| Nomor Bagian Pemesanan | Panjang | Jenis serat (standar) |
|---|---|---|
| MFP7E10-N003 | 3 m | OM3 |
| MFP7E10-N005 | 5 m | OM3 |
| MFP7E10-N007 | 7 m | OM3 |
| MFP7E10-N010 | 10 m | OM3 |
| MFP7E10-N015 | 15 m | OM3 |
| MFP7E10-N020 | 20 m | OM3 |
| MFP7E10-N025 | 25 m | OM3 |
| MFP7E10-N030 | 30 m | OM3 (OM4 opsional) |
| MFP7E10-N035 | 35 m | OM4 |
| MFP7E10-N040 | 40 m | OM4 |
| MFP7E10-N050 | 50 m | OM4 |
Catatan: Untuk panjang di atas 30m, serat OM4 diperlukan untuk menjamin jangkauan 50m. MFP7E10-N010 dikirimkan dengan serat OM3 secara default, yang mendukung 800G asli hingga 30 meter termasuk panel patch.
Mengapa Memilih Starsurge untuk Kabel Optik NVIDIA?
- 100% kompatibel & teruji: Setiap kabel MFP7E10 diverifikasi dengan transceiver NVIDIA sebelum pengiriman.
- Stok & pengiriman cepat: Panjang populer (3m,5m,10m,20m,30m,50m) tersedia di gudang regional.
- Dukungan teknis: Pemeriksaan kompatibilitas pra-penjualan dan pemecahan masalah pasca-penjualan.
- Harga grosir & pelabelan: Serialisasi khusus / tag aset tersedia untuk proyek besar.
- Pengiriman global: Opsi DDP/FedEx/UPS ke AS, UE, APAC, dan Timur Tengah.
Layanan & Dukungan
Hong Kong Starsurge Group menawarkan garansi 1 tahun terhadap cacat manufaktur, ditambah respons teknik 24 jam. Kami menyediakan panduan pembersihan dan inspeksi untuk menjaga kerugian penyisipan optimal. Untuk penyebaran di atas 30m atau kabel hibrida kustom (MPO ke dupleks), silakan hubungi tim solusi kami.
Pertanyaan yang Sering Diajukan
A: Untuk jarak antara 30-50 meter, kami merekomendasikan varian OM4 (MFP7E10-N035 hingga N050). Pada 10 meter, OM3 memberikan kinerja 800G penuh dengan margin.
A: Ya. Tipe-B (crossover) adalah polaritas standar yang dibutuhkan oleh NVIDIA untuk koneksi OSFP port ganda 800G langsung ke OSFP.
A: MFP7E10 adalah multimode (MMF), MFP7E20 adalah single-mode (SMF). Untuk jarak ≤50m, multimode hemat biaya; di atas 50m, pilih kabel single-mode MFP7E20.
A: Ya. Kami menyarankan penggunaan pembersih kering MPO-12/APC (misalnya, merek CLICK-Clean atau IBC) sebelum setiap pemasangan.
A: Ya, MFP7E10-N010 lulus pengujian kepatuhan NVIDIA untuk tautan 800G DR8 dan 400G DR4 dalam jarak 10m.
Perhatian Penanganan
- Jangan lepaskan penutup debu sampai saat pemasangan. Kontaminasi adalah penyebab utama penurunan tautan.
- Selalu bersihkan konektor kabel dan soket optik transceiver menggunakan pembersih khusus MPO-APC.
- Jangan tekuk kabel lebih sempit dari radius 30 mm, terutama di dekat konektor.
- Jangan pernah mencampur MPO-APC (hijau/miring) dengan MPO-UPC (biru/datar) — kerusakan fisik akan terjadi.
- Patuhi tindakan pencegahan ESD standar saat menangani transceiver yang dapat dipasang, meskipun kabel itu sendiri pasif.
