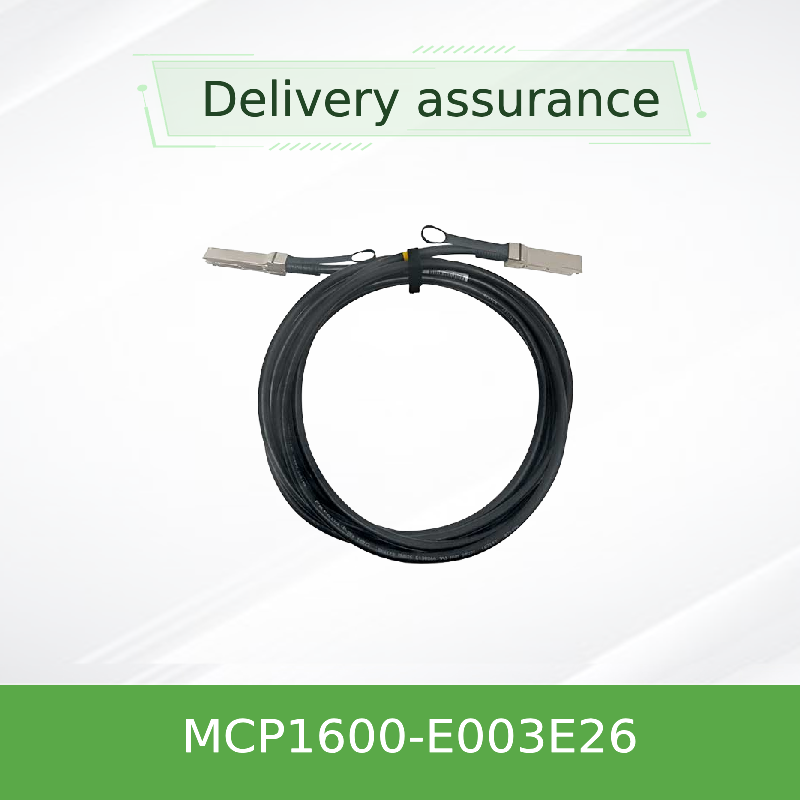

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Passive Copper DAC Kabel 3m, 26 AWG, EDR InfiniBand, LSZH
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCP1600-E003E26 |
| Dokumen: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | BARU DAN ASLI | Teknologi: | Infiniband |
| Jenis: | Kabel Mellanox AOC | Panjang kabel: | 3 meter |
| Nama: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Kabel j | Kata kunci: | Kabel Mellanox DAC |
| Menyoroti: | Kabel DAC Mellanox QSFP28 100Gb/s,Kabel tembaga pasif 3m EDR InfiniBand,Kabel LSZH Mellanox 26 AWG |
||
Deskripsi Produk
Mellanox MCP1600-E003E26 100 Gb/s QSFP28 Kabel DAC Tembaga Pasif
Interkoneksi EDR InfiniBand berkinerja tinggi untuk tautan pusat data jangkauan pendek. Daya rendah, jaket LSZH, hot-pluggable, dan sepenuhnya sesuai dengan SFF-8665 / SFF-8636.
Ikhtisar Produk
ItuMellanox MCP1600-E003E26adalah kabel tembaga pemasangan langsung (DAC) QSFP28 100 Gb/s yang dirancang untuk aplikasi InfiniBand EDR dan 100G Ethernet. Ini mengintegrasikan empat pasangan tembaga berkecepatan tinggi yang beroperasi pada 25 Gb/s per jalur, menghasilkan total bandwidth 100 Gb/s melalui tautan 3 meter. Solusi tembaga pasif ini menawarkan alternatif serat optik yang hemat biaya dan hemat daya untuk interkoneksi jarak pendek dalam penerapan rak paling atas dan rak yang berdekatan.
Setiap port QSFP28 dilengkapi EEPROM yang menyimpan data identifikasi dan konfigurasi produk, dapat dibaca oleh sistem host melalui antarmuka manajemen I²C (sesuai dengan SFF-8636). Kabel dibuat dengan aLSZH (Halogen Nol Asap Rendah)jaket dan PCB bebas halogen, memenuhi standar RoHS dan lingkungan untuk pusat data modern.
Fitur & Teknologi Utama
- Kecepatan data agregat 100 Gb/dtk- 4 jalur x 25 Gb/s NRZ
- Desain tembaga pasif- konsumsi daya aktif nol (maks 0,1W)
- QSFP28 yang dapat dicolokkan dengan panas- Faktor bentuk yang sesuai dengan SFF-8665
- Pasokan tunggal 3.3V- rentang tegangan 3,135V hingga 3,465V
- Integritas sinyal yang unggul- impedansi karakteristik 100Ω ±10%
- Latensi rendah- penundaan propagasi 4,5 ns/m (informatif)
- Kabel yang kuat- 26 AWG, diameter 9,4 mm, radius tikungan: 47mm (tunggal) / 94mm (berulang)
- manajemen I²C- Sesuai SFF-8636, diagnostik digital
- Suhu pengoperasian0°C hingga 70°C (kotak)
- Suhu penyimpanan-40°C hingga 85°C
- Sesuai RoHS / REACH- PCB bebas halogen, LF/HF
- Tingkat Kesalahan Bit< 1E-15 (dengan sistem Mellanox)
- Toleransi panjang±50 mm (untuk varian 3m)
- Jaket LSZH hitam- asap rendah, nol halogen
Penerapan Khas
- Kain InfiniBand EDR- arsitektur tulang belakang dalam cluster HPC
- Koneksi TOR Ethernet 100G- beralih-ke-server dan beralih-ke-beralih
- Rak teratas pusat data (ToR)pemasangan kabel di dalam rak (hingga 3m)
- Sistem penyimpanan- NVMe-over-Fabrics, rangkaian all-flash
- Komputasi berkinerja tinggi- Cluster GPU, pod pelatihan AI
Kesesuaian
MCP1600-E003E26 sepenuhnya kompatibel dengan adaptor Mellanox / NVIDIA ConnectX-4, ConnectX-5, ConnectX-6, sakelar Spectrum dan Quantum, serta port QSFP28 pada sakelar pihak ketiga yang mematuhi spesifikasi SFF-8665 dan SFF-8636. Interoperabilitas telah diverifikasi dengan vendor switch besar (Cisco, Arista, Juniper) dalam mode 100G-SR4/CR4.
Platform yang dikonfirmasi:Mellanox SB7800, SN2700, CS7500; DPU NVIDIA BlueField-2; port QSFP28 100G generik.
Spesifikasi
| Parameter | Minimal | Khas | Maks | Satuan |
|---|---|---|---|---|
| Tegangan suplai (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Konsumsi daya | -- | 0,1 | 0,1 | W |
| Suhu wadah pengoperasian | 0 | -- | 70 | °C |
| Suhu penyimpanan | -40 | -- | 85 | °C |
| Kelembaban relatif pengoperasian | 5 | -- | 85 | % |
| Impedansi karakteristik | 90 | 100 | 110 | Ω |
| Penundaan propagasi (informatif) | -- | 4.5 | -- | ns/m |
| Kecepatan data per jalur | -- | 25 | -- | Gb/dtk |
| Kecepatan data agregat | -- | 100 | -- | Gb/dtk |
Spesifikasi Fisik
| Pengukur kabel (AWG) | 26 AWG |
| Panjang | 3 m (toleransi ±50 mm) |
| Diameter luar | 9,4±0,4mm |
| Radius tikungan minimum (tunggal) | 47mm |
| Radius tikungan minimum (berulang) | 94mm |
| Bahan jaket | LSZH (Halogen Nol Asap Rendah) |
| Jenis konektor | QSFP28 (SFF-8665) |
Panduan Seleksi
| Nomor Bagian | Panjang | AWG | Keterangan |
|---|---|---|---|
| MCP1600-E00AE30 | 0,5m | 30 | Hitam, 30 AWG, LSZH |
| MCP1600-E001E30 | 1m | 30 | Hitam, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1,5m | 30 | Hitam, 30 AWG, LSZH |
| MCP1600-E002E30 | 2m | 30 | Hitam, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2,5m | 26 | Hitam, 26 AWG, LSZH |
| MCP1600-E003E26 | 3m | 26 | Hitam, 26 AWG, LSZH (produk ini) |
| MCP1600-E004E26 | 4m | 26 | Hitam, 26 AWG, LSZH |
| MCP1600-E005E26 | 5m | 26 | Hitam, 26 AWG, LSZH |
Semua kabel adalah 100 Gb/s QSFP28, tembaga pasif, EDR InfiniBand. Toleransi panjang ±25mm (0,5~1,5m) / ±50mm (≥2m).
Keuntungan
- Hemat biaya- tembaga pasif menghilangkan biaya transceiver optik
- Daya sangat rendah- Maks 0,1W vs. 2-3W untuk kabel optik aktif
- Dapat diandalkan- diuji secara ketat untuk kinerja out-of-box
- Penerapan yang fleksibel- hot-pluggable, toleran terhadap tikungan
- Aman bagi lingkungan- Jaket LSZH, sesuai RoHS
- Kompatibel ke belakang- bekerja dengan QSFP+ 40 Gb/s dengan adaptor yang sesuai
Layanan & Dukungan
- Garansi perangkat keras terbatas selama 1 tahun- mencakup perbaikan atau penggantian (Mellanox)
- Pengiriman global- Hong Kong Starsurge menawarkan pengiriman ke seluruh dunia
- Dukungan teknis- bantuan teknik pra-penjualan dan pasca-penjualan
- Panjang khusus- Hubungi bagian penjualan untuk panjang non-standar (MOQ mungkin berlaku)
- RFQ & harga massal- harga yang disesuaikan untuk pesanan volume
Pertanyaan yang Sering Diajukan
Berapa kecepatan data maksimum MCP1600-E003E26?
Mendukung agregat 100 Gb/s (4 jalur x 25 Gb/s) untuk InfiniBand EDR dan 100G Ethernet.
Kabel ini aktif atau pasif?
Tembaga pasif - tanpa daya eksternal, konsumsi daya maksimal 0,1W.
Berapa kisaran suhu pengoperasian?
Suhu casing 0°C hingga 70°C; penyimpanan -40°C hingga 85°C.
Apakah ini kompatibel dengan sakelar non-Mellanox?
Ya, ini berfungsi dengan port QSFP28 standar yang mengikuti SFF-8665 dan SFF-8636.
Apa yang ditunjukkan oleh akhiran 'E26'?
E26 menunjukkan pengukur kawat 26 AWG dan panjang 3m (lihat panduan pemilihan).
Tindakan pencegahan
- Jangan melebihi radius tikungan minimum (tikungan tunggal 47 mm, berulang 94 mm) untuk menghindari penurunan kinerja.
- Pastikan penanganan ESD yang tepat selama instalasi.
- Gunakan hanya dengan host yang mendukung 3.3V Vcc dan memenuhi QSFP28 MSA.
- Untuk panjang >3m, pertimbangkan optik aktif atau pengukur 26 AWG; tembaga pasif yang lebih panjang mungkin memerlukan pengkondisian sinyal.
Pengenalan Perusahaan
Hong Kong Starsurge Group Co., Terbatasadalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem berbasis teknologi. Didirikan pada tahun 2008, kami melayani pelanggan di seluruh dunia dengan produk-produk termasuk sakelar jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan terkait. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintahan, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Kami juga menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak khusus, dukungan multibahasa, dan pengiriman global. Dengan pendekatan yang mengutamakan pelanggan, kami fokus pada kualitas yang dapat diandalkan, layanan responsif, dan solusi khusus yang membantu klien membangun infrastruktur jaringan yang efisien, terukur, dan dapat diandalkan.
Fakta Penting
✔ EDR 100 Gb/dtk
✔ panjang 3m
✔ 26 AWG
✔ jaket LSZH
✔ RoHS/REACH
✔ Dapat dicolokkan dengan panas
✔ Daya 0,1W
Matriks Kompatibilitas
| Penjual | Seri Produk |
|---|---|
| Mellanox/NVIDIA | ConnectX-4/5/6, Spektrum, Kuantum |
| Cisco | Nexus 9000 (port QSFP28) |
| Arista | Seri 7060, 7280, 7500 |
| Jintan saru | QFX5000, PTX1000 |
| Umum | Host yang sesuai dengan SFF-8665 / SFF-8636 |
Daftar Periksa Pembeli
- ☑ Konfirmasikan panjang yang diperlukan (3m) dan ukuran (26 AWG)
- ☑ Saklar verifikasi/ NIC mendukung QSFP28 100G
- ☑ Periksa batasan radius tikungan di rak Anda
- ☑ Tinjau opsi garansi dan dukungan
- ☑ Minta harga volume jika diperlukan
