Sakelar InfiniBand NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s – Aliran Udara C2P NDR 64-Port, Manajemen On-Board
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Dokumen: | MQM9700 series.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Nomor Model: | MQM9700-NS2F (920-9B210-00FN-0M0) | Merek: | Mellanox |
|---|---|---|---|
| Konektivitas uplink: | 400 Gbps | Nama: | InfiniBand MQM9700-NS2F Mellanox Network Switch 1U NDR 400Gb/S Untuk Server |
| Kata kunci: | sakelar jaringan Mellanox | Konfigurasi Port: | 64x 400g, 32x OSFP |
| Menyoroti: | Sakelar InfiniBand NVIDIA Quantum-2 400Gb/s,Sakelar InfiniBand NDR 64-port,Sakelar InfiniBand aliran udara C2P |
||
Deskripsi Produk
Saklar InfiniBand NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s
Saklar InfiniBand MQM9700-NS2R 400Gb/s - Saklar terkelola 64-port NDR dengan throughput agregat 51,2 Tb/s, aliran udara C2P (konektor-ke-daya), dan manajer subnet terpasang.
Ikhtisar Produk
MQM9700-NS2R adalah saklar konfigurasi tetap InfiniBand 400Gb/s yang dikelola sepenuhnya dari seri NVIDIA Quantum-2, menampilkan aliran udara konektor-ke-daya (C2P) dan manajer subnet terpasang untuk penyebaran yang disederhanakan. Perangkat ini menyediakan 32 port OSFP, masing-masing mampu 400Gb/s (atau 128 port pada 200Gb/s dengan teknologi pemisahan port), dan menawarkan throughput dua arah agregat sebesar 51,2 Tb/s. Dengan manajemen bawaan, komputasi dalam jaringan SHARPv3, dan kontrol kemacetan tingkat lanjut, MQM9700-NS2R ideal untuk kluster HPC, AI, dan perusahaan skala menengah hingga besar di mana manajemen mandiri dan aliran udara C2P diperlukan.
Fitur Utama
- 64 port non-blocking 400Gb/s (32 konektor OSFP)
- Throughput dua arah agregat 51,2 Tb/s
- Teknologi pemisahan port: hingga 128 port @ 200Gb/s
- Komputasi dalam jaringan SHARPv3 – akselerasi AI 32*
- Latensi sub-mikrodetik dengan perutean adaptif
- Fabrik penyembuhan mandiri, QoS, dan kontrol kemacetan
- Manajer subnet terpasang – mengelola hingga 2.000 node
- Daya cadangan 1+1 yang dapat ditukar saat panas (200-240Vac)
- Aliran udara C2P (konektor-ke-daya) – kipas yang dapat ditukar saat panas
- MLNX-OS dengan antarmuka CLI, WebUI, SNMP, dan JSON
- Kompatibel mundur dengan HDR, EDR, dan FDR
Teknologi: Arsitektur NVIDIA Quantum-2

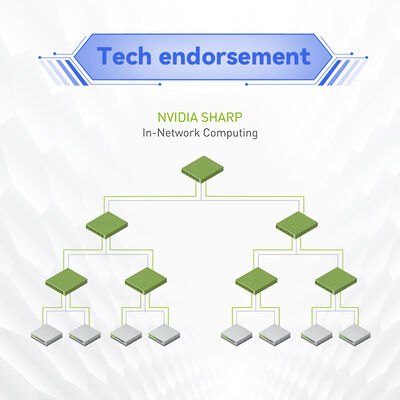

Platform Quantum-2 mengintegrasikan teknologi SHARP generasi ketiga (SHARPv3), memungkinkan agregasi data dalam jaringan yang mengurangi pergerakan data dan mempercepat pelatihan AI serta simulasi HPC. Dikombinasikan dengan Remote Direct Memory Access (RDMA) dan NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol, MQM9700-NS2R secara dramatis meningkatkan kinerja aplikasi saat data melintasi fabrik. Manajer subnet terpasang menyediakan manajemen sasis penuh melalui antarmuka CLI, WebUI, SNMP, atau JSON, menyederhanakan penyebaran dan operasi.
Penyebaran Khas
- Kluster AI & Pembelajaran Mesin – pelatihan skala besar yang dipercepat GPU dengan SHARPv3
- Komputasi Kinerja Tinggi (HPC) – simulasi penelitian, pemodelan cuaca, dan genomik
- Spine-leaf pusat data – fabrik InfiniBand 400G untuk penyimpanan dan komputasi latensi rendah
- Perusahaan & cloud – jaringan multi-tenant yang dapat diskalakan dengan manajemen subnet terpasang
- Pemerintah & pendidikan – laboratorium penelitian dan pusat superkomputer
Kompatibilitas
| Komponen / Ekosistem | Dukungan |
|---|---|
| Kecepatan InfiniBand | NDR 400Gb/s, kompatibel mundur dengan HDR, EDR, FDR |
| Kabel | Tembaga pasif/aktif atau serat aktif; konektor OSFP |
| Manajemen | Manajer subnet terpasang, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Topologi | Fat Tree, SlimFly, DragonFly+, Torus multidimensi |
| Sistem Operasi | Linux, Windows (dengan tumpukan InfiniBand), VMware |
| GPU / Akselerator | Server GPU NVIDIA HGX, DGX, dan pihak ketiga |
Spesifikasi
| Parameter | MQM9700-NS2R |
|---|---|
| Port / Kecepatan | 64 port 400Gb/s (32 OSFP); hingga 128 port @ 200Gb/s dengan pemisahan |
| Throughput agregat | 51,2 Tb/s dua arah |
| Penerusan paket | >66,5 miliar paket per detik (BPPS) |
| Bentuk faktor | Rak 1U, 43,6 x 438 x 660,4 mm |
| Berat | 14,5 kg |
| Catu daya | Cadangan 1+1, dapat ditukar saat panas, 200-240Vac, 80+ Gold, ENERGY STAR |
| Pendinginan | Aliran udara konektor-ke-daya (C2P), kipas yang dapat ditukar saat panas |
| Manajemen | Manajer subnet terpasang (hingga 2.000 node) |
| Port manajemen | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| CPU / Memori | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Perangkat Lunak | MLNX-OS (manajemen sasis penuh) |
| Suhu operasi | 0°C hingga 40°C |
| Kelembaban (operasi) | 10% – 85% non-kondensasi |
| Ketinggian | Hingga 3050 m |
| Keselamatan / EMC | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Garansi | 1 tahun (opsi perpanjangan tersedia) |
Panduan Pemilihan
| Nomor Suku Cadang yang Dapat Dipesan | Deskripsi | Aliran Udara | Manajemen |
|---|---|---|---|
| MQM9700-NS2R | 64-port 400Gb/s, 32 OSFP, terkelola, aliran udara C2P | Konektor-ke-daya (C2P) | Manajer subnet terpasang |
| MQM9700-NS2F | 64-port 400Gb/s, terkelola, aliran udara P2C | Depan-ke-belakang (P2C) | Manajer subnet terpasang |
| MQM9790-NS2R | 64-port 400Gb/s, tidak terkelola, aliran udara C2P | Konektor-ke-daya | Eksternal (UFM) |
| MQM9790-NS2F | 64-port 400Gb/s, tidak terkelola, aliran udara P2C | Depan-ke-belakang | Eksternal (UFM) |
MQM9700-NS2R direkomendasikan untuk penyebaran yang memerlukan solusi manajemen mandiri dengan manajer subnet terpasang, hingga 2.000 node, dan aliran udara konektor-ke-daya. Untuk fabrik yang lebih besar atau fitur UFM tingkat lanjut, pertimbangkan seri QM9790 yang dikelola secara eksternal.
Keunggulan
- Kepadatan tak tertandingi: 64 port 400G dalam 1U – mengurangi ruang rak dan daya per port.
- Akselerasi dalam jaringan: SHARPv3 mengurangi pergerakan data dan mempercepat beban kerja AI/ML hingga 32*.
- Topologi fleksibel: Mendukung Fat Tree, DragonFly+, Torus, dan lainnya untuk desain kluster apa pun.
- Manajemen yang disederhanakan: Manajer subnet terpasang memungkinkan operasi siap pakai untuk hingga 2.000 node, mengurangi waktu penyiapan.
- Fleksibilitas aliran udara C2P: Cocok dengan pusat data dengan aliran udara terbalik (konektor-ke-daya) untuk manajemen termal yang optimal.
- Perlindungan investasi: Kompatibel mundur dengan HDR/EDR dan siap masa depan untuk NDR200/400.
Pertanyaan yang Sering Diajukan
Apa perbedaan antara MQM9700 dan MQM9790?
MQM9700 menyertakan manajer subnet terpasang dan dikelola sepenuhnya siap pakai untuk hingga 2.000 node. MQM9790 dikelola secara eksternal dan memanfaatkan NVIDIA UFM untuk manajemen fabrik tingkat lanjut, ideal untuk lingkungan yang lebih besar dan lebih dinamis.
Apa arti aliran udara C2P?
Aliran udara C2P (konektor-ke-daya) berarti udara masuk dari sisi konektor dan keluar melalui sisi catu daya. Ini adalah kebalikan dari P2C (depan-ke-belakang) dan digunakan di pusat data dengan konfigurasi hot-aisle/cold-aisle tertentu.
Bisakah saya menggunakan MQM9700-NS2R dengan infrastruktur InfiniBand HDR yang ada?
Ya, saklar ini kompatibel mundur dengan kecepatan HDR, EDR, dan FDR, memungkinkan peningkatan bertahap.
Kabel apa yang didukung?
Konektor OSFP mendukung kabel tembaga pasif/aktif dan serat aktif. Baik modul optik maupun kabel direct-attach dapat digunakan.
Apakah saklar mendukung operasi 200Gb/s?
Ya, menggunakan teknologi pemisahan port NVIDIA, MQM9700-NS2R dapat menyediakan hingga 128 port pada 200Gb/s.
Tindakan Pencegahan
- Pastikan suhu ambien operasi tetap antara 0°C dan 40°C.
- Gunakan hanya modul optik dan kabel yang memenuhi syarat NVIDIA untuk kinerja optimal.
- Arah aliran udara yang tepat (C2P) harus sesuai dengan lingkungan pemasangan – verifikasi orientasi hot-aisle/cold-aisle rak.
- Jangan menghalangi ventilasi kipas; jaga jarak setidaknya 5 cm di kedua sisi.
- Catu daya harus memenuhi persyaratan 200-240Vac; grounding wajib.
Tentang Hong Kong Starsurge Group
Didirikan pada tahun 2008, Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang didorong oleh teknologi. Dengan tim penjualan dan teknis yang berpengalaman, kami melayani industri termasuk pemerintah, kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Starsurge menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak khusus, dukungan multibahasa, dan pengiriman global. Pendekatan kami yang mengutamakan pelanggan memastikan kualitas yang andal, layanan yang responsif, dan solusi yang disesuaikan yang membantu klien membangun infrastruktur jaringan yang efisien dan dapat diskalakan.
Bermitra dengan Starsurge – kami menyediakan harga yang kompetitif, pengiriman cepat, dan dukungan teknik khusus untuk NVIDIA, Mellanox, dan merek jaringan terkemuka lainnya.
Fakta Kunci
| Port | 64 x 400Gb/s (32 OSFP) |
| Throughput | 51,2 Tb/s |
| Tingkat paket | >66,5 BPPS |
| Manajemen | Manajer subnet terpasang (2.000 node) |
| Aliran Udara | C2P (konektor-ke-daya) |
| Garansi | 1 tahun |
Matriks Kompatibilitas
| Kategori | Produk / Standar yang Kompatibel |
|---|---|
| Server GPU | NVIDIA DGX-2, DGX A100, server berbasis HGX, node GPU pihak ketiga |
| Penyimpanan | NVMe over InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Manajemen | Manajer subnet terpasang, MLNX-OS, OpenSM, SNMP |
| Jenis kabel | OSFP ke OSFP, OSFP ke QSFP (dengan adaptor), optik aktif, DAC |
Daftar Periksa Pembeli
- Konfirmasikan arah aliran udara (C2P) sesuai dengan tata letak hot-aisle/cold-aisle pusat data Anda – ini adalah model aliran udara terbalik.
- Manajer subnet terpasang mendukung hingga 2.000 node – verifikasi ukuran kluster sesuai dalam cakupan ini.
- Validasi input daya (200-240Vac) dan persyaratan redundansi.
- Periksa panjang dan jenis kabel OSFP (tembaga/serat) untuk jarak rak Anda.
- Minta garansi yang diperpanjang atau dukungan di lokasi jika diperlukan untuk penyebaran misi kritis.
