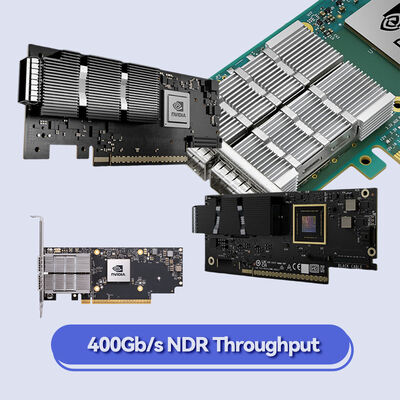

NVIDIA ConnectX-7 MCX755106AS-HEAT 200G Dual-Port InfiniBand Card 2× OSFP
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | Mcx755106as-heat (900-9x7ah-0078-dtz) |
| Dokumen: | Connectx-7 infiniband.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | Mcx755106as-heat (900-9x7ah-0078-dtz) | Pelabuhan: | 2-port |
|---|---|---|---|
| Teknologi: | Infiniband | Jenis antarmuka: | OSFP56 |
| Spesifikasi: | 16.7cm x 6.9cm | Asal: | India / Israel / Cina |
| tingkat transmisi: | 200gbe | Antarmuka host: | Gen3 x16 |
| Menyoroti: | Nvidia ConnectX-7 kartu InfiniBand,Kartu jaringan dual-port 200G,Kartu OSFP InfiniBand dengan garansi |
||
Deskripsi Produk

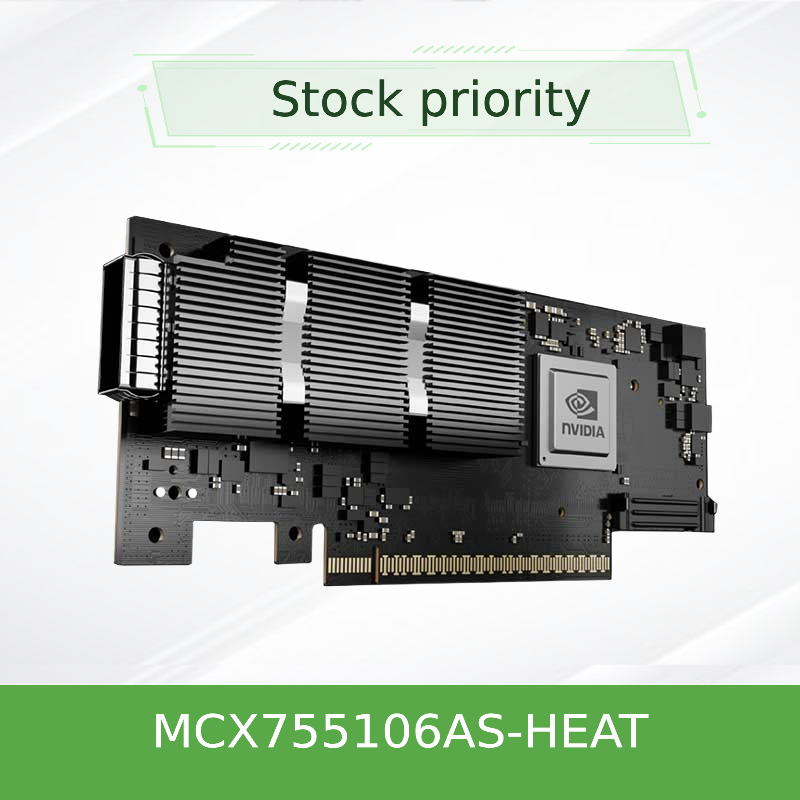

NVIDIA ConnectX-7 MCX755106AS-HEAT 200G Dual-Port InfiniBand Card
MCX755106AS-HEAT 200Gb/s Adaptor InfiniBand
NDR200 · Dual-Port OSFP · PCIe 5.0 x16 · Ultra-Low Latency untuk HPC & AI
NDR200 · Dual-Port OSFP · PCIe 5.0 x16 · Ultra-Low Latency untuk HPC & AI
Model:MCX755106AS-HEAT
200 Gb/sNDR200 InfiniBand per port
2 * OSFPkonektivitas dual-port
400 Gb/slebar band agregat
PCIe 5.0 x16hingga 32 jalur
GPUDirectRDMA & Penyimpanan
Ringkasan Produk
NVIDIA MCX755106AS-HEAT adalah adaptor saluran host dual-port ConnectX-7 InfiniBand berkinerja tinggi (HCA) yang memberikan konektivitas NDR200 200Gb/s per port melalui dua antarmuka OSFP,menyediakan bandwidth agregat 400Gb/sDirancang untuk lingkungan HPC, AI, dan pusat data perusahaan yang paling menuntut, adaptor PCIe 5.0 x16 ini menggabungkan latensi ultra rendah, throughput ekstrim,dan mesin komputasi dalam jaringan inovatif. Dengan dukungan untuk RDMA, RoCE, GPUDirect RDMA dan Storage, dan keamanan offloads canggih, MCX755106AS-HEAT adalah pilihan yang ideal untuk membangun skalabel, lossless InfiniBand kain.
Fitur Utama
- Dual-Port NDR200 InfiniBand:Dua port OSFP 200Gb/s dengan dukungan untuk kecepatan NDR200, HDR, EDR, dan FDR untuk kompatibilitas mundur.
- PCIe 5.0 x16 Host Interface:Hingga 32 jalur dengan dukungan PCIe 5.0, memberikan bandwidth maksimum dan latensi rendah untuk sistem host.
- RDMA & RoCE akselerasi:RDMA dan RoCE (RDMA over Converged Ethernet) yang terbebas dari perangkat keras untuk pergerakan data yang efisien dengan overhead CPU nol.
- GPUDirect RDMA & Storage:Komunikasi langsung GPU-ke-GPU dan GPUDirect Storage untuk mempercepat alur kerja AI/ML dan analisis data.
- In-Network Computing:Dukungan untuk SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) dan operasi kolektif lepas.
- Pengisian Keamanan Lanjutan:Enkripsi/dekripsi perangkat keras inline untuk IPsec, MACsec, dan TLS dengan kunci AES-GCM 128/256-bit.
- Virtualisasi & SDN:SR-IOV, akselerasi VirtIO, dukungan jaringan overlay (VXLAN, GENEVE, NVGRE), dan parser fleksibel yang dapat diprogram.
- Waktu yang Tepat:IEEE 1588v2 PTP dengan akurasi 12 ns, SyncE, dan PPS in/out yang dapat dikonfigurasi untuk aplikasi sensitif waktu.
Teknologi
Arsitektur ConnectX-7:MCX755106AS-HEAT dibangun di atas ConnectX-7 ASIC NVIDIA, yang mengintegrasikan teknologi SerDes canggih yang mendukung sinyal NRZ dan PAM4.Ini memberikan 200Gb / s InfiniBand bandwidth per port di atas dua antarmuka OSFP, dengan hardware offload untuk RDMA, RoCE, NVMe-oF, dan protokol keamanan.Mengurangi pesan yang melewati overhead dan meningkatkan skalabilitas aplikasi.
Software-Defined Networking (SDN):NVIDIA ASAP (Accelerated Switch and Packet Processing) teknologi offload SDN dan VNF akselerasi, memberikan line-rate kinerja tanpa CPU hukuman.GENEVA, NVGRE), pelacakan koneksi, dan pencitraan aliran untuk telemetri jaringan canggih.
Penempatan Tipikal
- Cluster HPC dengan kepadatan tinggi:Konektivitas dual-port memungkinkan topologi pohon lemak dengan konsumsi port switch yang berkurang.
- Pelatihan AI & Machine Learning:Aktifkan GPUDirect RDMA untuk pelatihan multi-node yang efisien dari model bahasa besar.
- Pusat Data Hiperscale:Bangun InfiniBand yang dapat diskalakan, tanpa kerugian dengan kepadatan port yang tinggi dan latensi rendah.
- Enterprise Cloud & Storage:Mengerahkan NVMe over Fabrics (NVMe-oF) dan solusi penyimpanan berbasis RDMA.
- Telecom & Edge:Memanfaatkan waktu presisi (PTP, SyncE) untuk 5G dan infrastruktur yang sensitif waktu.
Kompatibilitas
| Komponen / Ekosistem | Kompatibilitas |
|---|---|
| Kecepatan InfiniBand | NDR 200 Gbps, HDR 200 Gbps, EDR 100 Gbps, FDR 56 Gbps |
| Kecepatan Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (dengan RoCE) |
| Antarmuka Host | PCIe Gen5 x16 (hingga 32 jalur), kompatibel ke belakang dengan PCIe 4.0 |
| Sistem Operasi | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Software Stack | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Keamanan | IPSec, MACsec, TLS, Secure Boot, Enkripsi flash, Atestasi perangkat |
Spesifikasi MCX755106AS-HEAT
| Kategori | Rincian |
|---|---|
| Model Produk | MCX755106AS-HEAT |
| Keluarga produk | NVIDIA ConnectX-7 |
| Konfigurasi Pelabuhan | 2 * OSFP (200Gb/s NDR200 InfiniBand per port, 400Gb/s secara agregat) |
| Antarmuka Host | PCIe 5.0 x16 (hingga 32 jalur), kompatibel ke belakang dengan PCIe 4.0 |
| Protokol yang Didukung | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| Kecepatan InfiniBand | NDR 200 Gbps, HDR 200 Gbps, EDR 100 Gbps, FDR 56 Gbps |
| Kecepatan Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Faktor Bentuk | PCIe HHHL, FHHL |
| Teknologi antarmuka | NRZ (10G, 25G), PAM4 (50G, 100G) |
| In-Network Computing | SHARP, MPI Tag Matching, Pengiriman Operasi Kolektif |
| Pengisian Keamanan | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Secure Boot |
| Virtualisasi | SR-IOV, VirtIO, Jaringan Overlay (VXLAN, GENEVE, NVGRE) |
| Waktu yang Tepat | IEEE 1588v2 (12 ns akurasi), SyncE, PPS masuk/keluar |
| Percepatan Penyimpanan | NVMe-oF, NVMe/TCP, SRP, iSER, NFS melalui RDMA, SMB Direct |
| Antarmuka Manajemen | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Remote Boot | InfiniBand remote boot, iSCSI, UEFI, PXE |
| Kondisi Operasi | Lingkungan pusat data standar |
| Peraturan | RoHS, CE, FCC, VCCI (lihat dokumentasi kepatuhan NVIDIA) |
| Termasuk Aksesoris | Bracket tinggi |
* Spesifikasi didasarkan pada dokumentasi publik NVIDIA dan dapat bervariasi. Mohon konfirmasi detail dengan perwakilan penjualan Anda.
Panduan Pemilihan
| SKU / Model | Deskripsi | Kecepatan Pelabuhan | Jumlah Pelabuhan | Antarmuka |
|---|---|---|---|---|
| MCX755106AS-HEAT | ConnectX-7 NDR200 InfiniBand Adapter (Dual-Port) | 200Gb/s per port | 2 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEAT | ConnectX-7 NDR200 Adaptor InfiniBand (Port Tunggal) | 200Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | ConnectX-7 NDR400 InfiniBand Adapter (Port Tunggal) | 400Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX755106AS-NEAT | ConnectX-7 NDR400 InfiniBand Adapter (Dual-Port) | 400Gb/s per port | 2 * OSFP | PCIe 5.0 x16 |
Keuntungan
- Densitas Dual-Port:Dua port 200Gb/s dalam slot PCIe tunggal mengurangi jejak server dan kompleksitas kabel.
- Ultra-Low Latency:RDMA dan komputasi dalam jaringan yang tidak memuat perangkat keras meminimalkan biaya komunikasi.
- High Throughput:PCIe 5.0 x16 dan bandwidth agregat 400Gb/s memberikan kinerja ekstrim untuk aplikasi intensif data.
- Perlindungan Investasi:Mendukung beberapa kecepatan InfiniBand dan Ethernet untuk lingkungan kecepatan campuran.
- Keamanan yang ditingkatkan:Inline IPsec, MACsec, dan TLS offload data aman dalam transit tanpa dampak CPU.
Layanan & Dukungan
Hong Kong Starsurge Group Co., Limited menyediakan dukungan siklus hidup penuh untuk adaptor NVIDIA ConnectX-7:
- Konsultasi pra-penjualan:Pilihan adaptor, kompatibilitas server, dan desain kain.
- Logistik & pengiriman:Pengiriman global dengan pelacakan dan bea cukai.
- Dukungan teknis:Pemasangan driver, pembaruan firmware, dan penyesuaian kinerja.
- Pelatihan:Lokakarya praktis untuk administrasi RDMA, RoCE, dan UFM.
- Jaminan:Standard 1 tahun garansi perangkat keras (opsi diperpanjang tersedia).
Pertanyaan yang Sering Diajukan
Berapa total bandwidth MCX755106AS-HEAT?
Adaptor menyediakan bandwidth agregat 400Gb / s (2 * 200Gb / s) di dua port OSFP.
Apakah MCX755106AS-HEAT kompatibel dengan server PCIe 4.0?
Adaptor adalah PCIe 5.0 x16 dan kompatibel ke belakang dengan slot PCIe 4.0, meskipun bandwidth mungkin terbatas pada kecepatan PCIe 4.0.
Adaptor ini bisa digunakan dengan switch Ethernet?
Adaptor ini mendukung protokol InfiniBand dan Ethernet. Saat beroperasi dalam mode Ethernet, ia mendukung RoCE (RDMA over Converged Ethernet) hingga 200GbE per port.
Apa perbedaan antara MCX755106AS-HEAT dan MCX75310AAS-HEAT?
MCX755106AS-HEAT memiliki dua port OSFP (dual-port) sedangkan MCX75310AAS-HEAT memiliki satu port OSFP (single-port).
Apakah adaptor mendukung GPUDirect?
Ya, mendukung GPUDirect RDMA untuk komunikasi langsung GPU-ke-GPU dan GPUDirect Storage untuk akses data yang dipercepat dari perangkat penyimpanan.
Peringatan & Keselamatan
- Perlindungan ESD:Gunakan tali pengantar ESD saat menangani adaptor untuk mencegah kerusakan listrik.
- Pemasangan:Pastikan server dimatikan dan terputus dari daya AC sebelum memasang adaptor.
- Aliran udara:Pastikan aliran udara yang memadai di sekitar adaptor untuk mencegah pemanasan berlebihan.
- Pembaruan Firmware:Ikuti prosedur yang direkomendasikan NVIDIA untuk pembaruan firmware untuk menghindari ketidakstabilan sistem.
- Kompatibilitas:Memverifikasi kompatibilitas server dan ketersediaan slot PCIe sebelum memesan.
Hong Kong Starsurge Group Co., Limited
Didirikan pada tahun 2008, Starsurge adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem berbasis teknologi.dan klien perusahaan di seluruh duniaDengan tim penjualan dan teknis yang berpengalaman, kami memberikan solusi jaringan yang disesuaikan dari adaptor dan switch ke IoT dan perangkat lunak kustom didukung oleh dukungan multibahasa dan pengiriman global.Pelanggan pertama, berorientasi pada kualitas, dan berorientasi pada inovasi.
Matriks Kompatibilitas
| Produk NVIDIA | Kompatibel dengan MCX755106AS-HEAT | Catatan |
|---|---|---|
| NVIDIA Quantum-3 Switch (Q3200-RA, Q3400-RA) | ✓ | Dukungan XDR dan NDR asli |
| NVIDIA Quantum-2 Switch | ✓ | Dukungan NDR dan HDR |
| NVIDIA DGX / HGX Platform | ✓ | GPUDirect RDMA dan Storage |
| NVIDIA UFM 3.5 | ✓ | Manajemen dan telemetri kain lengkap |
| HPE Server | ✓ | Slot PCIe standar diperlukan |
| Server pihak ketiga | ✓ | Slot PCIe standar diperlukan |
Daftar Pembeli
- Slot PCIe:Memastikan slot PCIe 5.0 x16 yang tersedia (atau PCIe 4.0 x16 untuk kompatibilitas mundur).
- Kabel/Transceiver:Dua kabel konektor OSFP ke OSFP atau OSFP ke konektor lainnya untuk switch/NIC target.
- Sistem operasi:Memverifikasi dukungan untuk OS target (Linux, Windows, VMware).
- Pengemudi:Unduh dan instal driver MLNX_OFED atau Windows terbaru dari NVIDIA.
- Pengelolaan Kain:Rencanakan penyebaran Subnet Manager (SM) (terpusat atau didistribusikan).
- Pendinginan:Pastikan aliran udara server yang cukup untuk menghilangkan panas dari adaptor.
