NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 Optical Transceiver MPO-12 APC 50m OM4
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFP7E20-N010 |
| Dokumen: | MFP7E20-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Model TIDAK.: | MFP7E20-N010 | Bentuk Bahan: | kawat bundar |
|---|---|---|---|
| Kekuatan tarik yang diizinkan: | 1000n <10000n | Sertifikasi: | RoHS, CE, ISO9001, VDE, CCC |
| Bahan Sarung: | PVC | Panjang: | 10m |
| Kecepatan Data: | 400GB/s | Asal: | India / Israel / Cina |
| Menyoroti: | Transceiver optik NVIDIA Mellanox 200G QSFP56,Modul optik Mellanox MFP7E20-N010 SR4,Transceiver QSFP56 SR4 MPO-12 APC |
||
Deskripsi Produk
Ringkasan Produk

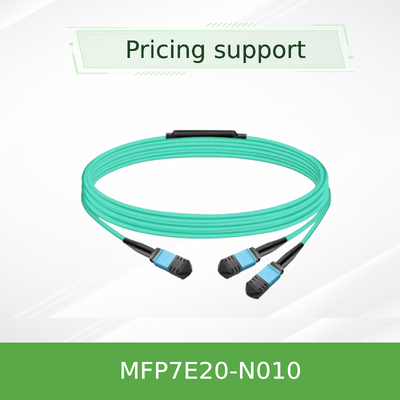

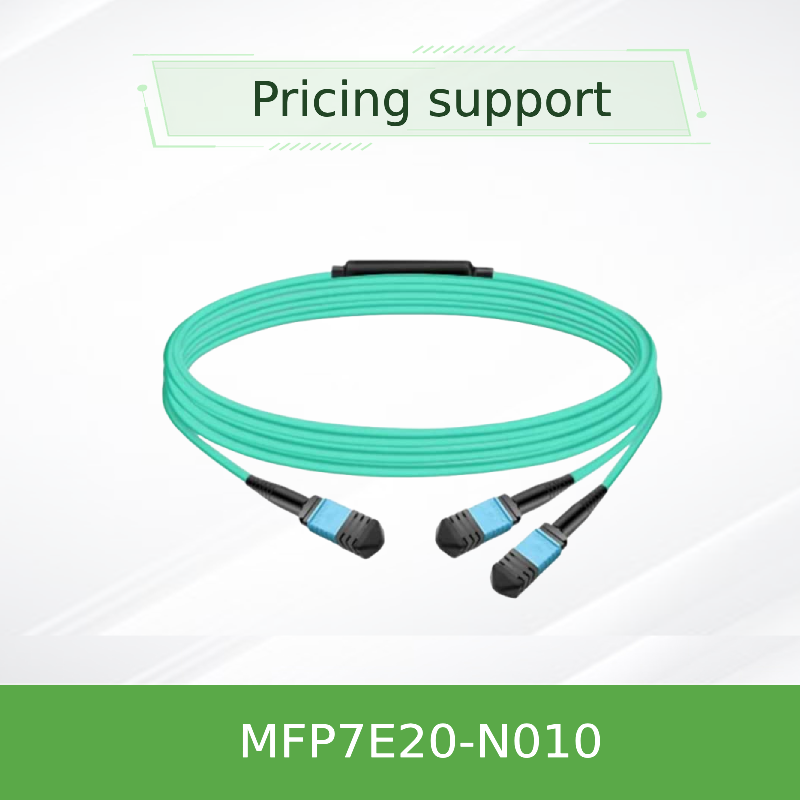

PeraturanMellanox MFP7E20-N010adalah kabel splitter optik pasif yang mengubah antarmuka transceiver OSFP 800G twin-port menjadi dua tautan 200G/400G independen.Menggunakan 8 serat multimode aktif (50/125μm) dalam konfigurasi MPO-12/APC ke MPO-12/APC dua kali, ini menyediakan solusi hemat biaya dan rendah kerugian untuk menghubungkan switch top-of-rack ke adaptor ConnectX-7 dan DPU BlueField-3.memastikan operasi yang stabil dalam tautan PAM4 berkecepatan tinggi.
Fitur Utama
- Kemampuan untuk keluar:1× MPO-12/APC ke 2× MPO-12/APC untuk output ganda 200G/400G
- Serat multimode:50/125μm OM3 (≤30m) / OM4 (≤50m) dengan jaket Aqua LSZH
- Type-B crossover wiring:Secara langsung mencocokkan TX ke RX untuk penggabungan transceiver langsung
- Kerugian penempatan rendah:≤ 0,35 dB + 0,0004 × L (dB) per muka ujung konektor
- Polish APC (8°):Mengurangi pantulan optik kembali ke ≥35 dB kerugian kembali
- Push-pull mengunci:Pembebasan cepat, pemasangan mudah di pelabuhan padat
- Kepatuhan:Telcordia GR-1435, IEC 61754-7, RoHS, Kelas 1 keamanan laser
- Dukungan protokol:InfiniBand HDR, 200G/400G Ethernet, NVLink
Teknologi & Desain
MFP7E20-N010 memanfaatkan teknik optik presisi NVIDIA. Konektor MPO-12/APC memiliki lubang penyelarasan yang berpasangan dengan pin panduan transceiver, memastikan keselarasan serat yang tepat.Polish sudut 8 derajat menghilangkan refleksi Fresnel yang dapat menyebabkan distorsi sinyal dalam modulasi PAM4Setiap kabel diuji pabrik untuk kehilangan sisipan, kehilangan kembali, dan polaritas. jaket LSZH (low smoke zero halogen) mengurangi emisi beracun dalam skenario kebakaran,membuatnya cocok untuk lingkungan pusat data.
Penempatan Tipikal
- Pindah ke Server:Sambungkan switch NVIDIA Spectrum-4 atau Quantum-2 ke NIC ConnectX-7 dan DPU BlueField-3 di rak komputasi / penyimpanan
- 400G ke 2×200G:Penggunaan dengan transceiver OSFP DR8 twin-port untuk membagi menjadi dua tautan 200G untuk server ganda
- Komputasi berkinerja tinggi (HPC):Interkoneksi latensi rendah untuk cluster pelatihan AI dan penyimpanan terdistribusi
- Inter-rack pusat data:Tautan jarak pendek (hingga 50m) dengan integrasi panel patch
Kompatibilitas
Transceiver:NVIDIA MMA4Z00-NS ( OSFP kembar), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - semuanya dengan antarmuka MPO-12/APC.
Saklar / Adaptor:NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3, dan setiap port 400G/200G yang menerima OSFP/QSFP112 dengan MPO-12/APC.
Jenis serat:Multimode OM3 (≤30m) atau OM4 (≤50m).
Saklar / Adaptor:NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3, dan setiap port 400G/200G yang menerima OSFP/QSFP112 dengan MPO-12/APC.
Jenis serat:Multimode OM3 (≤30m) atau OM4 (≤50m).
Catatan:Tidak dapat dicampur dengan konektor UPC (biru) - APC saja.
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Jenis Produk | Kabel splitter optik pasif, MPO-12/APC ke 2×MPO-12/APC |
| Jumlah Serat | 8 anggota yang aktif (4 TX + 4 RX) + 4 anggota yang tidak aktif |
| Jenis Serat | 50/125μm multimode OM3 (≤30m) / OM4 (≤50m) |
| Polish konektor | Sudut Kontak Fisik (APC), 8° |
| Kerugian Penempatan (per ujung) | ≤ 0,35 dB + 0,0004 × L (L dalam meter) |
| Kembali Kerugian | ≥ 35 dB |
| Suhu operasi | 0 °C sampai 70 °C |
| Suhu penyimpanan | -40 °C sampai 85 °C |
| Kelembaban (tidak kondensasi) | 10% - 85% RH |
| Bahan Jaket | LSZH (low smoke zero halogen), Aqua, OFNR |
| Radius Lipat Minimal | 30 mm (di mana saja pada kabel) |
| Diameter Kabel | 3.0 ± 0,2 mm |
| Topologi kabel | Tipe-B (crossover) |
| Peraturan | CB, cTUVus, CE, FCC Kelas A, ICES, RCM, VCCI, laser Kelas 1 (IEC 60825-1) |
| Panjang (N010) | 10 meter (panjang kustom tersedia) |
Panduan Pemilihan
| Nomor Bagian Pemesanan | Deskripsi | Panjang |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC ke 2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC ke 2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC ke 2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC ke 2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC ke 2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC ke 2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC ke 2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC ke 2×MPO-12 APC | 50 m |
Untuk panjang yang tidak tercantum, silakan hubungi tim penjualan kami untuk pilihan khusus.
Keuntungan Utama
- Efisiensi ruang:Desain Breakout mengurangi penggunaan port pada switch dengan kepadatan tinggi
- Integritas sinyal yang superior:Pembersihan APC dan penyelarasan ferrule presisi tingkat kesalahan bit yang lebih rendah dalam PAM4
- Kuat dan dapat diandalkan:Tes pabrik untuk IL/RL, siklus termal, dan kekuatan tarik
- Berhati-hati lingkungan:Jaket LSZH memenuhi standar keamanan kebakaran dan lingkungan yang ketat
- Siap untuk masa depan:Mendukung 200G per jalur, dapat diskalakan ke 800G dengan OSFP twin-port
Matriks Kompatibilitas
| Jenis Transceiver | Konfigurasi Pelabuhan | Tingkat Data |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Twin port, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Single port, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Single port, MPO-12 APC | 400G |
| OSFP/QSFP112 pihak ketiga | Antarmuka MPO-12 APC | 200G/400G (verifikasi IL) |
Fakta-Fakta Utama
Nomor bagian:MFP7E20-N010
Jenis konektor:MPO-12/APC (wanita)
Rasio perpisahan:1 → 2 (dual 200G/400G)
Jangkauan maksimal:50 m (OM4), 30 m (OM3)
Inti serat:50/125μm multimode
Protokol:Ethernet, InfiniBand, NVLink
Daftar Pembeli
- Konfirmasi port transceiver Anda adalah MPO-12/APC (bukan UPC)
- Memverifikasi panjang kabel yang diperlukan (N010 = 10m)
- Pastikan pabrik serat Anda adalah OM3 atau OM4 multimode
- Periksa bahwa switch / adaptor Anda mendukung polaritas Tipe-B
- Tinjau anggaran kehilangan sisipan link Anda (termasuk panel patch)
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara MFP7E20-N010 dan kabel MPO-12 standar?
A: Ini adalah kabel splitter 1-ke-2 dengan crossover Tipe-B, yang dirancang khusus untuk membagi transceiver OSFP 800G twin-port menjadi dua tautan 200G / 400G. Kabel MPO standar biasanya lurus.
T: Dapatkah saya menggunakan kabel ini dengan transceiver 100G atau 40G?
A: Tidak, ini dioptimalkan untuk 200G / 400G PAM4 sinyal.
T: Apa jarak maksimum yang didukung?
A: 50 meter di atas serat OM4 (dengan dua persimpangan panel patch).
T: Apakah kabel kompatibel dengan QSFP-DD atau SFP-DD?
A: Ini berinteraksi dengan transceiver MPO-12/APC; QSFP-DD dan SFP-DD biasanya menggunakan konektor yang berbeda (misalnya, MPO-16 atau LC).
Langkah-langkah pencegahan penanganan
- Simpan penutup debu pada konektor sampai saat pemasangan untuk mencegah kontaminasi
- Selalu bersihkan kabel ferrule dan wadah transceiver dengan pembersih optik yang disetujui sebelum kawin
- Jangan membengkokkan kabel lebih erat dari radius minimum 30 mm
- Hindari paparan cairan atau pelarut; jaket LSZH tidak tahan terhadap bahan kimia
- Perhatikan tindakan pencegahan ESD standar selama penanganan (meskipun kabel pasif, ia berpasangan dengan transceiver yang sensitif terhadap ESD)
