NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC 200Gb/s InfiniBand HDR & Ethernet
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFS1S00-H005V |
| Dokumen: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | BARU DAN ASLI | Teknologi: | Infiniband |
| Jenis: | Kabel Mellanox AOC | Panjang kabel: | 5 meter |
| Model: | MFS1S00-H005V | Nama: | Kabel Mellanox AOC MFS1S00-H005V kabel optik aktif hingga 200Gb/s IB HDR QSFP56 5m |
| Kata kunci: | Kabel Mellanox AOC | ||
| Menyoroti: | Kabel AOC MMF NVIDIA QSFP56,Kabel InfiniBand HDR 200Gb/s,Kabel optik Ethernet QSFP56 |
||
Deskripsi Produk

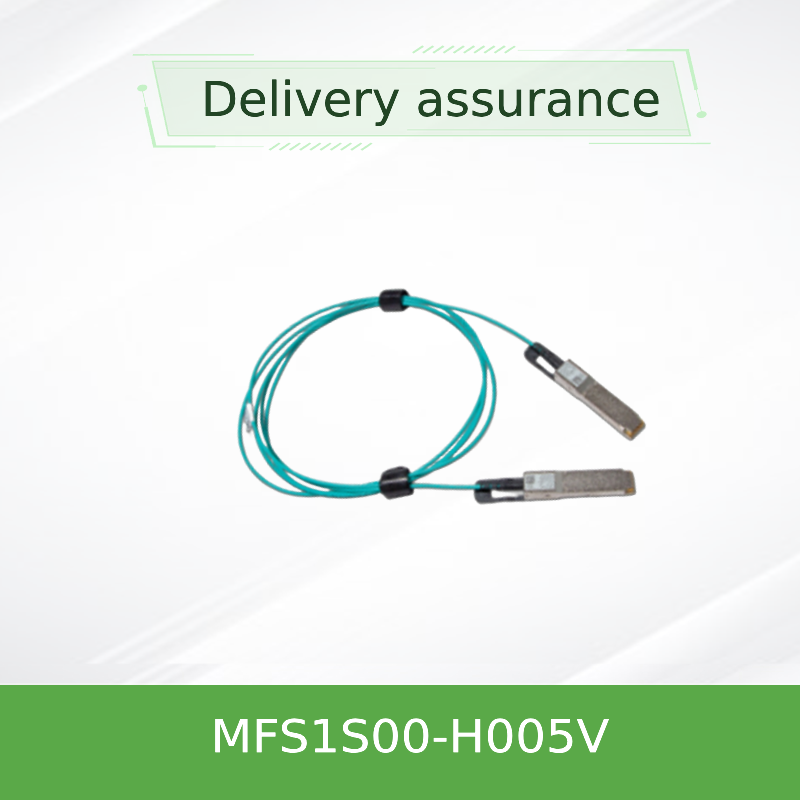

NVIDIA MFS1S00-H005V 200G QSFP56 MMF AOC
Kabel Optik Serat Aktif Multimode berbasis VCSEL untuk InfiniBand HDR & 200GbE ️ panjang 5m
Ringkasan Produk
NVIDIA MFS1S00-H005V adalah kabel optik aktif (AOC) QSFP56 berkinerja tinggi 200Gb/s yang dirancang untuk interkoneksi jangka pendek di pusat data.fitur retiming yang dapat dipilih per jalur, dan menyediakan konektivitas yang handal dan hemat daya untuk InfiniBand HDR dan 200 Gigabit Ethernet.
Fitur Utama
- Kecepatan data: Hingga 200Gb/s (4×50Gb/s PAM4)
- Dukungan protokol: InfiniBand HDR, 200GbE
- Jangkauan: Hingga 100m melalui serat multimode
- Daya rendah: 5,0W tipikal per ujung (dengan retiming)
- Hot-plug: QSFP56 form factor, sesuai dengan SFF-8665.
- Manajemen: SFF-8636 I2C interface dengan DDM
- Diprogram: Rx output amplitudo & pra-penekanan
- Kepatuhan: RoHS, Kelas 1 keamanan laser
Teknologi & Desain
MFS1S00-H005V menggunakan teknologi VCSEL (Vertical Cavity Surface-Emitting Laser) pada panjang gelombang 850nm, ditambah dengan serat multimode berkecepatan tinggi.Setiap jalur memiliki retiming independen untuk kedua jalur mengirimkan dan menerimaKabel ini mengintegrasikan pemantauan diagnostik digital (DDM) untuk pelacakan waktu nyata daya optik, suhu, tegangan, dan arus bias.
Penempatan Tipikal
- Kain HDR InfiniBand: Sambungkan switch ke server dan penyimpanan di cluster HPC
- 200GbE agregasi: Link SN3700 dan SN4600 switch di atas rak atau daun-spine arsitektur
- Interkoneksi pusat data: Hubungan jangka pendek (hingga 100m) antara rak atau dalam barisan
- Kluster pelatihan AI/ML: Konektivitas latensi rendah dan bandwidth tinggi untuk sistem berbasis GPU
Kompatibilitas
Switch: NVIDIA Spectrum SN3700, seri SN4600 dan switch QSFP56 lainnya yang mendukung 200G InfiniBand atau Ethernet.
Adaptor / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 dengan port QSFP56.
Protokol: InfiniBand HDR (100G/200G) dan 200GbE (IEEE 802.3bs).
Kompatibilitas tergantung pada sistem; lihat laporan kualifikasi produk tingkat sistem untuk konfigurasi yang divalidasi.
Spesifikasi
| Parameter | Nilai |
|---|---|
| Jenis Produk | Kabel optik aktif (AOC), QSFP56 |
| Tingkat Data | 200Gb/s (4×50Gb/s PAM4) |
| Jenis Serat | Multimode (MMF) |
| Panjang gelombang | 850nm VCSEL |
| Jangkauan (OM3/OM4) | Hingga 100m |
| Tegangan Pasokan | 3.3V (3.135V 3.465V) |
| Power Dissipation (per ujung, dengan retiming) | 5.0W tipikal |
| Suhu ruang operasi | 0 °C sampai 70 °C |
| Suhu penyimpanan | -40 °C sampai 85 °C |
| Kelembaban Relatif (Operasi) | 5% 85% |
| Jenis konektor | QSFP56 (sesuai dengan SFF-8665) |
| Antarmuka Manajemen | I2C (SFF-8636) |
| Digital Diagnostics (DDM) | Tx/Rx daya, suhu, tegangan, arus bias |
| Peraturan | CB, cTUVus, CE, FCC Kelas A, ICES, RCM, VCCI, laser Kelas 1 |
| Panjang (H005V) | 5 meter |
Panduan Pemilihan
| Nomor Bagian Pemesanan | Deskripsi | Panjang |
|---|---|---|
| MFS1S00-H003V | 200G QSFP56 AOC, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | 200G QSFP56 AOC, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | 200G QSFP56 AOC, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | 200G QSFP56 AOC, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | 200G QSFP56 AOC, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | 200G QSFP56 AOC, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | 200G QSFP56 AOC, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | 200G QSFP56 AOC, IB HDR / 200GbE | 100 m |
Untuk panjang lain atau pilihan khusus, silakan hubungi tim penjualan kami.
Keuntungan
- Jangkauan yang diperluas: Lebih panjang dari DAC tembaga pasif, hingga 100m
- Konsumsi daya rendah: 5,0W per ujung mengurangi anggaran daya pusat data secara keseluruhan
- Pilihan rate yang fleksibel: Mendukung kedua mode NRZ (EDR) dan PAM4 (HDR) melalui rate select
- Integritas sinyal yang kuat: Equalization dan retiming yang dapat diprogram memastikan kinerja link yang andal
- Pengembangan mudah: QSFP56 bentuk faktor hot-pluggable dengan push-pull kunci
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara AOC dan DAC?
A: AOC (Active Optical Cable) menggunakan serat optik dengan transceiver terintegrasi untuk mencapai jangkauan yang lebih panjang (hingga 100m) daripada DAC tembaga pasif (biasanya ≤5m),sementara menawarkan berat badan yang lebih rendah dan kekebalan EMI yang lebih baik.
T: Dapatkah saya menggunakan kabel ini dengan switch 100G atau 40G?
A: Ya, dapat beroperasi dalam mode NRZ (25.78125 Gb / s) untuk aplikasi 100G atau 40G, tetapi dioptimalkan untuk 200G PAM4.
T: Berapa radius tikungan kabel ini?
A: Radius tikungan minimum adalah 30 mm.
T: Apakah kabel bisa dicolok panas?
A: Ya, itu sepenuhnya hot-plug-in dan mendukung langsung memasukkan / mengeluarkan tanpa menonaktifkan sistem host.
Langkah-langkah pencegahan penanganan
- Simpan penutup debu pelindung pada konektor sampai pemasangan untuk mencegah kontaminasi
- Gunakan pembersih konektor optik yang disetujui sebelum kawin untuk memastikan kehilangan penempatan yang rendah
- Hindari membengkokkan kabel lebih erat dari radius kelengkungan minimum 30 mm
- Perhatikan tindakan pencegahan ESD standar selama pemasangan dan penanganan
- Jangan tarik pada konektor; gunakan pull-tab atau kunci untuk memasukkan/menghapus
