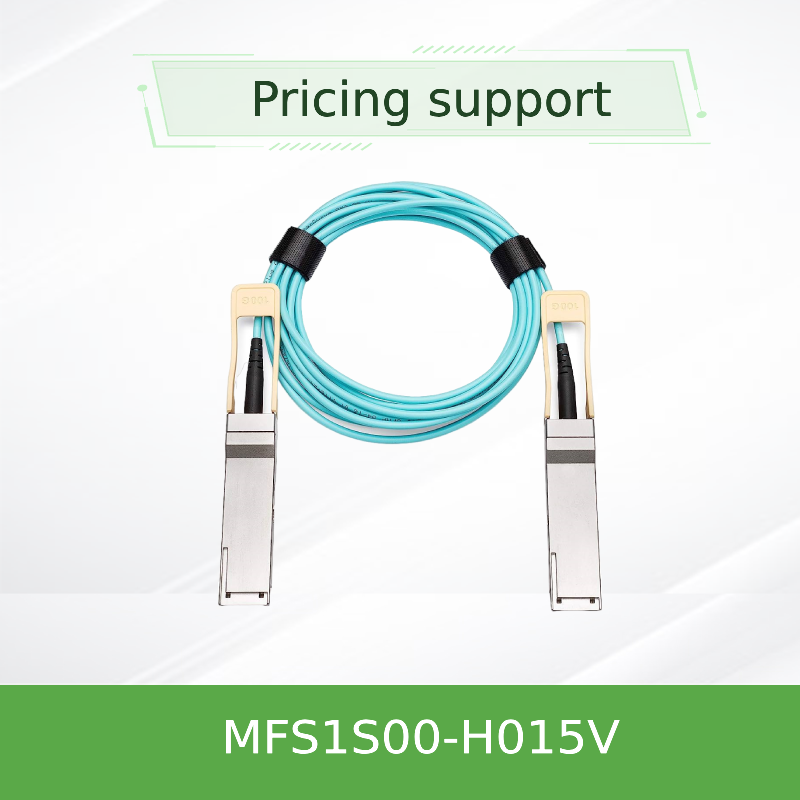

Kabel optik aktif 200G QSFP56 untuk NVIDIA SN3700/SN4600 Switch MFS1S00-H015V
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFS1S00-H015V |
| Dokumen: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | BARU DAN ASLI | Teknologi: | Infiniband |
| Jenis: | Kabel Mellanox AOC | Panjang kabel: | 15 meter |
| Model: | MFS1S00-H015V | ||
| Menyoroti: | Kabel optik 200G QSFP56 untuk switch NVIDIA,Kabel optik aktif QSFP56 dengan garansi,Kabel optik kompatibel NVIDIA SN3700 SN4600 |
||
Deskripsi Produk
Kabel Optik Aktif 200G QSFP56 untuk Switch NVIDIA SN3700/SN4600
NVIDIA MFS1S00-H015V adalah kabel optik aktif (AOC) QSFP56 berkinerja tinggi 200Gb/s yang dirancang untuk interkoneksi jarak pendek di pusat data. AOC serat multimode berbasis VCSEL ini mendukung modulasi PAM4 4× 50Gb/s dan menyediakan konektivitas yang andal dan hemat daya untuk sistem InfiniBand HDR dan Ethernet 200 Gigabit.
Tinjauan Produk
NVIDIA MFS1S00-H015V adalah kabel optik aktif berbasis VCSEL QSFP56 yang menyediakan bandwidth agregat 200Gb/s melalui serat multimode. Kabel ini mengintegrasikan empat transceiver optik independen di setiap ujung, masing-masing beroperasi hingga 50Gb/s dengan modulasi PAM4. Sepenuhnya sesuai dengan standar SFF-8665 dan SFF-8636, kabel ini mendukung instalasi hot-pluggable dan manajemen I²C sambil hanya mengonsumsi daya tipikal 5.0W per ujung dengan retiming diaktifkan.
Fitur Utama
- Kecepatan data: Hingga 200Gb/s (4× 50Gb/s PAM4)
- Dukungan protokol: InfiniBand HDR, 200GbE
- Jangkauan: Hingga 100m melalui serat multimode
- Daya rendah: 5.0W tipikal per ujung (dengan retiming)
- Hot-pluggable: Faktor bentuk QSFP56, sesuai SFF-8665
- Manajemen: Antarmuka I²C SFF-8636 dengan DDM
- Dapat diprogram: Amplitudo output Rx & pra-penekanan
- Kepatuhan: RoHS, keamanan laser Kelas 1
Teknologi & Desain
MFS1S00-H015V menggunakan teknologi VCSEL (Vertical Cavity Surface-Emitting Laser) pada panjang gelombang 850nm yang digabungkan dengan serat multimode berkecepatan tinggi. Setiap jalur memiliki retiming independen untuk jalur transmisi dan penerimaan, memungkinkan integritas sinyal yang unggul. Kabel ini mengintegrasikan pemantauan diagnostik digital (DDM) untuk pelacakan daya optik, suhu, tegangan, dan arus bias secara real-time, dengan ekualisasi Tx dan amplitudo output Rx/pra-penekanan yang dapat diprogram untuk penyetelan halus.
Penerapan Khas
- Fabrik InfiniBand HDR: Menghubungkan switch ke server dan penyimpanan di kluster HPC
- Agregasi 200GbE: Menghubungkan switch SN3700 dan SN4600 dalam arsitektur top-of-rack atau leaf-spine
- Interkoneksi pusat data: Tautan jarak pendek (hingga 100m) antar rak atau di dalam baris
- Kluster pelatihan AI/ML: Konektivitas latensi rendah, bandwidth tinggi untuk sistem berbasis GPU
Kompatibilitas
Switch: Seri NVIDIA Spectrum SN3700, SN4600 dan switch lain yang dilengkapi QSFP56 yang mendukung InfiniBand 200G atau Ethernet.
Adapter / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 dengan port QSFP56.
Protokol: InfiniBand HDR (100G/200G) dan 200GbE (IEEE 802.3bs).
Adapter / DPU: ConnectX-6, ConnectX-7, BlueField-2/3 dengan port QSFP56.
Protokol: InfiniBand HDR (100G/200G) dan 200GbE (IEEE 802.3bs).
Kompatibilitas bergantung pada sistem; lihat laporan kualifikasi produk tingkat sistem untuk konfigurasi yang tervalidasi.
Spesifikasi
| Parameter | Nilai |
|---|---|
| Tipe Produk | Kabel Optik Aktif (AOC), QSFP56 |
| Kecepatan Data | 200Gb/s (4× 50Gb/s PAM4) |
| Tipe Serat | Multimode (MMF) |
| Panjang Gelombang | VCSEL 850nm |
| Jangkauan (OM3/OM4) | Hingga 100m |
| Tegangan Suplai | 3.3V (3.135V - 3.465V) |
| Disipasi Daya (per ujung, dengan retiming) | 5.0W tipikal |
| Suhu Kasus Operasi | 0 °C hingga 70 °C |
| Suhu Penyimpanan | -40 °C hingga 85 °C |
| Kelembaban Relatif (Operasi) | 5% - 85% |
| Tipe Konektor | QSFP56 (sesuai SFF-8665) |
| Antarmuka Manajemen | I²C (SFF-8636) |
| Diagnostik Digital (DDM) | Daya Tx/Rx, suhu, tegangan, arus bias |
| Regulasi | CB, cTUVus, CE, FCC Kelas A, ICES, RCM, VCCI, laser Kelas 1 |
| Panjang (H015V) | 15 meter |
Panduan Pemilihan
| Nomor Part Pemesanan | Deskripsi | Panjang |
|---|---|---|
| MFS1S00-H003V | AOC 200G QSFP56, IB HDR / 200GbE | 3 m |
| MFS1S00-H005V | AOC 200G QSFP56, IB HDR / 200GbE | 5 m |
| MFS1S00-H010V | AOC 200G QSFP56, IB HDR / 200GbE | 10 m |
| MFS1S00-H015V | AOC 200G QSFP56, IB HDR / 200GbE | 15 m |
| MFS1S00-H020V | AOC 200G QSFP56, IB HDR / 200GbE | 20 m |
| MFS1S00-H030V | AOC 200G QSFP56, IB HDR / 200GbE | 30 m |
| MFS1S00-H050V | AOC 200G QSFP56, IB HDR / 200GbE | 50 m |
| MFS1S00-H100V | AOC 200G QSFP56, IB HDR / 200GbE | 100 m |
Untuk panjang lain atau opsi kustom, silakan hubungi tim penjualan kami.
Keunggulan
- Jangkauan diperpanjang: Jauh lebih panjang dari DAC tembaga pasif, hingga 100m
- Konsumsi daya rendah: 5.0W per ujung mengurangi anggaran daya pusat data secara keseluruhan
- Pemilihan kecepatan fleksibel: Mendukung mode NRZ (EDR) dan PAM4 (HDR) melalui pemilihan kecepatan
- Integritas sinyal yang kuat: Ekualisasi dan retiming yang dapat diprogram memastikan kinerja tautan yang andal
- Penerapan mudah: Faktor bentuk QSFP56 yang dapat dipasang saat sistem menyala dengan kait tarik-dorong
Layanan & Dukungan
Sebagai mitra resmi NVIDIA Mellanox, Hong Kong Starsurge Group menyediakan:
- Konsultasi pra-penjualan teknis untuk desain fabrik InfiniBand dan Ethernet
- Logistik global dengan dukungan pelacakan real-time dan bea cukai
- Garansi standar 1 tahun terhadap cacat manufaktur
- Saran kompatibilitas firmware untuk platform switch dan adapter NVIDIA
- Dukungan multibahasa (Inggris, Mandarin, Kanton) melalui email atau telepon
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara AOC dan DAC?
J: AOC (Active Optical Cable) menggunakan serat optik dengan transceiver terintegrasi untuk mencapai jangkauan yang lebih jauh (hingga 100m) daripada DAC tembaga pasif (biasanya ≤5m), sambil menawarkan bobot yang lebih ringan dan kekebalan EMI yang lebih baik.
T: Bisakah saya menggunakan kabel ini dengan switch 100G atau 40G?
J: Ya, kabel ini dapat beroperasi dalam mode NRZ (25.78125 Gb/s) untuk aplikasi 100G atau 40G, tetapi dioptimalkan untuk 200G PAM4. Register pemilihan kecepatan harus dikonfigurasi sesuai.
T: Berapa radius tikungan kabel ini?
J: Radius tikungan minimum adalah 30 mm.
T: Apakah kabel ini hot-pluggable?
J: Ya, kabel ini sepenuhnya hot-pluggable dan mendukung penyisipan/pelepasan saat sistem menyala tanpa mematikan sistem host.
Perhatian Penanganan
- Biarkan penutup debu pelindung terpasang pada konektor hingga pemasangan untuk mencegah kontaminasi
- Gunakan pembersih konektor optik yang disetujui sebelum penyambungan untuk memastikan kehilangan penyisipan yang rendah
- Hindari menekuk kabel lebih ketat dari radius tikungan minimum 30 mm
- Patuhi tindakan pencegahan ESD standar selama pemasangan dan penanganan
- Jangan menarik konektor; gunakan tab tarik atau kait untuk penyisipan/pelepasan
Tentang Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang digerakkan oleh teknologi. Sejak 2008, kami telah melayani pelanggan di seluruh dunia dengan peralatan jaringan termasuk switch, NIC, titik akses nirkabel, pengontrol, kabel, dan modul optik. Tim penjualan dan teknis kami yang berpengalaman mendukung berbagai industri seperti pemerintah, kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Kami memberikan solusi yang disesuaikan, logistik global, dan dukungan multibahasa - semuanya dibangun di atas komitmen mengutamakan pelanggan terhadap keandalan, kinerja, dan skalabilitas.
Fakta Penting
- Nomor part: MFS1S00-H015V
- Faktor bentuk: QSFP56 (SFF-8665)
- Kecepatan data: 200Gb/s (4×50G PAM4)
- Jangkauan: Hingga 100m (OM4)
- Protokol: InfiniBand HDR, 200GbE
- Daya: 5.0W tipikal per ujung
Matriks Kompatibilitas
| Tipe Perangkat | Platform yang Didukung |
|---|---|
| Switch InfiniBand | Seri NVIDIA Quantum-2, SB7800, SB7900 |
| Switch Ethernet | NVIDIA Spectrum SN3700, SN4600, SN4700 |
| Adapter / DPU | ConnectX-6, ConnectX-7, BlueField-2/3 |
| Pihak ketiga | Switch yang dilengkapi QSFP56 yang mendukung 200G (verifikasi kepatuhan) |
Daftar Periksa Pembeli
- Konfirmasikan port switch/adapter Anda mendukung QSFP56 dan 200G PAM4 atau NRZ
- Verifikasi panjang kabel yang diperlukan (H015V = 15m)
- Pastikan sistem Anda mendukung protokol yang diperlukan (InfiniBand HDR atau 200GbE)
- Periksa anggaran daya dan pendinginan untuk modul QSFP56
- Tinjau laporan kualifikasi tingkat sistem untuk konfigurasi yang tervalidasi
