Kabel Tembaga Pasif InfiniBand EDR DAC QSFP28 100G NVIDIA Mellanox MCP1600-E003E26
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCP1600-E003E26 |
| Dokumen: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Jaminan: | 1 Tahun | Nama: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Kabel j |
|---|---|---|---|
| Panjang kabel: | 3 meter | Kata kunci: | Kabel Mellanox DAC |
| Kondisi: | BARU DAN ASLI | Jenis: | Kabel Mellanox AOC |
| Tersedianya: | Saham | Teknologi: | Infiniband |
| Menyoroti: | Kabel DAC QSFP28 100G NVIDIA Mellanox,Kabel tembaga pasif InfiniBand EDR,Kabel 100G Mellanox MCP1600-E003E26 |
||
Deskripsi Produk

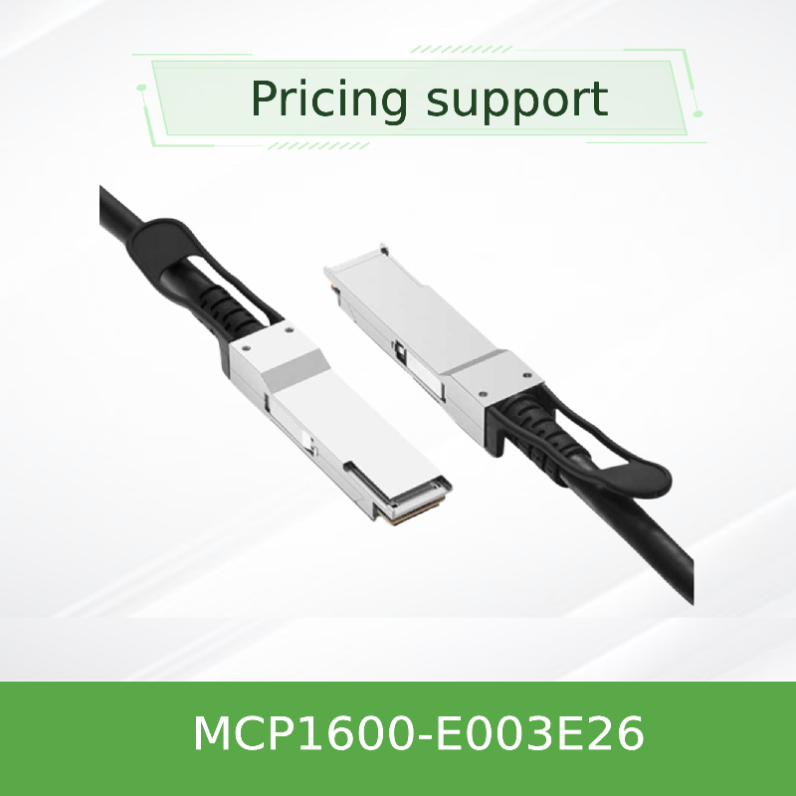

NVIDIA Mellanox MCP1600-E003E26 100G QSFP28 DAC InfiniBand EDR Passive Copper Kabel
NVIDIA Mellanox QSFP28 DAC 100Gb/s Passive DAC untuk InfiniBand EDR & 100GbE - 3m, 26AWG, LSZH
Ringkasan Produk
PeraturanNVIDIA Mellanox MCP1600-E003E26adalah kabel tembaga pasif QSFP28 yang menyediakan 100Gb/s bandwidth agregat melalui empat pasangan tembaga berkecepatan tinggi, masing-masing beroperasi pada 25Gb/s. Kabel ini sepenuhnya sesuai dengan standar SFF‐8665 dan SFF‐8636,mendukung instalasi hot-plug-in dan manajemen I2C dengan EEPROM terintegrasi untuk identifikasi produkDengan konsumsi daya yang khas hanya 0,1W, ia menawarkan solusi yang sangat hemat energi dan hemat biaya untuk tautan jangka pendek (hingga 5m) di lingkungan InfiniBand EDR dan 100GbE.
Fitur Utama
- Tingkat data:Hingga 100Gb/s (4× 25Gb/s NRZ)
- Dukungan protokol:InfiniBand EDR, 100GbE
- Tenaga ultra-rendah:0.1W konsumsi tipikal
- Berukuran:Faktor bentuk QSFP28, sesuai dengan SFF‐8665
- Manajemen:SFF‐8636 antarmuka I2C dengan EEPROM
- Tingkat Kesalahan Bit:Lebih baik dari 1E-15 dengan sistem Mellanox
- Jaket:LSZH (Low Smoke Zero Halogen), hitam
- Kepatuhan:RoHS, LF/HF PCB
Teknologi & Desain
MCP1600‐E003E26 menggunakan empat pasang tembaga dual-axial terlindung, masing-masing dirancang untuk mendukung sinyal NRZ 25Gb/s dengan integritas sinyal yang sangat baik.Kabel ini memiliki gauge 26AWG untuk keseimbangan optimal antara jangkauan dan fleksibilitas, dengan diameter luar 9,4 mm. Jaket LSZH memastikan asap rendah dan nol emisi halogen dalam kasus kebakaran, menjadikannya ideal untuk lingkungan pusat data dengan persyaratan keamanan yang ketat.Setiap kabel diuji di pabrik untuk menjamin kinerja dan daya tahan terbaik..
Penempatan Tipikal
- kain InfiniBand EDR:Hubungkan switch ke server dan penyimpanan di cluster HPC.
- 100GbE agregasi:Tautan jangka pendek antara switch top-of-rack dan server.
- Hubungan pusat data:Hubungan yang hemat biaya di dalam rak atau antara rak yang berdekatan (≤5m).
- Kelompok pelatihan AI/ML:Low-latency, koneksi bandwidth tinggi untuk sistem berbasis GPU.
Kompatibilitas
Saklar:NVIDIA Mellanox Quantum, seri Spectrum dan switch QSFP28 lainnya yang mendukung 100G InfiniBand atau Ethernet.
Adaptor / DPU:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 dengan port QSFP28.
Protokol:InfiniBand EDR (100G) dan 100GbE (IEEE 802.3bj).
Kompatibilitas tergantung pada sistem; lihat laporan kualifikasi produk tingkat sistem untuk konfigurasi yang divalidasi.
Adaptor / DPU:ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 dengan port QSFP28.
Protokol:InfiniBand EDR (100G) dan 100GbE (IEEE 802.3bj).
Kompatibilitas tergantung pada sistem; lihat laporan kualifikasi produk tingkat sistem untuk konfigurasi yang divalidasi.
Spesifikasi
| Parameter | Nilai |
|---|---|
| Jenis Produk | Passive Direct Attach Copper Cable (DAC), QSFP28 |
| Tingkat Data | 100Gb/s (4× 25Gb/s NRZ) |
| Wire Gauge | 26 AWG |
| Diameter Kabel | 9.4 ± 0,4 mm |
| Radius Tekuk Minimal (Satu) | 47 mm |
| Radius lentur minimum (ulang/perhimpunan) | 94 mm |
| Toleransi Panjang | ± 50 mm |
| Tegangan Pasokan | 3.3V (3.135V - 3.465V) |
| Konsumsi Daya | 0.1W tipikal |
| Impedansi Karakteristik | 100Ω (rentang 90-110Ω) |
| Penundaan Perkembangan | 4.5 ns/m (informatif) |
| Suhu ruang operasi | 0 °C sampai 70 °C |
| Suhu penyimpanan | -40 °C sampai 85 °C |
| Kelembaban Relatif (Operasi) | 5% - 85% |
| Tingkat Kesalahan Bit (BER) | < 1E-15 dengan sistem Mellanox |
| Bahan Jaket | LSZH (Low Smoke Zero Halogen), Hitam |
| Jenis konektor | QSFP28 (sesuai dengan SFF‐8665) |
| Antarmuka Manajemen | I2C (SFF‐8636) dengan EEPROM |
| Kepatuhan | RoHS, LF/HF PCB |
| Panjang (E003E26) | 3 meter |
Panduan Pemilihan
| Nomor Bagian Pemesanan | Deskripsi | Panjang | AWG |
|---|---|---|---|
| MCP1600‐E00AE30 | 100G QSFP28 DAC, IB EDR | 0.5 m | 30 |
| MCP1600-E001E30 | 100G QSFP28 DAC, IB EDR | 1.0 m | 30 |
| MCP1600‐E01AE30 | 100G QSFP28 DAC, IB EDR | 1.5 m | 30 |
| MCP1600-E002E30 | 100G QSFP28 DAC, IB EDR | 2.0 m | 30 |
| MCP1600‐E02AE26 | 100G QSFP28 DAC, IB EDR | 2.5 m | 26 |
| MCP1600‐E003E26 | 100G QSFP28 DAC, IB EDR | 3.0 m | 26 |
| MCP1600‐E004E26 | 100G QSFP28 DAC, IB EDR | 4.0 m | 26 |
| MCP1600-E005E26 | 100G QSFP28 DAC, IB EDR | 5.0 m | 26 |
Catatan: Untuk panjang lebih dari 5m, silakan hubungi tim penjualan kami untuk opsi kabel optik aktif (AOC).
Keuntungan
- Biaya efektif:Biaya yang jauh lebih rendah daripada transceiver optik untuk link jangka pendek.
- Tenaga ultra-rendah:0.1W konsumsi mengurangi anggaran daya pusat data secara keseluruhan.
- Latensi rendah:Tembaga pasif memberikan keterlambatan penyebaran minimal (4,5 ns/m).
- Kinerja yang dapat diandalkanBER lebih baik dari 1E-15 dengan sistem Mellanox.
- Mudah digunakan:QSFP28 yang dapat dicolok panas dengan tombol push-pull.
Layanan & Dukungan
Sebagai mitra resmi NVIDIA Mellanox, Hong Kong Starsurge Group menyediakan:
- Konsultasi teknis pra-penjualan untuk desain kain InfiniBand dan Ethernet.
- Logistik global dengan pelacakan real-time dan dukungan clearance bea cukai.
- Garansi perangkat keras terbatas 1 tahun yang mencakup perbaikan atau penggantian bagian.
- Firmware / rekomendasi kompatibilitas untuk switch NVIDIA dan platform adaptor.
- Dukungan multibahasa (Inggris, Mandarin, Kanton) melalui email atau telepon.
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara DAC dan AOC?
A: DAC (Direct Attach Copper Cable) menggunakan pasangan tembaga pasif untuk link jangka pendek (hingga 5m),sementara AOC (Active Optical Cable) menggunakan serat optik dengan transceiver terintegrasi untuk jarak yang lebih jauh (hingga 100m)DAC lebih hemat biaya untuk link pendek.
T: Dapatkah saya menggunakan kabel ini dengan port 40G atau 25G?
A: Kabel ini dioptimalkan untuk operasi 100G (4×25G).
T: Berapa radius tikungan minimum untuk kabel ini?
A: Radius tikungan tunggal adalah 47 mm. Untuk tikungan berulang atau perakitan, radius minimum adalah 94 mm.
T: Apakah kabel bisa dicolok panas?
A: Ya, itu sepenuhnya hot-plug-in dan mendukung langsung memasukkan / mengeluarkan tanpa mematikan sistem host.
T: Jaminan apa yang disediakan?
A: Mellanox LinkX DAC termasuk garansi perangkat keras terbatas 1 tahun yang mencakup perbaikan atau penggantian bagian.
Langkah-langkah pencegahan penanganan
- Simpan tutup debu pelindung pada konektor sampai pemasangan untuk mencegah kontaminasi.
- Hindari membengkokkan kabel lebih erat dari radius tikungan minimum yang ditentukan (47 mm tunggal, 94 mm berulang).
- Jangan menarik konektor; gunakan tombol tarik atau kunci untuk memasukkan/menghapus.
- Perhatikan tindakan pencegahan ESD standar selama pemasangan dan penanganan.
- Pastikan kabel tidak mengalami ketegangan berlebihan atau kekuatan menghancurkan.
Tentang Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limitedadalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang didorong oleh teknologi.titik akses nirkabel, pengontrol, kabel, dan modul optik. tim penjualan dan teknis berpengalaman kami mendukung berbagai industri seperti pemerintah, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan.Kami memberikan solusi yang disesuaikan, logistik global, dan dukungan multibahasa - semuanya dibangun di atas komitmen pelanggan-pertama untuk keandalan, kinerja, dan skalabilitas.
Fakta-Fakta Utama
Nomor bagian:MCP1600‐E003E26
Faktor bentuk:QSFP28 (SFF-8665)
Tingkat data:100Gb/s (4×25G NRZ)
Panjangnya:3.0 m
Pengukur kawat:26 AWG
Protokol:InfiniBand EDR, 100GbE
Daya:0.1W tipikal
Jaket:LSZH, Hitam
Faktor bentuk:QSFP28 (SFF-8665)
Tingkat data:100Gb/s (4×25G NRZ)
Panjangnya:3.0 m
Pengukur kawat:26 AWG
Protokol:InfiniBand EDR, 100GbE
Daya:0.1W tipikal
Jaket:LSZH, Hitam
Matriks Kompatibilitas
| Jenis Perangkat | Platform yang Didukung |
|---|---|
| InfiniBand Switch | NVIDIA Mellanox Quantum, SB7800, seri SB7900 |
| Switch Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, SN4000 seri |
| Adaptor / DPU | ConnectX‐5, ConnectX‐6, ConnectX‐7, BlueField‐2/3 |
| Pihak ketiga | Switch yang dilengkapi QSFP28 yang mendukung 100G (memverifikasi kepatuhan) |
Daftar Pembeli
- Konfirmasi port switch/adapter Anda mendukung QSFP28 dan 100G NRZ.
- Memverifikasi panjang kabel yang diperlukan (E003E26 = 3,0m).
- Pastikan sistem Anda mendukung protokol yang diperlukan (InfiniBand EDR atau 100GbE).
- Periksa bahwa kabel gauge (26 AWG) memenuhi persyaratan routing mekanik Anda.
- Tinjau laporan kualifikasi tingkat sistem untuk konfigurasi yang divalidasi.
