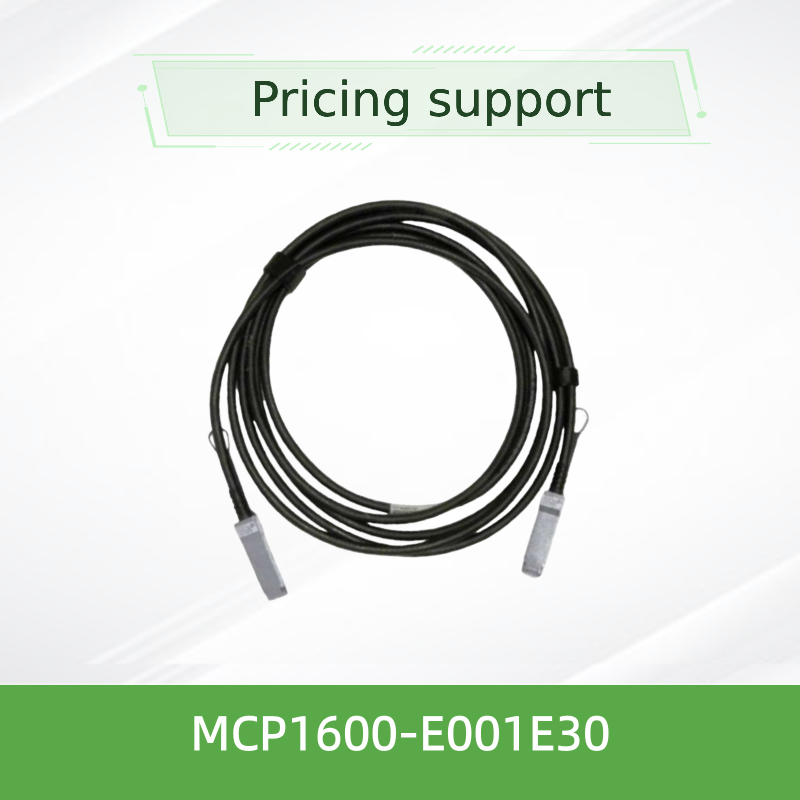

Kabel Tembaga Direct Attach 100G QSFP28 untuk Switch Mellanox MCP1600-E001E30 1m
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCP1600-E001E30 |
| Dokumen: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | BARU DAN ASLI | Teknologi: | Infiniband |
| Jenis: | Kabel Mellanox AOC | Panjang kabel: | 3 meter |
| Nama: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband Kabel j | Kata kunci: | Kabel Mellanox DAC |
| Menyoroti: | Kabel DAC QSFP28 100G untuk Mellanox,Kabel QSFP28 yang kompatibel dengan switch Mellanox,Kabel tembaga direct attach QSFP28 1m |
||
Deskripsi Produk
Kabel NVIDIA Mellanox QSFP28 DAC 100Gb/s
MCP1600-E001E30 Kabel Tembaga Direct Attach QSFP28 100G - DAC Pasif untuk InfiniBand EDR & 100GbE – 1m, 30AWG, LSZH
Ikhtisar Produk
NVIDIA Mellanox MCP1600-E001E30 adalah kabel tembaga pasif QSFP28 yang menyediakan bandwidth agregat 100Gb/s melalui empat pasangan tembaga berkecepatan tinggi, masing-masing beroperasi pada 25Gb/s. Kabel ini sepenuhnya sesuai dengan standar SFF-8665 dan SFF-8636, mendukung instalasi hot-pluggable dan manajemen I²C dengan EEPROM terintegrasi untuk identifikasi produk. Dengan konsumsi daya tipikal hanya 0,1W, kabel ini menawarkan solusi yang sangat hemat energi dan hemat biaya untuk tautan jarak pendek (hingga 5m) di lingkungan InfiniBand EDR dan 100GbE.
Fitur Utama
- Laju data: Hingga 100Gb/s (4* 25Gb/s NRZ)
- Dukungan protokol: InfiniBand EDR, 100GbE
- Daya ultra-rendah: Konsumsi tipikal 0,1W
- Hot-pluggable: Faktor bentuk QSFP28, sesuai SFF-8665
- Manajemen: Antarmuka I²C SFF-8636 dengan EEPROM
- Tingkat Kesalahan Bit: Lebih baik dari 1E-15 dengan sistem Mellanox
- Selubung: LSZH (Low Smoke Zero Halogen), hitam
- Kepatuhan: RoHS, PCB LF/HF
Teknologi & Desain
MCP1600-E001E30 menggunakan empat pasangan tembaga twin-axial berpelindung, masing-masing direkayasa untuk mendukung pensinyalan NRZ 25Gb/s dengan integritas sinyal yang sangat baik. Kabel ini memiliki ukuran 30AWG untuk fleksibilitas maksimum di ruang sempit, dengan diameter luar 7,1mm. Selubung LSZH memastikan emisi asap rendah dan nol halogen jika terjadi kebakaran, menjadikannya ideal untuk lingkungan pusat data dengan persyaratan keselamatan yang ketat. Setiap kabel diuji di pabrik untuk menjamin kinerja dan daya tahan terbaik sejak awal.
Penerapan Khas
- Jaringan InfiniBand EDR: Menghubungkan switch ke server dan penyimpanan di kluster HPC
- Agregasi 100GbE: Tautan jarak pendek antara switch top-of-rack dan server
- Interkoneksi pusat data: Tautan hemat biaya di dalam rak atau antar rak yang berdekatan (≤5m)
- Kluster pelatihan AI/ML: Konektivitas latensi rendah, bandwidth tinggi untuk sistem berbasis GPU
Kompatibilitas
Switch: NVIDIA Mellanox Quantum, seri Spectrum, dan switch lain yang dilengkapi QSFP28 yang mendukung 100G InfiniBand atau Ethernet.
Adapter / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 dengan port QSFP28.
Protokol: InfiniBand EDR (100G) dan 100GbE (IEEE 802.3bj).
Kompatibilitas bergantung pada sistem; lihat laporan kualifikasi produk tingkat sistem untuk konfigurasi yang tervalidasi.
Spesifikasi
| Parameter | Nilai |
|---|---|
| Tipe Produk | Kabel Tembaga Direct Attach Pasif (DAC), QSFP28 |
| Laju Data | 100Gb/s (4* 25Gb/s NRZ) |
| Ukuran Kawat | 30 AWG |
| Diameter Kabel | 7,1 ± 0,35 mm |
| Radius Tekuk Minimum (Tunggal) | 35,5 mm |
| Radius Tekuk Minimum (Berulang/Perakitan) | 71 mm |
| Toleransi Panjang | ±25 mm |
| Tegangan Suplai | 3,3V (3,135V – 3,465V) |
| Konsumsi Daya | 0,1W tipikal |
| Impedansi Karakteristik | 100Ω (rentang 90–110Ω) |
| Penundaan Propagasi | 4,5 ns/m (informatif) |
| Suhu Kasus Operasi | 0 °C hingga 70 °C |
| Suhu Penyimpanan | −40 °C hingga 85 °C |
| Kelembaban Relatif (Operasi) | 5% – 85% |
| Tingkat Kesalahan Bit (BER) | < 1E-15 dengan sistem Mellanox |
| Bahan Selubung | LSZH (Low Smoke Zero Halogen), Hitam |
| Tipe Konektor | QSFP28 (sesuai SFF-8665) |
| Antarmuka Manajemen | I²C (SFF-8636) dengan EEPROM |
| Kepatuhan | RoHS, PCB LF/HF |
| Panjang (E001E30) | 1 meter |
Panduan Pemilihan
| Nomor Part Pemesanan | Deskripsi | Panjang | AWG |
|---|---|---|---|
| MCP1600-E00AE30 | DAC QSFP28 100G, IB EDR | 0,5 m | 30 |
| MCP1600-E001E30 | DAC QSFP28 100G, IB EDR | 1,0 m | 30 |
| MCP1600-E01AE30 | DAC QSFP28 100G, IB EDR | 1,5 m | 30 |
| MCP1600-E002E30 | DAC QSFP28 100G, IB EDR | 2,0 m | 30 |
| MCP1600-E002AE26 | DAC QSFP28 100G, IB EDR | 2,5 m | 26 |
| MCP1600-E003E26 | DAC QSFP28 100G, IB EDR | 3,0 m | 26 |
| MCP1600-E004E26 | DAC QSFP28 100G, IB EDR | 4,0 m | 26 |
| MCP1600-E005E26 | DAC QSFP28 100G, IB EDR | 5,0 m | 26 |
Catatan: Untuk panjang di atas 5m, silakan hubungi tim penjualan kami untuk opsi kabel optik aktif (AOC).
Keunggulan
- Hemat biaya: Biaya jauh lebih rendah daripada transceiver optik untuk tautan jarak pendek
- Daya ultra-rendah: Konsumsi 0,1W mengurangi anggaran daya pusat data secara keseluruhan
- Latensi rendah: Tembaga pasif memberikan penundaan propagasi minimal (4,5 ns/m)
- Kinerja andal: BER lebih baik dari 1E-15 dengan sistem Mellanox
- Penerapan mudah: Faktor bentuk QSFP28 hot-pluggable dengan kait push-pull
Layanan & Dukungan
Sebagai mitra resmi NVIDIA Mellanox, Hong Kong Starsurge Group menyediakan:
- Konsultasi pra-penjualan teknis untuk desain jaringan InfiniBand dan Ethernet
- Logistik global dengan pelacakan waktu nyata dan dukungan bea cukai
- Garansi perangkat keras terbatas 1 tahun yang mencakup perbaikan atau penggantian suku cadang
- Saran firmware/kompatibilitas untuk platform switch dan adapter NVIDIA
- Dukungan multibahasa (Inggris, Mandarin, Kanton) melalui email atau telepon
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara DAC dan AOC?
J: DAC (Direct Attach Copper Cable) menggunakan pasangan tembaga pasif untuk tautan jarak pendek (hingga 5m), sedangkan AOC (Active Optical Cable) menggunakan serat optik dengan transceiver terintegrasi untuk jarak yang lebih jauh (hingga 100m). DAC lebih hemat biaya untuk tautan pendek.
T: Bisakah saya menggunakan kabel ini dengan port 40G atau 25G?
J: Kabel ini dioptimalkan untuk operasi 100G (4*25G). Kabel ini mungkin tidak kompatibel dengan port 40G atau 25G saja tanpa konfigurasi jalur yang benar.
T: Berapa radius tekuk minimum untuk kabel ini?
J: Radius tekuk tunggal adalah 35,5 mm. Untuk tekukan berulang atau perakitan, radius minimum adalah 71 mm.
T: Apakah kabel ini hot-pluggable?
J: Ya, kabel ini sepenuhnya hot-pluggable dan mendukung penyisipan/pelepasan saat sistem host menyala tanpa perlu mematikan daya.
T: Garansi apa yang diberikan?
J: DAC Mellanox LinkX menyertakan garansi perangkat keras terbatas 1 tahun yang mencakup perbaikan atau penggantian suku cadang.
Perhatian Penanganan
- Biarkan penutup debu pelindung terpasang pada konektor hingga pemasangan untuk mencegah kontaminasi
- Hindari menekuk kabel lebih ketat dari radius tekuk minimum yang ditentukan (35,5 mm tunggal, 71 mm berulang)
- Jangan menarik konektor; gunakan tab tarik atau kait untuk penyisipan/pelepasan
- Patuhi tindakan pencegahan ESD standar selama pemasangan dan penanganan
- Pastikan kabel tidak dikenai tegangan berlebih atau gaya jepit
Tentang Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang digerakkan oleh teknologi. Sejak 2008, kami telah melayani pelanggan di seluruh dunia dengan peralatan jaringan termasuk switch, NIC, titik akses nirkabel, pengontrol, kabel, dan modul optik. Tim penjualan dan teknis kami yang berpengalaman mendukung berbagai industri seperti pemerintah, kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Kami memberikan solusi yang disesuaikan, logistik global, dan dukungan multibahasa – semuanya dibangun di atas komitmen mengutamakan pelanggan terhadap keandalan, kinerja, dan skalabilitas.
Fakta Utama
Nomor part: MCP1600-E001E30
Faktor bentuk: QSFP28 (SFF-8665)
Laju data: 100Gb/s (4*25G NRZ)
Panjang: 1,0 m
Ukuran kawat: 30 AWG
Protokol: InfiniBand EDR, 100GbE
Daya: 0,1W tipikal
Selubung: LSZH, Hitam
Matriks Kompatibilitas
| Tipe Perangkat | Platform yang Didukung |
|---|---|
| Switch InfiniBand | NVIDIA Mellanox Quantum, SB7800, seri SB7900 |
| Switch Ethernet | NVIDIA Mellanox Spectrum SN2000, SN3000, seri SN4000 |
| Adapter / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Pihak ketiga | Switch yang dilengkapi QSFP28 yang mendukung 100G (verifikasi kepatuhan) |
Daftar Periksa Pembeli
- Konfirmasikan port switch/adapter Anda mendukung QSFP28 dan 100G NRZ
- Verifikasi panjang kabel yang diperlukan (E001E30 = 1,0m)
- Pastikan sistem Anda mendukung protokol yang diperlukan (InfiniBand EDR atau 100GbE)
- Periksa apakah ukuran kabel (30 AWG) memenuhi persyaratan perutean mekanis Anda
- Tinjau laporan kualifikasi tingkat sistem untuk konfigurasi yang tervalidasi
