NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC 100GbE Kabel Optik Aktif 50m
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MFA1A00-C050 |
| Dokumen: | MFA1A00-xxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | BARU DAN ASLI | Waktu Pimpin: | Menurut stok |
| Teknologi: | Ethernet | Panjang: | 5m |
| Tegangan suplai: | -0.3-3.6 | Tegangan input data: | -0.3-4.465 |
| Menyoroti: | NVIDIA 100G QSFP28 MMF AOC,Kabel optik aktif 100GbE 50m,Nvidia Cable dengan kinerja 100GbE |
||
Deskripsi Produk

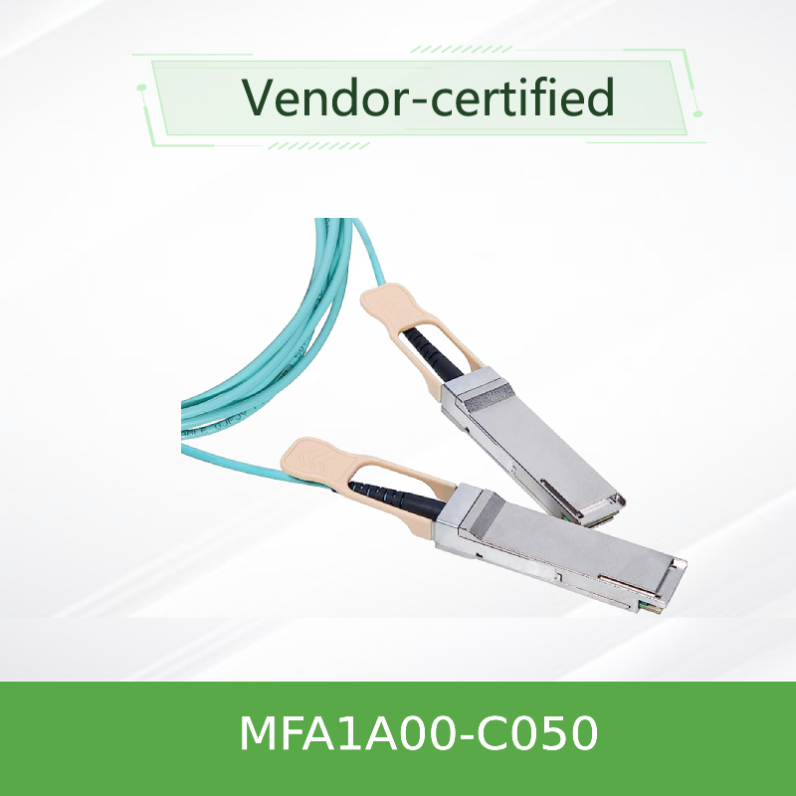

NVIDIA MFA1A00-C050 100G QSFP28 MMF AOC
Kabel optik aktif QSFP28 berkinerja tinggi 100Gb/s yang dirancang untuk interkoneksi jarak menengah di pusat data. Mendukung modulasi NRZ 4x 25Gb/s dengan pemilihan ulang per jalur untuk konektivitas yang andal dan hemat daya dalam sistem 100 Gigabit Ethernet dan InfiniBand EDR.
Ikhtisar Produk
NVIDIA MFA1A00-C050 adalah kabel optik aktif berbasis VCSEL QSFP28 yang menyediakan bandwidth agregat 100Gb/s melalui serat multimode. Varian 50 meter ini menawarkan keseimbangan optimal antara jangkauan dan biaya, menampilkan empat transceiver optik independen per ujung yang beroperasi hingga 25,78Gb/s dengan modulasi NRZ. Sepenuhnya sesuai dengan standar SFF-8665 dan SFF-8636, kabel ini mendukung instalasi hot-pluggable dan manajemen I²C dengan konsumsi daya tipikal hanya 2,2W per ujung saat pemilihan ulang diaktifkan.
Fitur Utama
- Kecepatan data: Hingga 100Gb/s (4x 25,78Gb/s NRZ)
- Dukungan protokol: 100GbE, InfiniBand EDR
- Jangkauan: Hingga 100m melalui serat multimode
- Daya rendah: 2,2W tipikal per ujung (dengan pemilihan ulang)
- Hot-pluggable: Faktor bentuk QSFP28, sesuai SFF-8665
- Manajemen: Antarmuka I²C SFF-8636 dengan DDM
- Dapat diprogram: Amplitudo output Rx & pra-penekanan, equalizer input Tx
- Kepatuhan: RoHS, keamanan laser Kelas 1
Teknologi & Desain
MFA1A00-C050 menggunakan teknologi VCSEL (Vertical Cavity Surface-Emitting Laser) pada panjang gelombang 850nm yang digabungkan dengan serat multimode berkecepatan tinggi. Setiap jalur memiliki pemilihan ulang independen untuk jalur transmisi dan penerimaan, memungkinkan integritas sinyal yang unggul. Kabel mengintegrasikan pemantauan diagnostik digital (DDM) untuk pelacakan daya optik, suhu, tegangan, dan arus bias secara real-time. Equalizer Tx dan amplitudo output Rx/pra-penekanan yang dapat diprogram memungkinkan penyesuaian halus untuk kondisi papan host yang bervariasi. Jaket LSZH (Low Smoke Zero Halogen) memastikan keamanan di lingkungan pusat data.
Penerapan Khas
- Pusat data 100GbE: Hubungkan sakelar top-of-rack ke server dan sistem penyimpanan di seluruh baris
- Jaringan InfiniBand EDR: Kluster komputasi berkinerja tinggi yang membutuhkan interkoneksi jarak menengah
- Penyedia layanan cloud: Konektivitas 100G yang hemat biaya untuk cloud publik dan pribadi
- Kluster pelatihan AI/ML: Koneksi bandwidth tinggi, latensi rendah untuk sistem berbasis GPU
- Jaringan kampus perusahaan: Tautan agregasi antara sakelar distribusi dan inti
Kompatibilitas
Sakelar: Seri NVIDIA Spectrum, seri NVIDIA Quantum, dan sakelar lain yang dilengkapi QSFP28 yang mendukung 100GbE atau InfiniBand EDR.
Adaptor / DPU: ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 dengan port QSFP28.
Protokol: 100GbE (IEEE 802.3bm) dan InfiniBand EDR.
Kompatibilitas bergantung pada sistem; lihat laporan kualifikasi produk tingkat sistem untuk konfigurasi yang tervalidasi.
Spesifikasi
| Parameter | Nilai |
|---|---|
| Tipe Produk | Kabel Optik Aktif (AOC), QSFP28 |
| Kecepatan Data | 100Gb/s (4x 25,78Gb/s NRZ) |
| Tipe Serat | Multimode (MMF) |
| Panjang Gelombang | VCSEL 850nm |
| Jangkauan (OM3/OM4) | Hingga 100m |
| Tegangan Suplai | 3,3V (3,135V - 3,465V) |
| Disipasi Daya (per ujung, tanpa pemilihan ulang) | 1,5W tipikal / 1,8W maks |
| Disipasi Daya (per ujung, dengan pemilihan ulang) | 2,2W tipikal / 2,5W maks |
| Suhu Kasus Operasi | 0 °C hingga 70 °C |
| Suhu Penyimpanan | -40 °C hingga 85 °C |
| Kelembaban Relatif (Operasi) | 5% - 85% |
| Tipe Konektor | QSFP28 (sesuai SFF-8665) |
| Antarmuka Manajemen | I²C (SFF-8636) dengan DDM |
| Diagnostik Digital (DDM) | Daya Tx/Rx, suhu, tegangan, arus bias |
| Tingkat Kesalahan Bit (BER) | < 1E-15 (PRBS31, IEEE 802.3bm) |
| Regulasi | CB, cTUVus, CE, FCC Kelas A, ICES, RCM, VCCI, laser Kelas 1 |
| Panjang (C050) | 50 meter |
Konsumsi daya bervariasi berdasarkan konfigurasi pemilihan ulang. Untuk kecepatan bit yang lebih rendah (tanpa pemilihan ulang), konsumsi daya berkurang.
Panduan Pemilihan
| Nomor Part Pemesanan | Deskripsi | Panjang | Protokol |
|---|---|---|---|
| MFA1A00-E001 | 100G QSFP28 AOC, IB EDR | 1 m | InfiniBand EDR |
| MFA1A00-E003 | 100G QSFP28 AOC, IB EDR | 3 m | InfiniBand EDR |
| MFA1A00-E005 | 100G QSFP28 AOC, IB EDR | 5 m | InfiniBand EDR |
| MFA1A00-E010 | 100G QSFP28 AOC, IB EDR | 10 m | InfiniBand EDR |
| MFA1A00-C015 | 100G QSFP28 AOC, 100GbE | 15 m | 100GbE |
| MFA1A00-C020 | 100G QSFP28 AOC, 100GbE | 20 m | 100GbE |
| MFA1A00-C030 | 100G QSFP28 AOC, 100GbE | 30 m | 100GbE |
| MFA1A00-C050 | 100G QSFP28 AOC, 100GbE | 50 m | 100GbE |
| MFA1A00-C100 | 100G QSFP28 AOC, 100GbE | 100 m | 100GbE |
Untuk varian InfiniBand EDR, gunakan seri MFA1A00-Exxx. Untuk 100GbE, gunakan seri MFA1A00-Cxxx. Panjang lain tersedia berdasarkan permintaan.
Keunggulan
- Jangkauan diperpanjang: Panjang 50m memberikan fleksibilitas untuk koneksi rak-ke-rak dan baris-ke-baris
- Konsumsi daya rendah: 2,2W per ujung (dengan pemilihan ulang) mengurangi anggaran daya pusat data secara keseluruhan
- Dukungan kecepatan fleksibel: Pemilihan ulang yang dapat dipilih mendukung kecepatan 25G dan kecepatan bit yang lebih rendah
- Integritas sinyal yang kuat: Equalizer dan pemilihan ulang yang dapat diprogram memastikan kinerja tautan yang andal
- Penerapan mudah: Faktor bentuk QSFP28 yang dapat dipasang saat panas dengan kait tarik-dorong
- Diagnostik digital: Pemantauan real-time kesehatan dan kinerja tautan
Layanan & Dukungan
Sebagai mitra resmi NVIDIA, Hong Kong Starsurge Group menyediakan:
- Konsultasi pra-penjualan teknis untuk arsitektur jaringan 100G dan desain pengkabelan
- Logistik global dengan dukungan pelacakan real-time dan bea cukai
- Cakupan garansi perangkat keras NVIDIA standar
- Saran firmware dan kompatibilitas untuk platform sakelar dan adaptor NVIDIA
- Dukungan multibahasa (Inggris, Mandarin, Kanton) melalui email atau telepon
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara AOC dan DAC?
J: AOC (Active Optical Cable) menggunakan serat optik dengan transceiver terintegrasi untuk mencapai jangkauan yang lebih panjang (hingga 100m) daripada DAC tembaga pasif (biasanya ≤5m), sambil menawarkan bobot yang lebih ringan dan kekebalan EMI yang lebih baik.
T: Bisakah saya menggunakan kabel ini dengan sakelar InfiniBand EDR?
J: Ya, seri MFA1A00 mendukung varian InfiniBand EDR (seri E) dan 100GbE (seri C). Untuk EDR, gunakan varian MFA1A00-Exxx.
T: Apa perbedaan antara seri C dan seri E?
J: Seri C dioptimalkan untuk aplikasi 100GbE, sedangkan seri E dioptimalkan untuk InfiniBand EDR. Keduanya menggunakan perangkat keras fisik yang sama tetapi mungkin memiliki konfigurasi firmware yang berbeda.
T: Berapa radius tikungan minimum kabel ini?
J: Radius tikungan minimum adalah 30 mm.
T: Apakah kabel ini dapat dipasang saat panas?
J: Ya, kabel ini sepenuhnya dapat dipasang saat panas dan mendukung penyisipan/pelepasan saat sistem berjalan tanpa mematikan sistem host.
T: Berapa jarak maksimum untuk kabel ini?
J: Seri MFA1A00 mendukung hingga 100m melalui serat multimode OM3/OM4. Varian C050 adalah 50m.
Tindakan Pencegahan Penanganan
- Biarkan penutup debu pelindung pada konektor hingga pemasangan untuk mencegah kontaminasi
- Gunakan pembersih konektor optik yang disetujui sebelum penyambungan untuk memastikan kehilangan penyisipan yang rendah
- Hindari menekuk kabel lebih ketat dari radius tikungan minimum 30 mm
- Patuhi tindakan pencegahan ESD standar selama pemasangan dan penanganan
- Jangan menarik konektor; gunakan tab tarik atau kait untuk penyisipan/pelepasan
Tentang Hong Kong Starsurge Group
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang digerakkan oleh teknologi. Sejak 2008, kami telah melayani pelanggan di seluruh dunia dengan peralatan jaringan termasuk sakelar, NIC, titik akses nirkabel, pengontrol, kabel, dan modul optik. Tim penjualan dan teknis kami yang berpengalaman mendukung berbagai industri seperti pemerintah, kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Kami memberikan solusi yang disesuaikan, logistik global, dan dukungan multibahasa - semuanya dibangun di atas komitmen pelanggan-pertama terhadap keandalan, kinerja, dan skalabilitas.
Fakta Penting
Nomor bagian: MFA1A00-C050
Faktor bentuk: QSFP28 (SFF-8665)
Kecepatan data: 100Gb/s (4x25G NRZ)
Panjang: 50 m
Protokol: 100GbE
Daya (dengan pemilihan ulang): 2,2W tipikal / ujung
Jangkauan: Hingga 100m
Jaket: LSZH, Aqua
Matriks Kompatibilitas
| Tipe Perangkat | Platform yang Didukung |
|---|---|
| Sakelar Ethernet | Seri NVIDIA Spectrum SN2000/SN3000/SN4000, sakelar 100G pihak ketiga |
| Sakelar InfiniBand | Seri NVIDIA Quantum, SB7800, SB7900 (dengan varian seri E) |
| Adaptor / DPU | ConnectX-5, ConnectX-6, ConnectX-7, BlueField-2/3 |
| Pihak Ketiga | Sakelar yang dilengkapi QSFP28 yang mendukung 100G (verifikasi kepatuhan) |
Daftar Periksa Pembeli
- Konfirmasikan port sakelar/adaptor Anda mendukung QSFP28 dan 100G NRZ
- Verifikasi panjang kabel yang diperlukan (C050 = 50m)
- Pastikan sistem Anda mendukung protokol yang diperlukan (100GbE atau InfiniBand EDR)
- Tentukan apakah pemilihan ulang diperlukan untuk aplikasi Anda (diaktifkan secara default untuk 100G)
- Periksa anggaran daya dan pendinginan untuk modul QSFP28
- Tinjau laporan kualifikasi tingkat sistem untuk konfigurasi yang tervalidasi
