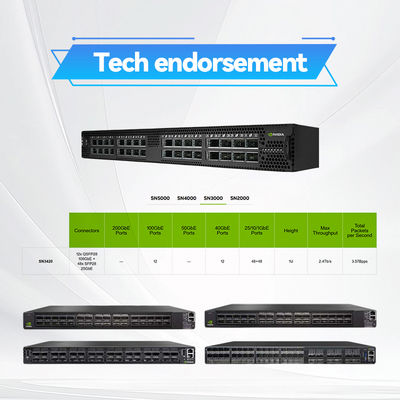

NVIDIA Spectrum SN3000 MSN3700-CS2F: High-Density 100GbE Open Networking Switch

1. Ringkasan Produk

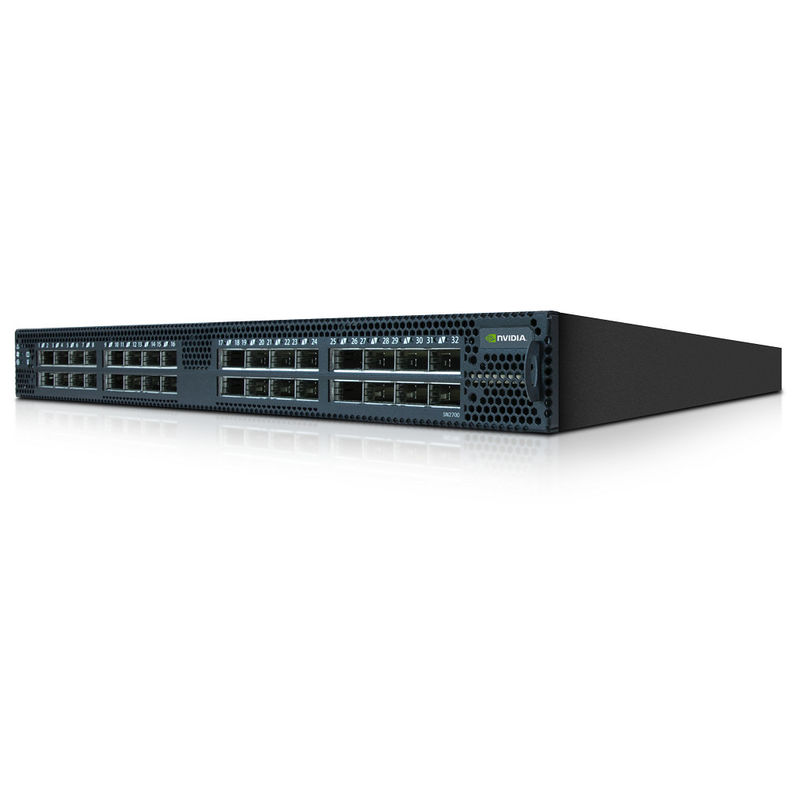

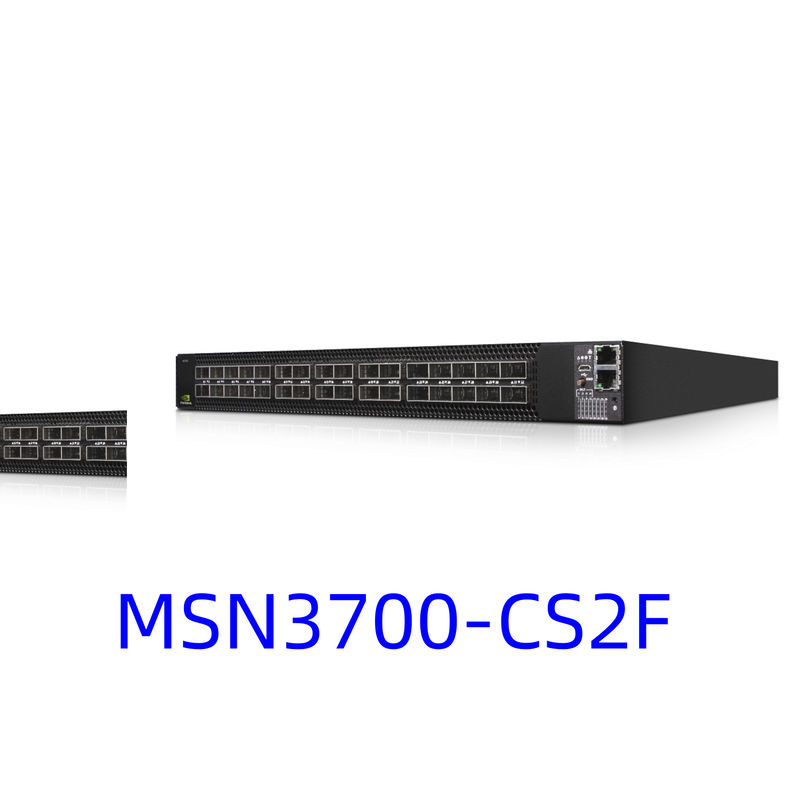

MSN3700-CS2F adalah saklar jaringan 1U dari seri NVIDIA Spectrum SN3000.memberikan 32 port konektivitas 100GbE dengan fleksibilitas untuk membagi port untuk koneksi server 10/25GbEDibangun pada arsitektur Spectrum-2 ASIC, switch Ethernet terbuka ini menyediakan 6.4Tb / s throughput non-blocking, menjadikannya solusi ideal untuk tulang belakang dan penyebaran daun pusat data modern.Dengan dukungan untuk beberapa sistem operasi termasuk NVIDIA Onyx, switch jaringan ini menawarkan fleksibilitas dan kinerja yang tak tertandingi untuk awan, perusahaan, dan lingkungan komputasi berkinerja tinggi.

2. Fitur Utama

• 32 x port QSFP28 yang mendukung kecepatan 100GbE, 50GbE, 40GbE, dan 25GbE
• Kemampuan pembagian port untuk mendukung hingga 128 x 10/25GbE koneksi
• 6.4Tb/s kapasitas switching dengan 4,76 miliar paket per detik tingkat penerus
• Pemutus cut-through dengan latensi 425ns yang konsisten
• 42MB buffer paket bersama penuh untuk penyerapan burst
• Sumber daya listrik dual hot-swappable (AC) dengan redundansi kipas N+1
• Sebelumnya diinstal dengan sistem operasi jaringan NVIDIA Onyx

3. Teknologi Lanjutan

Seri SN3000 menggabungkan NVIDIA's Spectrum-2 ASIC dengan dukungan untuk:

• RoCE (RDMA over Converged Ethernet) untuk jaringan langsung GPU
• VXLAN routing dan bridging dengan hardware acceleration
• Telemetri canggih dengan teknologi What Just Happened (WJH)
• Telemetri jaringan dalam band (INT) untuk pemantauan real-time
• Pipeline yang dapat diprogram dengan pemeriksaan paket dalam (hingga 512 byte)
• Standar Ethernet terbuka termasuk ONIE untuk fleksibilitas sistem operasi jaringan

4Arsitektur Operasional

MSN3700-CS2F menggunakan arsitektur buffer paket yang sepenuhnya dibagikan yang secara dinamis mengalokasikan memori di semua port, memastikan distribusi bandwidth yang adil dan mencegah pemblokiran head-of-line.Saklar beroperasi dalam mode cut-through, meneruskan paket segera setelah header diproses tanpa menyimpan seluruh frame. Pendekatan ini meminimalkan latensi sambil mempertahankan kinerja line-rate.Spectrum-2 ASIC memproses paket dalam satu kali melewati, bahkan untuk operasi yang kompleks seperti routing VXLAN dan terjemahan alamat jaringan.

5. Skenario penyebaran

• Lapisan tulang belakang pusat data yang mendukung konektivitas kain 100GbE
• High-density leaf switch untuk konektivitas server 25GbE
• Jaringan cluster AI/ML dengan dukungan RoCE untuk NVIDIA GPUDirect
• Infrastruktur cloud dengan jaringan overlay VXLAN
• Kain penyimpanan dengan dukungan NVMe over Fabrics (NVMe-oF)
• Jaringan perdagangan keuangan yang membutuhkan latensi rendah dan throughput tinggi

6Spesifikasi Teknis

7Keuntungan Kompetitif

• Densitas pelabuhan terkemuka di industri dalam faktor bentuk 1U
• Buffer paket bersama sepenuhnya memastikan alokasi bandwidth yang adil
• Kemampuan telemetri canggih mengurangi waktu rata-rata untuk resolusi
• Desain Ethernet terbuka mencegah vendor lock-in
• Skala VXLAN superior dengan 10x lebih banyak terowongan daripada pesaing
• Kecepatan port fleksibel dari 1GbE sampai 100GbE menggunakan kabel breakout
• Dukungan RoCE yang komprehensif untuk beban kerja langsung GPU

8. Layanan & Dukungan

MSN3700-CS2F dilengkapi dengan garansi perangkat keras terbatas standar 1 tahun dengan turnaround 14 hari kerja.4 jam teknis dispatchNVIDIA menawarkan layanan profesional untuk desain, implementasi, dan pengoptimalan infrastruktur jaringan.

9Pertanyaan yang Sering Diajukan

T: Dapatkah switch ini digunakan dengan sistem operasi jaringan lainnya?
A: Ya, sementara sudah diinstal dengan NVIDIA Onyx, switch mendukung sistem operasi jaringan yang kompatibel dengan ONIE termasuk Cumulus Linux dan SONIC.

T: Jenis transceiver dan kabel apa yang didukung?
A: Switch ini mendukung berbagai transceiver DAC, AOC, dan serat termasuk optik 100GbE SR4, LR4, CWDM4, dan PSM4.

T: Apakah saklar cocok untuk penyebaran RoCE?
A: Ya, ASIC Spectrum-2 menyediakan dukungan RoCE yang kuat dengan kontrol kemacetan dan fitur isolasi lalu lintas.

T: Berapa konsumsi daya dari saklar?
A: Konsumsi daya khas adalah 300W dengan konsumsi maksimum 400W tergantung pada konfigurasi port dan pemanfaatan.

10Catatan Instalasi & Operasional

• Memastikan jarak yang cukup untuk aliran udara di sekitar saklar
• Memverifikasi kompatibilitas transceiver dan kabel sebelum penerapan
• Bekerja dalam kondisi lingkungan yang ditentukan (0°C sampai 40°C, kelembaban 5-85%)
• Ikuti tindakan pencegahan ESD yang tepat selama pemasangan
• Memenuhi standar keselamatan termasuk CB, CE, cTUVus, dan CU
• Kepatuhan EMC mencakup sertifikasi FCC, ICES, RCM, dan VCCI

11. Pengantar Perusahaan

Dengan pengalaman industri lebih dari satu dekade, kami mempertahankan kemampuan manufaktur yang luas dan tim teknis yang kuat yang telah melayani banyak klien di seluruh dunia.Kami mengkhususkan diri dalam menyediakan solusi jaringan dengan harga yang kompetitif dari merek terkemuka termasuk MellanoxPortfolio produk kami meliputi switch jaringan, adaptor, titik akses nirkabel, pengontrol, dan solusi kabel.Kami memiliki stok lebih dari 10 juta unit siap untuk pengiriman segera dan menyediakan dukungan pelanggan 24/7 dan konsultasi teknis untuk memastikan kinerja optimal dari infrastruktur jaringan Anda.
