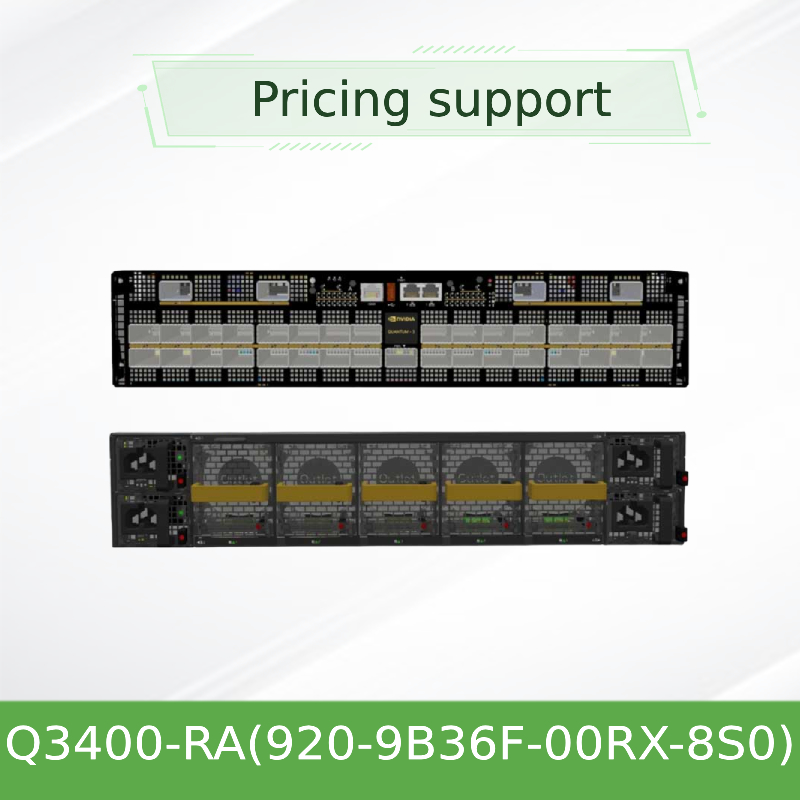

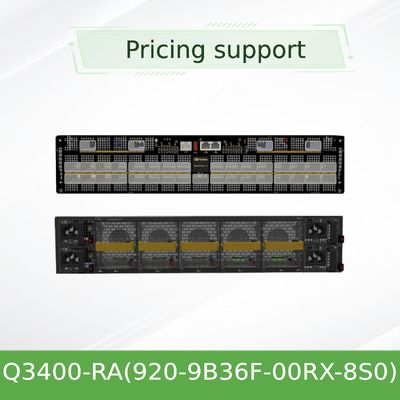

Sakelar Infiniband XDR Berbasis Quantum-3 Q3400-RA 920-9B36F-00RX-8S0 4U 144 Port XDR Melalui 72 Kandang OSFP 8 Catu Daya

NVIDIA Quantum-3 Q3400-RA XDR 800Gb/s InfiniBand Switch System

NVIDIA Q3400-RA adalah sistem switch InfiniBand berkinerja tinggi yang dipasang pada rak 4U yang dirancang untuk pusat data AI dan HPC generasi berikutnya.Switch jaringan ini memberikan industri terkemuka 115.2 Tb / s agregat throughput melalui 144 non-menghalangi 800Gb / s port. Ini dirancang untuk skalabilitas besar, latensi ultra-rendah, dan efisiensi daya yang luar biasa,menjadikannya solusi tulang belakang yang ideal untuk kelompok skala besar dan kain pelatihan AI.

Poin Penjualan Utama

• Kinerja yang tak tertandingi: 144 port 800Gb/s InfiniBand untuk total bandwidth 115,2 Tb/s.
• Quantum-3 ASIC: Memanfaatkan teknologi SerDes 200Gb/s untuk radix dan efisiensi yang superior.
• Manajemen Lanjutan: Mempunyai port Fabric Network Management (FNM) khusus untuk kontrol yang efisien melalui NVIDIA UFM.
• Desain Robust: 4U form factor dengan redundan, panas-swappable sumber daya dan pendinginan untuk keandalan maksimum.
• Future-Proof: Mendukung fungsi router opsional untuk ekspansi cluster multi-situs dan berbagai topologi jaringan.

Karakteristik

• Sistem switch InfiniBand 4U konfigurasi tetap
• 144 port XDR 800Gb/s di atas 72 kandang OSFP
• Dingin udara dengan aliran udara depan ke belakang (C2P)
• 8 sumber daya panas yang bisa ditukarkan (200-240V AC)
• 10 unit kipas angin yang bisa ditukar panas
• Port manajemen khusus: FNM (OSFP), MGT (RJ45), Console (RJ45), USB
• Dukungan untuk NVIDIA SHARP TM, routing adaptif, dan isolasi kinerja

Teknologi

Q3400-RASwitch jaringandidukung oleh switch NVIDIA Quantum-3 ASIC, menggunakan teknologi SerDes 200Gb/s-per-lane mutakhir.yang beroperasi pada 200Gb/s per jalur dengan pengkodean 64b/66b untuk kecepatan data efektif 800Gb/s per portSistem ini juga mendukung kompatibilitas mundur dengan kecepatan NDR (400Gb/s), HDR (200Gb/s), EDR (100Gb/s), FDR (56Gb/s), dan QDR (40Gb/s).Ini menggabungkan fitur canggih seperti NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) untuk operasi kolektif yang dipercepat.

Prinsip Kerja

PeraturanSN 2000switch seri beroperasi sebagai high-radix, non-blocking crossbar switch. paket data masuk melalui OSFP cages pada panel depan. Quantum-3 ASIC melakukan switching paket, routing,dan pemrosesan lanjutan (seperti SHARP offloads) pada kecepatan barisSistem yang dikelola menjalankan NVOS (NVIDIA Operating System), yang memberikan kontrol penuh atas jaringan switching, konfigurasi, dan pemantauan melalui antarmuka manajemen in-band atau out-of-band.Pelabuhan FNM terpisah menyediakan jalur khusus untuk lalu lintas manajemen kain, memastikan port data sepenuhnya dimanfaatkan untuk beban kerja komputasi.

Aplikasi & Penggunaan

NVIDIASN 2000Q3400-RA dirancang untuk lingkungan komputasi berkinerja tinggi dan kecerdasan buatan yang paling menuntut.

• Kluster Pelatihan AI: Menghubungkan ribuan GPU untuk pelatihan model skala besar.
• High-Performance Computing (HPC): Berfungsi sebagai tulang punggung bandwidth tinggi dalam topologi fat-tree atau dragonfly+ untuk simulasi ilmiah.
• Hyper-Converged Infrastructure (HCI): Menyediakan backbone latensi rendah dan throughput tinggi untuk aplikasi intensif data.
• Cloud Data Center: Membangun jaringan yang efisien dan dapat diskalakan untuk penyedia layanan cloud.
• Cluster Multi-Site: Menggunakan kemampuan routing opsional untuk menghubungkan cluster di lokasi geografis yang berbeda.

Tabel spesifikasi

Keuntungan & Poin Penjualan

• Densitas & Kinerja Terdepan di Industri:Menawarkan kepadatan port dan throughput tertinggi dalam faktor bentuk 4U, mengurangi jejak pusat data dan biaya per port.
• Keandalan yang Tak Berkompromi:Fitur redundansi perangkat keras penuh (PSU, kipas angin) dan manajemen termal yang kuat untuk operasi 24/7 di lingkungan yang menuntut.
• Perlindungan Investasi:Kompatibilitas ke belakang dengan generasi InfiniBand sebelumnya (NDR, HDR, EDR) melindungi investasi infrastruktur yang ada.
• Kemampuan AI & HPC yang ditingkatkan:Dukungan asli untuk NVIDIA SHARP secara dramatis mempercepat beban kerja AI dan HPC dengan melepaskan operasi kolektif dari CPU.
• Pengelolaan Kain yang Sederhana:Port FNM khusus, bekerja dengan NVIDIA UFM, memberikan visibilitas dan kontrol yang tak tertandingi tanpa mengkonsumsi port data.

Layanan & Dukungan

Kami menyediakan dukungan komprehensif untuk semua produk kami, termasukSwitch jaringanLayanan kami meliputi:

• Jaminan:Garansi standar produsen dengan opsi untuk cakupan yang diperpanjang.
• Ketersediaan:Inventaris yang besar memastikan pengiriman cepat dan waktu pengiriman singkat.
• Dukungan Teknis:Konsultasi pelanggan 24/7 dan dukungan teknis dari tim kami yang berpengalaman.
• Global Logistics:Pengiriman yang dapat diandalkan di seluruh dunia dengan pelacakan penuh dan dukungan bea cukai.

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa perbedaan antara model Q3200-RA dan Q3400-RA?
A: Q3400-RA adalah tunggal, besar 4U switch dengan 144 port. Q3200-RA adalah 2U sasis berisi dua independen 36-port switch, total 72 port,ideal untuk integrasi dengan infrastruktur NDR/HDR yang ada.

T: Jenis transceiver dan kabel apa yang kompatibel dengan switch ini?
A: Sistem menggunakan konektor OSFP dan mendukung berbagai transceiver optik resmi NVIDIA dan pihak ketiga yang disertifikasi dan kabel DAC/AOC untuk kecepatan dari 40G hingga 800G.Pelabuhan yang tidak digunakan harus ditutupi dengan tutup termal yang disediakan.

T: Dapatkah saklar ini digunakan dalam lingkungan InfiniBand campuran?
A: Ya.SN 2000Q3400-RA mendukung negosiasi otomatis dan kompatibel ke belakang dengan perangkat NDR, HDR, EDR, FDR, dan QDR InfiniBand.

T: Bagaimana cara mengubahnya?
A: Diurus oleh sistem operasi NVOS NVIDIA, yang dapat diakses melalui port manajemen Ethernet khusus (MGT), konsol serial,atau Port Fabric Network Management (FNM) untuk integrasi dengan NVIDIA UFM.

T: Apa konfigurasi redundansi daya?
A: Sistem ini memiliki 8 slot catu daya. Ini membutuhkan minimal 2 PSU untuk operasi tetapi dirancang untuk redundansi N + N. Semua PSU dapat ditukar panas.

Peringatan

• Pemasangan:Harus dipasang secara horizontal di rak standar 19 "Memastikan setidaknya 8 cm (3 inci) celah di sekitar lubang ventilasi.
• Lingkungan:Dirancang untuk lingkungan pusat data terkontrol. suhu operasi: 0 °C sampai 35 °C (dengan aliran udara C2P).
• Keamanan:Unit ini berat (~ 60kg). Gunakan lift mekanis untuk pemasangan. Putuskan semua kabel listrik sebelum servis.
• Kompatibilitas elektromagnetik (EMC):Memenuhi standar CE, FCC, VCCI, ICES, dan RCM.
• Kompatibilitas:Gunakan hanya kabel yang disediakan atau disertifikasi NVIDIA untuk antarmuka manajemen (misalnya, kabel konsol) untuk mencegah masalah komunikasi I2C potensial.
