200G QSFP56 SR4 CDR Optical Transceiver Module 100m pada Om4 / 70m pada Om3 Fiber High-Performance Computing Interconnect untuk Data Center
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | own |
| Sertifikasi: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Nomor model: | 200g QSFP56 SR4 CDR |
| Dokumen: | 200G QSFP56 SR4 CDR.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Face to face/bulk price |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Barang spot 3-7 hari; Kustomisasi 2-4 minggu |
| Syarat-syarat pembayaran: | T/t |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Nama: | Modul transceiver optik | Model no.: | CC-QRR110M-SD |
|---|---|---|---|
| Pertunjukan: | 200g QSFP56 SR4 CDR | Kecepatan: | 200g |
| Spesifikasi: | 400*265*100mm | Hot-pluggable: | Ya |
| Tegangan suplai: | 3.3 v | Suhu kasus operasi: | Komersial 0–70 ° C; 10G menawarkan opsi industri –40–85 ° C. |
| Manajemen / Diagnostik: | Kecepatan tinggi: CMIS Rev 5.0+ dengan I²C; 10G: SFF-8472 DDM dengan I²C. | Aplikasi: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Agregasi. |
| Kepatuhan / lingkungan: | CE/FCC/UL/TUV/ROHS | Kondisi: | Baru |
Deskripsi Produk

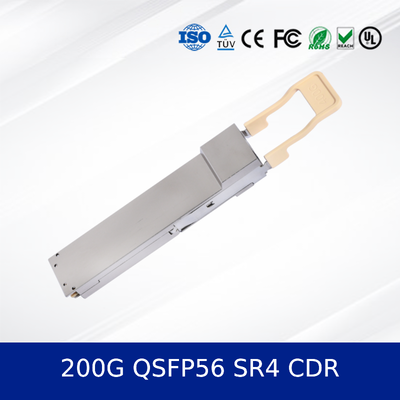

200G QSFP56 SR4 CDR Tinjauan Produk
ItuModul transceiver optikCC-QRR110M-SD adalah transceiver faktor bentuk QSFP56 berkinerja tinggi yang dirancang untuk aplikasi Ethernet 200G. Ini mendukung laju data 4x53.125 GB/s menggunakan modulasi PAM4, memberikan transmisi yang andal hingga 100m atas serat multimode OM4. Inimodul optikdirekayasa untuk lingkungan pusat data yang membutuhkan bandwidth tinggi, konsumsi daya rendah, dan kinerja yang kuat.
200g QSFP56 SR4 CDR Kunci Fitur
- Faktor bentuk QSFP56 Hot-Tpluggable
- 4x26.5625 Jalur GBD dengan modulasi PAM4
- Raih hingga 70m pada OM3 dan 100m pada OM4 MMF
- Catu daya 3.3V tunggal, konsumsi maksimal 4W
- Suhu kasus operasi: 0 ° C hingga +70 ° C
- Antarmuka konektor MPO-12
- Rohs patuh
200g QSFP56 SR4 CDR Teknologi & Standar
IniModul transceiver optikMematuhi IEEE 802.3CD untuk 200GBase-SR4 Ethernet, SFF 8679 untuk spesifikasi mekanik dan listrik, dan mendukung CMIS 4.0 atau SFF8636 untuk fungsionalitas manajemen. Ini menggunakan teknologi array fotodioda 850nm VCSEL dan pin canggih untuk memastikan integritas data berkecepatan tinggi dan tingkat kesalahan bit rendah.
Prinsip kerja
Modul ini mengubah empat jalur listrik menjadi sinyal optik menggunakan array VCSEL. Setiap jalur beroperasi di 26.5625 GBAUD menggunakan modulasi PAM4. Di sisi penerima, array fotodioda pin mengubah sinyal optik yang masuk kembali menjadi data listrik. Sirkuit CDR (jam dan pemulihan data) yang terintegrasi memastikan integritas sinyal dan meminimalkan jitter.
Aplikasi 200G QSFP56 SR4 CDR
- Sakelar dan router Ethernet 200G
- Arsitektur daun tulang belakang pusat data
- Cluster Komputasi Kinerja Tinggi
- Interkoneksi Infrastruktur Cloud
- Jaringan Area Penyimpanan (SAN)
Spesifikasi
| Parameter | Min | Typ | Max | Satuan |
|---|---|---|---|---|
| Tingkat data per jalur | 26.5625 | - | 26.5625 | GBD |
| Panjang gelombang | 840 | 850 | 860 | nm |
| TX Power (per jalur) | -6.5 | - | 4 | dbm |
| Sensitivitas RX (OMA) | -6.5 | - | - | dbm |
| Konsumsi daya | - | - | 4 | W |
Keuntungan
- Konsumsi daya yang lebih rendah dibandingkan dengan bersaingmodul optik
- Integritas sinyal yang ditingkatkan dengan teknologi CDR terintegrasi
- Kisaran suhu operasi yang luas cocok untuk pusat data
- Kepatuhan penuh dengan standar internasional memastikan interoperabilitas
- Dirancang untuk lingkungan switching dengan kepadatan tinggi
Layanan & Dukungan
Kami menawarkan garansi 3 tahun untuk semuaModul transceiver optikproduk. Dukungan teknis tersedia 24/7 melalui email dan telepon. Konfigurasi khusus dan diskon pesanan curah tersedia. Waktu tunggu untuk pesanan standar adalah 3-5 hari kerja.
FAQ
Berapa jarak maksimum yang didukung?
Inimodul optikMendukung hingga 70m pada OM3 dan 100m pada serat multimode OM4.
Apakah kompatibel dengan sakelar Cisco/Juniper/Arista?
Ya, itu dirancang untuk menjadi vendor-agnostik dan mematuhi standar MSA untuk kompatibilitas luas.
Apa konsumsi daya?
Konsumsi daya maksimum adalah 4W di bawah operasi penuh.
Tindakan pencegahan
- Hindari paparan listrik statis; Gunakan perlindungan ESD selama penanganan.
- Jangan lepaskan saat perangkat dihidupkan.
- Pastikan konektor serat bersih untuk menghindari kehilangan sinyal.
- Beroperasi dalam rentang suhu dan kelembaban tertentu.
- Gunakan hanya kabel serat APC MPO-12 yang kompatibel.
Pendahuluan Perusahaan

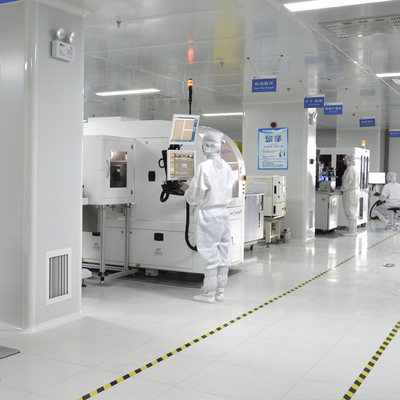

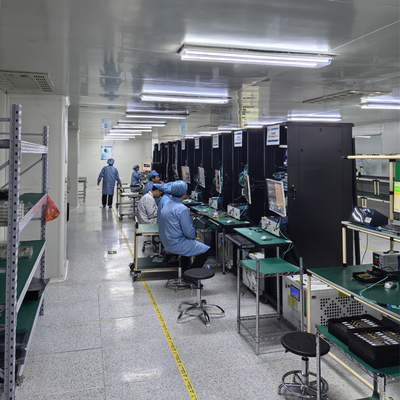

Dengan lebih dari satu dekade pengalaman industri, perusahaan kami mengoperasikan fasilitas manufaktur besar yang didukung oleh tim teknis yang kuat. Kami telah membangun basis pelanggan yang luas dan mengumpulkan keahlian yang signifikan, memungkinkan kami untuk menawarkan harga yang kompetitif dan layanan berkualitas tinggi. Kami adalah distributor resmi untuk merek -merek terkemuka termasuk Mellanox, Ruckus, Aruba, dan Extreme. Portofolio produk kami mencakup sakelar jaringan baru, adaptor jaringan, titik akses nirkabel, pengontrol nirkabel, dan kabel. Dengan inventaris senilai lebih dari $ 10 juta, kami memasok berbagai macam produk dalam jumlah besar. Kami menyediakan layanan pelanggan 24/7 dan dukungan teknis untuk memastikan kepuasan klien. Penjualan profesional dan tim teknis kami telah membangun reputasi yang kuat di pasar global.
