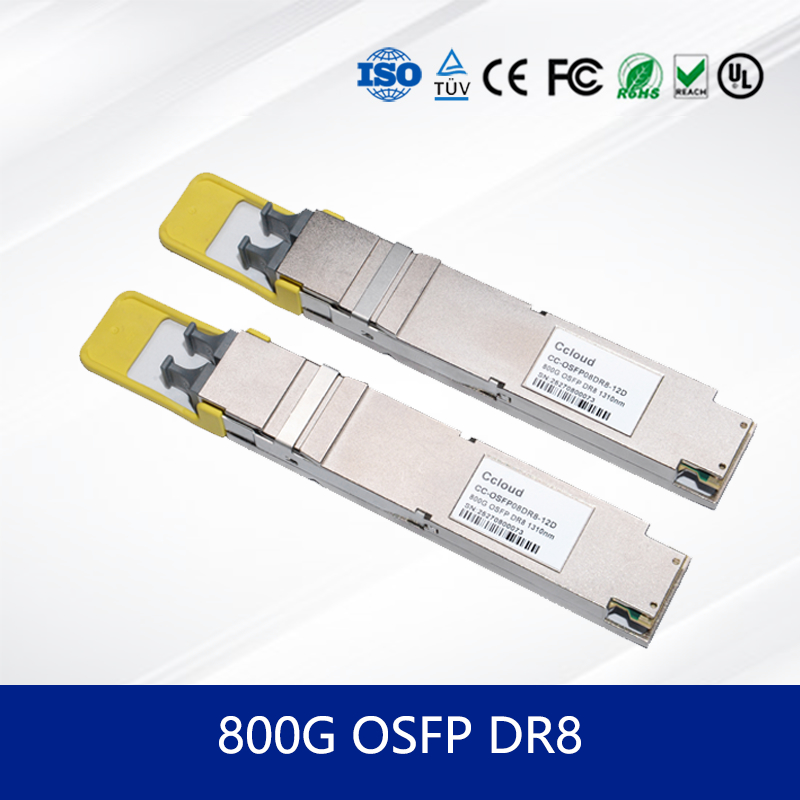

Modul Transceiver CC-OSFP08DR8-12D OSFP 800G Kecepatan Tinggi 112 DR8 untuk Pusat Data
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | own |
| Sertifikasi: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Nomor model: | 800g OSFP DR8 |
| Dokumen: | CC-OSFP08DR8-12D_Rev Draft_...10.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 50 pcs |
|---|---|
| Harga: | Face to face/bulk price |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Barang spot 3-7 hari; Kustomisasi 2-4 minggu |
| Syarat-syarat pembayaran: | T/t |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Nama: | Modul transceiver optik | Model No.: | CC-OSFP08DR8-12D |
|---|---|---|---|
| Pertunjukan: | 800g OSFP DR8 | Kecepatan: | 800g |
| Spesifikasi: | 400*265*100mm | Hot-pluggable: | Ya |
| Tegangan suplai: | 3.3 v | Suhu kasus operasi: | Komersial 0–70 ° C; 10G menawarkan opsi industri –40–85 ° C. |
| Manajemen / Diagnostik: | Kecepatan tinggi: CMIS Rev 5.0+ dengan I²C; 10G: SFF-8472 DDM dengan I²C. | Aplikasi: | Data-Center Ethernet, HPC/Infiniband NDR, Cloud/Backbone & Metro, Access & Agregasi. |
| Kepatuhan / lingkungan: | CE/FCC/UL/TUV/ROHS | Kondisi: | Baru |
| Menyoroti: | 112 DR8 CC-OSFP08DR8-12D,Transceiver 800G OSFP 112 DR8,Modul Transceiver untuk Pusat Data |
||
Deskripsi Produk
800G OSFP Optical Transceiver Module CMIS Management / 500 m Reach / Hot Pluggable
Sorotan yang Bernilai Besar
- 800 Gb/s DR8 melalui SMF hingga 500 m menggunakan 53,125 GBd PAM4 per jalur untuk kinerja leaf-spine yang dapat diprediksi.
- Desain OSFP Tipe-2 yang dapat dicolok panas dengan konektor APC MTP-8 ganda untuk panel depan yang padat.
- Pemantauan CMIS dengan telemetri standar, alarm, dan mode daya rendah untuk operasi multi-vendor yang konsisten.
- 3.3 V pasokan, daya khas sekitar 14,6 W, operasi komersial 0 ̊70 °C kasus.
1) Informasi Produk / Deskripsi Produk / Informasi Dasar / Spesifikasi
CC-OSFP08DR8-12DModul Transceiver Optikmenargetkan kain 800G generasi berikutnya di lingkungan cloud, AI, dan HPC. Delapan jalur host 100G dipetakan ke delapan jalur optik pada 1310 nm,memberikan tautan kelas DR yang stabil hingga 500 m pada serat mode tunggal. OSFP Type-2 yang dapat dicolok panas inimodul optikpasangan jejak termal yang kompak dengan port APC MTP-8 ganda dan kontrol CMIS untuk operasi yang efisien di seluruh platform campuran.800 g OSFP, menyederhanakan pencarian, kualifikasi, dan manajemen siklus hidup.
2) Karakteristik
- Faktor bentuk: OSFP Tipe-2, dapat dicolok panas; kepadatan panel depan yang tinggi.
- Tingkat agregat: 800 Gb/s melalui 8 × 53,125 GBd PAM4.
- Optik: pemancar EML 1310 nm dengan penerima PIN per jalur.
- Jangkauan: 500 m di atas SMF (budget link DR).
- Daya/termikal: rel 3,3 V, ~ 14,6 W khas, kasus 070 °C.
- Manajemen: CMIS melalui I2C dengan mode interrupt, reset, present, dan low-power.
3) Teknologi
Dibangun untuk OSFP MSA dengan CMIS untuk 8/16 jalur pluggable, desain menggunakan sinyal PAM4 untuk mencapai 800G tanpa meningkatkan jumlah port faceplate.Laser EML pada 1310 nm memberikan linearitas dan toleransi dispersi; Penerima PIN-PD mempertahankan sensitivitas dan margin yang dibutuhkan oleh optik DR.Modul Transceiver Optikmematuhi peta register umum dan mesin negara, memastikan perilaku yang seragam di seluruh varian switch NOS.
4) Teori / Prinsip Kerja
Secara internal, retimer/gearbox mengkondisikan delapan jalur listrik 100G dan mendorong simbol PAM4 ke delapan EML.Sebuah bus I2C dua kabel mengekspos halaman CMIS untuk persediaan, ambang batas, keadaan daya, dan penanganan kesalahanmodul optikuntuk mengintegrasikan dengan penyediaan otomatis dan alat armada.
5) Aplikasi / Penggunaan
- Kain tulang belakang di pusat data awan dengan uplink DR deterministik 500 m (ToR/EoR/agregasi).
- Kluster pelatihan AI dan tulang punggung penyimpanan di mana aliran udara dan margin termal dibatasi.
- Interkoneksi HPC standar pada800 g OSFPuntuk sasis radix tinggi dan kartu line modular.
6) Tabel Spesifikasi + Tabel Pilihan
7) Keuntungan / Titik Penjualan
- CMIS berbasis standar menyederhanakan otomatisasi multi-vendor dan pemeliharaan armada.
- Envelope termal disetel untuk padat, udara-dingin kartu garis dan sasis.
- Interoperabilitas langsung di seluruh ekosistem yang mengadopsi800 g OSFP.
8) Layanan
Pemilihan pra-penjualan, pemeriksaan anggaran tautan, logistik cepat, dan dukungan teknis jarak jauh / di lokasi tersedia.
9) FAQ
- ApakahModul Transceiver OptikInteroperabel dengan saklar 800G saya?Ini mengikuti OSFP MSA dan CMIS; verifikasi dengan vendor Anda daftar yang disetujui.
- Jarak berapa yang didukung?Hingga 500 m di atas SMF dengan anggaran optik DR dan FEC yang ditentukan.
- Apa daya dan suhu yang harus saya rencanakan?Tipikal ~ 14,6 W pada 3,3 V; kasus 070 °C.
- Bisakah Anda mendukung penyebaran besar?Ya, program pasokan proyek dan dukungan 24/7 tersedia.
10) Tindakan pencegahan
- Mengoperasikan dalam kisaran suhu kasus yang dinyatakan dan ikuti panduan aliran udara.
- Gunakan alat pembersih MTP/MPO yang tepat; ikuti tindakan pencegahan ESD selama penanganan.
- Konfirmasi CMIS revisi / firmware kompatibilitas sebelum skala-out darimodul optikarmada.
11) Proses manufaktur

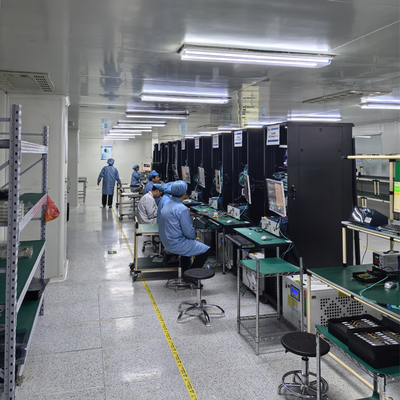

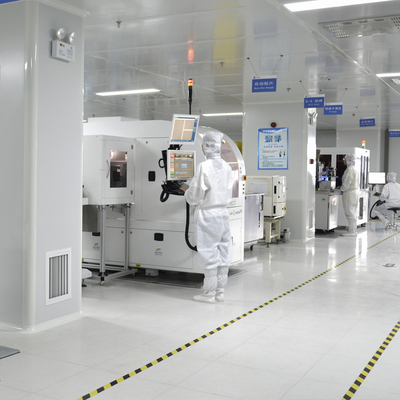

Modul diproduksi pada jalur skala besar dengan inspeksi masuk, keselarasan optik, pembakaran, dan verifikasi akhir.Setiap unit menjalani tes listrik dan optik untuk memvalidasi kinerja PAM4 dan fungsi CMIS sebelum pengiriman.
12) Instruksi Operasi
- Masukkan modul ke dalam kandang OSFP dengan kunci sepenuhnya terikat; rute batang MTP-8 tanpa tikungan tajam.
- Memverifikasi host NOS mengenali CMIS; periksa alarm dan ambang setelah link-up.
- Pertahankan kebersihan konektor; tutup port yang tidak digunakan; catat serial untuk pelacakan aset.
13) Profil Perusahaan
Dengan pengalaman lebih dari satu dekade, tim kami yang didukung pabrik memberikan produksi profesional, pemenuhan cepat, dan konsultasi 24/7.,AP nirkabel dan pengontrol, kabel, danmodul optiksolusi yang didukung oleh persediaan yang cukup besar dan rekayasa di tempat untuk penyebaran proyek.
