NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch 40-Port Unmanaged 200Gb/s Mellanox Alternatif

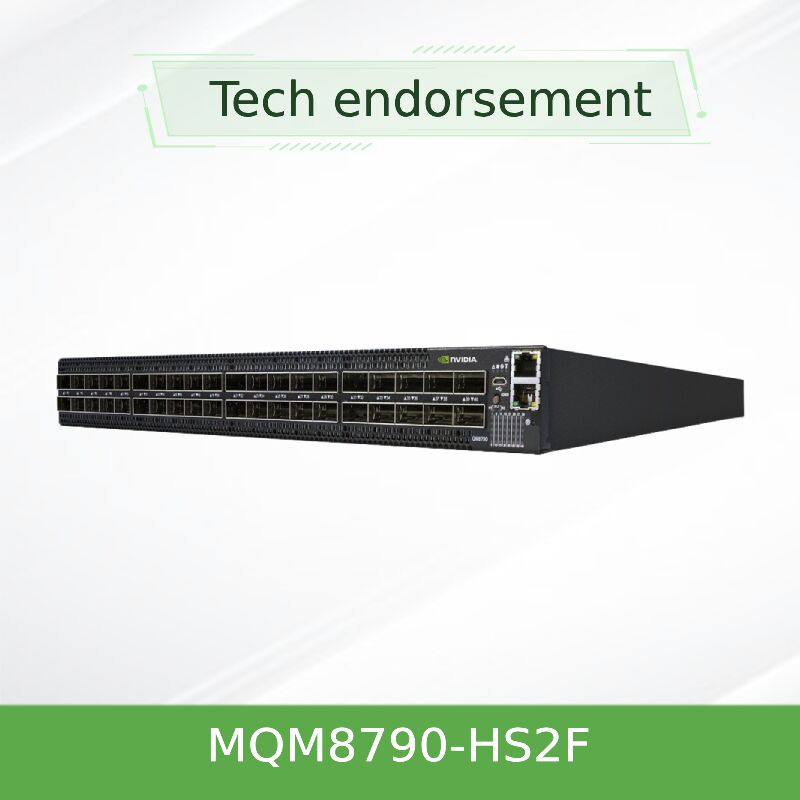

NVIDIA Quantum MQM8790-HS2F 200Gb/s InfiniBand Smart Switch

Percepat infrastruktur HPC, AI, dan cloud dengan switch non-blocking 40-port 200G yang mengintegrasikan komputasi dalam jaringan dan pemisahan 100G dengan kepadatan ganda—direkayasa untuk throughput maksimum dan latensi minimal.

• 40 port QSFP56 beroperasi pada 200Gb/s atau dibagi menjadi 80 port x 100Gb/s
• Kapasitas switching agregat hingga 16 Tb/s (non-blocking)
• Teknologi SHARP terintegrasi untuk akselerasi komunikasi kolektif
• SKU tanpa manajemen (MQM8790-HS2F) dengan CPU Broadwell dual-core x86 & dukungan manajer subnet onboard hingga 2000 node
• Aliran udara P2C, catu daya redundan 1+1, kedalaman standar 1U, kompatibel mundur dengan adapter ConnectX-6 dan generasi sebelumnya

Karakteristik

• Fabric 200G Kepadatan Tinggi: 40 port QSFP56 masing-masing memberikan 200Gb/s dengan bandwidth dua arah penuh.
• Fleksibilitas Pemisahan Port: Ubah port 200G apa pun menjadi dua port 100G independen—ideal untuk penerapan ToR dengan kepadatan ganda.
• Teknologi NVIDIA SHARP: Komputasi dalam jaringan berbasis perangkat keras yang mengurangi beban dan mempercepat kolektif MPI, NCCL, dan SHMEM.
• Dukungan Arsitektur Lanjutan: Fat Tree, DragonFly+, Torus multidimensi, dan routing adaptif untuk fabric bebas kongesti.
• Desain Hemat Energi: Bersertifikat 80 PLUS Gold, daya diskalakan dengan pemanfaatan port, sesuai RoHS.

Teknologi & Standar

Dibangun di atas arsitektur NVIDIA Quantum InfiniBand, MQM8790-HS2F memanfaatkan Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) untuk melakukan reduksi data di dalam fabric switch. Mendukung routing statis dan adaptif, QoS, dan kontrol kongesti. Switch sepenuhnya kompatibel dengan InfiniBand 200G/100G HDR/HDR100 dan kompatibel mundur dengan FDR/EDR, memastikan integrasi yang mulus ke dalam pusat data yang ada. Bidang manajemen x86 menjalankan MLNX-OS (versi tanpa manajemen bergantung pada UFM eksternal atau OpenSM).

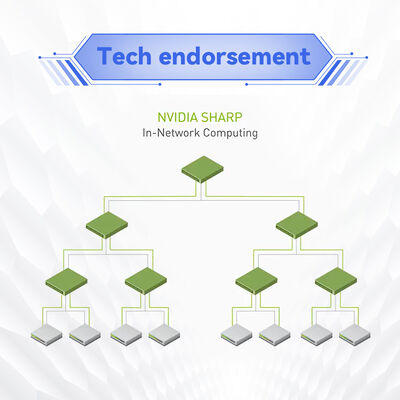

Prinsip Kerja: Komputasi Dalam Jaringan

Berbeda dengan switch tradisional yang hanya meneruskan paket, MQM8790-HS2F memproses data saat melintasi jaringan. Ketika operasi kolektif (misalnya, all-reduce, barrier) dikeluarkan oleh server, perangkat keras switch mengagregasi atau mengurangi data dengan kecepatan kabel. Ini menghilangkan transmisi endpoint ganda, secara dramatis mengurangi latensi untuk pelatihan AI dan simulasi HPC. Prosesor x86 tertanam mengelola inisialisasi fabric dan penemuan topologi, sementara akselerasi data terjadi di silikon khusus.

Aplikasi & Penerapan

• Cluster AI Skala Besar: Pelatihan paralel model besar yang membutuhkan all-reduce latensi rendah.
• Komputasi Kinerja Tinggi (HPC): Simulasi berbasis MPI dalam cuaca, genomik, dan fisika.
• Top-of-Rack (ToR) Kepadatan Ganda: Memisahkan port menjadi 100G untuk konektivitas server yang padat.
• Cloud & Penyimpanan: NVMe-oF melalui InfiniBand, backend penyimpanan throughput tinggi.
• Penelitian & Pendidikan: Backbone untuk pusat superkomputer kampus.

Spesifikasi Teknis & Opsi Pemesanan

Catatan: Semua model menyertakan CPU Broadwell dual-core x86, memori 8GB, 1x RJ45, 1x konsol, 1x micro USB. Berat dengan 2 PSU: ~12,48kg. Kabel: QSFP56 pasif/tembaga/optik aktif.

Keunggulan & Pembeda

• vs. Switch 100G Tradisional: Port 200G asli ditambah pemisahan port memberikan radix ganda, mengurangi tingkatan jaringan dan menurunkan CAPEX.
• SHARP Terintegrasi: Berbeda dengan switch standar, MQM8790-HS2F mempercepat kolektif di perangkat keras, mengurangi waktu penyelesaian pekerjaan hingga 10x.
• Hemat Energi & Ruang: Faktor bentuk 1U dengan throughput hingga 16Tb/s mengonsumsi daya per Gb lebih sedikit daripada solusi pesaing; bersertifikat ENERGY STAR.

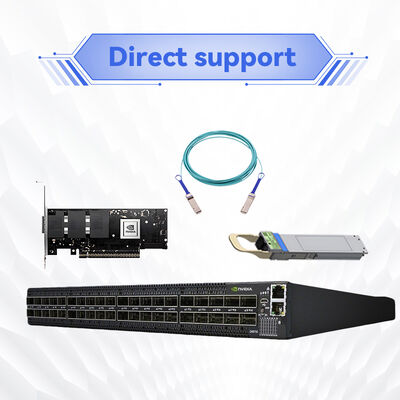

• Kompatibilitas Mundur Ekosistem: Operasi mulus dengan kartu jaringan ConnectX-4/5/6 dan kabel yang ada.

Layanan & Dukungan

Kami menyediakan dukungan pra- dan pasca-penjualan yang komprehensif: konsultasi teknis 24/7, penanganan garansi RMA, dan koordinasi pemecahan masalah di lokasi. Tim kami membantu dengan desain topologi, pemeriksaan kompatibilitas firmware, dan integrasi dengan fabric InfiniBand yang ada. Semua unit memiliki garansi minimal 1 tahun (dapat diperpanjang). Pesanan dikirim dalam waktu 24-48 jam dari inventaris kami yang lebih dari 10 juta.

Pertanyaan yang Sering Diajukan (FAQ)

T: Apakah MQM8790-HS2F kompatibel dengan kartu jaringan standar seperti Mellanox ConnectX-6?

J: Ya, ini sepenuhnya kompatibel dengan kartu jaringan ConnectX-6 (200G/100G) dan generasi sebelumnya (ConnectX-5, ConnectX-4) dalam mode kompatibilitas mundur. Untuk kinerja optimal, gunakan dengan kartu jaringan yang mendukung HDR atau HDR100.

T: Bisakah saya mengelola switch ini tanpa pengontrol eksternal?

J: MQM8790-HS2F adalah switch tanpa manajemen; namun, ia menyertakan manajer subnet onboard yang mampu mengaktifkan fabric hingga 2000 node siap pakai. Untuk pemantauan dan manajemen lanjutan, NVIDIA UFM atau OpenSM direkomendasikan.

T: Bagaimana cara kerja pemisahan port ke 100G secara teknis?

J: Setiap port QSFP56 membawa empat jalur SerDes. Dengan mengonfigurasi port sebagai dua antarmuka 2-jalur independen, switch dapat menggerakkan dua koneksi 100G terpisah (menggunakan kabel pemisah). Ini secara efektif menggandakan jumlah port untuk endpoint 100G.

T: Berapa konsumsi daya tipikal pada beban setengah?

J: Switch secara dinamis mengurangi daya saat port tidak digunakan. Pada utilisasi 50%, konsumsi daya tipikal sekitar 150-180W, tergantung pada jenis kabel dan lalu lintas.

T: Arah aliran udara apa yang digunakan MQM8790-HS2F?

J: Varian -HS2F menggunakan aliran udara P2C (sisi port ke kipas pendingin)—udara masuk dari sisi port dan keluar di sisi kipas. Untuk aliran udara terbalik (C2P), pesan MQM8790-HS2R.

Catatan Pencegahan & Kompatibilitas

• Arah Aliran Udara: Pastikan pendinginan rak Anda sesuai dengan model switch (P2C untuk MQM8790-HS2F, C2P untuk -HS2R). Aliran udara yang tidak tepat dapat menyebabkan penurunan kinerja termal.

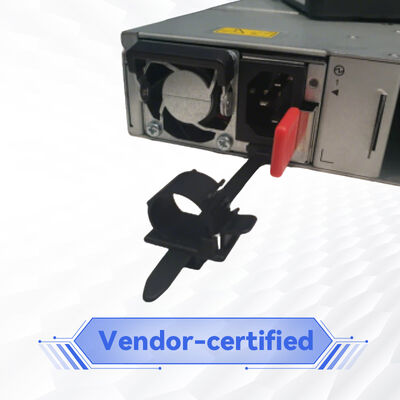

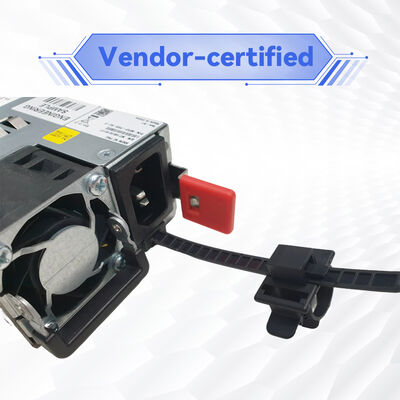

• Catu Daya: Rentang input 100-127V atau 200-240V AC. Gunakan hanya kabel daya yang disediakan. Umpan ganda direkomendasikan untuk redundansi.
• Kabel: Untuk operasi 200G, gunakan modul tembaga pasif QSFP56 (hingga 3m) atau optik aktif. Pemisahan 100G memerlukan kabel breakout QSFP56 ke 2xQSFP28.
• Lingkungan Operasi: Suhu 0°C–40°C, kelembaban 10%–85% non-kondensasi. Ketinggian ≤3200m. Sesuai EMC dengan CE, FCC, VCCI, ICES, RCMS.
• Perangkat Lunak: Meskipun tanpa manajemen, pembaruan firmware dilakukan melalui host eksternal. Selalu verifikasi kompatibilitas firmware dengan kartu jaringan dan versi manajer subnet Anda.
