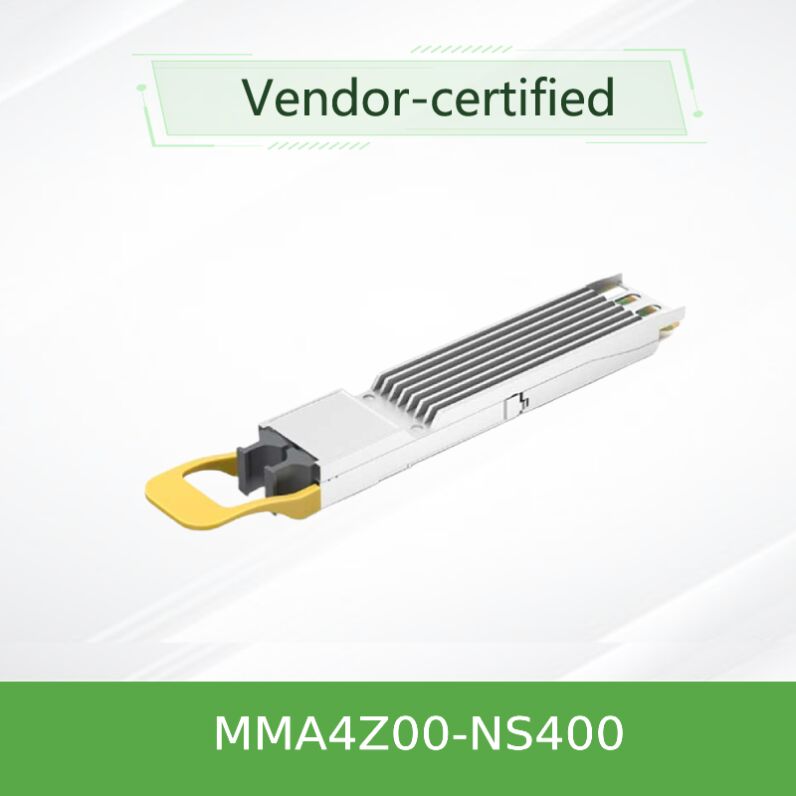

Pemancar Multimode OSFP SR4 NVIDIA MMA4Z00-NS400 400 Gb/dtk
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MMA4Z00-NS400 |
| Dokumen: | MMA4Z00-NS400.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Kondisi: | Baru dan Asli | Tersedianya: | Saham |
|---|---|---|---|
| Teknologi: | Infiniband dan Ethernet | Kecepatan Maks: | 800GB/s |
| Panjang: | 50m | Kisaran Suhu: | 0°C hingga +70°C |
| Nama: | Transceiver Optik Emllanox MMA4Z00-NS400 400GB/s OSFP Single-Port 400GB/s Multimode SR4 50M Transcei | Kata-kata kunci: | Transceiver optik Mellanox |
| Menyoroti: | Transceiver OSFP 400Gb/s NVIDIA,Transceiver multimode OSFP SR4,Transceiver optik Nvidia dengan garansi |
||
Deskripsi Produk
Transceiver Multimode OSFP SR4 400Gb/s NVIDIA MMA4Z00-NS400
Modul Optik InfiniBand/Ethernet NDR 400G Port Tunggal untuk ConnectX-7, MPO-12/APC, Jangkauan 50m pada Serat OM4
NVIDIA MMA4Z00-NS400
NVIDIA MMA4Z00-NS400 adalah transceiver multimode OSFP SR4 port tunggal 400Gb/s yang dirancang untuk adaptor NVIDIA ConnectX-7 dan switch Quantum-2 / Spectrum-4. Mendukung protokol InfiniBand dan Ethernet dengan deteksi protokol otomatis. Memanfaatkan 4 saluran modulasi PAM4 100G, ia memberikan jangkauan hingga 50 meter melalui serat multimode OM4 melalui satu konektor MPO-12/APC. Desain flat-top terintegrasi dengan heatsink yang menempel pada sangkar ConnectX-7 untuk kinerja termal yang optimal.
Tinjauan Produk
MMA4Z00-NS400 adalah komponen kunci dalam ekosistem InfiniBand dan Ethernet 400G ujung ke ujung NVIDIA. Modul ini direkayasa secara khusus untuk digunakan dengan adaptor host channel (HCA) berbasis OSFP ConnectX-7 dan terhubung ke transceiver OSFP port ganda di switch NVIDIA Quantum-2 atau Spectrum-4. Modul ini memiliki 4 saluran transmisi dan penerimaan independen menggunakan teknologi VCSEL 850nm. Ketika dipasangkan dengan kabel serat splitter 1:2 (seri MFP7E20), hanya dua saluran yang diaktifkan, secara otomatis mengurangi kecepatan menjadi 200Gb/s (NDR200) dan menurunkan konsumsi daya menjadi 5,5W. Transceiver ini sesuai dengan CMIS 4.0 dan mendukung pemantauan diagnostik digital (DDM) tingkat lanjut.
Fitur Utama
- Dukungan Protokol Ganda:Beroperasi dengan mulus di lingkungan InfiniBand (NDR) dan Ethernet (400GbE) dengan deteksi protokol otomatis.
- Optik Kecepatan Tinggi:4 saluran modulasi PAM4 100G dengan array VCSEL 850nm.
- Jangkauan Diperpanjang:50 meter melalui serat multimode OM4, 30 meter melalui OM3.
- Skalabilitas Daya Cerdas:Secara otomatis mengurangi daya dari 8,5W menjadi 5,5W saat beroperasi dalam mode 200G (mode 2 saluran).
- Desain OSFP Flat-Top:Dioptimalkan untuk manajemen termal dengan heatsink yang menempel pada sangkar adaptor ConnectX-7.
- Konektor Angled Polish:MPO-12/APC (cangkang hijau) meminimalkan pantulan balik; tidak kompatibel dengan konektor UPC (aqua).
- Diagnostik Komprehensif:Mendukung pemantauan daya Tx/Rx, arus bias, tegangan, dan suhu melalui DDM.
- Kepatuhan Regulasi:Keamanan laser Kelas 1, sesuai RoHS, sesuai OSFP MSA dan CMIS 4.0.
Teknologi Optik & Elektrik
MMA4Z00-NS400 memanfaatkan teknologi modulasi PAM4 100G per jalur. Antarmuka host elektrik terdiri dari 8 pasangan diferensial (4 Tx, 4 Rx) yang beroperasi pada 53,125 Gbaud. Mesin optik menggunakan VCSEL 850nm dengan driver terintegrasi dan array TIA. Modul ini mencakup ekualisasi input Tx adaptif, amplitudo output Rx yang dapat diprogram, dan penyetelan pra-/pasca-kursor untuk optimasi integritas sinyal. Generator dan pemeriksa PRBS bawaan memungkinkan validasi tautan dalam sistem tanpa peralatan uji eksternal.
Penerapan & Kasus Penggunaan Khas
- Tautan 400G Switch-ke-HCA:Menghubungkan switch Quantum-2 atau Spectrum-4 (menggunakan transceiver port ganda) ke adaptor OSFP ConnectX-7 melalui kabel serat MFP7E10 lurus.
- Konfigurasi Fan-Out 200G:Menggunakan kabel splitter 1:2 MFP7E20 untuk menghubungkan satu transceiver switch port ganda ke empat adaptor ConnectX-7 yang beroperasi pada 200Gb/s masing-masing.
- Uplink Switch-ke-Switch:Lampiran langsung ke transceiver port ganda di switch untuk agregasi 400G atau 800G.
- Kluster AI Kepadatan Tinggi:Memungkinkan konektivitas latensi rendah dan bandwidth tinggi di lingkungan yang dipercepat GPU dengan DPU BlueField-3 (melalui adaptor QSFP112).
Catatan: Modul OSFP ini tidak kompatibel dengan DPU BlueField-3, yang memerlukan bentuk faktor QSFP112.
Kompatibilitas
- Adaptor:Adaptor Host Channel berbasis OSFP NVIDIA ConnectX-7.
- Switch:Switch InfiniBand NVIDIA Quantum-2 (dengan OSFP port ganda), switch Ethernet NVIDIA Spectrum-4.
- Kabel Serat:Seri NVIDIA MFP7E10 (lurus, MPO/APC 4 saluran ke MPO/APC) dan seri MFP7E20 (splitter 1:2, 4 saluran ke MPO/APC ganda 2 saluran).
- Protokol:InfiniBand NDR (400Gb/s) dan NDR200 (200Gb/s); Ethernet 400GbE dan 200GbE.
Spesifikasi Teknis
| Parameter | Nilai |
|---|---|
| Bentuk Faktor | OSFP (flat-top) |
| Kecepatan Data | 400Gb/s (4x 100G PAM4) / 200Gb/s (2x 100G PAM4 dalam mode splitter) |
| Jenis Konektor | MPO-12/APC (angled polish, cangkang hijau) |
| Jenis Serat | Multimode (OM3/OM4) |
| Jangkauan Maksimum | 50m pada OM4, 30m pada OM3 |
| Panjang Gelombang | 850nm (tipikal) |
| Konsumsi Daya (maks) | 8,5W pada 400G; 5,5W pada 200G; 2W dalam mode daya rendah |
| Tegangan Suplai | 3,135V - 3,465V |
| Suhu Kasus Operasi | 0°C hingga +70°C |
| Suhu Penyimpanan | -40°C hingga +85°C |
| Antarmuka Manajemen | Sesuai CMIS 4.0, serial 2-kawat (I²C) hingga 400kHz |
| Keamanan Laser | Kelas 1M, CDRH 21 CFR 1040, IEC 62368 |
Catatan: Spesifikasi didasarkan pada dokumentasi NVIDIA. Harap konfirmasi sebelum memesan.
Panduan Pemilihan: Transceiver Terkait
| OPN | Tipe | Bentuk Faktor | Aplikasi |
|---|---|---|---|
| MMA4Z00-NS400 | SR4 Port Tunggal | OSFP | Sisi HCA ConnectX-7 |
| MMA4Z00-NS | 2x400G Port Ganda | OSFP | Sisi Switch (Quantum-2 / Spectrum-4) |
| MFP7E10-N0XX | Kabel serat lurus | MPO/APC-12 | Tautan 400G (4+4 serat) |
| MFP7E20-N0XX | Kabel splitter 1:2 | MPO/APC-12 | Fan-out 200G (2+2 serat) |
Keunggulan Produk
- Integritas NVIDIA Ujung ke Ujung:Pengujian produksi yang ketat memastikan kinerja dan daya tahan yang optimal dalam infrastruktur berbasis NVIDIA.
- Adaptasi Kecepatan & Daya Otomatis:Secara dinamis beralih antara mode 400G dan 200G berdasarkan kabel yang terhubung, mengoptimalkan efisiensi energi.
- Desain Siap Masa Depan:Kepatuhan CMIS 4.0 dan dukungan untuk diagnostik tingkat lanjut memungkinkan integrasi yang mulus ke pusat data generasi berikutnya.
- Inventaris yang Disederhanakan:Satu nomor suku cadang transceiver berfungsi untuk penerapan InfiniBand dan Ethernet.
Layanan & Dukungan
Hong Kong Starsurge Group menyediakan dukungan komprehensif untuk infrastruktur jaringan Anda:
- Konsultasi pra-penjualan teknis untuk memastikan pemilihan transceiver dan kabel yang tepat.
- Pengiriman global dengan pengemasan aman dan opsi pengiriman cepat.
- Dukungan pasca-penjualan untuk instalasi dan pemecahan masalah.
- Layanan garansi dan pengembalian tunduk pada syarat dan ketentuan.
Pertanyaan yang Sering Diajukan
T: Bisakah MMA4Z00-NS400 digunakan di DPU BlueField-3?
J: Tidak. Adaptor BlueField-3 hanya menerima modul bentuk faktor QSFP112. Modul OSFP ini dirancang untuk adaptor dan switch OSFP ConnectX-7.
T: Apa perbedaan antara konektor MPO hijau dan aqua?
J: Hijau menunjukkan Konektor Poles Sudut (APC) yang digunakan dalam transceiver ini. Aqua menunjukkan Konektor Poles Ultra (UPC). Keduanya tidak kompatibel karena sudut poles yang berbeda.
T: Bagaimana transceiver secara otomatis beralih ke mode 200G?
J: Ketika kabel splitter MFP7E20 dimasukkan, hanya dua dari empat saluran serat yang ada secara fisik. Transceiver mendeteksinya dan mengaktifkan hanya dua jalur, mengurangi kecepatan dan daya.
T: Berapa konsumsi daya tipikal pada 400G?
J: Daya tipikal adalah 8,0W, dengan maksimum 8,5W. Dalam mode 200G, daya tipikal turun menjadi 5,5W.
Perhatian Penanganan & Pemasangan
- Selalu gunakan penutup debu pada port optik saat tidak terhubung. Simpan penutup untuk penggunaan di masa mendatang.
- Bersihkan soket transceiver dan konektor serat sebelum dimasukkan. Kontaminasi adalah penyebab utama kegagalan tautan.
- Hindari paparan pelepasan muatan statis. Ikuti prosedur penanganan aman ESD.
- Jangan mencampur konektor UPC dan APC; verifikasi jenis konektor (cangkang hijau = APC).
- Pastikan perangkat host (adaptor/switch) mendukung bentuk faktor OSFP dan versi firmware yang diperlukan.
Tentang Hong Kong Starsurge Group Co., Limited
Didirikan pada tahun 2008, Hong Kong Starsurge Group adalah penyedia perangkat keras jaringan, layanan TI, dan solusi integrasi sistem yang digerakkan oleh teknologi. Kami melayani pelanggan di seluruh dunia dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan jaringan terkait. Tim penjualan dan teknis kami yang berpengalaman mendukung industri seperti pemerintah, perawatan kesehatan, manufaktur, pendidikan, keuangan, dan perusahaan. Dengan pendekatan yang mengutamakan pelanggan, Starsurge berfokus pada kualitas yang andal, layanan yang responsif, dan solusi yang disesuaikan yang membantu klien membangun infrastruktur jaringan yang efisien, dapat diskalakan, dan andal. Kami menawarkan solusi IoT, sistem manajemen jaringan, pengembangan perangkat lunak khusus, dukungan multibahasa, dan pengiriman global.
Fakta Utama Sekilas
Matriks Kompatibilitas
| Komponen | Kompatibel? | Catatan |
|---|---|---|
| Adaptor OSFP ConnectX-7 | ✅ Ya | Sangkar OSFP asli |
| Switch Quantum-2 (OSFP Port Ganda) | ✅ Ya | Memerlukan port ganda di sisi switch |
| Switch Spectrum-4 | ✅ Ya | Dengan port OSFP yang sesuai |
| DPU BlueField-3 | ❌ Tidak | Memerlukan modul QSFP112 |
| Kabel Lurus MFP7E10 | ✅ Ya | Untuk mode 400G |
| Kabel Splitter MFP7E20 | ✅ Ya | Untuk mode fan-out 200G |
Daftar Periksa Pembeli
- Konfirmasikan adaptor/switch Anda mendukung bentuk faktor OSFP dan 400G NDR/Ethernet.
- Pilih kabel serat yang sesuai: lurus (MFP7E10) untuk 400G, splitter (MFP7E20) untuk fan-out 200G.
- Pastikan jenis serat adalah multimode OM3 atau OM4 dengan konektor MPO-12/APC.
- Verifikasi rentang suhu kasus dan aliran udara di sasis Anda.
- Periksa persyaratan firmware apa pun pada perangkat host.
