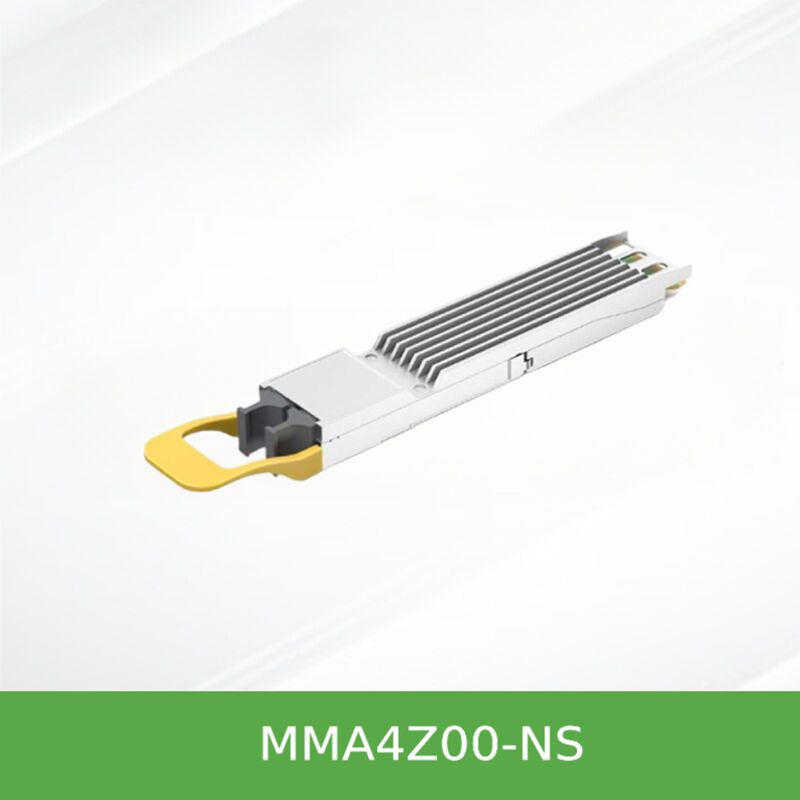

MMA4Z00-NS Mellanox Transceiver 800Gb/S Port Ganda OSFP 2x400Gb/S Multimode SR8 50m
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | Transceiver Optik Mellanox MMA4Z00-NS |
| Dokumen: | MMA4Z00-NS.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Kondisi: | Baru dan Asli | Tersedianya: | Saham |
|---|---|---|---|
| Teknologi: | Infiniband dan Ethernet | Kecepatan Maks: | 800GB/s |
| Panjang: | 50m | Kisaran suhu: | 0°C hingga +70°C |
Deskripsi Produk
2x400Gb/s Multimode SR8 ♪ Hingga 50m Jangkauan ♪ Fined-Top untuk Quantum-2 & Spectrum-4
Solusi 800G dengan kepadatan tinggi:NVIDIA's MMA4Z00-NS adalah InfiniBand dan Ethernet 800Gb/s Twin-port OSFP transceiver yang mengintegrasikan dua mesin 400G SR8 independen dalam satu OSFP form factor.Menggunakan konektor MPO-12/APC ganda dan modulasi 100G-PAM4 melalui 8 serat multimode, ia memberikan link optik 2x400G hingga 50 meter (OM4). Ideal untuk switch Quantum‐2 dan Spectrum‐4, memungkinkan 64 port 400G hanya dalam 32 kandang.
NVIDIA MMA4Z00-NS (800Gb/s Twin-port OSFP SR8) adalah transceiver terobosan yang mengintegrasikan dua mesin optik multimode 400G paralel ke dalam satu colokan OSFP.Setiap mesin menggunakan 4 jalur 100G-PAM4 (SR8) dan terhubung melalui konektor MPO-12/APC independenDesain twin-port yang unik ini memungkinkan arsitek jaringan untuk memaksimalkan kepadatan faceplate switch: satu kandang OSFP tunggal di switch Quantum‐2 atau Spectrum‐4 memberikan dua antarmuka optik 400G.Dengan built-in InfiniBand dan Ethernet firmware deteksi otomatis, transceiver bekerja mulus di lingkungan NDR InfiniBand dan 400GbE. Dirancang untuk tautan multimode jangka pendek hingga 50 meter, ini adalah pilihan optimal untuk topologi tulang belakang,Kluster GPU, dan interkoneksi pusat data berkinerja tinggi.
Dua mesin transceiver internal dalam satu modul: 2x400G menggunakan konektor MPO-12/APC ganda; mengurangi jumlah port switch sambil menggandakan kepadatan.
8 saluran modulasi listrik dan optik 100G-PAM4 per transceiver; agregat 800Gb/s.
850nm VCSEL array; mencapai hingga 30m (OM3) / 50m (OM4) dengan dua panel patch diasumsikan.
Mendukung kabel lurus (2x400G) atau 1: 2 kabel splitter untuk 2x200G ke empat adaptor / DPU.
17W max, 2.0W low-power sleep mode; antarmuka manajemen CMIS 4.0 dengan DDM dan diagnostik canggih.
Otomatis mendeteksi InfiniBand atau Ethernet berdasarkan protokol switch; menyederhanakan persediaan.
Dibangun di sekitar arsitektur twin-port NVIDIA, MMA4Z00-NS menggunakan dua susunan optik 4 saluran independen, masing-masing mengemudi sinyal 100G-PAM4 melalui serat multimode OM3/OM4.Transceiver mengintegrasikan 850nm VCSELs, fotodioda PIN, dan DSP presisi untuk integritas sinyal yang kuat.memungkinkan kinerja yang dapat diandalkan dalam interkoneksi optik padatModul ini mendukung adaptif Tx pemerataan, amplitudo output Rx yang dapat diprogram, dan built-in PRBS generator untuk host / line loopback pengujian.Pemantauan diagnostik digital (DDM) memberikan suhu secara real-time, tegangan, bias arus, Tx/Rx daya per jalur.

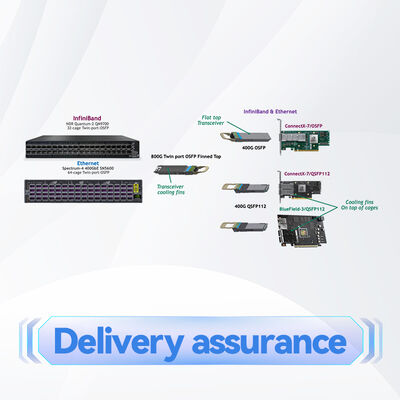

- Switch-to-Switch:Hubungkan dua switch Quantum‐2 atau Spectrum‐4 pada 800Gb/s menggunakan dua serat lurus (2x400G).membentuk link 400G independen.
- Switch-to-Adapter/DPU:Sambungkan satu transceiver Twin-port ke dua adaptor 400G ConnectX‐7 atau DPU BlueField‐3 (OSFP atau QSFP112) menggunakan kabel lurus.

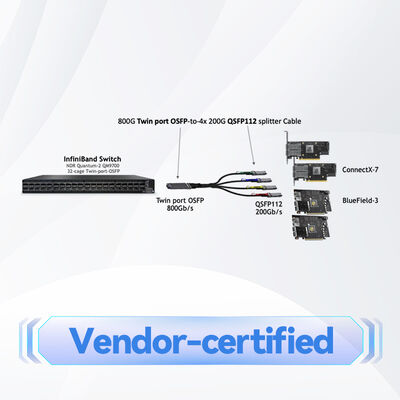

- Perangkat switch-to-four 200G:Gunakan kabel splitter 1:2 untuk membagi setiap port 400G menjadi 2x200G link, memungkinkan empat 200G koneksi per Twin-port transceiver.
- DGX H100 Integrasi:Versi flat-top (MMA4Z00-NS-FLT) menghubungkan kartu mezzanine Cedar-7 ke switch Quantum-2 / Spectrum-4, menyederhanakan kabel GPU-to-switch dan mengurangi jumlah transceiver dibandingkan dengan sistem DGX sebelumnya.
MMA4Z00-NS divalidasi untuk sistem NVIDIA end-to-end, menjamin interoperabilitas yang optimal.
- NVIDIA Quantum‐2 (NDR) InfiniBand switches 32 OSFP cages yang mendukung port 64x400G dengan modul fined‐top.
- NVIDIA Spectrum‐4 Ethernet switches 32/64 OSFP cages yang menyediakan 64‐128 port 400G.
- Adaptor NVIDIA ConnectX‐7 (OSFP dan QSFP112 form factor) dan DPU BlueField‐3.
- Sistem DGX H100 (dengan varian flat-top) 8 ConnectX‐7 terintegrasi ke dalam kartu Cedar‐7.
- Standar CMIS 4.0 platform host sesuai dengan OSFP MSA Rev 1.12.
| Parameter | Nilai / Jangkauan |
|---|---|
| Tingkat Data | 800Gb/s agregat (2x400Gb/s) |
| Faktor Bentuk | OSFP (Octal Small Form Factor Pluggable) Twin-port |
| Konektor optik | Dual MPO‐12/APC (8-fiber per port, 12-fiber ribbon footprint) |
| Jenis Serat & Jarak | OM3: sampai 30m / OM4: sampai 50m (dengan dua panel patch diasumsikan) |
| Panjang gelombang | 850 nm VCSEL (λc 844 ∼ 863 nm) |
| Modulasi | 100G-PAM4 per jalur, total 8 jalur per modul |
| Sumber Daya | 3.3V pasokan tunggal; daya maksimum 17W, Low-power sleep 2.0W |
| Operating Case Temp | 0°C sampai 70°C |
| Antarmuka Manajemen | CMIS 4.0 (I2C), sesuai dengan OSFP MSA |
| Keamanan Laser | Produk Laser Kelas 1, sesuai dengan RoHS |
| Nomor Bagian | MMA4Z00-NS (top berdaun) / MMA4Z00-NS-FLT (top datar) |
| Nomor Bagian | Deskripsi | Kerang atas | Sistem Target |
|---|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8 twin-port, 2xMPO, 50m multimode | Pelitup | Quantum‐2 / Spectrum‐4 air-cooled switch |
| MMA4Z00-NS-FLT | 800Gb/s OSFP SR8 twin-port, 2xMPO, 50m multimode | Papan atas datar | DGX H100, sistem pendingin cair |
Kabel serat optik yang direkomendasikan (NVIDIA crossover Type‐B):Serat lurus MFP7E10-Nxxx (3m sampai 50m) untuk 2x400G link; 1:2 splitter kabel MFP7E20-Nxxx (3m sampai 50m) untuk 2x200G per split port.Kedua kabel dalam transceiver Twin-port harus tipe yang sama (kedua lurus atau kedua splitter) tetapi panjangnya dapat berbeda.
- Densitas Pelabuhan Ultimate:Mengganda jumlah port 400G dalam kain switch mengurangi jumlah switch dan kompleksitas kabel.
- Validasi NVIDIA dari ujung ke ujung:Pengujian produksi yang ketat memastikan keandalan dan kinerja di luar kotak di ekosistem Quantum‐2/Spectrum‐4 dan ConnectX‐7.
- Fleksibilitas Operasional:Satu SKU transceiver mendukung InfiniBand dan Ethernet, secara otomatis memungkinkan protokol yang benar.
- Efisiensi Daya:17W max dengan pengurangan daya otomatis ketika menggunakan kabel splitter (transceiver 400G turun menjadi 5,5W).
- Diagnosis lanjutan:Per-lane Tx/Rx daya, suhu, pemantauan bias ditambah PRBS loopback untuk validasi link.
Starsurge Group menyediakan dukungan pra-penjualan dan purna jual yang komprehensif untuk solusi jaringan NVIDIA.dan pemecahan masalah. Semua transceiver didukung oleh garansi dan dilengkapi dengan jaminan kualitas asli. pengiriman global, dukungan multibahasa, dan layanan konfigurasi khusus tersedia.Hubungi para ahli kami untuk optimasi BOM dan harga volume.
- Produk laser Kelas 1M hindari paparan langsung sinar laser.
- Bersihkan konektor optik sebelum berpasangan; 80% masalah link berasal dari konektor kotor.
- Perhatikan tindakan pencegahan ESD ∙ kerusakan dapat terjadi akibat listrik.
- Jangan melebihi nilai maksimum mutlak (simpanan -40°C sampai 85°C, tegangan pasokan maksimum 3,6V).
- Gunakan hanya kabel serat tipe B crossover yang disetujui NVIDIA untuk koneksi transceiver-to-transceiver langsung untuk memastikan polaritas dan kinerja yang benar.
Hong Kong Starsurge Group Co., Limited adalah penyedia perangkat keras jaringan, layanan TI dan solusi integrasi sistem yang didorong oleh teknologi. Didirikan pada tahun 2008,perusahaan melayani pelanggan di seluruh dunia dengan produk termasuk switch jaringan, NIC, titik akses nirkabel, pengontrol, kabel, dan peralatan terkait. Didukung oleh tim penjualan dan teknis yang berpengalaman, Starsurge mendukung industri seperti pemerintah, perawatan kesehatan,manufakturDengan pendekatan customer-first, Starsurge berfokus pada kualitas yang dapat diandalkan, layanan responsif, dan solusi yang disesuaikan yang membantu klien membangun efisien, terukur,dan infrastruktur jaringan yang andal.
Sebagai mitra saluran resmi, Starsurge memasok transceiver, kabel, dan switch NVIDIA asli dengan dukungan logistik dan keahlian teknis penuh.
- Konfirmasi model switch (Quantum‐2 / Spectrum‐4) dan jenis top-shell yang diperlukan (bersilia atau datar).
- Pilih panjang kabel multimode OM3/OM4 dan tentukan konfigurasi splitter lurus atau 1:2.
- Memverifikasi bahwa kedua kabel yang terhubung ke transceiver Twin-port adalah tipe yang sama (keduanya lurus atau keduanya splitter).
- Periksa anggaran daya: 17W per transceiver, pastikan kapasitas pendingin switch.
- Untuk penggunaan splitter, konfirmasi adaptor/DPU mendukung operasi 200G (2-lane).
