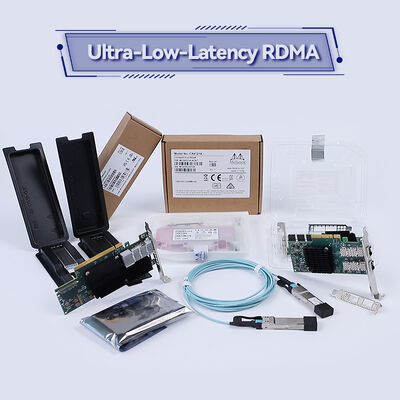

MCX516A-CCAT Dual-Port 100GbE Ethernet Adapter oleh NVIDIA
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCX516A-CCAT |
| Dokumen: | connectx-5-en-card.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| status produk: | Saham | Aplikasi: | pelayan |
|---|---|---|---|
| Tipe Antarmuka:: | Jaringan | Pelabuhan: | Ganda |
| Kecepatan Maks: | 25gbe | Tipe Konektor: | SFP28 |
| Jenis: | Kabel | Kondisi: | Baru dan Asli |
| Waktu garansi: | 1 Tahun | Model: | MCX516A-CCAT |
| Nama: | Kartu Jaringan Mellanox CX516A ConnectX-5 100GBE MCX516A-CCAT Dual-Port QSFP28 PCI-E Adapter | Kata kunci: | Kartu Jaringan Mellanox |
Deskripsi Produk
NVIDIA ConnectX-5 EN MCX516A-CCAT
Kartu adaptor Ethernet QSFP28 100GbE dual-port¢ memberikan hingga 100Gb/s per port, latensi 750ns, 200 juta pesan per detik, dan aplikasi canggih offload.0, cloud, penyimpanan, AI, dan platform telekomunikasi yang membutuhkan bandwidth tertinggi dan latensi rendah.
2x 100GbE port PCIe 3.0 x16 Dukungan RoCE SR-IOV hingga 512 VF VXLAN/NVGRE/GENEVA pengurangan beban NVMe-oF target offload ASAP2 vSwitch offload
Ringkasan Produk
NVIDIA ConnectX-5 ENMCX516A-CCATadalah kartu adaptor Ethernet 100GbE dual-port yang dirancang untuk beban kerja pusat data yang paling menuntut.40GbE, 25GbE, 10GbE, dan 1GbE, menyediakan jalur migrasi yang mulus dan fleksibilitas infrastruktur. Dengan latensi 750ns, hingga 200 juta pesan per detik (Mpps) dan antarmuka host PCIe 3.0 x16,MCX516A-CCAT memberikan throughput industri terkemuka dan efisiensi CPUKemampuan utama termasuk RoCE (RDMA over Converged Ethernet), virtualisasi SR-IOV dengan hingga 512 Fungsi Virtual, switching dan pemrosesan paket dipercepat ASAP2 untuk vSwitch / vRouter offload,NVMe atas bahan baku target, T10-DIF Signature Handover, dan offload jaringan overlay yang komprehensif (VXLAN, NVGRE, GENEVE). adaptor ini tersedia dalam faktor bentuk PCIe profil rendah dengan fitur manajemen host yang ditingkatkan.
Fitur Utama
Dual-Port 100GbE
Dua port QSFP28 mendukung kecepatan 100/50/40/25/10/1GbE. Kembali kompatibel dengan infrastruktur kecepatan rendah.
Dua port QSFP28 mendukung kecepatan 100/50/40/25/10/1GbE. Kembali kompatibel dengan infrastruktur kecepatan rendah.
Latensi Ultra-Rendah dan Tingkat Pesan Tinggi
750ns latency, hingga 200 Mpps rate pesan, dan 197 Mpps dengan DPDK untuk aplikasi bypass kernel.
750ns latency, hingga 200 Mpps rate pesan, dan 197 Mpps dengan DPDK untuk aplikasi bypass kernel.
RDMA melalui Converged Ethernet (RoCE)
Layanan RDMA latensi rendah melalui jaringan Layer 2 dan Layer 3 untuk penyimpanan dan beban kerja komputasi.
Layanan RDMA latensi rendah melalui jaringan Layer 2 dan Layer 3 untuk penyimpanan dan beban kerja komputasi.
ASAP2 Pergantian Cepat
Hardware offload dari Open vSwitch (OvS) dan vRouter data plane, menjaga fleksibilitas control plane sambil mencapai kinerja kecepatan kabel.
Hardware offload dari Open vSwitch (OvS) dan vRouter data plane, menjaga fleksibilitas control plane sambil mencapai kinerja kecepatan kabel.
NVMe atas Pengeluaran Kain
Hardware-accelerated NVMe-oF target offload yang memungkinkan akses penyimpanan NVMe yang efisien dengan intervensi CPU hampir nol.
Hardware-accelerated NVMe-oF target offload yang memungkinkan akses penyimpanan NVMe yang efisien dengan intervensi CPU hampir nol.
Virtualisasi SR-IOV
Hingga 512 Fungsi Virtual (VF) dan 8 Fungsi Fisik per port, dengan jaminan QoS dan isolasi VM.
Hingga 512 Fungsi Virtual (VF) dan 8 Fungsi Fisik per port, dengan jaminan QoS dan isolasi VM.
Overlay Network Offload
Hardware encapsulation dan de-encapsulation untuk terowongan VXLAN, NVGRE, GENEVE, MPLS, dan NSH.
Hardware encapsulation dan de-encapsulation untuk terowongan VXLAN, NVGRE, GENEVE, MPLS, dan NSH.
Pipeline yang Fleksibel dan Dapat Diprogram
Fleksibel parser dan tabel tindakan pencocokan memungkinkan hardware offloads untuk protokol saat ini dan masa depan.
Fleksibel parser dan tabel tindakan pencocokan memungkinkan hardware offloads untuk protokol saat ini dan masa depan.
Manajemen Host dan Remote Boot
NC-SI melalui MCTP, antarmuka BMC, PLDM untuk pemantauan dan pembaruan firmware, PXE dan UEFI remote boot
NC-SI melalui MCTP, antarmuka BMC, PLDM untuk pemantauan dan pembaruan firmware, PXE dan UEFI remote boot
Teknologi: Arsitektur ConnectX-5
ConnectX-5 EN ASIC memberikan kinerja rekor dengan mesin akselerasi canggih.
- PeerDirect (GPUDirect)Menghilangkan salinan data PCIe yang tidak perlu antara GPU dan CPU, mempercepat beban kerja HPC, AI, dan pembelajaran mesin.
- Routing Adaptif pada Transportasi yang Dapat DiandalkanMembuat RDMA out-of-order dan routing adaptif untuk pemanfaatan kain yang optimal.
- Pencocokan Tag dan Pengiriman RendezvousPerangkat keras offload MPI tag yang cocok dan protokol pertemuan, mengurangi overhead CPU di HPC cluster.
- Burst Buffer OffloadsPercepatan perangkat keras untuk pemeriksaan latar belakang dalam simulasi skala besar dan pelatihan ML.
- Switch PCIe tertanamMendukung hingga 8 biforkasi, memungkinkan rantai host dan menghilangkan switch backend di rak penyimpanan.
- Paging On-Demand (ODP)Akses memori RDMA bebas registrasi, menyederhanakan pengembangan aplikasi.
- Extended Reliable Connected (XRC) dan Dynamically Connected Transport (DCT)Skala RDMA hingga puluhan ribu node.
- Penyerahan T10-DIFPerlindungan integritas data berbasis perangkat keras untuk beban kerja penyimpanan pada kecepatan kawat.
Penempatan Tipikal
Pusat Data Cloud dan Web 2.0
Virtualisasi kepadatan tinggi, jaringan overlay, dan vSwitch offload mengurangi pemanfaatan CPU sambil mempertahankan kinerja kecepatan kabel.
Virtualisasi kepadatan tinggi, jaringan overlay, dan vSwitch offload mengurangi pemanfaatan CPU sambil mempertahankan kinerja kecepatan kabel.
Penyimpanan Berkinerja Tinggi
NVMe-oF target offload, T10-DIF, dan RoCE memungkinkan penyimpanan blok berkinerja tinggi dengan latensi sub-mikrosekund.
NVMe-oF target offload, T10-DIF, dan RoCE memungkinkan penyimpanan blok berkinerja tinggi dengan latensi sub-mikrosekund.
AI dan Cluster Pembelajaran Mesin
PeerDirect GPUDirect, routing adaptif, dan burst buffer offload mempercepat beban kerja pelatihan terdistribusi.
PeerDirect GPUDirect, routing adaptif, dan burst buffer offload mempercepat beban kerja pelatihan terdistribusi.
Telekomunikasi dan NFV
ASAP2 vSwitch offload, service chaining, dan kemampuan hardware hairpin memungkinkan Virtualisasi Fungsi Jaringan yang efisien.
ASAP2 vSwitch offload, service chaining, dan kemampuan hardware hairpin memungkinkan Virtualisasi Fungsi Jaringan yang efisien.
Perdagangan Frekuensi Tinggi (HFT)
Latensi yang sangat rendah (750ns) dan kecepatan pesan yang tinggi (200 Mpps) memenuhi aplikasi keuangan yang paling menuntut.
Latensi yang sangat rendah (750ns) dan kecepatan pesan yang tinggi (200 Mpps) memenuhi aplikasi keuangan yang paling menuntut.
Rak penyimpanan rantai host
Switch PCIe tertanam memungkinkan server untuk saling terhubung tanpa switch top-of-rack, mengurangi TCO.
Switch PCIe tertanam memungkinkan server untuk saling terhubung tanpa switch top-of-rack, mengurangi TCO.
Kompatibilitas dan Ekosistem
MCX516A-CCAT kompatibel dengan berbagai sistem operasi: RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi, dan Citrix XenServer.kabel DAC pasif, kabel optik aktif (AOC), dan kabel breakout (100GbE sampai 4x25GbE atau 2x50GbE).Adaptor terintegrasi dengan mulus dengan NVIDIA Spectrum switch dan setiap standar berbasis 25GbE / 40GbE / 50GbE / 100GbE infrastruktur. Dukungan perangkat lunak termasuk OFED (OpenFabrics Enterprise Distribution), DPDK, dan WinOF-2 untuk Windows.
Spesifikasi Teknis
| Kategori | Spesifikasi |
|---|---|
| Model | MCX516A-CCAT |
| Faktor Bentuk | Kartu add-in PCIe profil rendah Kapal dengan bracket tinggi dipasang, bracket pendek termasuk. |
| Pelabuhan | 2x QSFP28 (100/50/40/25/10/1GbE) |
| Kecepatan yang Didukung | 100GbE, 50GbE, 40GbE, 25GbE, 10GbE, 1GbE |
| Antarmuka Host | PCIe 3.0 x16 (kompatibel dengan x8, x4, x2, x1; dirundingkan secara otomatis) |
| Tingkat Pesan | Hingga 200 juta pesan per detik (Mpps); 197 Mpps dengan DPDK |
| Latensi | 750ns (penyimpangan tipikal) |
| Virtualisasi | SR-IOV: hingga 512 Fungsi Virtual, 8 Fungsi Fisik per port |
| Dukungan RoCE | Ya ¢ RDMA melalui Ethernet Converged (RoCE) |
| Overlay Offload | VXLAN, NVGRE, GENEVE, MPLS, NSH hardware encapsulation/de-encapsulation |
| vSwitch/vRouter Offloads | ASAP2 Open vSwitch (OvS) dan vRouter data plane offload dengan tabel aksi pertandingan yang fleksibel |
| Penyimpanan Pengiriman | NVMe-oF target offload, T10-DIF Signature Handover, SRP, iSER, NFS RDMA, SMB Direct |
| Fitur yang Ditingkatkan | Pencocokan tag, rendezvous offload, routing adaptif, burst buffer offload, embedded PCIe switch, ODP, XRC, DCT |
| Pengurangan beban CPU | TCP/UDP stateless offload, LSO/LRO, checksum offload, RSS/TSS, HDS, VLAN/MPLS tag insertion/stripping |
| Antarmuka Manajemen | NC-SI melalui MCTP (SMBus/PCIe), antarmuka BMC, PLDM (pemantauan dan pembaruan firmware), manajemen eSwitch SDN, SPI, JTAG |
| Remote Boot | PXE, UEFI, iSCSI remote boot |
| Konsumsi Daya | Tidak disebutkan secara umum |
| Suhu operasi | 0°C sampai 55°C (biasanya) |
| Standar | IEEE 802.3bj/3bm (100GbE), 802.3by (25/50GbE), 802.3ba (40GbE), 802.3ae (10GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0 |
| RoHS | Memenuhi |
Catatan: Spesifikasi didasarkan pada dokumentasi publik NVIDIA. Mohon konfirmasi detail yang tepat dengan penjualan untuk pesanan Anda.
Panduan Pemilihan: Portfolio ConnectX-5 EN
| OPN (Nomor Bagian Pemesanan) | Pelabuhan | Kecepatan maksimum | Antarmuka | Antarmuka Host | Fitur Utama |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Dual-port 100GbE, manajemen host yang ditingkatkan |
| MCX516A-CDAT | 2 | 100GbE | QSFP28 | PCIe 4.0 x16 | ConnectX-5 Ex peningkatan kinerja, PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25GbE | SFP28 | PCIe 3.0 x8 | Dual-port 25GbE, UEFI diaktifkan |
| MCX516A-GCAT | 2 | 50GbE | QSFP28 | PCIe 3.0 x16 | Dual-port 50GbE, manajemen host yang ditingkatkan |
| MCX516B-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | Varian 100GbE dual-port |
Mengapa memilih MCX516A-CCAT dari Starsurge
100GbE Siap
Buktikan pusat data Anda untuk masa depan dengan konektivitas 100GbE sambil mempertahankan kompatibilitas mundur ke 50/40/25/10/1GbE.
Buktikan pusat data Anda untuk masa depan dengan konektivitas 100GbE sambil mempertahankan kompatibilitas mundur ke 50/40/25/10/1GbE.
Tingkat Pesan yang Tidak Berpasangan
200 Mpps memungkinkan kepadatan pemrosesan paket tertinggi untuk telco NFV, vSwitch, dan perdagangan frekuensi tinggi.
200 Mpps memungkinkan kepadatan pemrosesan paket tertinggi untuk telco NFV, vSwitch, dan perdagangan frekuensi tinggi.
Pengiriman Komprehensif
NVMe-oF, T10-DIF, ASAP2, dan RoCE offload secara dramatis mengurangi pemanfaatan CPU dan meningkatkan kinerja aplikasi.
NVMe-oF, T10-DIF, ASAP2, dan RoCE offload secara dramatis mengurangi pemanfaatan CPU dan meningkatkan kinerja aplikasi.
Logistik dan Dukungan Global
Hong Kong Starsurge menawarkan harga yang kompetitif, dukungan garansi, dan pengiriman cepat di seluruh dunia.
Hong Kong Starsurge menawarkan harga yang kompetitif, dukungan garansi, dan pengiriman cepat di seluruh dunia.
Layanan dan Dukungan
Hong Kong Starsurge menyediakan dukungan end-to-end untuk adaptor NVIDIA/Mellanox, termasuk verifikasi kompatibilitas, pembaruan firmware, dan pemecahan masalah teknis.Garansi standar selaras dengan garansi perangkat keras terbatas NVIDIA (1 tahun pengembalian dan perbaikan). Opsi dukungan diperluas tersedia atas permintaan. tim kami dapat membantu dengan instalasi driver, kinerja tuning, konfigurasi RoCE dan integrasi ke server yang ada, penyimpanan,dan lingkungan jaringan.
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara MCX516A-CCAT dan MCX516A-CDAT?
MCX516A-CCAT menggunakan antarmuka PCIe 3.0 x16, sementara MCX516A-CDAT (ConnectX-5 Ex) menggunakan PCIe 4.0 x16 untuk bandwidth teoretis yang lebih tinggi.
T: Apakah kartu ini mendukung RDMA melalui Ethernet Converged?
Ya. ConnectX-5 EN sepenuhnya mendukung RoCE (RDMA over Converged Ethernet) untuk akses memori latensi rendah di seluruh jaringan, termasuk jaringan overlay RoCE.
T: Dapatkah saya menggunakan adaptor ini dengan slot PCIe 4.0?
Kartu ini adalah PCIe 3.0 x16 tetapi kompatibel ke belakang dengan slot PCIe 4.0 (beroperasi pada kecepatan PCIe 3.0).
T: Kabel apa yang kompatibel dengan operasi 100GbE?
Kabel DAC pasif QSFP28 (hingga 5m), kabel optik aktif QSFP28 (AOC), 100GBASE-SR4 (MPO, hingga 100m), 100GBASE-LR4 (LC, hingga 10km),dan kabel breakout (100GbE hingga 4x25GbE atau 2x50GbE) didukung.
T: Apa itu ASAP2 dan bagaimana hal itu bermanfaat bagi penerapan saya?
ASAP2 (Accelerated Switching and Packet Processing) memuat Open vSwitch dan vRouter data plane ke hardware,mencapai kinerja kecepatan kabel sambil mengurangi beban CPU hingga 10x di lingkungan virtual.
T: Apakah kartu ini mendukung NVMe melalui Fabric?
Ya, ConnectX-5 EN termasuk hardware offloads untuk target NVMe-oF, memungkinkan akses penyimpanan NVMe jarak jauh yang efisien dengan intervensi CPU minimal.
Fakta-Fakta Utama
Dual-port 100GbE QSFP28 Tingkat pesan 200 Mpps 750ns latensi RoCE didukung 512 Fungsi Virtual SR-IOV VXLAN/NVGRE/GENEVA lepas PCIe 3.0 x16 ASAP2 vSwitch offload NVMe-oF target offload Penyerahan T10-DIF PeerDirect GPUDirect Manajemen NC-SI BMC
Matriks Kompatibilitas
| Kategori | Opsi yang Didukung |
|---|---|
| Sistem Operasi | RHEL/CentOS 7/8/9, Ubuntu 18.04+, Windows Server 2016/2019/2022, FreeBSD 12+, VMware ESXi 6.7/7.0/8.0, Citrix XenServer |
| Switch | NVIDIA Spectrum SN3000/SN3700 seri, Cisco Nexus 3000/9000, Arista 7000 seri, Juniper QFX seri, setiap standar berbasis 25/40/50/100GbE switch |
| Kabel dan Optik (100GbE) | QSFP28 DAC pasif (hingga 5m), QSFP28 AOC, 100GBASE-SR4 (MPO, 100m), 100GBASE-LR4 (LC, 10km), 100GBASE-ER4 (LC, 40km) |
| Kabel dan Optik (Kecepatan Rendah) | QSFP28 ke SFP28 kabel break-out (100G sampai 4x25G), QSFP+ (40G), SFP28 (25G), SFP+ (10G) dengan adaptor yang sesuai |
| Protokol Pengelolaan | NC-SI, MCTP melalui PCIe/SMBus, PLDM untuk pemantauan dan pembaruan firmware, manajemen eSwitch SDN |
Daftar Pembeli
- Konfirmasi server memiliki slot PCIe x16 yang tersedia Gen 3.0 atau lebih tinggi (PCIe 3.0 x16 menyediakan bandwidth yang cukup untuk port ganda 100GbE).
- Tentukan jenis kabel yang dibutuhkan: DAC pasif (jarak pendek), optik aktif (jarak menengah), atau transceiver optik (jarak jauh) untuk operasi 100GbE.
- Memverifikasi ketersediaan driver sistem operasi dari situs resmi NVIDIA/Mellanox (driver OFED atau Inbox terbaru).
- Pastikan switch Anda mendukung port 100GbE QSFP28 (sebagian besar switch tulang belakang modern melakukannya).
- Untuk penyebaran RoCE, konfirmasi dukungan switch untuk DCB (PFC, ETS, ECN) dan pemberitahuan kemacetan.
- Untuk NVMe-oF target offload, verifikasi kompatibilitas software storage stack Anda.
- Untuk integrasi BMC, pastikan motherboard mendukung NC-SI melalui SMBus atau PCIe.
