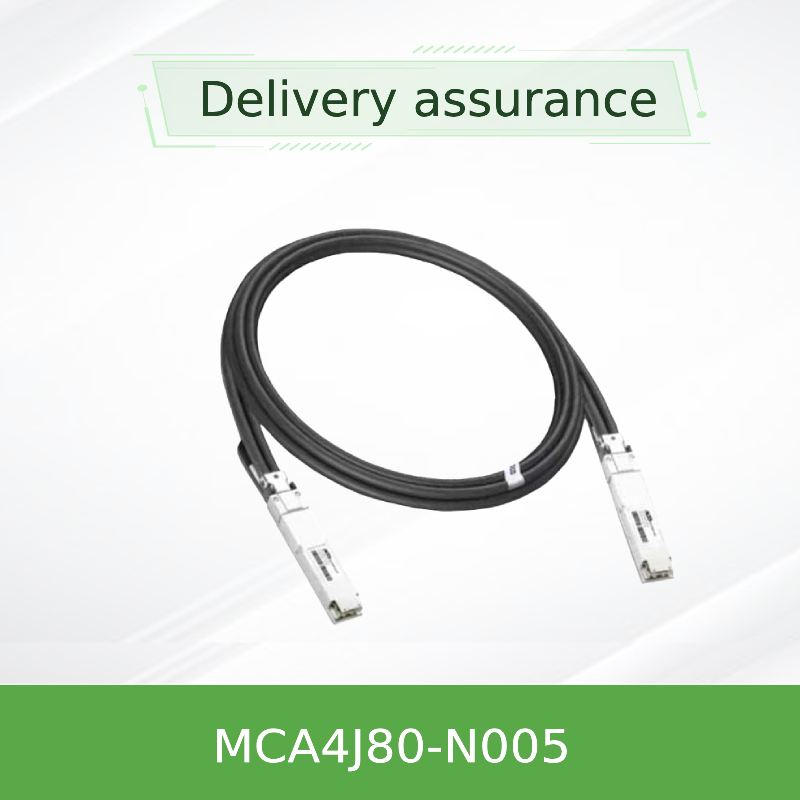

NVIDIA MCA4J80-N005 Kabel Tembaga Aktif OSFP 800Gb/s 5m Twin-Port ACC untuk InfiniBand NDR
Detail produk:
| Nama merek: | Mellanox |
| Nomor model: | MCA4J80-N005 (980-9I602-00N005) |
| Dokumen: | MCA4J80-Nxxx.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | Kotak luar |
| Waktu pengiriman: | Berdasarkan persediaan |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | Pasokan dengan proyek/batch |
|
Informasi Detail |
|||
| Tersedianya: | Saham | Jaminan: | 1 Tahun |
|---|---|---|---|
| Kondisi: | BARU DAN ASLI | Teknologi: | Infiniband |
| jenis: | Kabel Mellanox DAC | Panjang kabel: | 5 meter |
| Nama: | Kabel Mellanox DAC Kabel Tembaga Aktif IB Twin Port NDR 800GB/S OSFP 5 Meter MCA4J80-N005 | Kata kunci: | Kabel Mellanox DAC |
| Menyoroti: | Kabel Tembaga Aktif NVIDIA OSFP,Kabel NDR InfiniBand 800Gb/s,Kabel ACC Twin-Port 5m |
||
Deskripsi Produk
Kabel Tembaga Aktif OSFP NVIDIA MCA4J80-N005 800 Gb/s
NVIDIA MCA4J80-N005 adalah kabel tembaga aktif (ACC) sepanjang 5 meter yang dilengkapi konektor OSFP port ganda di satu ujung dan konektor OSFP port ganda 2x400Gb/s di sisi lain. Dirancang untuk switch Ethernet NVIDIA Quantum-2 InfiniBand dan Spectrum-4, ACC ini mengintegrasikan IC equalizer pre-emphasis untuk memperluas jangkauan hingga 5 meter sambil mempertahankan latensi sangat rendah dan daya hanya 1,5W per ujung.
800 Gb/dtk
Bandwidth agregat
2x400G
Dupleks penuh
1,5W
Kekuatan per ujung
5m
Panjang maksimum
Ikhtisar Produk
Seri NVIDIA MCA4J80 mewakili kelas baru kabel tembaga aktif (ACC) yang menjembatani kesenjangan antara DAC pasif dan solusi optik. MCA4J80-N005 menggunakan IC equalizer terintegrasi di setiap ujungnya untuk mengkompensasi degradasi sinyal selama pengoperasian tembaga yang lebih lama, memungkinkan bandwidth agregat 800 Gb/s pada jarak hingga 5 meter dengan latensi hampir serendah DAC pasif.
Fitur Utama
- Kecepatan data agregat 800 Gb/dtk– Konfigurasi OSFP port kembar hingga 2x400Gb/s
- Kabel Tembaga Aktif (ACC)– IC equalizer pre-emphasis terintegrasi memperluas jangkauan hingga 5 meter
- Latensi sangat rendah– Jauh lebih rendah dibandingkan AOC, hampir menyamai kinerja DAC pasif
- Konsumsi daya rendah– Maksimum hanya 1,5W per ujung
- panjang 5 meter– Pengukur kawat 26AWG, diameter kabel 8.9mm
- Suhu wadah pengoperasian– 0°C hingga 70°C; penyimpanan -40°C hingga 85°C
- Jaket LSZH (Low Smoke Zero Halogen).– Sesuai RoHS, PCB bebas timah, bebas Halogen
- Konektor OSFP yang dapat dicolokkan dengan panas– Standar teratas bersirip; tersedia varian flat top dan flat-to-finned
- Deteksi protokol otomatis– Mendukung InfiniBand NDR dan Ethernet 800GbE
- Antarmuka manajemen I²C yang sesuai dengan SFF-8636– EEPROM untuk identifikasi dan konfigurasi produk
Spesifikasi Teknis
| Parameter | Spesifikasi (MCA4J80-N005) |
|---|---|
| Model Produk | MCA4J80-N005 |
| Jenis Kabel | Kabel Tembaga Aktif (ACC) dengan IC equalizer |
| Kecepatan Data | Agregat 800 Gb/dtk (2x400 Gb/dtk) |
| Faktor Bentuk | OSFP ke OSFP (port ganda ke port ganda) |
| Panjang | 5 meter (toleransi ±50mm untuk panjang ≥2m) |
| Pengukur Kawat | 26AWG (2x8 pasang) |
| Diameter Kabel | 8,9 ±0,03 mm |
| Modulasi | 8 jalur 100G-PAM4 per port |
| Tegangan Pasokan (Vcc) | 3.135V – 3.465V (khas 3.3V) |
| Konsumsi Daya | Maksimum 1,5W per ujung |
| Suhu Kotak Pengoperasian | 0°C hingga 70°C |
| Suhu Penyimpanan | -40°C hingga 85°C |
Panduan Seleksi & Informasi Pemesanan
| Nomor Bagian | Panjang | Tipe Konektor | AWG | Keterangan |
|---|---|---|---|---|
| MCA4J80-N003 | 3m | Bersirip ke bersirip | 30AWG | Kabel tembaga aktif, 800 Gb/s, port ganda OSFP |
| MCA4J80-N004 | 4m | Bersirip ke bersirip | 30AWG | Kabel tembaga aktif, 800 Gb/s, port ganda OSFP |
| MCA4J80-N005 | 5m | Bersirip ke bersirip | 26AWG | Kabel tembaga aktif, 800 Gb/s, jangkauan lebih luas |
| MCA4J80-N003-FLT | 3m | Datar ke datar | 30AWG | Untuk sistem DGX H100 Cedar |
| MCA4J80-N003-FTF | 3m | Rata hingga bersirip | 30AWG | Beralih (bersirip) ke DGX H100 (datar) |
Kesesuaian
| Platform NVIDIA | Tipe Pelabuhan | Status Kompatibilitas | Varian yang Direkomendasikan |
|---|---|---|---|
| Kuantum-2 QM9700 / QM9790 | Port kembar OSFP (bersirip) | Berkualifikasi penuh | Atasan bersirip standar |
| Spektrum-4 SN5600 | OSFP 800G (bersirip) | Berkualifikasi penuh | Atasan bersirip standar |
| DGX H100 Cedar | Sangkar datar OSFP | Berkualitas | Varian -FLT atau -FTF |
| Adaptor OSFP ConnectX-7 | OSFP | Kompatibel hingga 400G per port | Atasan bersirip standar |
Pertanyaan yang Sering Diajukan
T: Apa perbedaan antara ACC dan DAC pasif?
J: ACC menambahkan IC equalizer berdaya rendah di setiap ujung untuk mengkompensasi kehilangan sinyal, memungkinkan jangkauan yang lebih jauh (5m vs. 2m untuk pasif) sambil mempertahankan latensi rendah dan daya moderat (1,5W per ujung).
T: Apakah MCA4J80-N005 kompatibel dengan switch Ethernet?
J: Ya, firmware ACC secara otomatis mendeteksi protokol InfiniBand atau Ethernet dan melakukan konfigurasi yang sesuai. Ia bekerja dengan switch Ethernet Spectrum-4.
Q: Berapa panjang maksimum untuk seri ACC ini?
J: 5 meter (MCA4J80-N005). Untuk panjang hingga 2m, gunakan DAC pasif (seri MCP4Y10) untuk daya terendah. Untuk panjang melebihi 5m, pertimbangkan AOC atau transceiver optik.
Daftar Periksa Pembeli
- ✓ Panjang yang dibutuhkan: 3m, 4m, atau 5m – ACC optimal untuk jarak lebih dari 2m hingga 5m
- ✓ Jenis konektor: bersirip untuk sakelar berpendingin udara standar; datar atau datar hingga bersirip untuk DGX H100
- ✓ Protokol: InfiniBand atau Ethernet – deteksi otomatis MCA4J80, tidak perlu konfigurasi
- ✓ Anggaran daya: 1,5W per ujung – pastikan sakelar dapat menyediakan daya per port yang cukup
- ✓ Manajemen kabel: Pastikan ruang perakitan (156mm untuk ujung gabungan) sesuai dengan jarak bebas pintu rak
- ✓ Lingkungan: Pastikan kisaran suhu pengoperasian 0-70°C memenuhi persyaratan pusat data
